s7-200smart-tcp/ip通讯

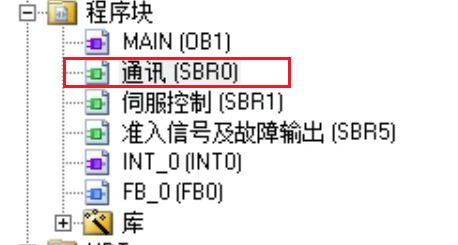

创建通讯程序块(SBR0),和1200的FC相似

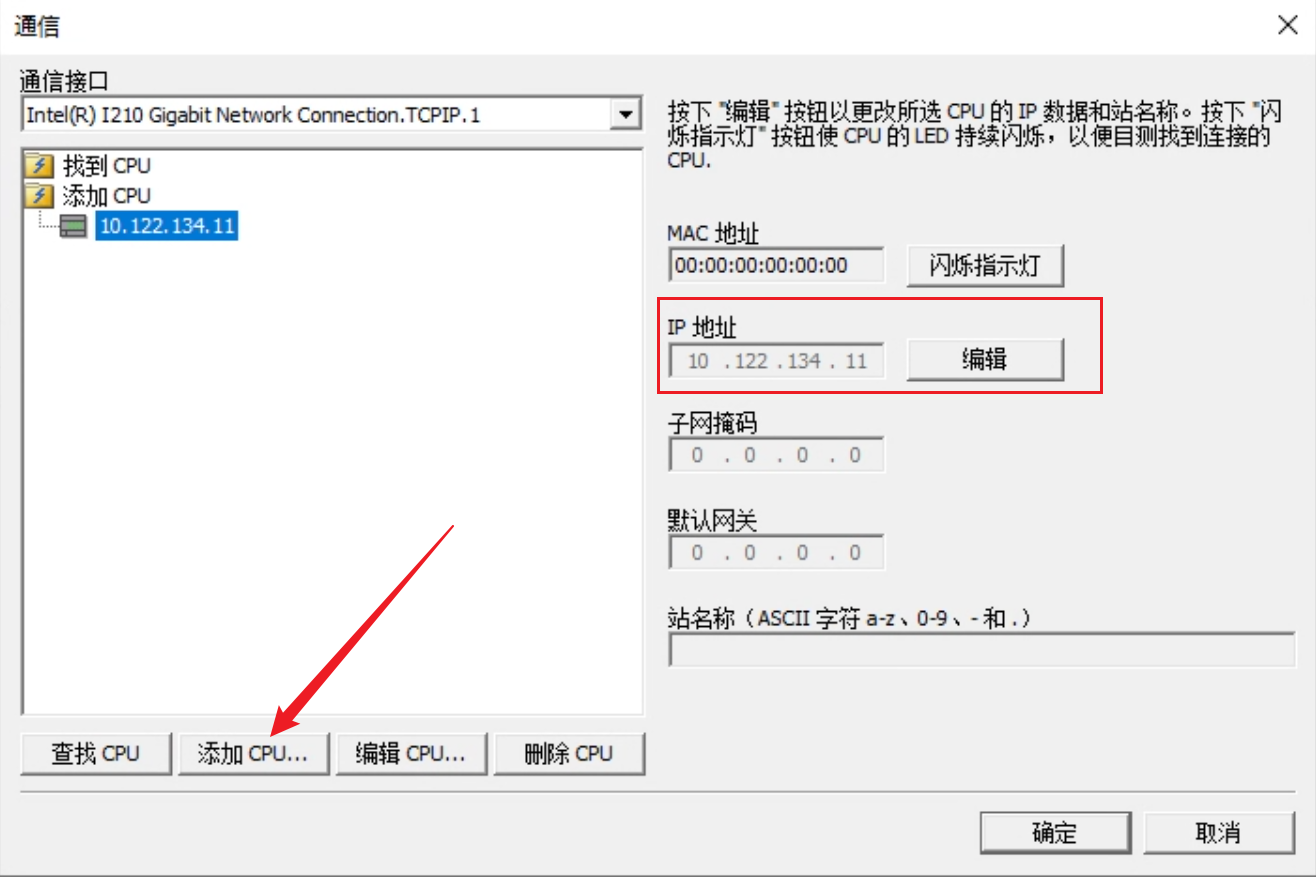

网卡和plc同网段,不能直接找到设备,添加设备后确定就能找到(刚学可能基础不扎实导致的)

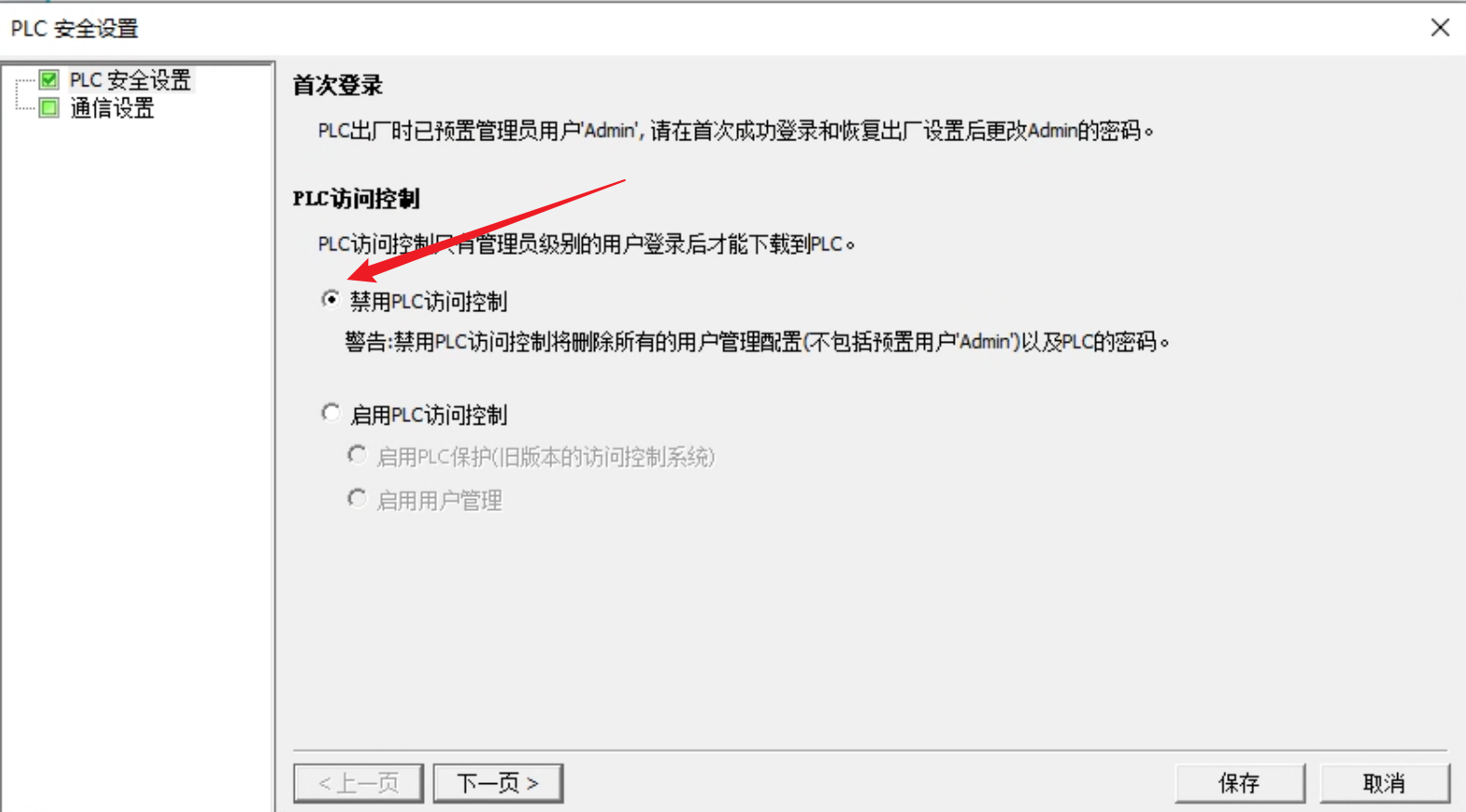

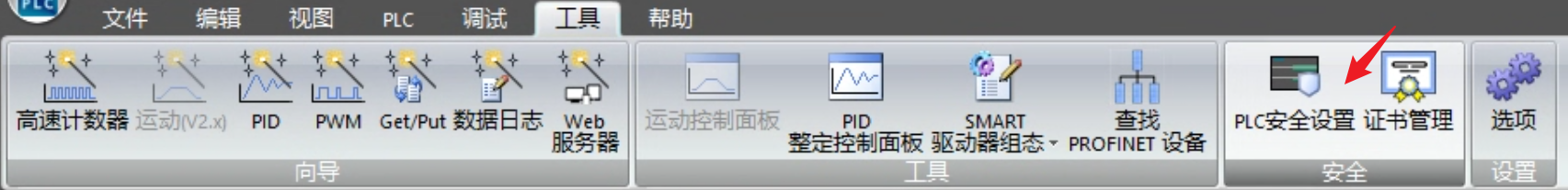

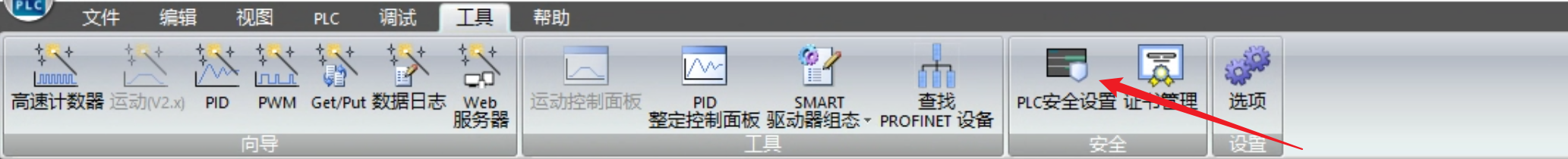

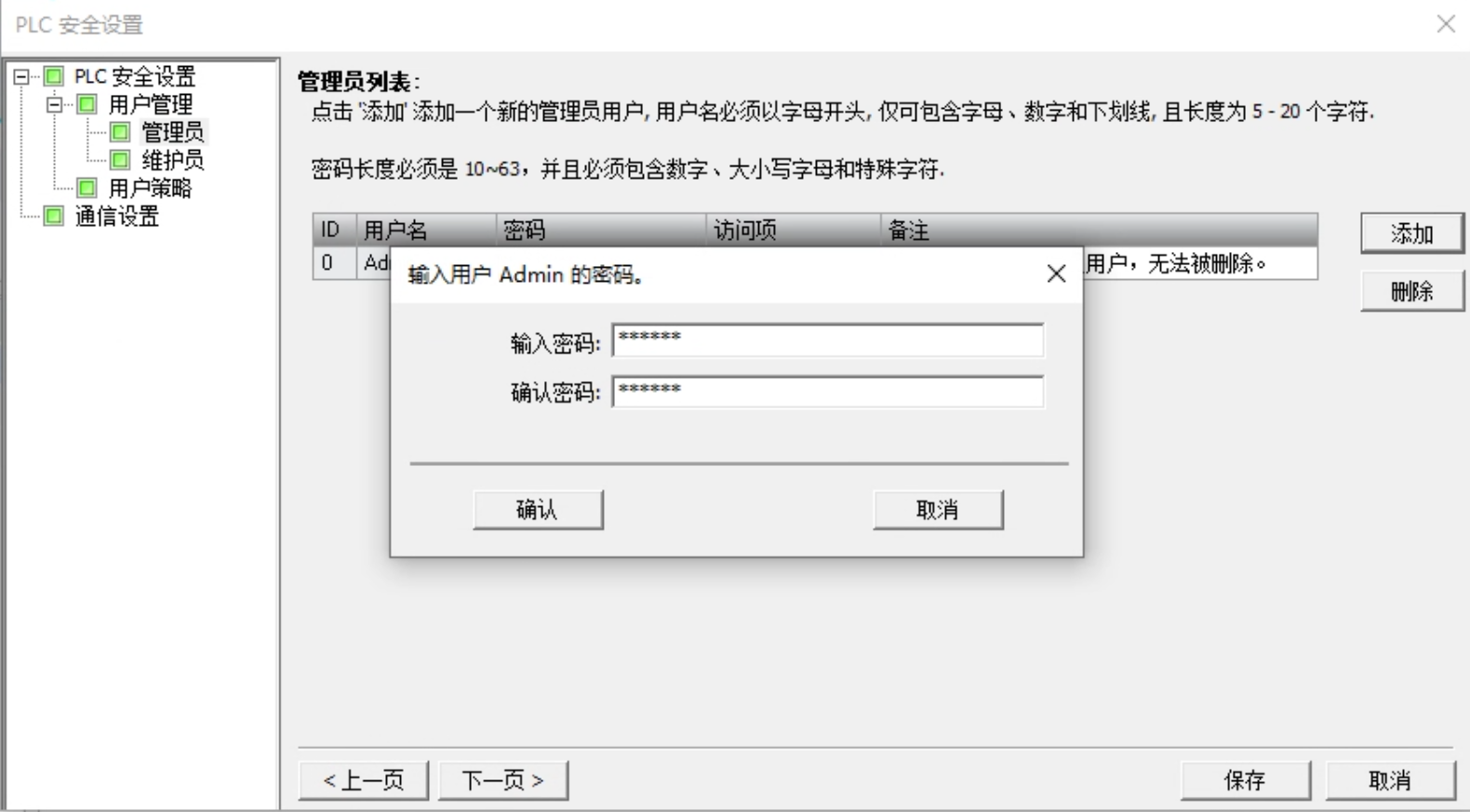

安全里面把plc访问控制禁用

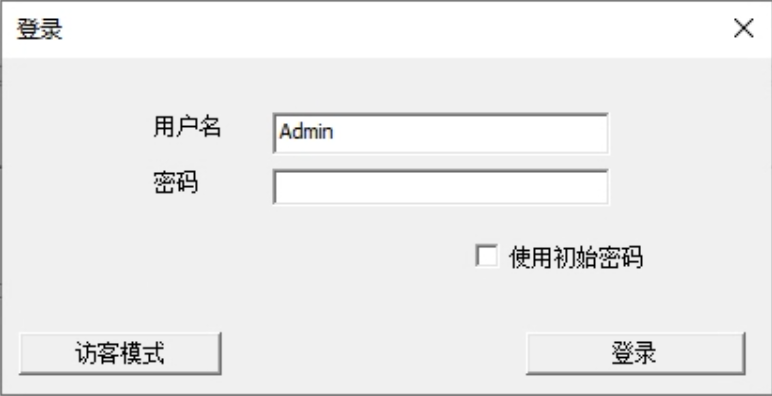

或者不禁用,需要登录,没改过密码就可以使用初始密码登录

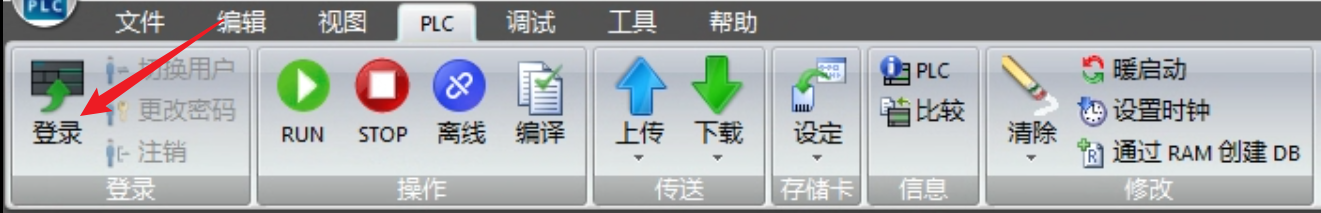

在plc导航页点击登录才能下载上传这些操作

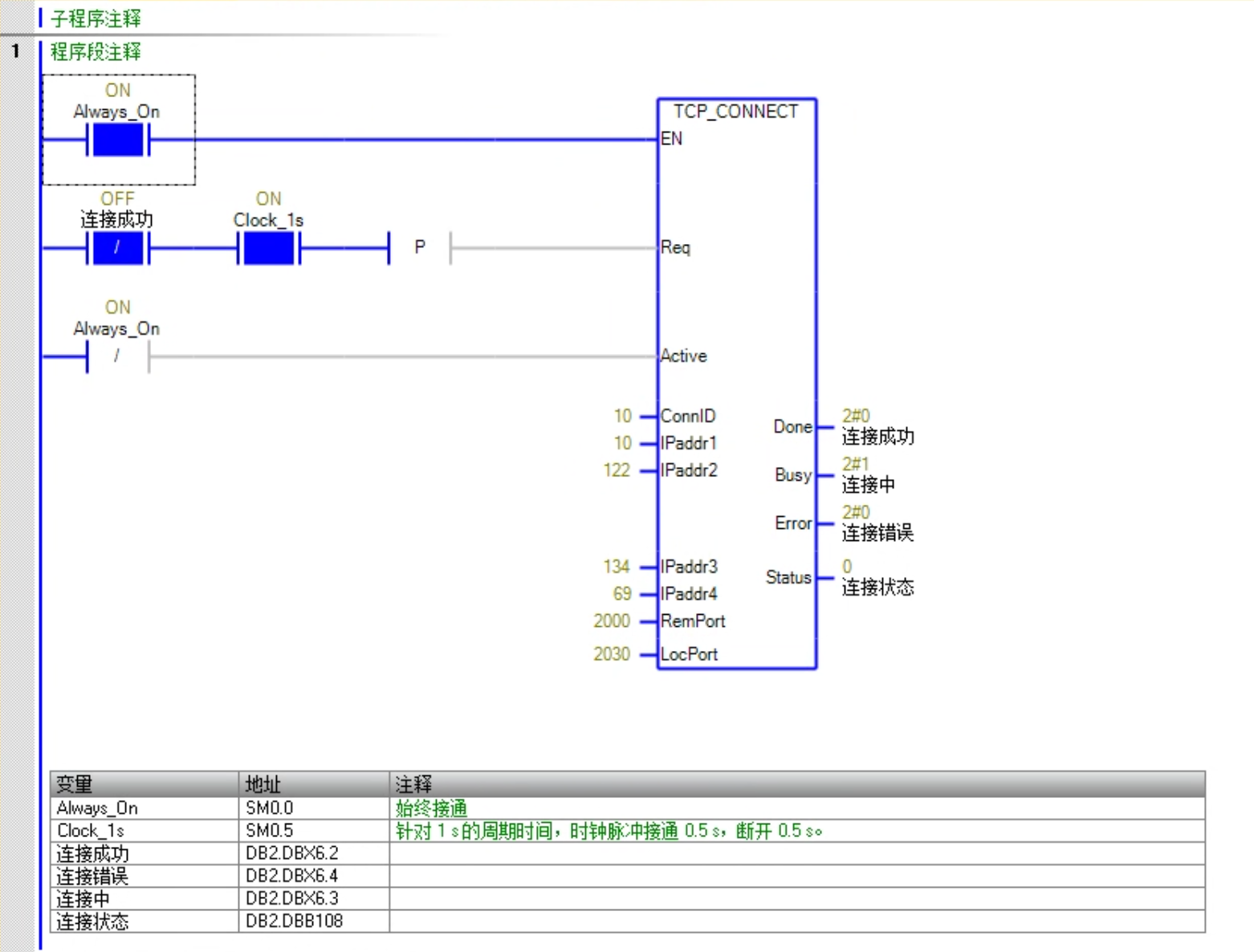

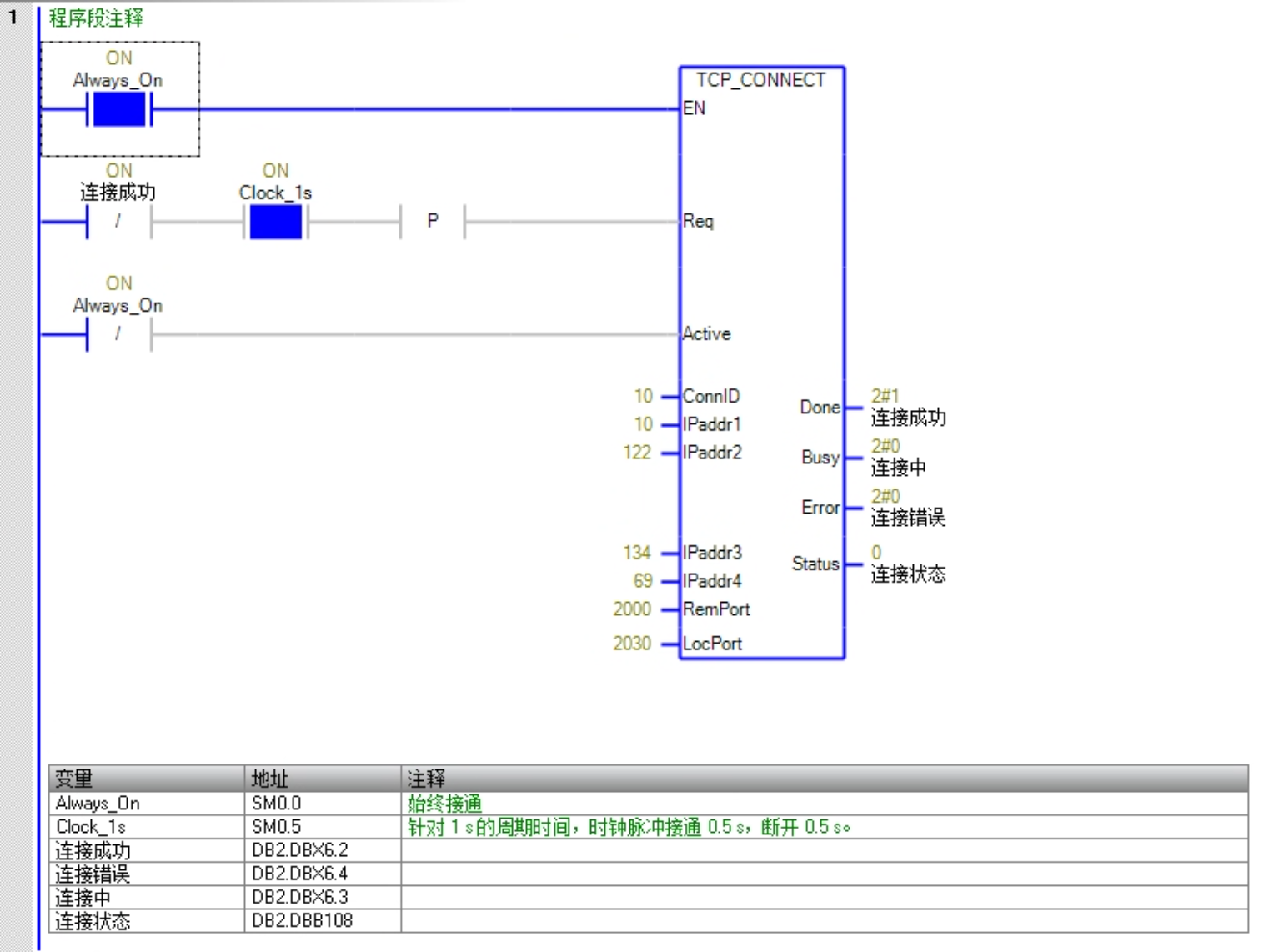

连接程序如下:

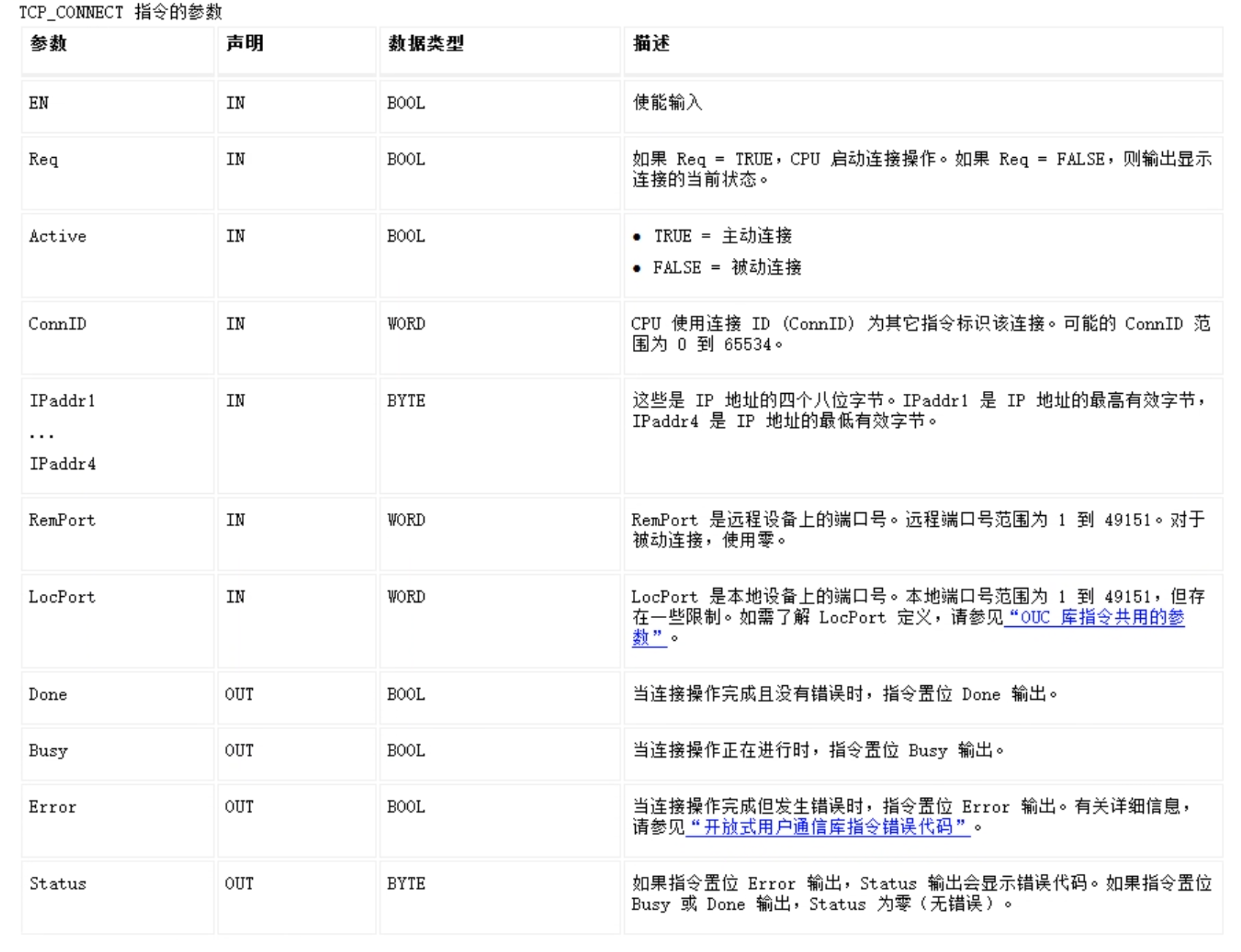

IPaddr1-4是目标上位机的ip地址,参数为下:

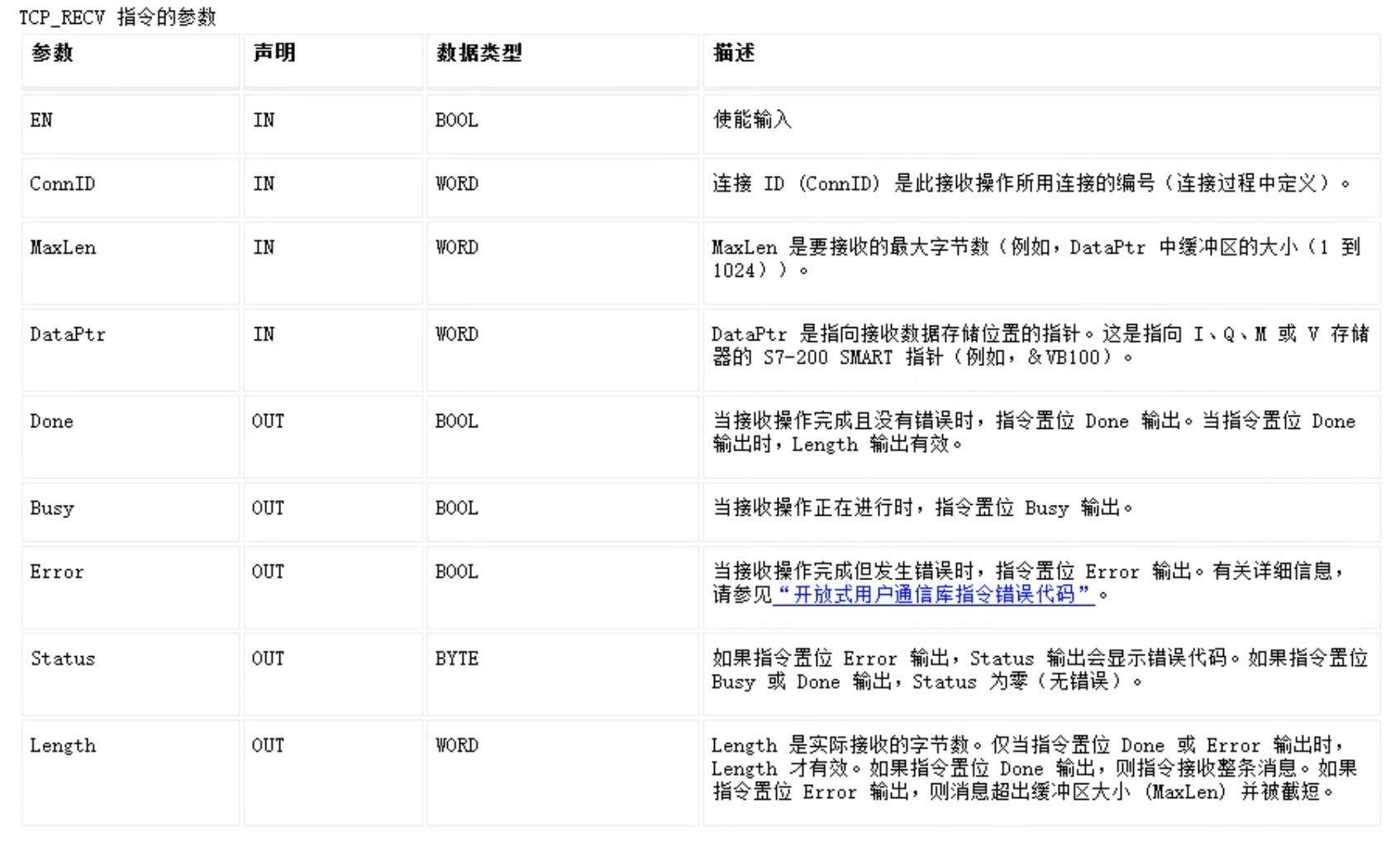

参数:

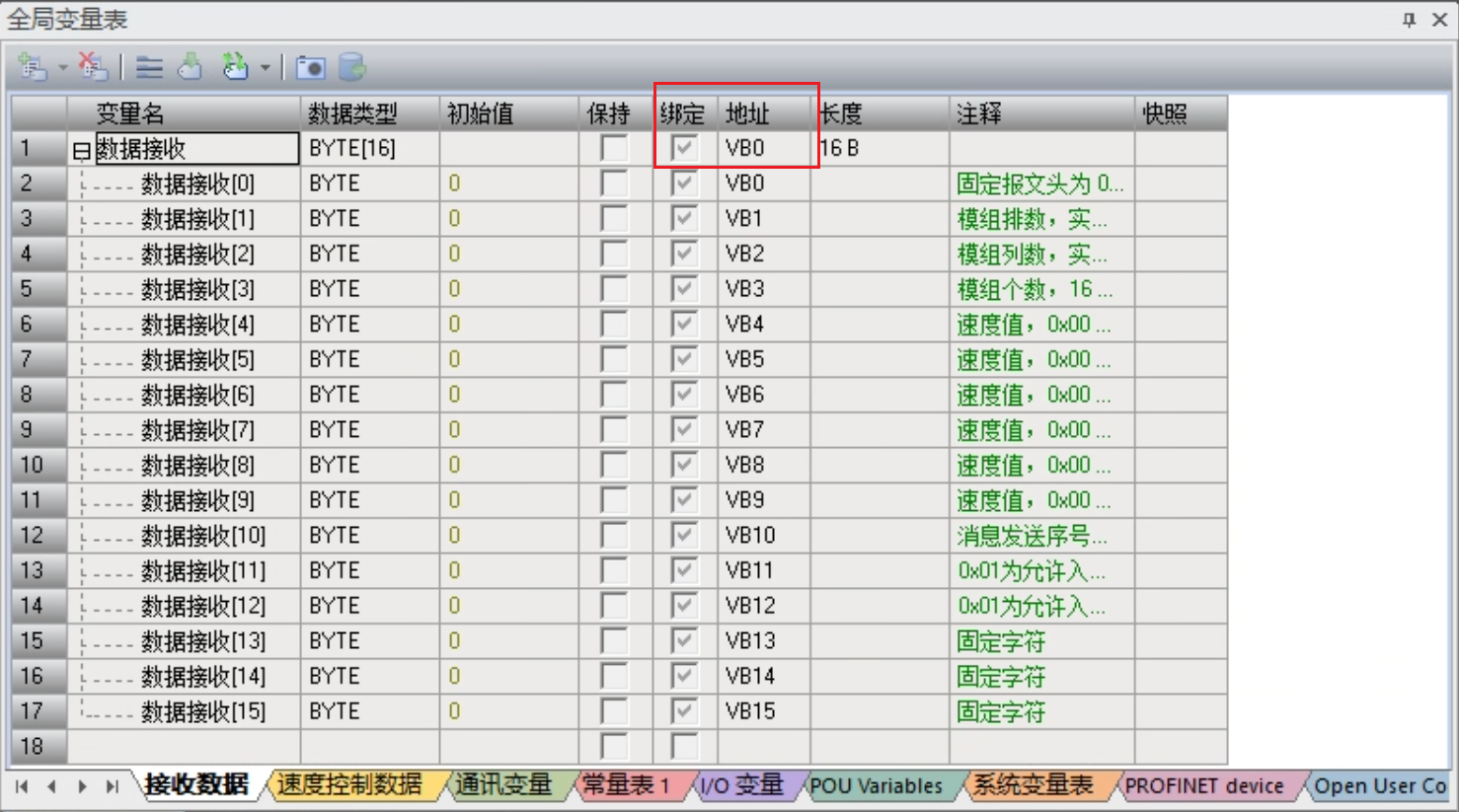

DataPtr是接收数据的变量(绝对寻址),需要在变量表中选择绑定功能,分配V区的地址

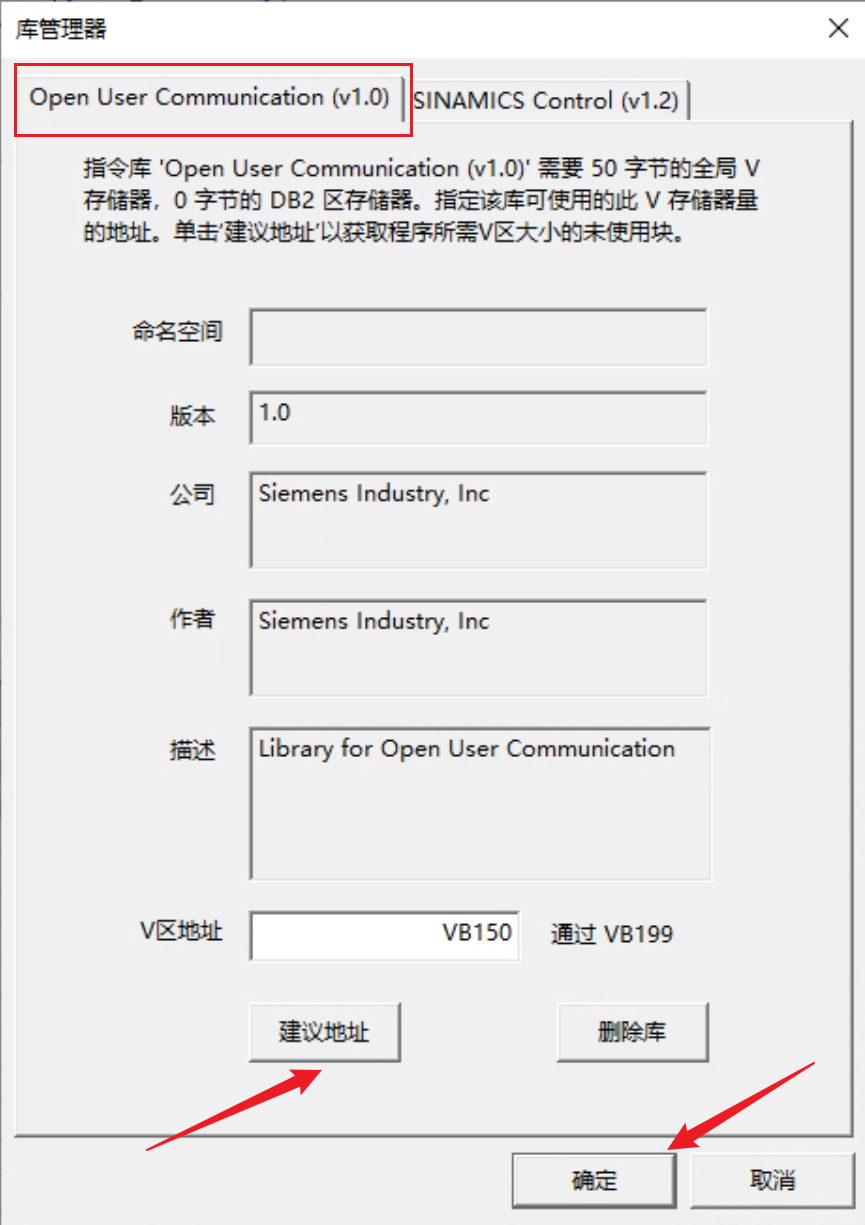

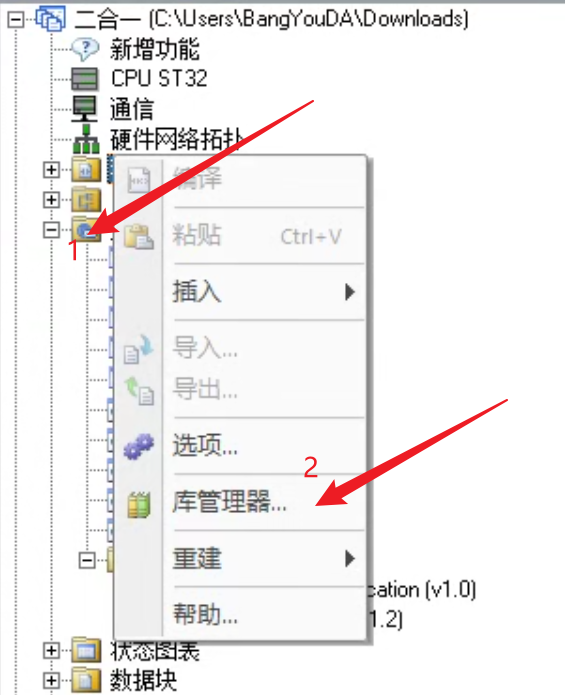

打开库管理器,为程序块分配V区

找到用户开发连接,点击建议地址确认即可

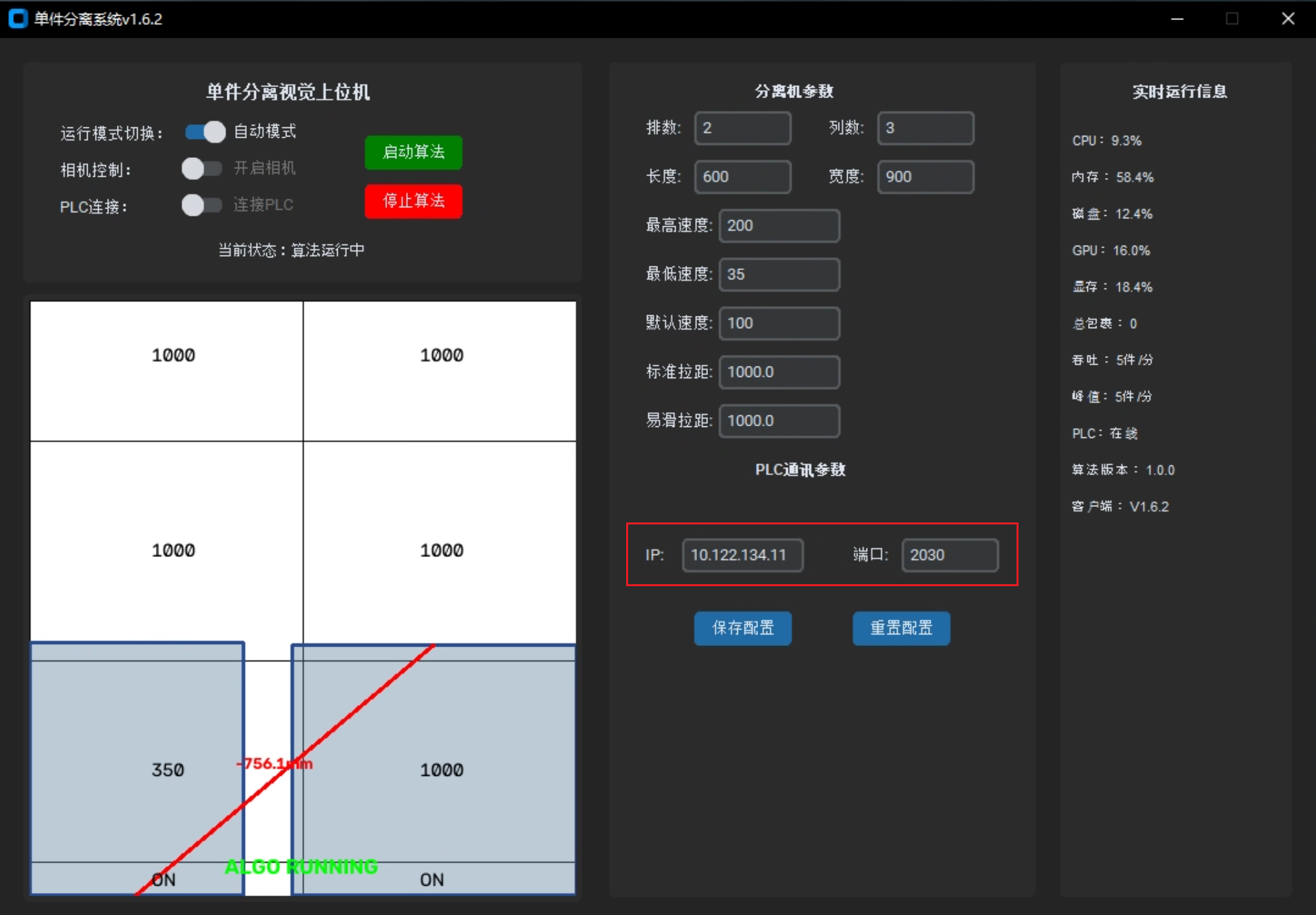

打开上位机软件,主动建立连接

建立连接成功后,断开前置,防止反复连接请求

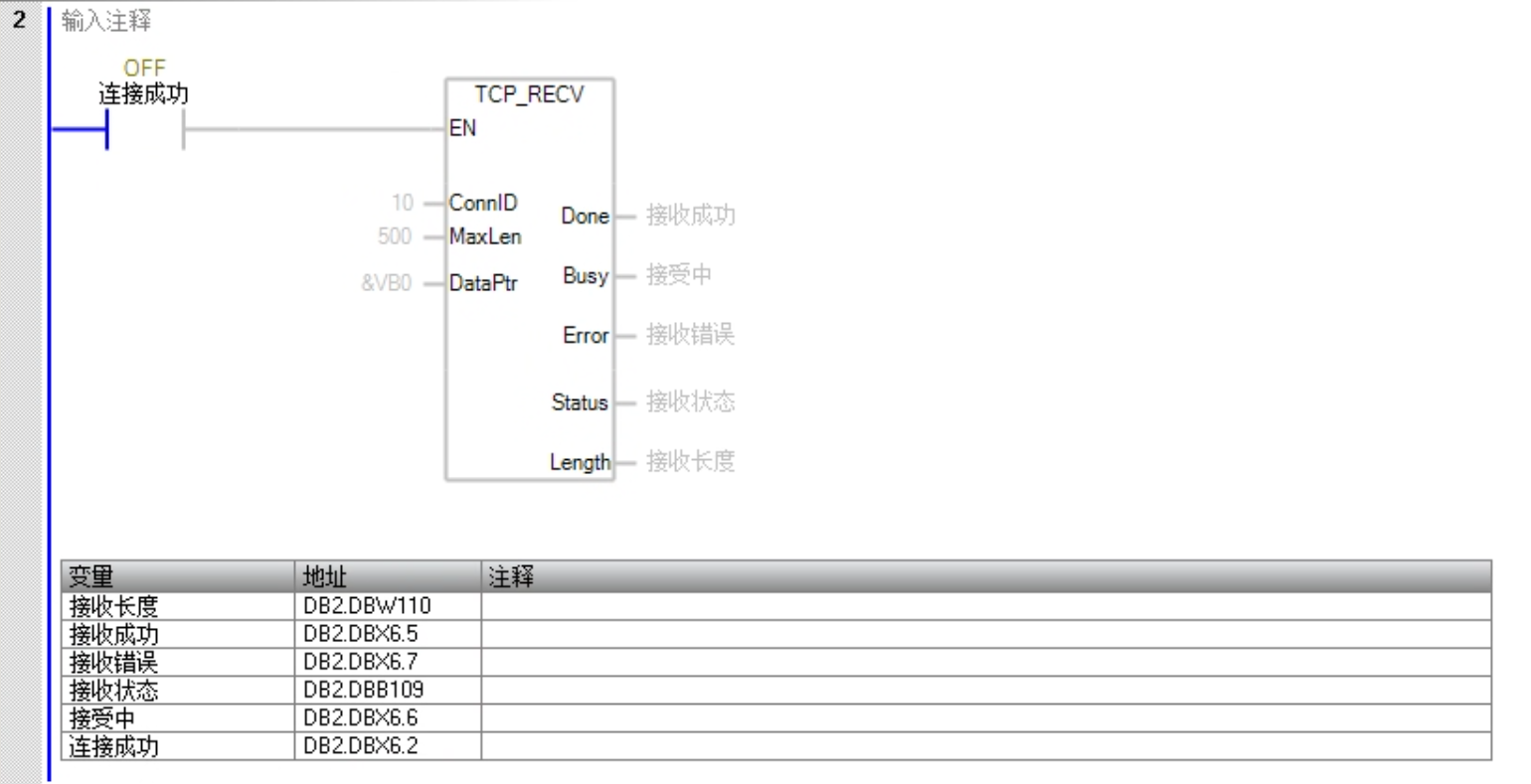

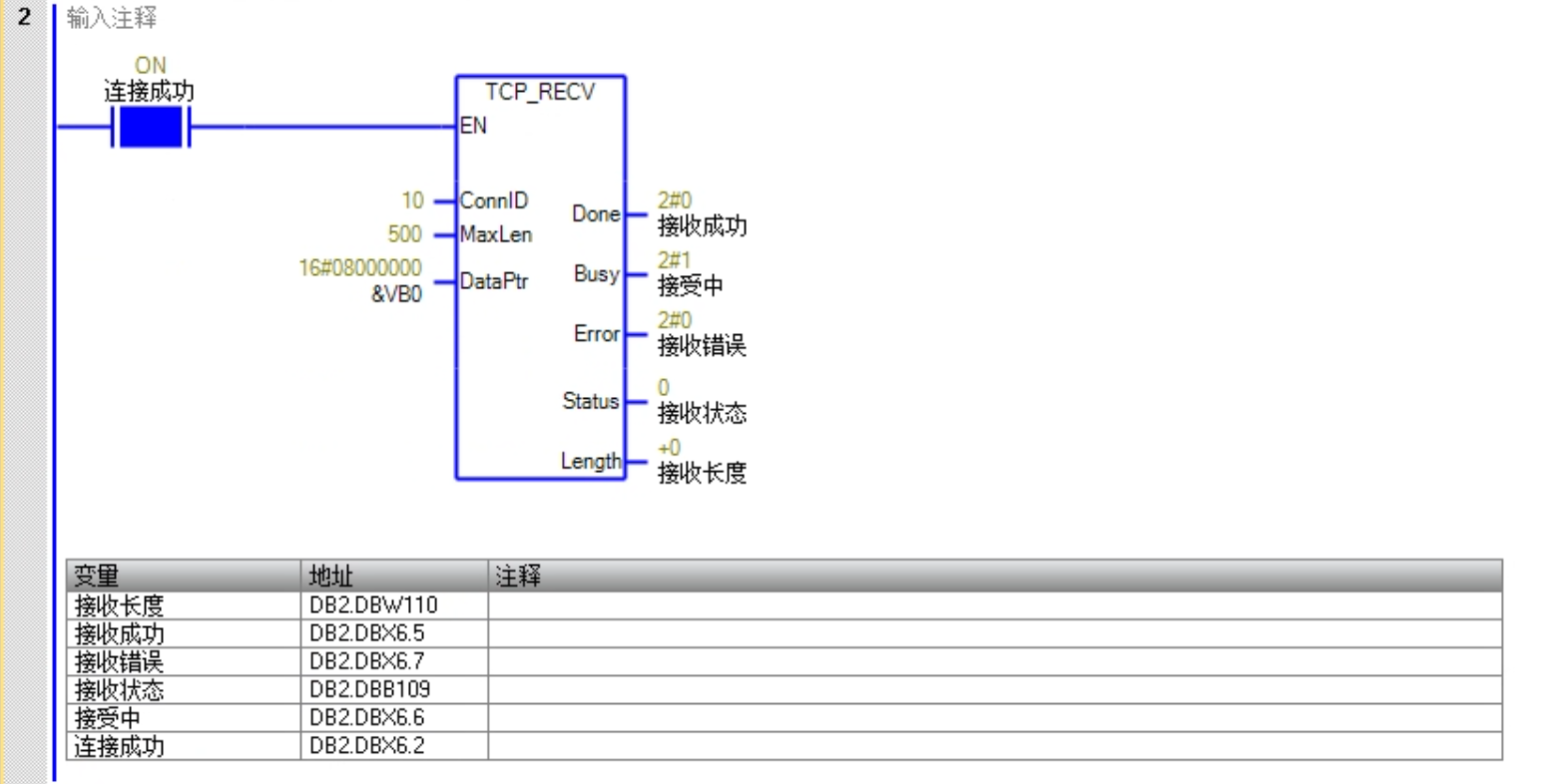

连接成功后,接收指令使能,持续接收上位机发过来的数据

注意:MAXLen和我们要接收的长度没有必然联系,如果和接收的长度一致,可以会出现周期性的接收报错!

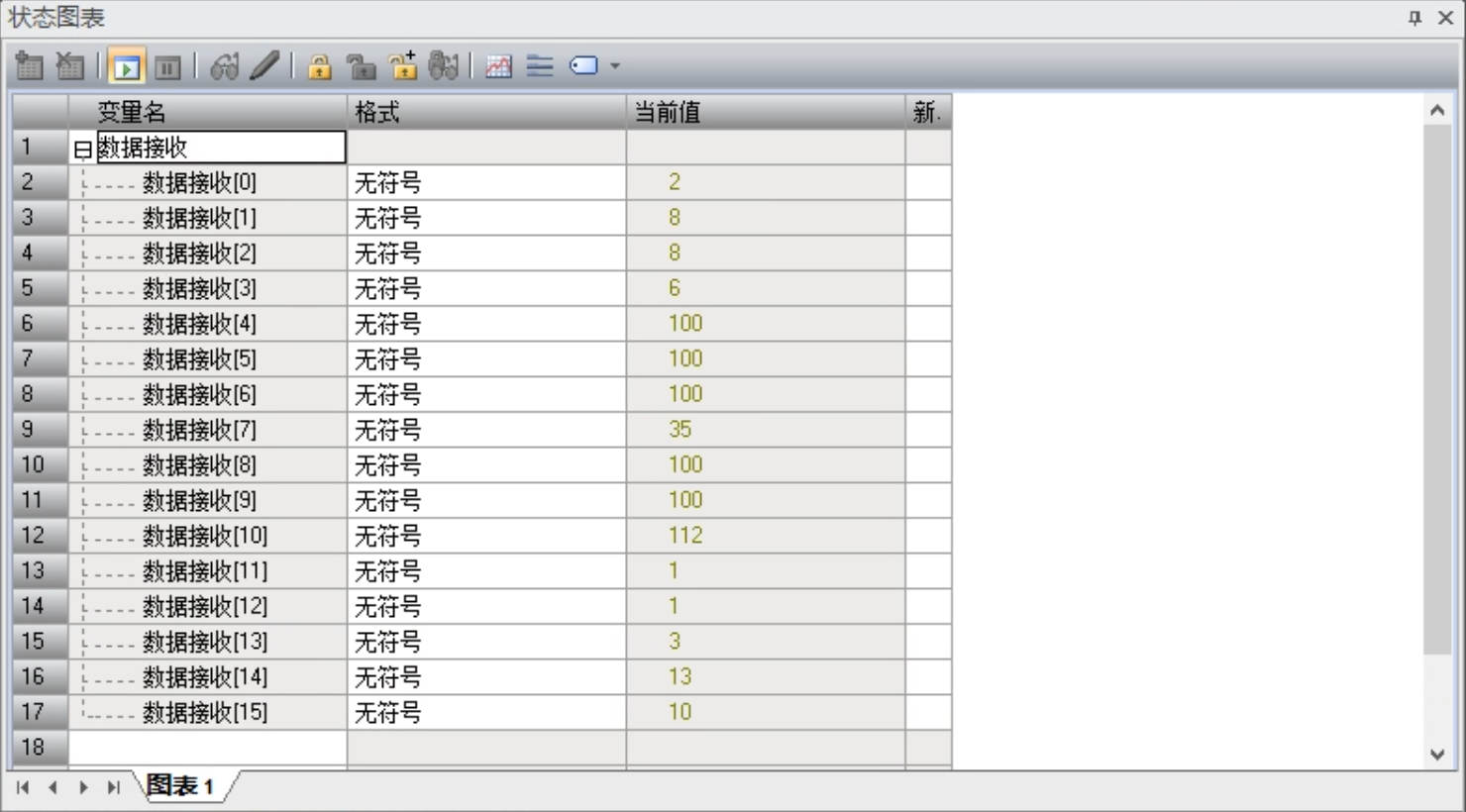

把变量添加到状态图表,可以进行实时监控(不添加到图表是自己点击快照刷新)

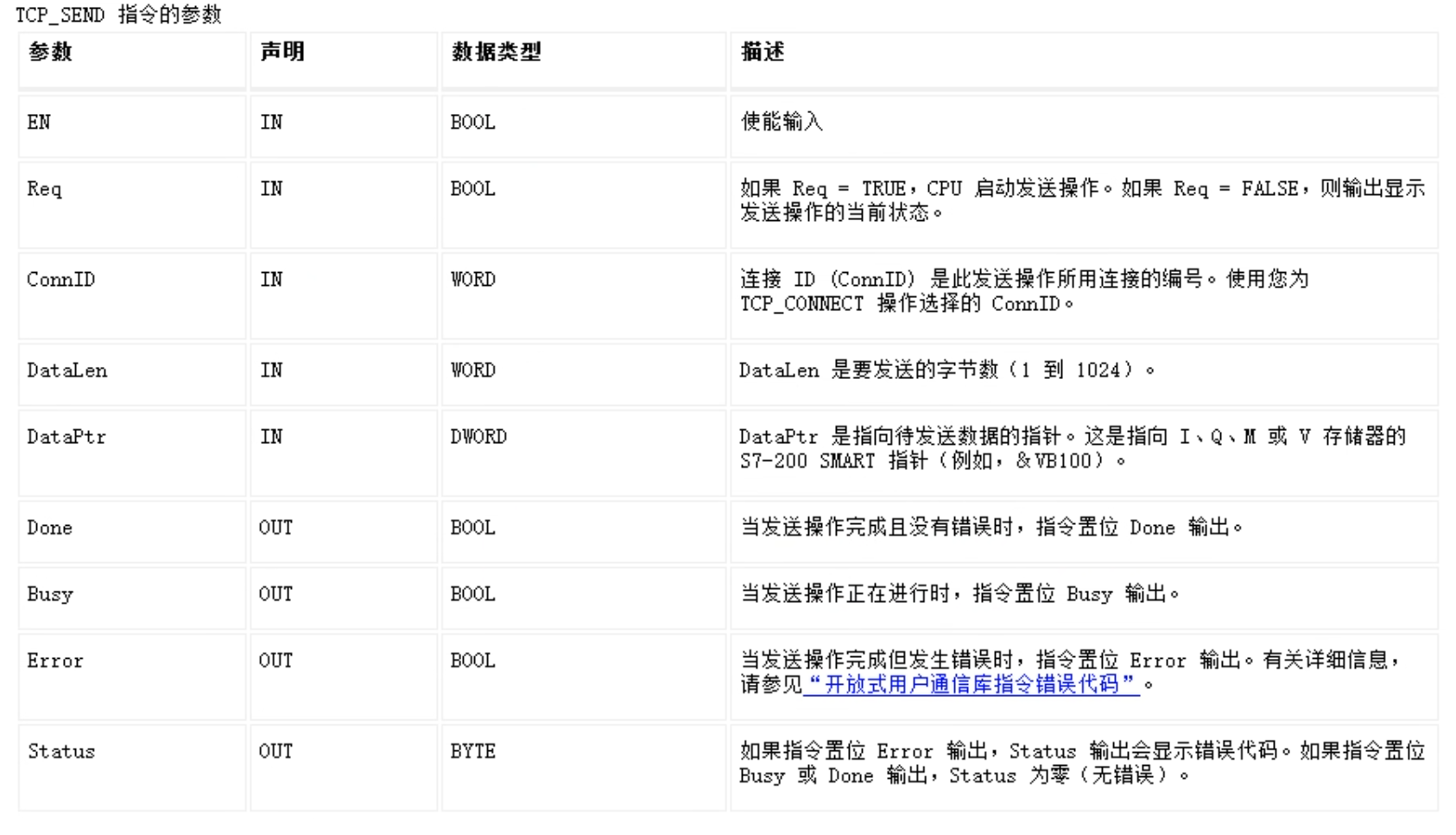

附发送指令:
