100BASE‑T1媒体转换器技术解析：车载以太网与标准以太网的物理层桥接

一.车载以太网与传统以太网的差异

随着智能网联汽车对带宽和实时性的需求剧增，车载以太网逐步成为新一代汽车电子架构的核心通信技术。其中 100BASE‑T1 （亦称 BroadR‑Reach 或 OABR）由 OPEN Alliance SIG 推动，后标准化为 IEEE 802.3bw‑2015，是车载以太网的重要物理层标准。

与传统的 100BASE‑TX（快速以太网）相比，100BASE‑T1 最核心的区别在于：

特性	100BASE‑T1	100BASE‑TX
传输介质	单对非屏蔽双绞线（UTP）	两对双绞线（一对发送，一对接收）
连接器类型	汽车级专用连接器（如 MQS、MATEnet）	标准 RJ‑45
电气特性	基于 PAM‑3 编码，全双工	基于 MLT‑3 编码，需独立收发对
应用场景	车内网络，对线束重量和 EMI 敏感	传统办公室/工业网络

由于物理层完全不通，车载 100BASE‑T1 设备无法直接接入标准计算机网络 ，这就需要一个物理层转换工具------100BASE‑T1 媒体转换器。

二、转换器的作用与工作原理

100BASE‑T1 媒体转换器是一种 双向物理层（PHY）转换设备，它在 100BASE‑T1（OABR）与 100BASE‑TX 之间建立点对点连接，完成电气信号的双向翻译。

工作层级 ：仅作用于物理层，不涉及 MAC 层或数据链路层，不对任何数据包进行存储或修改。
转换方向：既可将 T1 信号转为 TX 信号，也可反向转换，实现透明桥接。
主从模式：OABR 通道支持主（Master）或从（Slave）模式配置，可适应不同拓扑需求；从模式下支持自动极性检测。

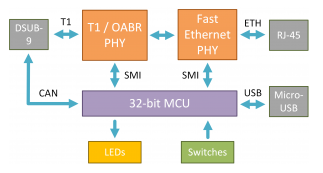

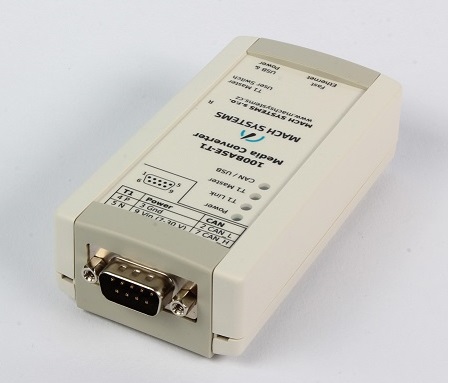

三、典型产品硬件构成（以 DSUB9 + RJ‑45 + USB 方案为例）

市面上常见的 100BASE‑T1 媒体转换器通常采用如下硬件架构：

3.1 端口与接口

100BASE‑T1 端口 ：通过 DSUB9 （9针公头）提供 T1 差分信号（T1‑BP / T1‑BM），同时在该连接器上复用 CAN 总线 （CAN_H / CAN_L）和 电源输入。
100BASE‑TX 端口 ：标准 RJ‑45 连接器，遵循常规以太网引脚定义，用于连接 PC、交换机或路由器。
调试/供电接口 ：Micro‑USB 接口，既可用于虚拟串口（USB CDC）通信，也可作为备用电源输入。

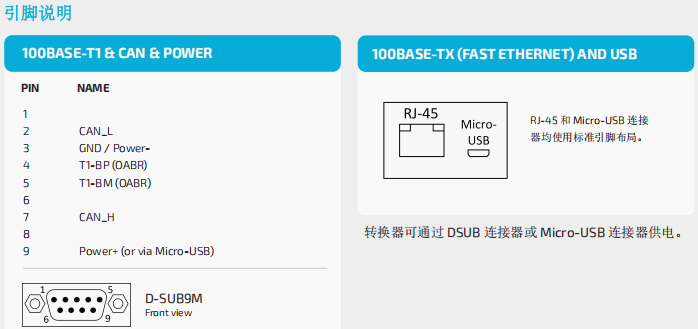

3.2 DSUB9 引脚分配（通用定义）

引脚	功能
2	CAN_L
3	GND / Power‑
4	T1‑BP（OABR 正极）
5	T1‑BM（OABR 负极）
8	CAN_H
9	Power+（9~30V DC）

其余引脚通常为空。

3.3 供电方式

支持两种独立供电途径：

通过 DSUB9 的 Pin 9（+）和 Pin 3（‑）接入 9~30V DC（带极性保护）。
通过 Micro‑USB 端口供电（标准 5V）。

典型功耗约为 2W（150mA @ 12V）。

3.4 配置与状态指示

DIP 拨码开关（通常 2 位）：用于设定主/从模式及用户自定义功能。
触动按键：用于恢复出厂设置。
LED 指示灯：通常包含电源指示、链路状态、活动状态等（常见为 5~6 个）。

四、核心技术特性：PHY 寄存器访问与诊断

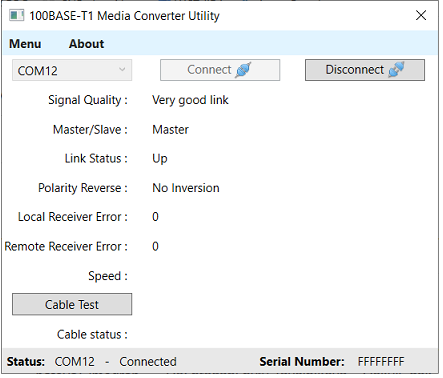

该转换器的一大技术亮点是允许用户通过 CAN 总线 或 USB 虚拟串口 ，直接访问两个 PHY 收发器的 SMI（Management Data Interface）寄存器。

以典型方案为例，其 PHY 芯片组为：

TJA1102（用于 100BASE‑T1）
KSZ8041（用于 100BASE‑TX）

通过 SMI 寄存器访问，可实现以下底层诊断与调优操作：

实时读取 信号强度（RSSI）和链路质量。
检测 T1 端口的极性状态。
执行 BroadR‑Reach 介质测试（可检测线缆短路、断路及阻抗失配）。
微调 PHY 参数（如均衡、增益等）。
读写任意寄存器，进行底层调试。
支持 测试模式（如生成特定测试包）用于验证链路完整性。

这些功能对于汽车电子研发、产线测试和现场故障排查极为实用。

五、技术规格

项目	参数
端口数	1×100BASE‑T1（OABR），1×100BASE‑TX，1×CAN，1×虚拟COM（USB）
电源输入	9~30V DC（极性保护），或 USB 5V
功耗	~2W
工作温度	0 ~ 70℃
防护等级	IP20
外形尺寸	108×54×30 mm（典型）
重量	约 83 g
安装方式	桌面（带胶垫）或 DIN 导轨（需专用夹扣）
固件升级	通过 USB 进行

六、应用场景

ECU 调试与数据采集

将带有 100BASE‑T1 接口的域控制器、摄像头或激光雷达，通过转换器连接到普通 PC 的网口，即可使用 Wireshark、CANoe 等工具进行协议分析与数据记录。
硬件在环（HiL）测试

在 HiL 测试台中，将车载以太网节点与测试系统（通常为标准以太网）互联，实现自动化仿真测试。
下线检测（EoL）

在生产线上，快速验证车载以太网设备的物理层连接性、信号完整性和基本功能。
车载网络仿真

配合仿真软件，转换器可作为带有 OABR 接口的实体节点，按以太网协议自动发送预定义的服务或通信报文。

100BASE‑T1 媒体转换器是连接汽车专用网络与通用计算机网络的关键物理层桥梁。它解决了两种以太网标准在传输介质、电气特性和连接器上的不兼容问题，为研发测试、生产验证和现场诊断提供了简单可靠的接入手段。

其核心价值可归纳为：

即插即用的物理层透明桥接，无需修改上层协议。
主从模式可配置，适应不同拓扑结构。
底层寄存器访问能力，使工程师能够深入排查物理层故障，评估链路质量。
紧凑轻便的设计，配合灵活的供电和安装方式，适合实验室、产线和车载多种环境。

对于从事智能网联汽车开发、测试的工程师而言，掌握这类转换器的功能与使用方法，是提高调试效率和保障链路可靠性的基本技能之一。更多解决方案，搜索广州智维电子科技联系，提供免费的技术支持。
