Binder（二）：AIDL 生成的 Proxy、Stub 和 Parcel 到底在做什么？

上一篇完成了端到端闭环：

text 复制代码

业务 Proxy
    → BinderProxy
    → JNI / libbinder
    → Binder Driver
    → 服务端 Binder 线程
    → Stub.onTransact()
    → 业务实现

但其中最靠近业务的一段还没有拆开：

java 复制代码

int result = calculator.add(1, 2);

为什么双方能约定：

text 复制代码

这笔事务调用 add；
第一个 int 是 a；
第二个 int 是 b；
返回的 int 是 result；
服务端异常应该在客户端重新抛出？

答案是：AIDL 编译器把接口定义生成了一份双方共同遵守的协议实现。

text 复制代码

业务 Proxy：本地方法 → transaction code + data Parcel
AIDL Stub：transaction code + data Parcel → 本地方法
reply Parcel：服务端结果 / 异常 → 客户端返回值 / 异常

源码和生成工具沿用导读第四节"系列统一基线"。下面展示 Build Tools 36.0.0 生成结构的等价主干；生成片段和哈希见 generated-reference。

一份接口，怎样变成两端协议

AIDL 文件本身不会跨进程

用同步 add() 和一笔 oneway 比较生成协议：

aidl 复制代码

interface ICalculator {
    int add(int a, int b);
    oneway void notifyValue(int requestId, int value);
}

完整协议见 BinderLab AIDL 目录，其中还包含异步 callback、同步 callback 与不同 node 对照接口。

.aidl 文件只定义协议：

text 复制代码

接口全名
方法集合
参数顺序和类型
返回值类型
方法是否 oneway

真正让 Java 代码可调用的是生成结果。最关键的结构可以压缩为：

java 复制代码

public interface ICalculator extends IInterface {
    int add(int a, int b) throws RemoteException;

    abstract class Stub extends Binder implements ICalculator {
        static ICalculator asInterface(IBinder obj) { ... }
        boolean onTransact(int code, Parcel data, Parcel reply, int flags) { ... }

        private static class Proxy implements ICalculator {
            private IBinder mRemote;
            int add(int a, int b) { ... }
        }
    }
}

AIDL 不是 Binder Driver，也不是 Parcel 本身。它负责生成把"业务接口语言"翻译成"Binder 事务语言"的胶水代码。

Proxy 编码，Stub 解码

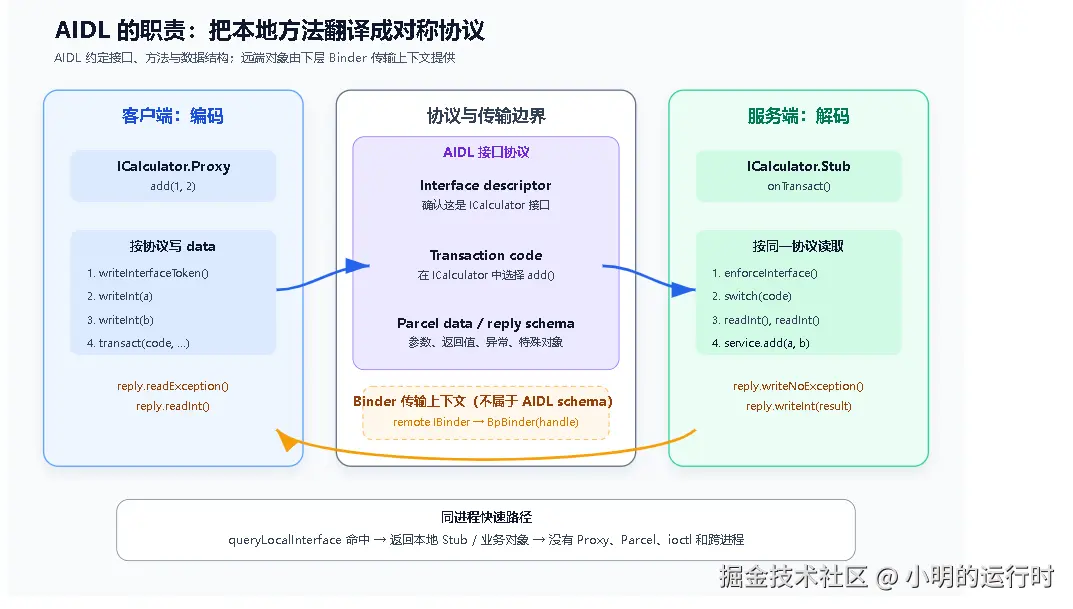

这张图按中间的"协议与传输边界"阅读：

text 复制代码

左边只看 Proxy 怎样写；
中间先区分 AIDL 接口协议与 Binder 传输上下文；
AIDL 区域只包含 descriptor、transaction code 和 Parcel schema；
handle 只出现在下层 remote IBinder / BpBinder 传输上下文；
右边只看 Stub 怎样读；
下方比较本地直调与跨进程路径。

核心关系只有两行：

text 复制代码

Proxy.add()  --编码-->  code + data Parcel
Stub.onTransact()  --解码-->  service.add()

`IInterface` 与 `IBinder` 不在同一抽象层

这是理解 AIDL 生成代码最关键的桥梁。

1. `IInterface` 表达"它能做什么"

Android 的 IInterface 只有一个桥接方法：

java 复制代码

public interface IInterface {
    IBinder asBinder();
}

ICalculator extends IInterface 后，业务代码获得的是类型化能力：

text 复制代码

add()
notifyValue()
notifyValueViaHandler()
registerCallback()
addAndCallback()
getAsyncWorker()
addWithRequestId()

2. `IBinder` 表达"怎样把它作为 Binder 端点调用和传递"

IBinder 提供的是通用 Binder 能力：

text 复制代码

transact()
queryLocalInterface()
linkToDeath()
isBinderAlive()
getInterfaceDescriptor()

可以压缩成：

IInterface 表达业务接口，IBinder 表达可远程调用端点。

3. `asInterface()` 和 `asBinder()` 是两座反向桥

text 复制代码

IBinder
    ↓ Stub.asInterface()
类型化 ICalculator

text 复制代码

ICalculator
    ↓ asBinder()
通用 IBinder

前者让拿到通用 Binder 引用的客户端恢复业务接口；后者让业务接口能作为 Binder 对象继续注册、传递或调用通用能力。

生成代码里的两条分支

`Stub` 同时连接事务入口与业务接口

生成结构是：

java 复制代码

public abstract static class Stub
        extends Binder
        implements ICalculator {
}

两个父类型承担不同职责：

text 复制代码

extends Binder：
    让 Stub 成为本地 Binder 实体，能够接收 transact。

implements ICalculator：
    让 Stub 或其子类提供 add() 等业务方法。

构造函数把业务接口与 Binder 端点关联起来：

java 复制代码

public Stub() {
    attachInterface(this, DESCRIPTOR);
}

Android 16 的 Binder.attachInterface() 保存：

text 复制代码

mOwner = this
mDescriptor = "com.example.binderdemo.ICalculator"

这为同进程快速路径准备了条件。

`Stub.asInterface()` 先判断本地还是远端

按生成结构整理后的等价主干是：

java 复制代码

public static ICalculator asInterface(IBinder obj) {
    if (obj == null) {
        return null;
    }

    IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
    if (iin instanceof ICalculator) {
        return (ICalculator) iin;
    }

    return new Proxy(obj);
}

Binder.queryLocalInterface() 会检查 descriptor，并在匹配时直接返回构造 Stub 时保存的本地 owner，见 Binder.java。

因此：

场景	`queryLocalInterface()`	`asInterface()` 返回	调用路径
同进程、同后端、本地 Binder	找到本地 owner	Stub/业务实现对象	普通 Java 直接调用
跨进程远端 Binder	返回 `null`	新建业务 Proxy	Parcel + transact + Driver

官方 AIDL overview 明确说明：同进程且使用同一后端时不存在 Proxy，也不需要打包和解包。

所以三句常见说法都是错的：

text 复制代码

写了 AIDL 就一定跨进程。
asInterface() 一定返回 Proxy。
服务端方法一定在 Binder 线程执行。

是否跨进程，取决于实际 Binder 引用指向本地端点还是远端端点。

两种 Proxy 分别保存业务协议与通用传输

业务 Proxy 的结构是：

java 复制代码

private static class Proxy implements ICalculator {
    private IBinder mRemote;

    Proxy(IBinder remote) {
        mRemote = remote;
    }

    @Override
    public IBinder asBinder() {
        return mRemote;
    }
}

对象关系是：

text 复制代码

ICalculator.Stub.Proxy
    │
    │ 实现 add()，理解业务协议
    │ mRemote
    ▼
IBinder
    │
    └─ 跨进程时通常由 BinderProxy 实现
          只提供通用 transact 能力

因此不要写：

text 复制代码

BinderProxy.add() 把参数写进 Parcel。

准确说法是：

text 复制代码

AIDL 业务 Proxy.add() 写 Parcel；
它再调用 mRemote，也就是 BinderProxy.transact()。

跟一笔 `add()` 走完编解码

`Proxy.add()` 写入请求

Build Tools 36.0.0 生成结构的等价主干是：

固定生成物使用无参 Parcel.obtain()，没有生成 enforceNoDataAvail()。AIDL 输出会随工具版本变化；精确结构见生成主干摘录和四个文件的 SHA-256。

java 复制代码

@Override
public int add(int a, int b) throws RemoteException {
    Parcel data = Parcel.obtain();
    Parcel reply = Parcel.obtain();
    int result;
    try {
        data.writeInterfaceToken(DESCRIPTOR);
        data.writeInt(a);
        data.writeInt(b);

        mRemote.transact(TRANSACTION_add, data, reply, 0);

        reply.readException();
        result = reply.readInt();
    } finally {
        reply.recycle();
        data.recycle();
    }
    return result;
}

写入顺序就是协议的一部分：

text 复制代码

1. interface token
2. 参数 a
3. 参数 b

服务端必须按相同顺序读取。

descriptor、transaction code 与 handle 各有作用域

Binder 中的多个"编号"必须放进各自坐标系：

标识	识别什么	作用范围
Service name	去哪里发现根服务	ServiceManager 注册表
Binder handle	当前进程引用哪个远端 node	当前引用持有进程
Interface descriptor	Binder 端点实现什么接口	接口协议
Transaction code	调用接口中的哪个方法	当前接口
UID / PID	谁发起当前事务	调用身份
TID	当前哪条线程在执行	当前进程线程空间

ICalculator 示例中：

java 复制代码

DESCRIPTOR = "com.example.binderdemo.ICalculator";

TRANSACTION_add = IBinder.FIRST_CALL_TRANSACTION + 0;
TRANSACTION_notifyValue = IBinder.FIRST_CALL_TRANSACTION + 1;
TRANSACTION_notifyValueViaHandler = IBinder.FIRST_CALL_TRANSACTION + 2;
TRANSACTION_registerCallback = IBinder.FIRST_CALL_TRANSACTION + 3;
TRANSACTION_addAndCallback = IBinder.FIRST_CALL_TRANSACTION + 4;
TRANSACTION_getAsyncWorker = IBinder.FIRST_CALL_TRANSACTION + 5;
TRANSACTION_addWithRequestId = IBinder.FIRST_CALL_TRANSACTION + 6;

这组数值来自 AIDL 的声明顺序，接口重排后可能变化，不应在外部协议中手写依赖它。

因此：

text 复制代码

descriptor 不是 ServiceManager 注册名；
transaction code 不是远端对象编号；
handle 也不是方法编号。

interface token 守住接口边界

Proxy 先写：

java 复制代码

data.writeInterfaceToken(DESCRIPTOR);

Stub 在处理用户事务前执行：

java 复制代码

data.enforceInterface(DESCRIPTOR);

Android 16 的 Parcel.writeInterfaceToken() / enforceInterface() 会写入并校验接口头。

它回答的是：

text 复制代码

发送方和接收方是否在使用同一份接口 descriptor？

它不负责：

text 复制代码

定位远端进程；
选择 add 方法；
验证调用者是否拥有业务权限。

`Stub.onTransact()` 读回参数并调用实现

服务端收到事务后，生成的分发结构是：

java 复制代码

@Override
public boolean onTransact(
        int code, Parcel data, Parcel reply, int flags)
        throws RemoteException {

    if (code >= FIRST_CALL_TRANSACTION
            && code <= LAST_CALL_TRANSACTION) {
        data.enforceInterface(DESCRIPTOR);
    }

    switch (code) {
        case TRANSACTION_add: {
            int a = data.readInt();
            int b = data.readInt();
            int result = this.add(a, b);
            reply.writeNoException();
            reply.writeInt(result);
            return true;
        }
    }

    return super.onTransact(code, data, reply, flags);
}

这里完成了四步反向翻译：

text 复制代码

校验接口 token
    ↓
用 transaction code 选择方法
    ↓
按协议顺序读取参数
    ↓
调用本地业务实现并写 reply

驱动只把 code 和 buffer 交到端点；Stub.onTransact() 才知道 code 对应 add()。

协议不只包含参数和返回值

reply 同时承载异常状态

正常路径：

java 复制代码

// 服务端
reply.writeNoException();
reply.writeInt(result);

// 客户端
reply.readException();
return reply.readInt();

AIDL/Binder 支持的异常或状态类别可以编码进 reply；任意自定义 Java 异常不会自动变成稳定的跨进程协议。如果传输层失败，例如远端死亡，transact() 会以 RemoteException 或其子类暴露失败。

需要区分：

失败层次	例子	客户端观察
接口/业务失败	非法参数、服务自定义错误	reply 中的异常或状态
协议失败	descriptor 或 code 不匹配	`SecurityException`、`false` 或未知事务
传输失败	远端死亡、驱动事务失败	`RemoteException` / `DeadObjectException` 等

官方 AIDL backends 的错误处理还强调：发生错误时，返回值和 out/inout 参数可能处于不确定状态，不能继续当作有效结果使用。

`Parcel` 还携带 Binder 对象语义

对 add(int, int) 来说，Parcel 看起来只是顺序写入几个值。但 Binder 协议还允许写入：

text 复制代码

字符串和 Parcelable
Binder 接口引用
文件描述符
异常状态
返回值

例如 callback 参数会生成：

java 复制代码

data.writeStrongInterface(callback);

服务端读取：

java 复制代码

IResultCallback callback =
        IResultCallback.Stub.asInterface(data.readStrongBinder());

Binder 引用和文件描述符不能仅靠原始字节复制保持语义。Parcel 还维护特殊对象位置，驱动会在跨进程时转换它们。第三、四篇再分别展开对象和驱动视角。

`oneway` 改变 flags 与 reply 约定

notifyValue() 的 Proxy 主干是：

java 复制代码

Parcel data = Parcel.obtain();
try {
    data.writeInterfaceToken(DESCRIPTOR);
    data.writeInt(requestId);
    data.writeInt(value);
    mRemote.transact(
            TRANSACTION_notifyValue,
            data,
            null,
            IBinder.FLAG_ONEWAY);
} finally {
    data.recycle();
}

与同步 add() 对比：

text 复制代码

没有 reply Parcel；
flags 带 FLAG_ONEWAY；
调用方不等待业务 reply。

这不代表新建线程，也不代表服务端已经执行完成。调用方仍要完成 Parcel 编码、进入驱动并面对 buffer 压力；"不等业务 reply"不能扩写成"绝对零等待、绝不失败"。线程模型留到第六篇。

本地与远端分支的对照证据

实验 A：服务和客户端同进程

text 复制代码

Stub.asInterface(localBinder)
    ↓ queryLocalInterface 命中
返回本地 Stub / 业务对象
    ↓
调用线程直接执行 add()

预期证据：

text 复制代码

clientPid == serverPid
clientTid == add() 内的 tid
calculator.getClass() 是本地实现类

实验 B：服务声明为远端进程

xml 复制代码

<service
    android:name=".CalculatorService"
    android:process=":remote" />

预期证据：

text 复制代码

clientPid != serverPid
clientTid != serverTid
calculator.getClass() 是 ICalculator$Stub$Proxy
calculator.asBinder().getClass() 是 BinderProxy

实验时应打印实际 class、PID、TID 和线程名。只看到"方法成功返回"不能证明经过 Binder Driver。

Build Tools / AIDL 36.0.0 的生成代码已用 SDK Platform 36.1 构建。API 36 基线日志记录了不同的 App/:remote PID、ICalculator$Stub$Proxy 和 android.os.BinderProxy，证明该次 asInterface() 选择了远端 Proxy 路径。证据包没有同进程对照，因此本地分支仍是源码路径，不是该次运行的观测结果。

协议错位：token 或 transaction code 不匹配

下面列出的是可能表现 。最终 Java 层看到 SecurityException、false、未知事务或其他异常，取决于具体 onTransact()、transact() 返回值、是否存在 reply、JNI 映射以及生成代码版本，不能从"协议不匹配"直接推出唯一异常类型。

假设手写客户端把 TRANSACTION_notifyValue 当成 add() 发送：

text 复制代码

客户端以为两个 int 分别是 a、b，code 却指向 notifyValue；
服务端把相同两个字段解释成 requestId、value，并执行 notifyValue 的副作用；
notifyValue 是 oneway，不会按 add 协议写回 int reply；
客户端若继续按 add 协议读取 reply，方法语义和 reply 协议都已经分裂。

或者客户端写错 descriptor：

text 复制代码

data.writeInterfaceToken("wrong.interface");

服务端 enforceInterface() 会拒绝这笔事务。

字段数量碰巧相同不代表协议兼容；transaction code + Parcel schema + oneway/reply 约定 才共同定义一笔调用。这说明 AIDL 的价值不只是"少写代码"，而是让两端从同一接口定义生成对称协议，降低手写 code、顺序、类型和异常路径不一致的风险。

把协议角色重新放回调用链

text 复制代码

AIDL：
    定义接口，并生成双方一致的协议胶水。

业务 Proxy：
    把类型化方法调用编码成 descriptor、transaction code 和 data Parcel。

IBinder / BinderProxy：
    提供通用 transact 能力。

AIDL Stub：
    校验 descriptor，用 code 选择方法，解码参数并调用本地实现。

reply Parcel：
    把返回值或异常状态送回客户端。

到这里，AIDL 的边界很明确：它负责生成对称的协议胶水，不负责解释 mRemote 为什么能代表远端对象。沿着 mRemote 再往下，才会进入 BinderProxy、BpBinder、handle、binder_ref 和 binder_node 的对象映射。
