前面讨论了DRM架构浅析、Panel驱动移植、MIPI‑DSI原理。本篇偏工程实操，面向嵌入式Linux / Android显示驱动工程师，新人可以当成调试手册，老手用作速查手册。
核心思路：显示类问题分层定位，工具不是背命令，而是知道在哪一层、用哪个工具，快速缩小问题范围。
前言
做Android/Linux显示驱动开发，大量工作在问题debug：黑屏、花屏、闪屏、VBlank异常、刷新率不对、MIPI链路不稳定等等。
很多新手一碰到黑屏，直接埋头反复修改DTS上电时序，反复刷机，效率极低。

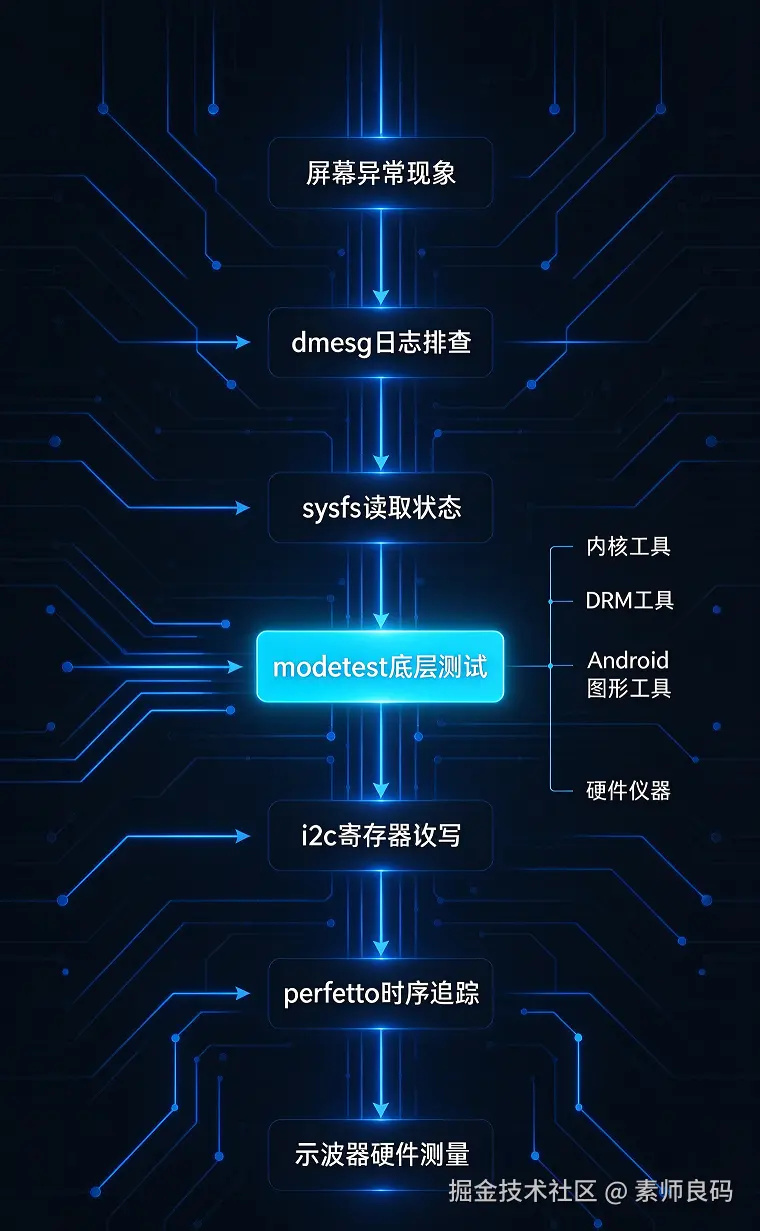

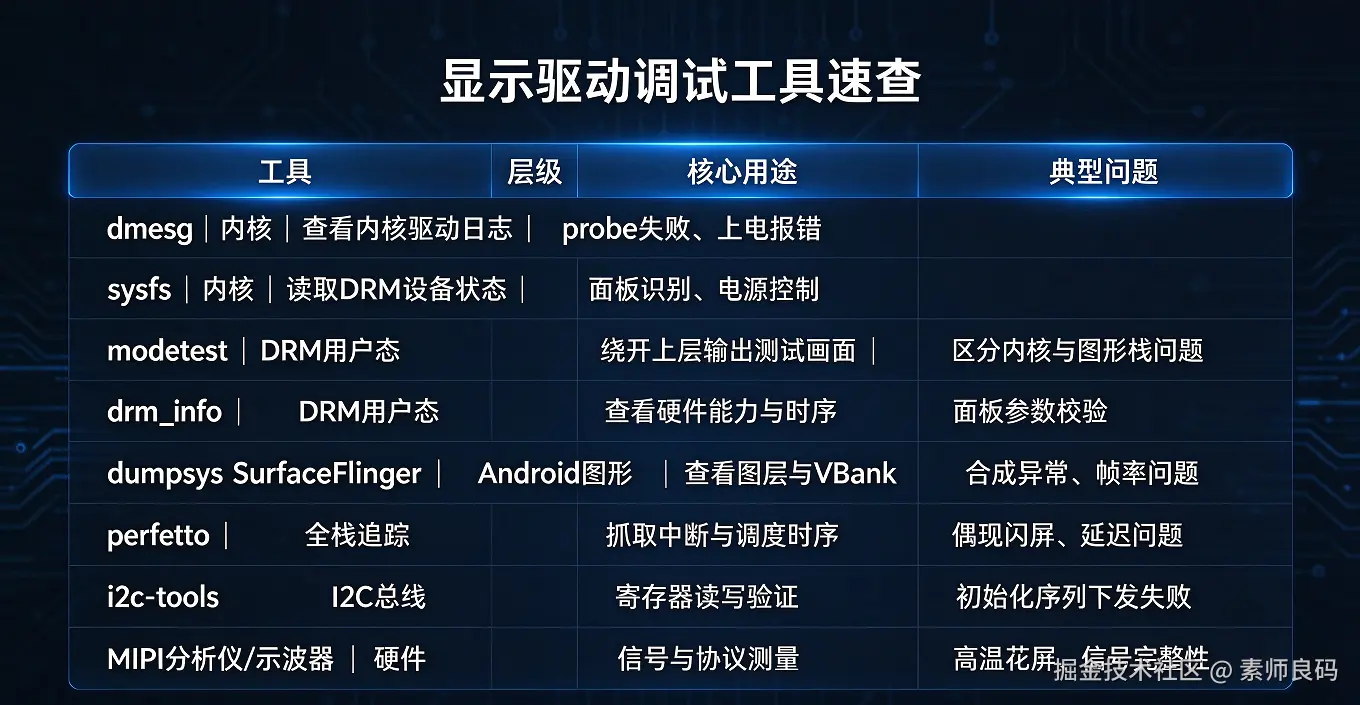

编者建议：分层排查。内核日志 > sysfs节点 > DRM原生工具（重点modetest） > Android图形栈 > 总线/寄存器 >逻辑分析仪/协议分析仪/示波器。
- 内核基础调试工具
1. dmesg
适用场景：Panel probe失败、上电电源报错、GPIO申请失败、MIPI时序参数校验报错、内核崩溃等相关显示问题。
bash
# 实时持续抓取内核日志，适合复现闪屏、上电异常
adb shell "dmesg -w"
# 过滤显示相关打印
adb shell "dmesg -w|grep -iE 'drm|panel|dsi|lcm...'"根据不同客制化log关键词搜索。
坑点：
内核环形缓冲区容量有限，偶现问题复现之后，日志容易被冲掉。遇到间歇性问题，优先实时抓取,或者开后台log抓取,复现问题后截图或者按下按键标记时间点。
2. sysfs 文件系统 /sys/class/drm/
sysfs是内核暴露给用户态的文件接口，无需安装额外工具，可以直接读取DRM设备状态。
bash
# 查看所有DRM card、connector连接器
ls /sys/class/drm/
# 查看DSI连接器当前状态 connected/disconnected
cat /sys/class/drm/card0‑DSI‑1/status很多panel驱动会自定义sysfs节点，可以手动触发panel power on / power off，单独验证上电时序，不用每次重启整机，会大幅节省调试时间。
二、DRM核心工具｜modetest
modetest 是 libdrm 自带用户态调试工具，显示驱动调试最核心利器。
原理：绕过Android SurfaceFlinger、HWComposer整套上层图形框架，直接在用户态调用DRM内核接口，设置CRTC、Encoder、Connector，直接输出测试画面。
最大用处：隔离问题边界
如果用modetest可以正常出图：内核DRM、DSI、Panel、MIPI时序、上电时序全部没问题，问题一定是在Android上层图形栈。
如果用modetest仍然黑屏/花屏：问题锁定在内核驱动、DTS、MIPI参数、panel初始化序列、硬件信号。
参数完整说明
命令模板：
bash
modetest -M <drm驱动名> -s <conn>:<mode> -F <pattern>| 参数 | 含义 | 如何确认获取 | | --- | --- | --- | | -M xxx | 指定DRM内核驱动模块名 | 通过lsmod | | -s : | set，设置连接器与时序，输出画面 | 先不带‑s执行modetest，打印Connector、Mode列表 | | | Connector ID连接器编号 | modetest输出Connectors段落，DSI会给出数字ID | | | 显示时序，分辨率+刷新率 | Connector下方Modes列表，例如1080x2400@60 | | -F | 选择内置帧缓冲测试图案 | 填入数字编号 |
1）怎么确认 -M 后面的DRM驱动名
bash
lsmod | grep drm输出示例：
bash
rockchip_drm 65536 0
drm_kms_helper 196608 1 rockchip_drm
drm 458752 2 rockchip_drm,drm_kms_helper示例中驱动名为rockchip_drm，命令写：modetest -M rockchip_drm
也可以查看模块目录：
bash
ls /sys/module/ | grep drm主流平台参考
- Rockchip：rockchip_drm
- Qualcomm：msm
- Mediatek: mediatek
- Allwinner：sun4i‑drm
- Exynos：exynos
2）‑F pattern 测试图案编号（不同libdrm版本略有差异）
- 0：彩条
- 1：灰度渐变条
- 2：纯色填充
- 3：棋盘格图案，适合检查花屏、色块错位
完整可用示例：
bash
modetest -M rockchip_drm -s 12:1080x2400@60 -F 0含义：rockchip_drm驱动，连接器ID=12，时序1080x2400@60Hz，输出彩条测试画面。
完整实操步骤
Step1：先查询硬件资源，不输出画面
bash
测试显示输出时要把系统其他的显示关掉
(方法请对应平台提供),
因为drm只能允许一个显示输出程序。
.
/
modetest -M rockchip_drm会输出三大块信息：CRTCs、Encoders、Connectors。重点看Connectors。
示例输出片段：
bash
Encoders:
id 8: DSI encoder type DSI
CRTCs:
id 32
Connectors:
id 12: DSI‑1 (connected)
Encoder ID: 8
Modes:
1080x2400@60 1080 2400 60Hz
1080x1920@60 1080 1920 60Hz
Properties:
......本例得到：Connector ID=12，可用mode：1080x2400@60

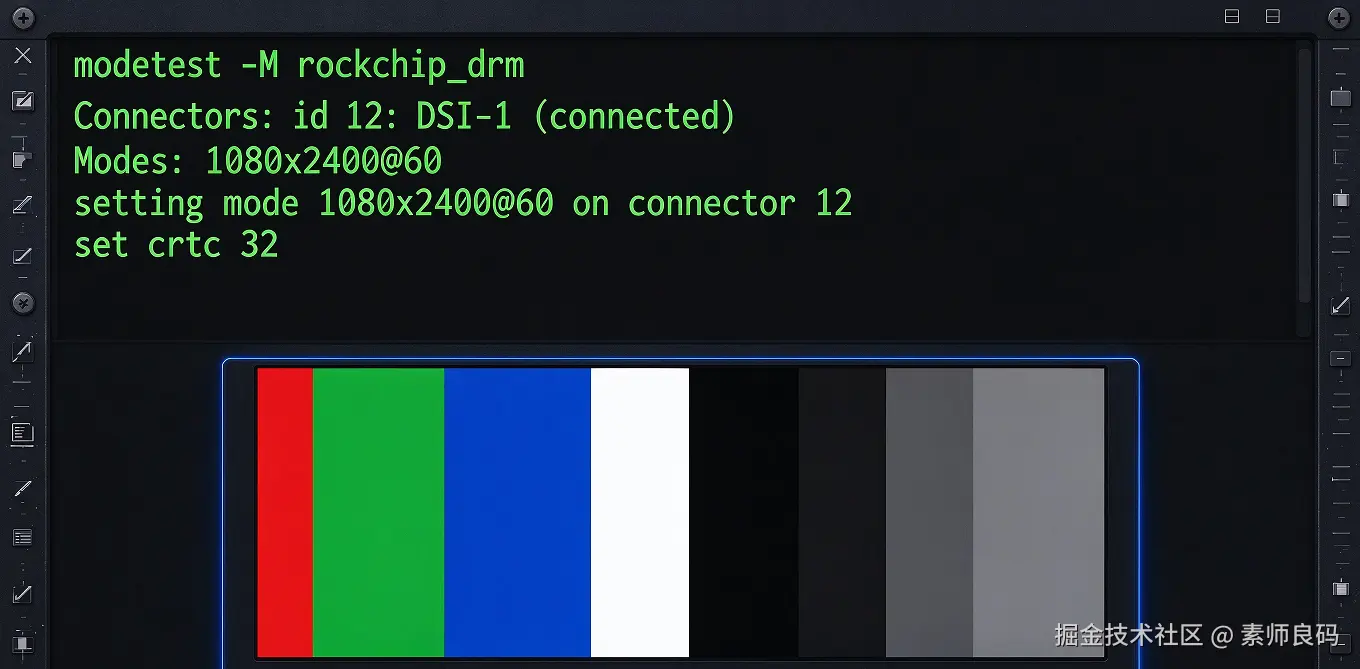

Step2：执行输出测试彩条
bash
modetest -M rockchip_drm -s 12:1080x2400@60 -F 0终端输出示例：
bash
setting mode 1080x2400@60 on connector 12

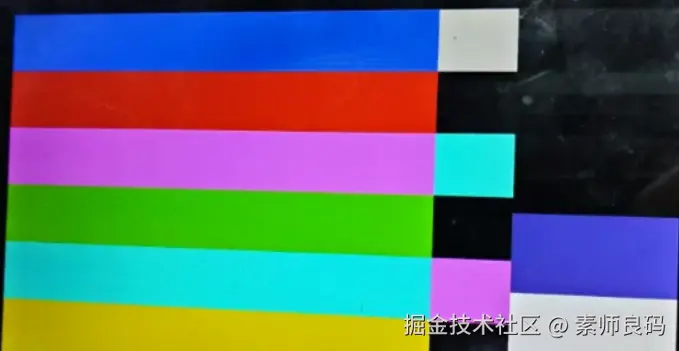

set crtc 32, mode 1080x2400@60此时屏幕输出标准彩条画面：红、绿、蓝、白、黑交替竖彩条。
modetest常见踩坑
- modetest: not found：Android固件默认不带该工具，需要自行编译libdrm，推到板子/vendor/bin。(如何修改客制化modetest后续篇章讨论)
- failed to set mode：mode时序与panel datasheet不匹配、DTS配置错误、MIPI速率不支持。
- Connector状态显示disconnected：内核没有识别到panel，优先回头看dmesg的panel probe日志。
三、Android 图形栈工具
1. dumpsys SurfaceFlinger
bash
dumpsys SurfaceFlinger适用场景：modetest底层点亮正常，但系统画面撕裂、掉帧、图层合成异常。 可以查看当前所有图层、HWC合成状态、VBlank中断计数。
2. perfetto trace **(Perfetto UI)**
抓取内核中断、调度、图形子系统事件。
适合：偶现闪屏、随机掉帧、VBlank延迟这类很难复现的间歇性问题。单纯dmesg无法抓到时序类问题。dmesg是离散日志；perfetto是完整时间线。
四、总线、寄存器调试工具
i2c‑tools
大部分Panel、TCON通过I2C读写寄存器，用来下发初始化序列、读取Panel ID。
bash
# 扫描I2C总线设备
i2cdetect -y 1
# 读取寄存器
i2cget -y 1 0x40 0x00
# 写入寄存器
i2cset -y 1 0x40 0x01 0x05可以单独验证：I2C通信是否正常，panel寄存器初始化序列是否成功下发，判断是时序问题还是寄存器下发失败。
五、硬件测量仪器
软件工具只能看软件下发的配置和日志。 如果是高温、压力测试下才偶发的花屏/闪屏，大概率是硬件信号完整性问题：MIPI差分信号。
- 示波器：测量上电时序、复位、电源波形
- MIPI协议分析仪：抓取MIPI数据包，解析LP/HS切换，定位链路层错误。(有必要的话需要将AP发命令改为LP低速)
