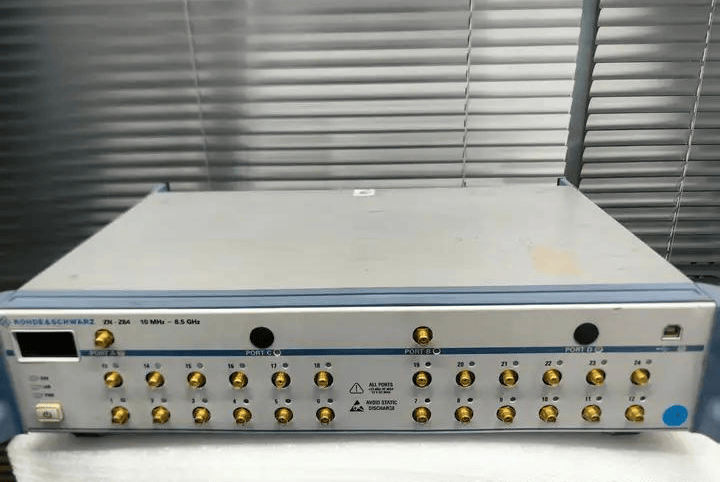

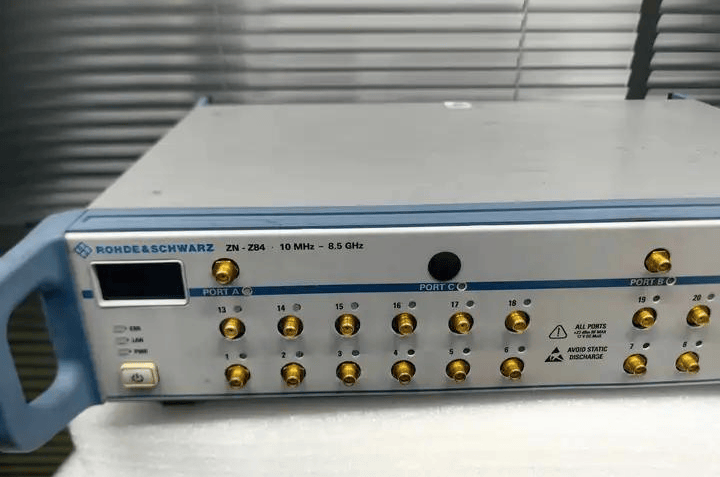

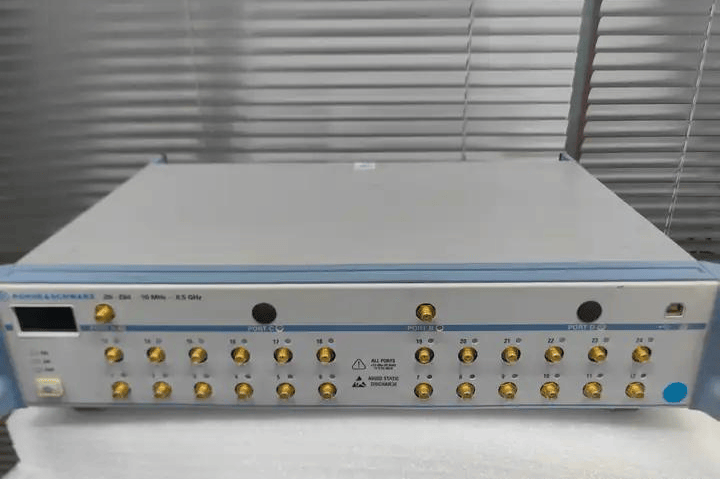

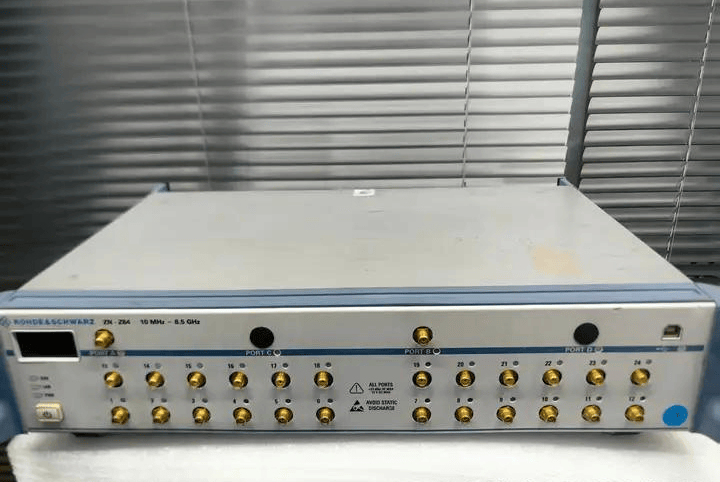

罗德与施瓦茨 R&S ZN-Z84 是一款专为多端口矢量网络分析仪测量设计的可配置射频开关矩阵 。
它主要用于将一台4端口 的矢量网络分析仪（如 R&S ZNB、ZND 或 ZNBT）的测试端口进行扩展，最多可支持 48个测试端口，从而实现对多端口射频组件（如5G手机前端模块、天线阵列、多频段滤波器等）的高效测试
以下是其核心参数和特点的详细说明：
核心参数
主要特点与优势
- 显著降低测试成本：这是 ZN-Z84 最核心的价值。通过它，一台昂贵的多端口 VNA 可以同时服务多个测试工位，大幅提升设备利用率，从而降低单台设备的测试成本 。
- 效率提升 ：在5G滤波器生产线中，使用该方案可将单台VNA的测试产能从500只/天提升至6000只/天 ，设备复用率提升12倍 ，投资回收期缩短至8个月。
高性能与高速切换：采用高性能半导体开关，保证了优异的射频性能（如低插入损耗、高隔离度）和极快的切换速度，满足产线对测试效率的要求 。
易于集成与操作 ：与 R&S ZNB 等矢量网络分析仪深度集成，支持即插即用。分析仪可以自动识别并控制开关矩阵，无需额外配置复杂的硬件驱动 。所有设置都可以通过分析仪的大尺寸触摸屏完成 。
支持完整交叉开关测量：能够实现任意输入端口到任意输出端口的连接，从而完整测定多端口被测设备（DUT）的所有 S 参数
典型应用场景
- 5G 射频前端模块测试：用于测试智能手机和平板电脑中集成了PA、滤波器、开关等的复杂多端口前端模组 。
- 多端口无源器件测试：如多频段滤波器、功率分配器、耦合器、天线阵列等的批量生产测试 。
- 产线多工位并行测试：通过将多个DUT连接到同一个开关矩阵，实现一台VNA同时测试多个器件，极大提升产线吞吐量。
方案对比
在选择多端口测试方案时，R&S ZN-Z84 方案与 R&S ZNBT 多端口 VNA 是互补关系 ：
总结来说，R&S ZN-Z84 是一个高性价比、高性能且易于使用的多端口测试扩展方案，特别适合5G通信时代对多端口射频组件进行大规模、高效率的生产测试。
