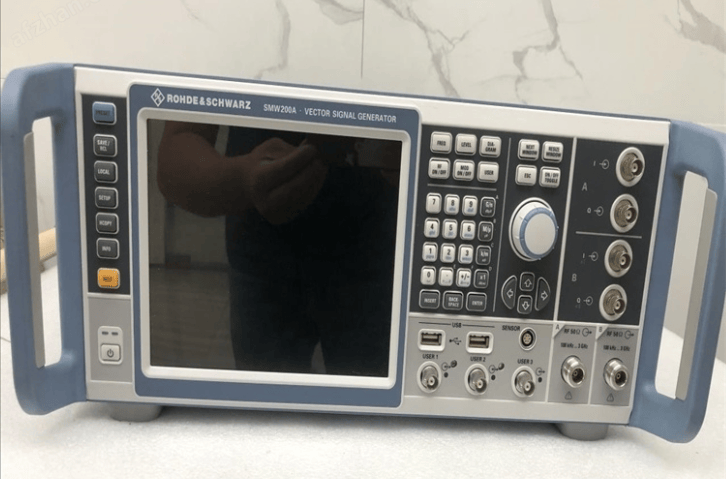

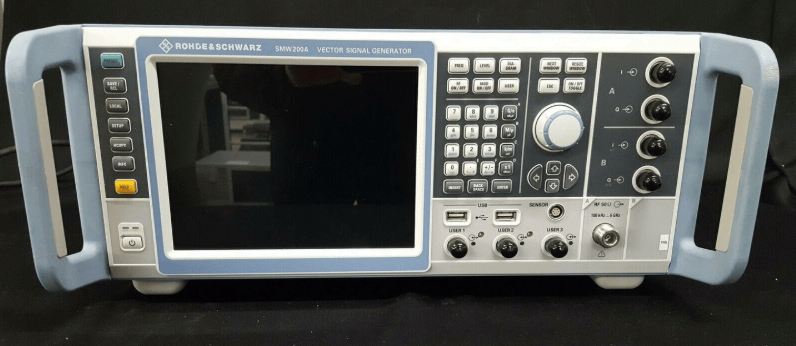

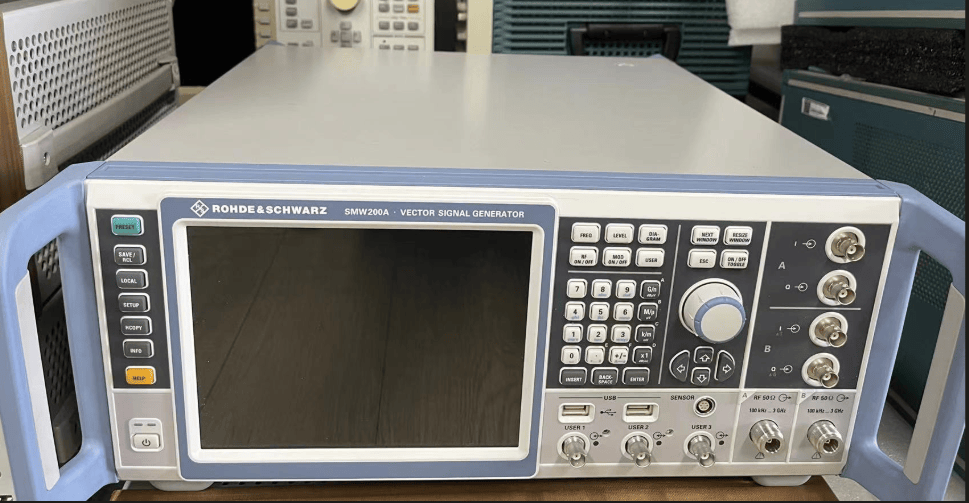

R&S®SMW200A 是罗德与施瓦茨推出的旗舰级矢量信号发生器 ，专为现代通信、雷达和卫星等高端射频测试设计，频率覆盖 100kHz 至 67GHz （双通道模式下最高 44GHz），是目前市场上频率覆盖最广、调制带宽最大的矢量信号发生器之一。
参数 规格 优势
单通道：100kHz~67GHz双通道：100kHz~44GHz 覆盖 5G NR 全频段、毫米波、雷达常用频段
调制带宽 2GHz (内部 / 外部 I/Q) 支持生成最复杂的宽带数字信号
输出功率 +18dBm~-120dBm 适应从低噪声放大器到功率放大器的全系列测试
相位噪声 1GHz 处典型值 - 137dBc/Hz@10kHz 偏移 确保测量精度，适合相位敏感应用
EVM 性能 5G NR 信号低至 0.1%WLAN 信号低至 - 53dB 保证信号质量，满足严苛的通信标准测试
谐波抑制 >3.5GHz 时 <--55dBc 减少杂散信号干扰，提高测量可靠性
集成衰落 最大 800MHz 带宽，支持 8x8 MIMO 无需额外设备即可模拟复杂无线信道
技术亮点与功能特性
- 双路径架构
独立双射频通道：可同时生成两个独立信号，支持 MIMO、多标准并行测试
基带信号复制：一个基带信号可同时驱动两个射频通道，简化 MIMO 测试设置
相位相干：双通道间保持精确相位关系，适合雷达和测向系统测试
- 卓越的调制能力
：支持生成 5G NR、Wi-Fi 7 等超宽带信号
内置基带发生器：无需外接 PC 即可生成复杂波形，最高采样率达 40GS/s
全类型调制支持：AM、FM、PM、脉冲、极性调制，满足各类通信和雷达需求
自定义波形：支持高达 16G 点基带存储器，可存储超复杂信号序列
- 集成式信道模拟
内置衰落模拟器：支持 800MHz 带宽内的多径、多普勒效应等复杂信道模拟
8x8 MIMO 支持：单台设备可模拟完整 MIMO 环境，大幅简化测试系统
GNSS 欺骗测试：双通道同时生成真实和欺骗信号，测试接收机抗欺骗能力
- 雷达与电子战专用功能
脉冲序列生成：配合 R&S®Pulse Sequencer 软件，可生成百万级频率 / 相位 / 幅度捷变脉冲
电子战环境模拟：在 2GHz 基带带宽和 44GHz 射频范围内生成复杂干扰场景
多发射机模拟：安装 SMW-K306 选件后，可模拟多雷达协同工作环境
典型应用场景
基站与终端测试：生成 5G NR 毫米波 (26/28/39GHz) 信号，验证设备发射 / 接收性能
射频组件验证：测试 PA、LNA、滤波器的线性度和杂散特性
新空口技术验证：支持 5G NR Release 17/18 新特性，如增强型 MIMO、载波聚合
车载雷达 (77/79GHz) 测试：生成 FMCW 信号，验证目标检测和测距精度
航空 / 气象雷达校准：模拟复杂目标回波，测试雷达跟踪性能
相控阵雷达测试：通过多台 SMW200A 同步，模拟多目标角度信息
MIMO 终端测试：8x8 MIMO 衰落模拟，评估设备在复杂环境中的性能
Wi-Fi 6E/7 测试：生成 160MHz/320MHz 超宽带信号，测试吞吐量和抗干扰能力
物联网设备测试：支持 NB-IoT、蓝牙等低功耗射频模块的精确特性分析
卫星终端测试：生成 DVB-S2X、QPSK 等卫星信号，验证上行 / 下行链路性能
GNSS 接收机测试：模拟多星座信号 (北斗、GPS、GLONASS)，评估定位精度
抗干扰测试：同时生成正常信号和干扰信号，测试抗干扰算法性能
- 射频组件与模块测试
功率放大器测试：配合包络跟踪选件 (SMW-K540)，测试 PA 的线性度和效率
射频芯片验证：为 SoC 提供高精度激励信号，评估 RF 收发链路性能
滤波器与双工器测试：生成带内 / 带外信号，测量插损和隔离度
主要选件与功能增强
选件型号
功能增强
适用场景
SMW-K306 多发射机模拟 雷达预警接收机测试，多目标场景模拟
SMW-K540 包络跟踪功能 功率放大器线性化和 DPA 测试
SMW-K810 相噪编辑能力 频综系统裕量验证，自定义相噪测试
SMW-K117 Bluetooth 5.x 生成 短距离无线通信设备测试
SMW-K300 高级波形生成 自定义复杂信号序列，雷达脉冲描述字
SMW-B1056/B1067 扩展频率范围至 56/67GHz 毫米波通信、卫星上行链路测试
与同类产品对比
特性
R&S SMW200A
是德科技 PSG 系列
主要优势
频率范围 最高 67GHz 最高 50GHz SMW200A 覆盖更宽毫米波频段
2GHz 1GHz SMW200A 支持更宽基带信号，适合 5G NR
MIMO 能力 8x8 集成式 需外接设备 SMW200A 单台完成完整 MIMO 模拟
信号质量 EVM: 0.1%(5G)相位噪声: -137dBc/Hz 相当 同等顶级性能，但 SMW200A 集成度更高
雷达功能 内置脉冲序列生成电子战模拟 需额外软件 SMW200A 雷达测试更便捷
价格定位 高端旗舰 高端旗舰 同等性能下，SMW200A 功能更全面
总结
R&S®SMW200A 是一款集高性能与多功能于一体的旗舰级矢量信号发生器 ，凭借67GHz 超宽频率覆盖 、2GHz 超大调制带宽 和集成式 MIMO / 衰落模拟 ，成为5G/6G 通信、雷达系统、卫星导航等高端射频测试领域的理想选择。无论是研发阶段的复杂信号生成，还是生产线上的高效测试，SMW200A 都能提供业界领先的性能和灵活性，是连接技术创新与测试需求的桥梁。R&S®SMW200A SMBV100B SMM100A矢量信号发生器
