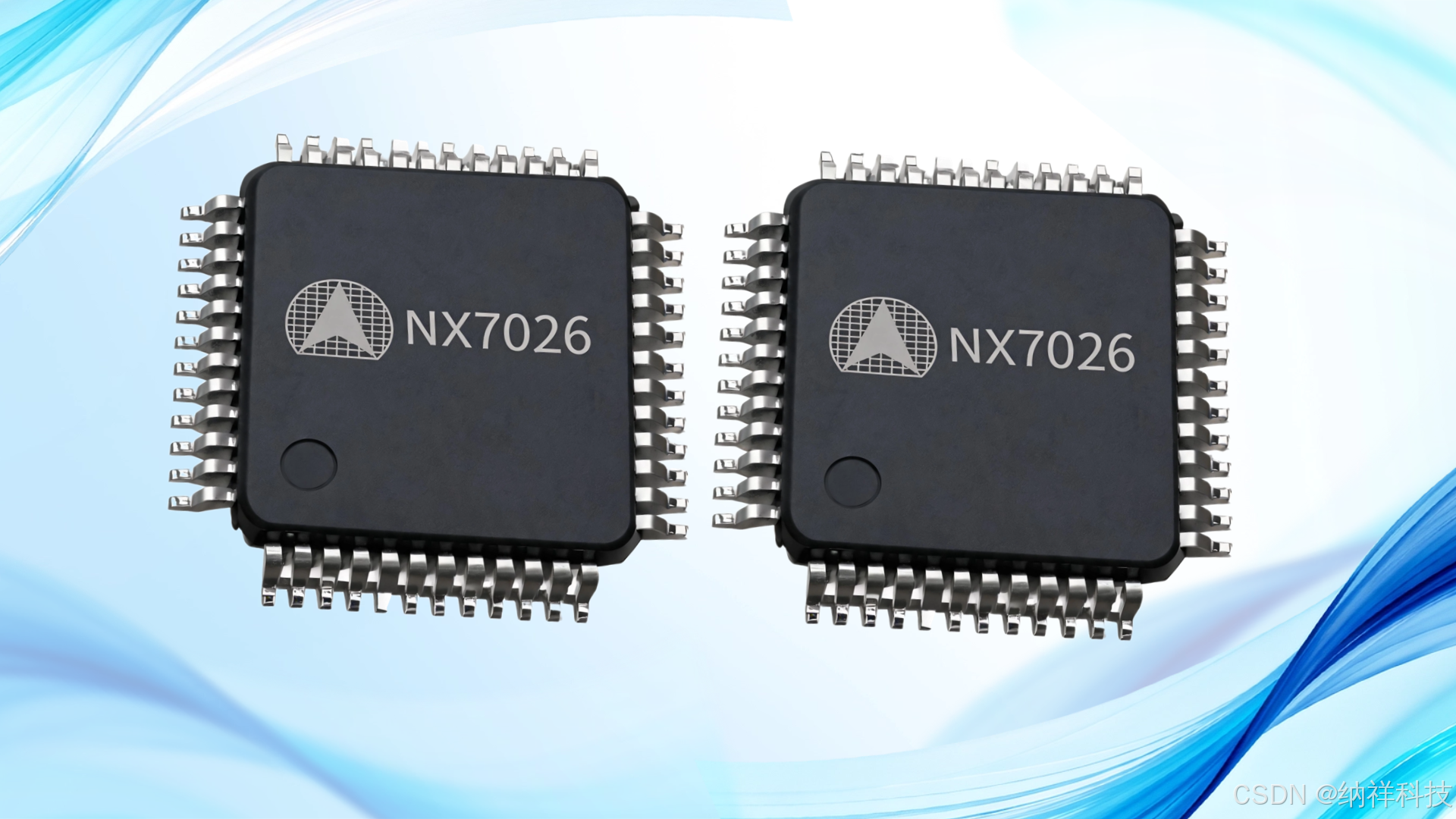

（一） NX7026芯片概述
NX7026 是一款用于 HDMI 输入和 HDMI ARC 音频分离器高性能专用芯片，它具有高速通讯24 bit处理器，能处理高工作频率，支持外部 HDMI 4K/60Hz 全高清输入。
NX7026 芯片内置 HDCP 引擎，提供了经济高效的解决方案，简化了模块设计，降低了产品成本； 它的工作电压范围为 3.3V~5.0V，并提供了 Sleep/Stop 低功耗工作模式，可满足多种不同的低功耗应用需求。
（ 二 ） NX7026芯片特质
①信号输入与音频分离
支持外部 DVD HDMI 1080P/60Hz 及电脑 HDMI 4K/60Hz 信号输入；并通过 HDMI ARC 接口连接智能电视（带ARC端口），实现同步显示与音频分离功能。
②音频回传功能
NX7026 可从显示设备（如 DVD/智能电视/电脑/PS4/PS5/LCD 显示屏）回传音频至功放或音响系统，无需额外音频线缆，简化家庭影音系统连接。
③全数字化传输
全数字化传输确保高品质音频信号，避免模拟传输的音质损失，有效减少信号干扰与衰减。
④高带宽支持
NX7026 支持多声道音频，如 5.1/7.1 声道和杜比全景声，大幅提升音质体验。
（ 三 ） NX7026 主要特性
① HDMI同步显示和音频分离
② ARC 回传
③ 耳机/音响输出，音量与电视同步（可选择）
④ 光纤/同轴输出
⑤ 支持 192KHZ 音频采样率
⑥ 符合 HDMI 1.4b 规范
⑦ 最高支持 HDMI 4K@60Hz 的视频分辨率
⑧ 支持热插拔检测
⑨ ARC 开关
⑩ 3.3V～5V 电源输入
⑪ 2KV 的 ESD 保护
⑫ 工作温度范围：0°C 至+85°C
⑬ LQFP48 封装
（ 四 ） NX7026 应用领域
NX7026 主要被应用在以下的各类设备中：
①家庭影院
②高级音响设备
③企业会议室
④手持设备
⑤游戏和GPS平台
⑥PC外设
⑦工业应用等

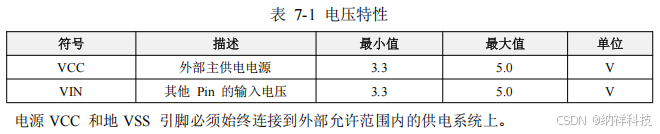

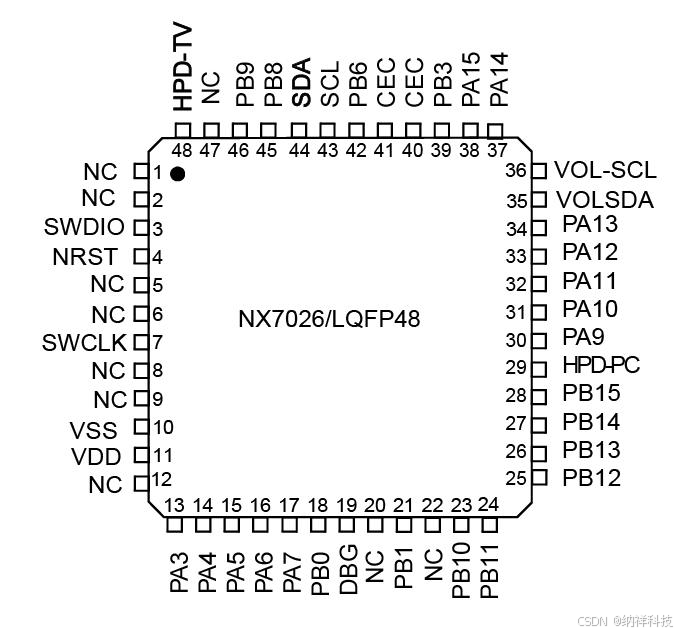

（ 五 ） NX7026管脚配置、电气特性等
