63. OrCAD中Net Alias与Off-Page Connector有什么区别?I Cadence Allegro 电子设计 快问快答

大家好。在OrCAD原理图设计中,Net Alias(网络标签)和 Off-Page Connector(页间连接符)是两种常见的网络标识符号,都用于定义和传递网络名称。初学者往往容易混淆二者的使用边界------它们都可以在同一页面内实现网络连接,但在跨页应用 上存在本质区别:Net Alias 的作用范围仅限于当前页面 ,无法跨越页面边界;而 Off-Page Connector 则专为跨页信号互联而设计,可以在同一工程的不同页面之间建立电气连接。

本次分享将详细解析 Net Alias 与 Off-Page Connector 的异同点,帮助大家在实际设计中正确选用。以下是关键要点总结:

核心对比

对比项 Net Alias(网络标签) Off-Page Connector(页间连接符)
相同点 两者均可用于同一页面内的网络连接,通过相同的网络名称实现电气连通 两者均可用于同一页面内的网络连接,通过相同的网络名称实现电气连通
不同点 作用范围仅限于当前页面,无法跨页 支持跨页连接,可在同一工程的不同页面之间传递信号
适用场景 同一页面内远距离或避免绕线时的网络连接 多页原理图之间的跨页信号互联

关键使用要点

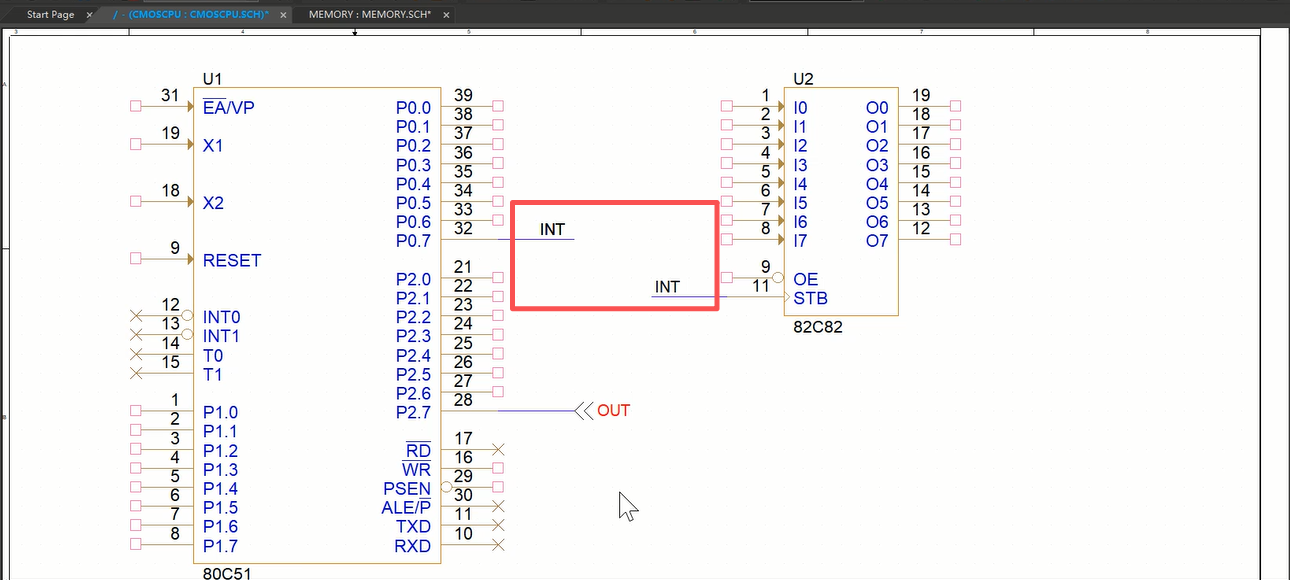

Net Alias(网络标签)

  • 按快捷键 【N】 或通过菜单【Place】→【Net Alias】放置。

  • 适用于同一页面内距离较远、避免长距离走线绕接的场景。

  • 无法跨页识别------在不同页面使用相同名称的 Net Alias,不会被视为同一网络。

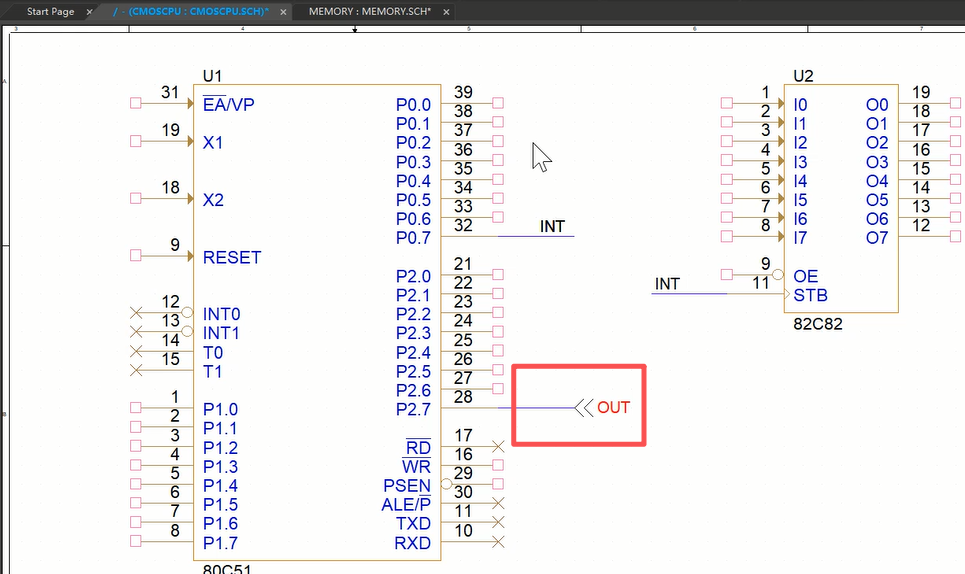

Off-Page Connector(页间连接符)

  • 按快捷键 【J】(或通过菜单【Place】→【Off-Page Connector】放置)。

  • 专门用于多页原理图之间的信号互联。

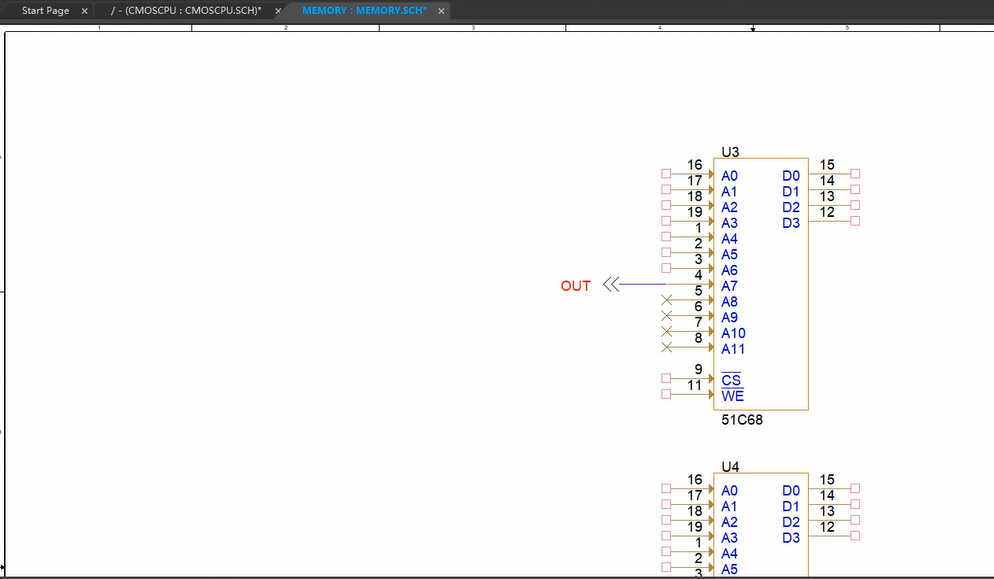

  • 需在不同页面成对放置,方向相反(Left/Right 配对),并确保网络名称完全一致,才能实现跨页连通。

通过以上对比,即可根据设计需求正确选用 Net Alias 或 Off-Page Connector。接下来,让我们通过视频演示,具体看一下在相同网络名称下,Net Alias 跨页失效而 Off-Page Connector 成功连通的典型对比案例。
