本智慧水电站数字孪生可视化平台，基于图扑自研 HT for Web 前端图形组件库搭建完整业务场景，依托标准 HTML5 WebGL 与 Canvas 双渲染内核，构建纯 B/S 架构的轻量化 Web 端可视化系统。项目涵盖水电站三维场景仿真、地理流域可视化、设备状态监测、业务数据看板、视频融合、智能巡检、故障告警等全功能模块，所有前端渲染、交互逻辑、数据可视化、场景仿真能力，均通过 HT 原生 API 与内置组件实现，依托统一技术栈完成全场景开发。
为适配水电站工业运维 7×24 小时稳定运行、海量传感数据实时刷新、二三维场景联动交互的核心需求，项目采用分层前端架构设计，自上而下分为四大核心层级，各层级深度依托 HT 原生能力协同运作，保障系统的稳定性、实时性与流畅度。
数据通信层：基于原生 WebSocket、HTTP 等完成全业务数据对接，联动后端物联网感知系统、两票管理系统、人员定位系统、视频监控系统、水文监测系统。依托 HT 原生 DataModel 数据模型能力，对项目时序数据、设备状态数据、空间地理数据进行统一缓存、订阅与管理，搭建数据驱动视图的联动机制，实现后端数据更新与前端视图渲染的自动联动，保障所有运维数据的实时同步。
渲染内核层：采用 WebGL 内核承载大坝、发电机组、厂区设备等三维场景的建模与渲染工作，通过 Canvas 内核实现 2D 数据看板、统计图表、矢量 UI 组件的绘制，双内核共享统一的材质管理、着色器渲染、资源缓存机制，保障二三维场景渲染的一致性与高效性。
业务组件层：基于 HT 原生图元、拓扑节点、图表控件、地理图层、动画组件，封装适配水电行业的专属业务模块，包括机组状态展示组件、流域地理点位组件、设备参数监测图表、环境数据仪表盘、巡检路径组件等，贴合水电站运维业务场景需求。
交互应用层：封装场景漫游、设备仿真拆解、二三维联动交互、视频查看、故障告警弹窗、数据阈值预警等上层交互逻辑，构建完整的可视化操作体系，满足日常运维、远程巡检、状态监测、展厅展示等多场景使用需求。

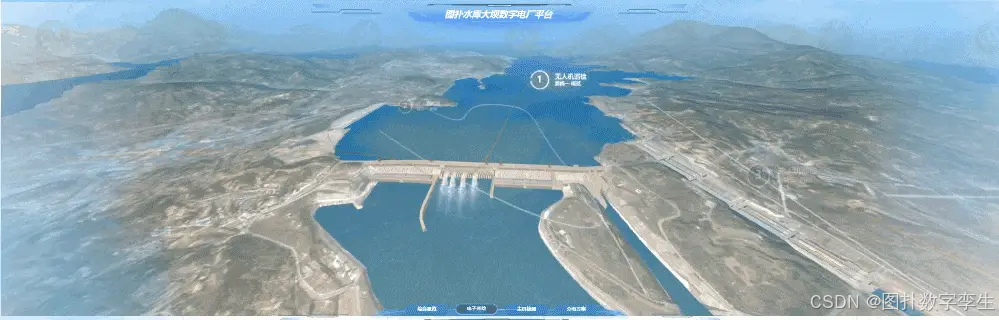

流域信息模块依托 HT 结合地理可视化能力搭建，用于直观展示水电站全域地理布局与水文监测点位分布。系统接入卫星地图瓦片服务，通过引擎原生坐标映射算法，完成经纬度地理坐标与 WebGL 三维空间坐标的精准转换，搭建贴合实际地形的流域底图场景。
基于原生矢量图元开发水文站点标识功能，在流域地图中精准标注中心站、上下游水电站、各类水文监测站等关键点位，每个点位绑定对应水文监测数据。支持鼠标悬浮预览点位实时数据、点击点位触发三维场景视角跳转，快速定位对应水利设备位置。同时搭载原生图层管理能力，可自由切换流域地形、监测点位、厂区布局等图层的显示与隐藏，满足全域概览、局部精细化查看的运维需求。

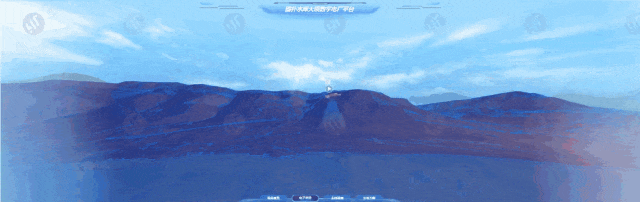

结合水电站真实 CAD 施工图纸与设备参数，完成坝体、船闸、泄洪设施、主副厂房、GIS 室、主变洞等全域场景的轻量化三维建模。模型经过面片优化、纹理烘焙处理后，通过 HT 三维容器完成场景加载与渲染，完整还原水电站物理空间结构。
场景内置自适应交互逻辑，支持鼠标平移、缩放、旋转等常规操作，适配大屏、PC 端等不同终端的浏览交互需求。可实现 LOD 细节层级策略，根据相机视距自动调整模型精度，在保障视觉效果的同时，有效提升大场景渲染性能。

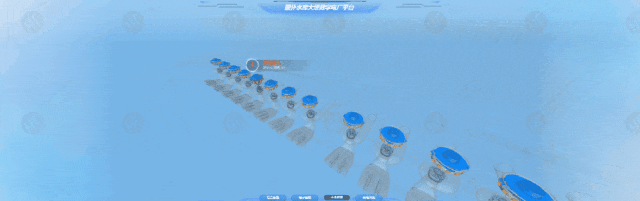

机组整体状态采用六边形蜂巢布局样式展示，通过 HT 原生拓扑节点组件实现自适应蜂巢排列效果。每个节点对应一台水力发电机组，通过节点色彩差异直观区分运行中、停机、检修、故障四种运行状态，让运维人员快速掌握全站机组运行概况。
绑定节点点击交互事件，点击任意机组节点后，侧边面板自动加载该机组的精细化单机运行数据，包含实时有功功率、无功功率、机组转速、导叶开度等核心运行参数。机组振动摆度、轴瓦温度等监测数据，通过原生横向柱状图、时序曲线图进行可视化呈现，清晰展示设备运行数据的实时状态与变化趋势。

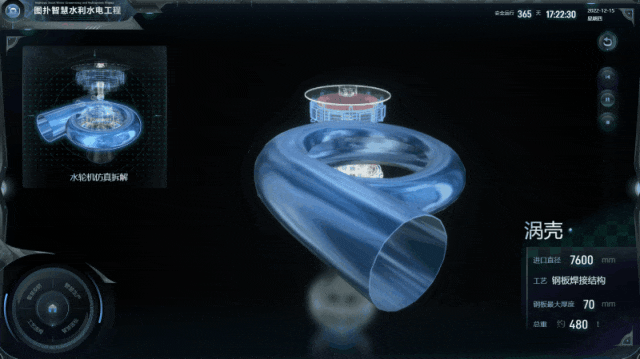

针对水轮发电机组核心设备，基于 HT 原生三维动画与图元管理能力实现仿真拆解功能。将蜗壳、上机架、定子、活动导叶等核心零部件做独立分层处理，通过脚本控制部件的位移、旋转动画，还原设备完整的拆解与组装流程。
仿真过程中，设备零部件可悬浮展示对应的工艺参数，包括设备尺寸、结构工艺、重量等出厂参数信息。同时支持线框透视模式，可隐藏厂区外壳结构，直观展示内部机组设备的布局与结构形态，为设备运维、教学演示提供可视化支撑。

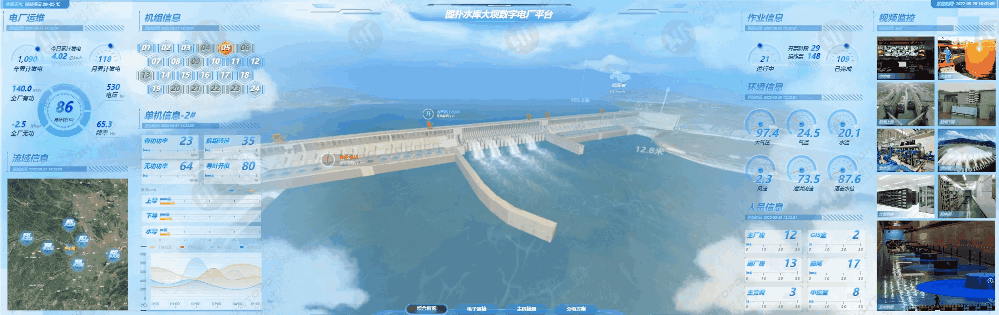

系统基于 HT 原生 UI 与图表组件，搭建一体化水电站运维数据看板，集中整合电厂生产、作业管控、环境监测、人员管理四大类核心业务数据，所有数据视图均通过原生组件适配开发，实现数据实时可视化展示。
HT 可以支持主流 MP4、FLV 转码视频流接入，实现水电站重点区域实时视频预览。系统单独开辟视频展示窗口，集中呈现中控室、水车室、船闸上下游、配电间、发电机层等核心区域的监控画面，支持单窗口全屏查看，满足精细化监控需求。
结合引擎 WebGL 纹理渲染能力，可实现视频融合效果，将实时监控视频画面映射至三维厂区模型对应位置，实现虚拟场景与真实监控画面的深度融合。视频图像处理全程基于 GPU 算力完成，不占用主线程资源，保障多画面同时预览时场景整体运行流畅。
基于 HT 原生路径动画能力，预设多条适配水电站实地布局的电子巡检路线，覆盖大坝主体、周边环境监测点、核心机组设备等关键巡检区域。系统可自动沿预设路线完成场景漫游巡检，巡检过程中实时展示途经点位的环境、设备运行数据，识别数据异常并主动提醒。通过数字化远程巡检方式，替代传统人工实地巡检，提升电站日常巡检效率。
前端订阅设备传感器实时监测数据，搭建智能化故障告警联动机制。当监测到机组异常停机、运行参数超标等故障问题时，系统立即触发双重告警逻辑：三维场景中故障设备模型高亮闪烁、停止运行仿真动画；2D 界面自动弹出告警提示弹窗，精准展示故障设备编号、异常参数、故障发生时间等信息，同时支持一键跳转至故障设备视角，协助运维人员快速定位、排查故障。
基于 HT 原生矢量组态组件，重构水电站完整发电工艺链路可视化场景。通过动态矢量管线、流光动画，仿真模拟上游引水、水轮机驱动运转、发电机发电、升压站变电、电网输电的全流程工艺。动画效果可结合设备实时运行功率动态调整，直观呈现电站发电、配电、输电的完整工作逻辑，可用于厂区成果展示、业务培训、工作汇报等场景。
本项目基于 HT for Web 原生组件库搭建的智慧水电站数字孪生系统，构建了二三维一体化的可视化运维体系，完整覆盖水电站生产监测、设备管控、环境巡检、作业管理、故障预警等核心业务。系统通过数字化、可视化手段，直观呈现水电站物理设备运行状态与全域业务数据，解决了传统水电站运维数据分散、设备状态不直观、巡检效率低、故障响应滞后等问题。
依托轻量化 Web 端架构与高效的渲染能力，系统可稳定适配工业全天候运维场景，有效提升水电站数字化运维、智能化管控水平，为水利水电行业数字化转型升级提供成熟的前端可视化解决方案。
