前言：
嵌入式串口、无线、总线短帧通信场景中，CRC 校验算法运算量大、代码体积大、占用资源多，对于 8 位 / 16 位资源受限单片机完全冗余。
累加和校验凭借代码极简、运算极速、零内存开销，成为工业轻量级通信、传感器上报、设备交互最通用的基础校验方式。
本篇手写一套可直接商用的工业级累加和组件，支持 8bit/16bit 双模式，全参数安全校验、可重入、无全局变量、裸机 RTOS 全平台适配，彻底解决小型设备数据完整性校验问题。
一、累加和校验核心本质与应用场景
1. 什么是累加和校验

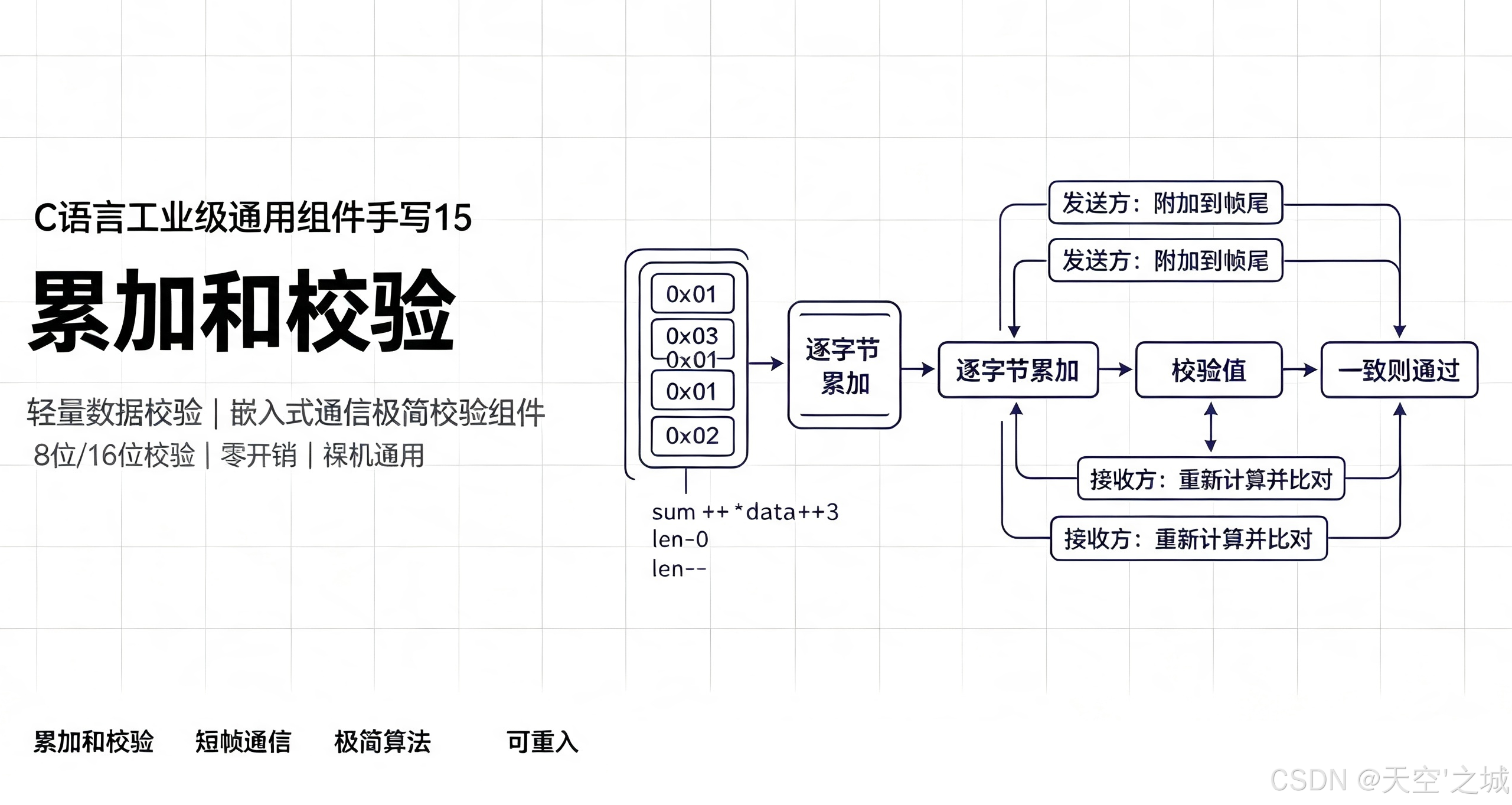

累加和校验是嵌入式最基础的数据校验算法，原理为将一帧数据所有字节逐字节累加，利用数值累加结果的唯一性标识数据完整性。
发送端：计算整帧数据累加和，附加在帧尾发送。
接收端：对接收数据重新累加，与帧尾校验值比对，一致则数据合法，不一致判定为干扰丢包。
核心特性
- 纯遍历累加，无复杂运算，MCU 耗时极低
- 无需缓存、无需查表、不占用 RAM
- 支持任意长度数据帧
- 自然溢出生效，无需额外逻辑处理
2. 解决的核心痛点
- 解决低端单片机算力不足问题：规避 CRC 复杂异或、移位运算。
- 解决短帧通信校验冗余问题：几十字节以内短报文，累加和性价比最高。
- 解决自定义协议无标准校验工具问题：统一项目校验规范，杜绝五花八门手写校验。
- 解决低功耗设备延时问题：校验耗时极短，不影响休眠与实时性。
- 解决代码臃肿问题：百行以内极简实现，不占用 Flash 资源。
3. 典型工业落地场景
- 串口自定义通信协议校验。
- LoRa、蓝牙、WiFi 短帧无线报文校验。
- 传感器单次上报数据完整性验证。
- 设备本地配置、日志、参数简单校验存储。
- 工控板简易点对点通信、下位机上报协议。
二、核心实现原理
1. 基础累加原理
定义初始累加值为 0，从数据首地址开始，逐字节叠加至累加变量，遍历结束后得到最终校验值。
2. 8 位 / 16 位 算法区别
8 位累加和 使用 uint8_t 累加，自动 256 模溢出，占用帧尾空间最小，适合 20 字节以内短帧。
16 位累加和 使用 uint16_t 累加，65536 模溢出，容错率更低、重复概率极小，适合中长数据帧。
3. 工业级溢出机制
嵌入式工程中累加和溢出不做纠错处理。
原因：收发双方运算规则完全一致，溢出时机、溢出数值完全同步，不影响校验比对结果，同时最大程度简化代码、提升运行效率。
三、工业级设计规范
1. 封装设计
完全无全局变量，纯函数式实现。 只读数据运算，不修改原始缓冲区数据。 支持多线程、多中断并发调用，天然可重入。
2. 接口设计
| 接口 | 功能说明 |
|---|---|
| check_sum8 | 8 位字节累加和校验计算 |
| check_sum16 | 16 位字节累加和校验计算 |
3. 鲁棒约束
对空指针、零长度数据做安全拦截，杜绝死机。
变量严格限定无符号整形，避免符号位干扰计算。 指针后置自增遍历，代码高效精简。
4. 线程安全
无静态变量、无全局变量、无状态依赖。
中断、任务并发调用完全安全，无需互斥锁、无需关中断。
四、完整可复用源码
1、checksum.h
#ifndef CHECKSUM_H
#define CHECKSUM_H
#include <stdint.h>
#include <stddef.h>
#ifdef __cplusplus
extern "C" {
#endif
/**
* @brief 8位累加和校验
* @param data 数据源缓冲区
* @param len 数据有效长度
* @return 8位累加校验和
*/
uint8_t check_sum8(const uint8_t *data, size_t len);
/**
* @brief 16位累加和校验
* @param data 数据源缓冲区
* @param len 数据有效长度
* @return 16位累加校验和
*/
uint16_t check_sum16(const uint8_t *data, size_t len);
#ifdef __cplusplus
}
#endif
#endif2、checksum.c
#include "checksum.h"
uint8_t check_sum8(const uint8_t *data, size_t len)
{
/* 安全拦截空指针与空数据 */
if (data == NULL || len == 0)
{
return 0;
}
uint8_t sum = 0;
while (len--)
{
sum += *data++;
}
return sum;
}
uint16_t check_sum16(const uint8_t *data, size_t len)
{
if (data == NULL || len == 0)
{
return 0;
}
uint16_t sum = 0;
while (len--)
{
sum += *data++;
}
return sum;
}五、实战演示
#include <stdio.h>
#include "checksum.h"
int main(void)
{
/* 模拟串口接收数据帧 */
uint8_t test_frame[] = {0x01, 0x06, 0x00, 0x10, 0x00, 0x01, 0x00, 0x0A};
uint8_t sum8 = check_sum8(test_frame, sizeof(test_frame));
uint16_t sum16 = check_sum16(test_frame, sizeof(test_frame));
printf("8位累加和结果: 0x%02X\r\n", sum8);
printf("16位累加和结果: 0x%04X\r\n", sum16);
return 0;
}六、进阶优化方向
-
反码累加和优化 原始累加和容错低，可将最终结果取反，大幅提升错误识别率，工业设备常用。
-
分段累加优化 超长数据包可分段累加，防止单次遍历耗时过长，适配实时性高的系统。
-
查表加速优化 高频大数据校验场景，可预建累加表，将遍历计算转为查表读取，速度翻倍。
-
累加和 + 长度双校验 增加数据长度校验，规避 "数据错位但累加和一致" 的极端错误。
七、面试考点与易错坑点
1.面试问答
Q1：累加和校验的原理是什么？工业上为什么允许自然溢出？
答：逐字节累加数据所有内容得到校验值。收发双方计算规则完全一致，溢出数值、溢出进位完全同步，比对结果依然有效，溢出无需处理，同时最大化精简代码、提高运行速度。
Q2：累加和校验和 CRC 校验核心区别是什么？项目如何选型？
答：累加和无复杂运算、速度最快、资源最小，但容错率低；CRC 通过多项式异或，抗干扰强、可靠性高。 短帧、低干扰、低端单片机、低功耗场景用累加和；长帧、工业强干扰、高可靠通信必须用 CRC。
Q3：累加和校验存在哪些致命缺陷？
答：存在纠错盲区：多字节同时增减相同数值，累加和不变，无法识别错误；数据整体错位、整体偏移也可能校验正常，安全性远低于 CRC。
Q4：为什么本组件可以做到中断与多线程安全？
答：组件无全局变量、无静态变量、无状态缓存，所有变量均为函数局部栈变量，每次调用独立运算，互不干扰，天然可重入。
Q5：8 位累加和与 16 位累加和如何选型？
答：20 字节以内极短帧、节省帧空间选 8 位；20 字节以上中长帧、降低校验碰撞概率、提升可靠性选 16 位。
Q6：项目中如何提升累加和校验的可靠性？
答：可以采用「累加和取反」「累加和 + 数据长度双校验」「双重累加算法」，低成本提升校验准确率，兼顾速度与可靠性。
2.常见坑点
- 未做空指针判断，传入 NULL 导致硬件 HardFault。
- 数据长度传递错误，少算 / 多算字节导致校验完全错位。
- 高干扰工业环境单独使用累加和，导致数据出错无法识别。
- 混用有符号变量累加，符号位溢出导致校验值错乱。
总结
累加和校验是嵌入式工程师必须掌握的最轻量、最高效的数据校验手段，资源占用几乎为零、适配所有低端单片机、适配所有短帧通信场景。
虽然可靠性弱于 CRC，但在绝大多数普通设备通信、本地数据校验场景中完全够用，性价比极高。本组件工业级稳健封装，可直接商用落地，是嵌入式底层通用核心工具组件。
