在电子设备工作过程中,静电干扰、雷击浪涌、电源切换、负载突变等场景都会产生瞬时高压脉冲,这类瞬态电压峰值高、作用时间短,极易击穿芯片、烧毁精密元器件,是电路稳定性的主要隐患之一。TVS二极管(瞬态电压抑制二极管)作为专用的浪涌防护器件,凭借响应速度快、钳位精度高、耐冲击能力强的优势,被广泛应用于电源、信号、接口等各类电路的过压防护,是电子设备电磁兼容与可靠性设计的核心器件。本文将深度拆解TVS二极管的关键电气参数,梳理标准化选型流程与实战技巧,帮助工程师快速完成精准选型。

一、TVS二极管核心工作原理

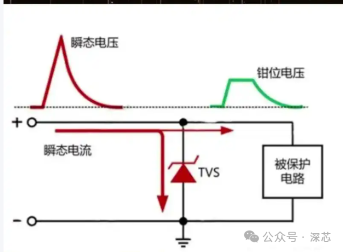

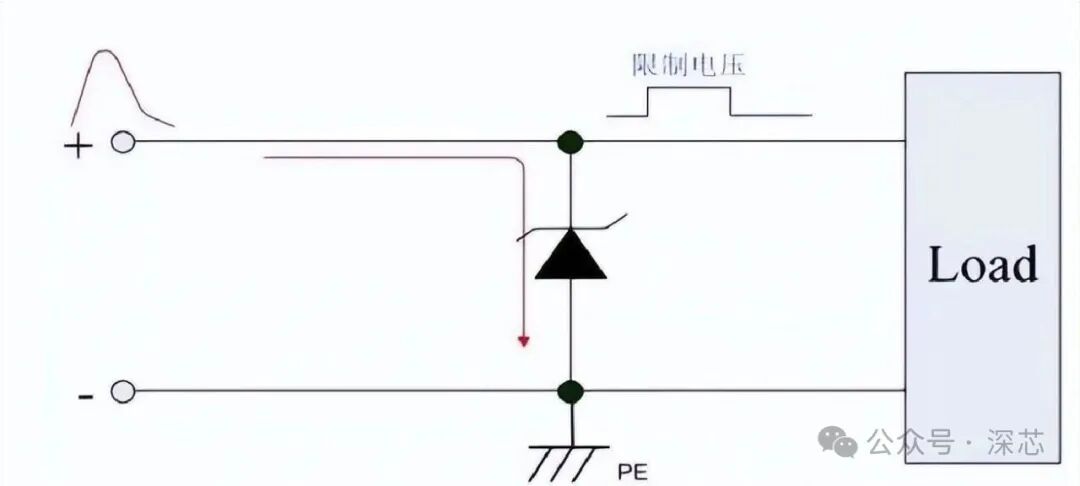

TVS二极管采用并联接入电路的设计,常态下处于反向截止状态,漏电流极小,不会影响电路正常工作。当电路出现瞬态过压脉冲、电压超过器件击穿阈值时,TVS会在纳秒级时间内迅速击穿导通,将瞬时浪涌电流快速泄放到地,同时把电路电压牢牢钳制在安全阈值内。待瞬态干扰消失后,器件自动恢复高阻截止状态,全程不影响电路持续运行,从而实现对后级元器件的全天候防护。

二、TVS二极管六大关键参数详解

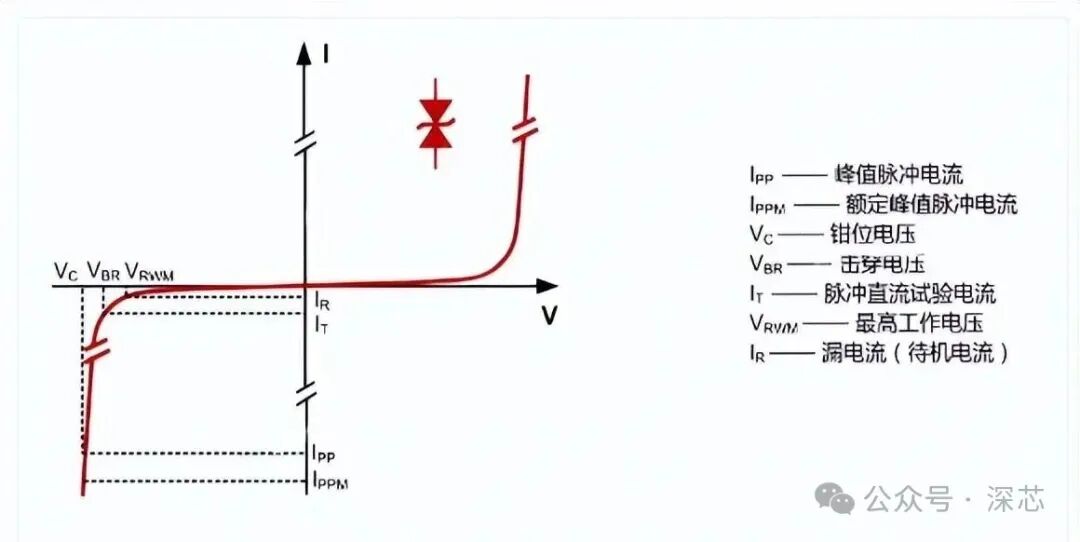

TVS的选型准确性完全取决于核心参数的匹配度,不同参数分别对应电路的常态工作、击穿触发、浪涌耐受、信号适配等关键场景,六大核心参数缺一不可。

1. 反向最大待机电压 VRWM
VRWM是TVS最基础、最重要的选型参数,指器件长期承受的最大反向额定电压,也是保证器件常态不导通、无误触发的核心指标。在该电压条件下,TVS始终保持高阻截止状态,漏电流维持在极小水平,不会对电路工作造成干扰。
工程选型核心原则:VRWM必须大于电路常态最大工作电压,且预留充足余量。直流电源电路中,通常取 VRWM = 1.1~1.2倍电路额定工作电压;交流电路需匹配峰值工作电压,避免电路电压波动导致TVS常态化微导通,引发发热、功耗升高、器件老化等问题。例如12V直流供电电路,应选用VRWM≥13.2V的TVS管。
2. 反向击穿电压 VBR
VBR是TVS的临界击穿电压,指器件通过规定微小测试电流(通常为1mA)时的反向电压,代表TVS从截止到导通的临界点电压。该参数存在一定公差范围,常规器件公差为±5%、±10%。
选型要点:VBR最小值需大于电路最大工作电压的1.2倍以上,杜绝正常工作下器件误击穿导通。同时VBR与VRWM高度联动,同型号TVS的VRWM略低于VBR,二者差值越小,器件的电压利用率越高、防护灵敏度越好。
3. 最大钳位电压 VC
VC是TVS防护性能的核心指标,指器件承受额定峰值浪涌电流时,两端呈现的最大瞬时电压。当浪涌脉冲来袭时,TVS导通泄放电流,电路电压会被稳定钳位在VC数值附近,该电压是后级电路最终承受的最高电压。
核心选型铁律:VC必须严格小于被保护元器件的最大耐受电压。例如3.3V逻辑芯片的最大耐受电压为5V,所选TVS的VC必须低于5V,否则即便器件导通,残留电压仍会击穿芯片。同等功率、同等规格下,VC数值越小,钳位效果越好,防护性能越优异。
4. 峰值脉冲电流 IPP 与峰值脉冲功率 PPM
IPP指TVS在标准浪涌脉冲波形(常见8/20μs、10/1000μs)下,可承受的最大瞬时峰值浪涌电流;PPM为对应峰值脉冲功耗,满足公式 PPM = VC × IPP,直接决定TVS的浪涌吸收能力。
这两个参数是衡量TVS抗冲击能力的关键,选型需匹配电路实际浪涌等级。电源端口、工业设备端口浪涌电流较大,需选用大IPP、大功率TVS;普通信号接口浪涌较弱,可选用小功率型号。同时需注意,高温环境下TVS的功率耐受能力会下降,实际选型需预留1.2~1.5倍的功率余量,避免高温工况下器件失效。

5. 结电容 Cj
结电容是TVS的高频关键参数,指器件PN结的等效电容。结电容数值直接影响电路信号质量,电容越大,高频信号衰减越严重。
场景化选型:电源电路对电容无严格要求,可选用常规大电容、大功率TVS;高速信号电路(USB、HDMI、CAN、RS485、以太网)必须选用低结电容TVS(通常几十pF甚至更低),避免电容过大导致信号失真、带宽衰减、传输延迟等问题,保障高速数据传输稳定。
6. 漏电流 IR

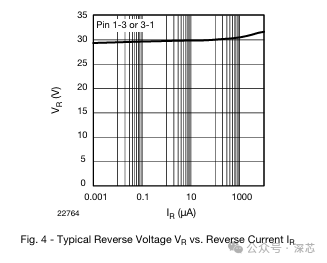

IR(Reverse Leakage Current,反向漏电流)指在TVS两端施加最高工作电压VRWM时的微小反向电流。漏电流与额定电压密切相关:额定电压越低,漏电流越大。

三、TVS二极管标准化选型流程
结合上述核心参数,总结出一套通用、零失误的TVS选型流程,覆盖绝大多数民用、工业电子电路设计场景。
第一步:确认电路工作电压,锁定VRWM规格
根据电路常态最大工作电压,按1.1~1.2倍余量选取VRWM,确保器件常态完全截止、无漏电流干扰、无发热问题。直流电路直接对标额定电压,交流电路需核算电压峰值。
第二步:根据被保护器件阈值,确定最大允许VC
查阅后级芯片、元器件的最大耐受瞬态电压,所选TVS的VC必须低于该阈值,且预留0.5~1V安全余量,杜绝过压击穿风险。
第三步:评估浪涌等级,匹配IPP与PPM
依据电路应用场景的浪涌标准(如民用8/20μs、工业10/1000μs),确认电路最大可能出现的浪涌电流,计算所需峰值功率,选择IPP、PPM大于实际工况的器件,同时考虑高温降额因素。
第四步:根据电路类型,选择方向性与结电容
直流电路选单向TVS,交流、差分信号电路选双向TVS;低速电路无电容限制,高速信号电路优先低结电容型号,兼顾防护性能与信号完整性。
第五步:封装与功耗冗余校验
根据PCB布局空间选择适配封装(0402、0603、SMA、SMB等),大功率场景优先大封装器件,提升散热能力。同时批量设计时预留10%~30%性能余量,适配批量工况差异、温度波动、长期老化损耗。
四、常见选型误区与避坑要点
-
误区一:盲目追求高耐压。VRWM选型过大会导致VC同步升高,降低防护精度,反而无法保护低压精密芯片,需严格按1.1~1.2倍余量匹配。
-
误区二:忽略结电容影响。高速信号电路使用普通大电容TVS,会导致信号畸变、传输失效,是接口电路设计的高频问题。
-
误区三:方向选型错误。直流电路误用双向TVS会增加不必要的损耗,交流差分电路误用单向TVS,无法防护负压浪涌,存在防护盲区。
-
误区四:不做高温降额。常规常温选型未考虑高温功率衰减,设备长期高温工作时TVS易失效、烧毁,需预留功率余量。
