0. 前言

在工业老旧产线改造、车载工控设备、工地安防、多工位设备监测、传统机器视觉升级场景中，大量现场依旧部署AHD模拟高清摄像头 。相比网口相机，AHD摄像头成本更低、布线简单、抗干扰强、适配性更广，是传统工业设备的主流视频采集方案。

但市面上绝大多数主流嵌入式开发板、工控主板存在明显短板：常规RK3588开发板仅支持MIPI、USB、HDMI数字视频输入，完全不支持原生AHD模拟信号采集 。如需多路模拟视频采集，只能外接USB采集卡、外设拓展模块，不仅增加硬件成本、设备体积，还存在帧同步错乱、丢帧卡顿、兼容性差、长期运行不稳定等量产致命问题。

同时，传统视觉设备大多只做视频监控、图像抓拍，缺少工业总线交互能力，无法对接现场传感器、执行器、工控终端，无法实现视频AI分析+设备联动控制，智能化程度极低。

针对以上行业痛点，本文基于原生搭载8路AHD+双CAN总线的RK3588工业平台 ，从零讲解一套纯国产化、可量产的工业边缘方案，实现8路模拟视频同步采集、多路AI并行检测、双CAN总线设备联动、边缘数据处理一体化落地，完美适配传统工业智能化升级场景。

1. 传统工业视觉方案核心痛点

目前老旧工厂、传统工控设备改造普遍面临四大难题，也是很多项目无法量产落地的核心原因：

1.1 无原生AHD采集，依赖外接拓展

通用RK3588、树莓派、X86迷你工控机均无模拟视频解码能力，外接USB采集卡不仅占用外设资源，且多路同时采集时极易出现带宽瓶颈，导致画面卡顿、花屏、随机丢帧，无法满足工业7*24h稳定运行要求。

1.2 多路视频无法硬件同步

外接采集卡为软件轮询采集，8路画面时序不统一，存在毫秒级时序偏差，做多工位对比检测、全景拼接、联动监测时，会出现检测错位、数据失效等问题。

1.3 缺少工业CAN总线交互能力

普通视觉设备只有视频采集功能，无工业总线接口，无法对接现场温度、振动、光电传感器，也无法控制执行机构，只能"看数据"不能"控设备"，无法实现真正的工业智能化联动。

1.4 AI算力与视频调度适配性差

外接采集方案软件占用率极高，多路视频并发采集时CPU负载爆满，NPUAI推理被抢占资源，导致检测帧率暴跌、误检率飙升，完全无法满足工业检测精度要求。

2. RK3588工业版硬件核心优势（8路AHD+双CAN）

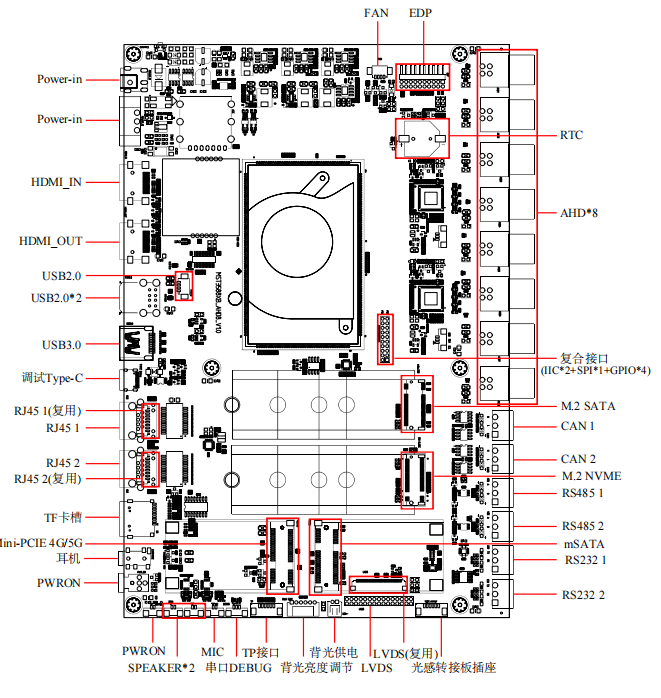

本文采用的RK3588工业硬件平台，针对传统工业场景深度定制，原生硬件集成8路AHD高清采集、两路独立CAN总线，无需任何外接模块，从硬件底层解决传统方案稳定性差、拓展繁琐的问题。

2.1 8路AHD硬件同步采集

板载专用模拟视频解码芯片，支持8路1080P@25fps AHD信号同时输入，硬件级统一时序采样，所有画面帧同步对齐，无软件延时、无时序偏差。可轻松实现多工位同步质检、设备全方位监测、双目/多目视觉分析、产线全景监控，适配绝大多数传统工业模拟相机改造场景。

2.2 双路CAN总线独立通信

搭载两路完全独立的CAN2.0B总线接口，支持总线监听、数据上报、指令下发、设备联动。双CAN架构可实现总线冗余备份，一路负责传感器数据采集，一路负责设备控制指令输出，互不干扰，大幅提升工业现场抗干扰能力与系统稳定性，可直接对接工业传感器、驱动器、PLC、工控终端。

2.3 RK3588原生AI算力加持

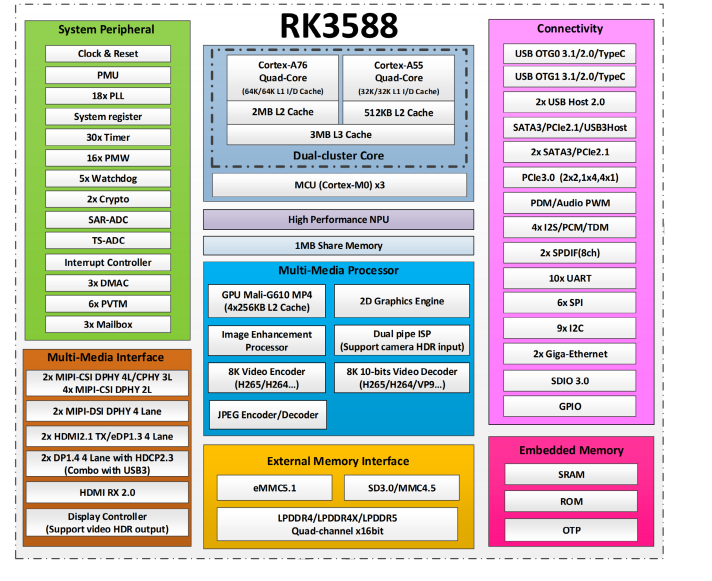

RK3588内置6TOPS高性能NPU，支持INT8/FP16模型量化推理，可同时承载多路视频AI任务，支持缺陷检测、目标识别、行为分析、状态判定、尺寸测量等工业算法。硬件解码分担CPU压力，实现视频采集不抢算力、AI推理不卡帧 。

2.4 丰富工业外设适配现场改造

除核心AHD、CAN接口外，平台搭载RS485、RS232、千兆以太网、GPIO等常规工业接口，兼顾数据采集、网络传输、外设拓展，一站式满足老旧设备智能化改造需求。

3. 整体方案架构设计（纯软件分层，极简稳定）

本方案采用硬件采集+软件分层处理的轻量化架构，无多余硬件模块，结构简单、调试方便、量产稳定性高，分为三层业务逻辑。

3.1 硬件采集层

通过硬件解码芯片完成8路AHD模拟视频同步采集、信号降噪、画面解码，硬件输出标准化视频流，保证帧时序统一、画面稳定无卡顿；双CAN总线硬件层完成差分信号收发、抗干扰滤波，保障工业数据稳定传输。

3.2 边缘AI分析层

RK3588 NPU并行处理8路视频流，实时完成工业缺陷检测、异常识别、状态研判，输出精准的检测结果、坐标数据、状态信号，支持多模型并行推理，适配复杂多场景检测需求。

3.3 工业总线联动层

系统根据AI检测结果与传感器数据，通过双CAN总线实现设备联动：异常自动报警、超标停机、状态数据上传、执行机构动作控制，真正实现视觉感知+智能分析+设备控制一体化。

4. 核心业务落地流程

整套方案落地流程简洁高效，完全适配工业量产逻辑：

硬件8路AHD同步采图 → 硬件解码输出视频流 → RK3588 NPU多路AI并行检测 → 异常逻辑判定 → 双CAN总线数据交互 → 现场设备联动响应 + 数据本地存储/云端上报

全程无外接拓展设备、无冗余硬件，链路短、故障率低、实时性好，非常适合大批量工业改造项目。

5. 双CAN总线分工策略（工业量产最优方案）

两路CAN独立工作、各司其职，避免单总线数据拥堵、指令冲突：

CAN1：传感器数据采集总线：负责对接温度、湿度、振动、光电、压力传感器，实时采集现场工况数据，为AI分析提供数据支撑，实现视觉+工况多维度智能研判。
CAN2：设备控制输出总线：专门负责下发控制指令，完成设备启停、异常报警、调速、停机等联动操作，独立控制总线可杜绝采集数据干扰控制指令，保障设备运行安全。

6. 落地应用场景

该方案针对性解决传统工业、老旧设备智能化升级难题，适配场景极广：

老旧工业产线多工位视觉监测改造
车载多路监控+车身CAN数据联动分析
工厂设备全方位AI安防、异常行为检测
传统机械设备状态监测、故障智能识别
工业边缘网关：视频AI分析+总线数据采集一体化设备

7. 方案核心优势总结

原生硬件适配：板载8路AHD、双CAN，无需外接采集卡，硬件极简，故障率极低
多路同步稳定：硬件级帧同步，8路画面时序统一，无丢帧、无卡顿
算力充足高效：RK3588 NPU多路并行AI推理，CPU负载低、检测帧率稳定
工业总线可靠：双CAN独立分工，抗干扰强，适配复杂工业电磁环境
低成本易量产：国产化方案、结构简单、调试便捷，适合批量落地

8. 总结

在工业智能化改造浪潮中，很多老旧设备无法替换原有模拟摄像设备，接口不匹配、稳定性不足、无法联动控制是最大改造难点。基于RK3588的8路AHD+双CAN工业方案，精准适配传统工业现场需求，凭借原生硬件接口、强劲边缘AI算力、稳定的工业总线通信能力，实现了多路高清视频同步检测与工业设备智能联动。

该方案摒弃了繁琐的外接拓展硬件，架构轻量化、运行稳定、成本可控，是目前传统AHD设备智能化升级、工业边缘AI工控落地的优选国产化方案。
