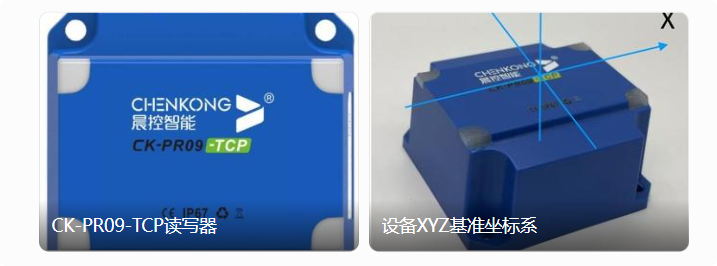

CK-PR09-TCP 采用13.56MHz 多天线相位差 PDOA 测角测距技术，属于工业高精度定位专用高频 RFID，完美覆盖龙门吊全场景需求，同时解决普通 RFID 精度不足问题：
1. 超强金属与恶劣环境适应性（延续低频 RFID 优势并升级）
13.56MHz ，整机 IP67 防护，无惧粉尘、油污、高温、水雾、强光，无光学部件，完全免清洁维护；配套 CK-TPS 系列抗金属 / 耐高温无源标签，直接贴装轨道、吊钩金属表面，无信号衰减。
2. 行业六自由度毫米级精准定位（核心差异化优势）
普通低频 RFID 仅区分 "是否到达站点"，CK-PR09-TCP 可实时解算完整空间数据：
- XY 平面定位精度 ±0.1mm，Z 轴高度精度 ±0.1mm；三轴角度（横滚 / 俯仰 / 偏航）测量精度优于 0.1°；
- 检测区间 XY±40mm、Z 轴 20~80mm，行车驶入站点检测范围后，持续输出实时偏移数值，而非仅触发单一开关信号；
- 可实现龙门吊 **±1mm 极致精准停靠 **，满足钢卷码垛、渣罐落位、设备吊装零磕碰要求。
3. 高速动态稳定识别
支持最高 3m/s 行车高速移动识别，大车、小车快速行驶经过工位无漏读、无跳点；内置卡尔曼滤波、金属多径相位补偿算法，行车震动、钢结构反射不会造成坐标抖动丢失。
4. 纯无源标签，全生命周期免维护
定位标签无需电池供电，依靠读写器射频能量激活，使用寿命近乎无限；无易耗品，区别于有源定位标签，彻底省去电池更换、定期巡检成本。
5. 全工业协议开放集成，适配龙门吊电控系统
原生支持 Modbus TCP/IP、EtherCAT、EtherNet/IP、CANopen，可选 PROFINET；标配以太网 + RS232 接口，可无缝对接西门子、倍福、汇川、罗克韦尔等主流龙门吊 PLC、变频控制系统、MES 调度上位机；实时上传坐标、角度、工位 ID 多组数据，无需二次协议转换开发。
6. 全流程数据追溯与智能调度
每个工位停靠的三维坐标、姿态偏差、停靠时间、行车编号实时上传车间工业网络；上位机自动存储作业日志，可统计停靠偏差、作业时长、设备故障点位，用于产能优化、设备预测性维护、安全事故溯源。
三、龙门式行车整体部署方案
1. 硬件安装布局
（1）车载端（龙门吊大车 + 起重小车）
- 大车端梁两侧各安装 1 台 CK-PR09-TCP 读写器，用于识别轨道沿线工位标签，采集大车 X 轴位置、车体偏航角度；
- 起重小车底部固定 1 台 CK-PR09 读写器，对准吊钩下方工位，采集小车 Y 轴横向偏移、吊具 Z 轴高度、吊具倾斜姿态；
- 读写器通过工业交换机接入车载 PLC，实时传输六自由度定位数据。
2）地面工位标识端
在龙门吊轨道每个作业站点（卸料位、钢卷垛位、设备安装位、检修位）固定无源定位标签：
- 常规金属轨道：选用 CK-TPS9030 方形抗金属标签；
- 高温 / 旋转吊钩工位：选用 CK-TPS3008 圆形耐高温标签；

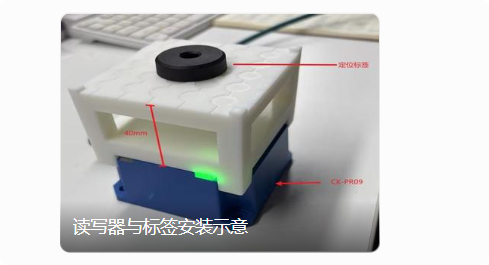

- 安装规范：读写器与标签垂直间距控制 40mm，处于最优检测区间，保障微米级精度稳定输出。
2. 电控控制逻辑（全自动精准停靠流程）
- 粗定位阶段：龙门吊高速向目标工位行驶，CK-PR09-TCP高精度RFID定位读卡器 识别标签 ID，PLC 确认目标站点，控制行车一级减速；
- 精定位纠偏阶段：行车进入 ±40mm 高精度检测区间，设备持续输出 X/Y 偏移量、车体偏航角；PLC 实时调整大车左右行走电机速度差、小车横向速度，动态修正偏移与倾斜；
- 到位联锁阶段：当 X/Y 坐标误差≤±1mm、吊具倾斜角度＜0.1° 时，PLC 输出到位信号，自动停止行车，触发吊具下放、夹具夹紧、卸料等作业动作；
- 安全防护逻辑：若实时检测到吊具倾斜角度、车体偏移超出安全阈值，系统立即制动行车，防止工件碰撞、侧翻。
四、典型落地应用场景实例
场景 1：钢厂龙门行车钢卷自动码垛
原有普通低频 RFID 仅能粗定位，停靠偏差 5~15mm，钢卷频繁磕碰损耗；改造 CK-PR09-TCP 方案后：
- 库区所有垛位部署抗金属无源标签，行车搭载高精度读写器；
- 实时输出微米级坐标与吊具俯仰角度，联动天车防摇算法，吊装摆动收敛时间缩短 60%；
- 稳定实现 ±01mm 精准码垛，钢卷磕碰损耗下降 98%，取消编码器每日回零校准，单跨年节省运维人工 180 工时。
场景 2：重型车间龙门吊设备安装精准对位
大型机床、模具吊装要求工位对位误差＜1mm，传统机械限位、普通 RFID 无法满足；CK-PR09-TCP 实时输出三维坐标，行车自动分段减速、动态纠偏，无需人工反复微调，单台设备吊装作业时长缩短 30%，消除人工对位安全风险。
场景 3：码头龙门吊集装箱精准落箱
码头高盐雾、强电磁、粉尘环境，光学设备极易失效；CK-PR09-TCP具有IP67 防护，适配海边工况，无源标签免维护，集装箱垛位精准停靠，实现无人化自动落箱，多台龙门吊协同调度，堆场周转效率提升 25%。
五、CK-PR09-TCP 高精度 RFID定位读卡器 vs 普通低频 RFID读卡器核心对比
表格
| 对比维度 | 普通低频 RFID （125K/134.2K） | CK-PR09-TCP 高精度 RFID （13.56MHz 相位检测） |
|---|---|---|
| 定位原理 | 仅读取标签 ID，判断有无站点，依靠信号强度粗略测距 | 多天线相位差 PDOA 算法，解算三维坐标 + 三轴姿态角 |
| 定位精度 | 厘米级（±20~50mm） | XY/Z±1mm 毫米级，停靠控制可达 ±1mm |
| 姿态检测 | 无角度数据，无法检测吊具 / 车体倾斜 | 同步输出三轴角度，精度优于 0.1°，支持动态纠偏、防摇 |
| 检测输出 | 仅站点编号、粗略距离 | X/Y/Z 坐标、三轴角度、标签 ID 多组实时数据 |
| 运维能力 | 无源免维护，但仅粗定位，仍需人工微调对位 | 无源标签无耗材，设备无光学部件，全流程免校准免清洁 |
| 系统价值 | 仅实现站点识别，基础自动化 | 支撑全自动无人吊装、智能防摇、多车协同调度、作业数据追溯 |
六、方案总结
普通低频 RFID 仅能解决龙门吊站点粗识别 基础需求，适合低精度、简单人工辅助作业场景； 华翔天诚科技推荐的CK-PR09-TCP 高精度 RFID 定位系统，在保留低频 RFID 抗金属、耐恶劣环境、非接触、高速识别、易对接 PLC 全部优势的基础上，突破精度瓶颈，实现毫米级六自由度空间感知，同时满足龙门吊三大核心刚需：
- 高可靠：无光学部件、无源标签、IP67 防护，粉尘 / 高温 / 金属环境全天候稳定运行，免维护；
- 超高精度：±1mm 空间定位、0.1° 角度检测，支撑 ±1mm 全自动精准停靠，杜绝工件磕碰；
- 深度集成：全主流工业总线兼容，可对接 PLC、MES 调度系统，输出完整空间数据，是龙门吊真正实现无人化、智能化、柔性自动化的核心感知方案。
在工业 4.0 重型起重智能化升级趋势下，针对全自动无人行车、高精度吊装场景，华翔天诚科技推荐的CK-PR09-TCP 高精度相位 RFID 定位是传统普通低频 RFID、机械限位、编码器、视觉方案的最优升级替代方案。
