高密度电气控制柜内的嵌入式 Linux 蜂窝网关内存裁剪与微型硬件看门狗高可用保活实践

摘要： 在工业互联网新型基础设施规模化部署的浪潮中，根据目前关于推动工业互联网高质量发展的最新规划，到2030年全国将建设5万张工业5G专网，并全面实现重点行业规上工业企业安全分类分级普及率达到80%的目标。在这一技术背景下，大量的边缘数据接入节点不得不被强行嵌入到老旧车间空间极度受限、空气对流极差的微型电气控制柜内部。这种极端的物理空间限制带来了严酷的局部积热与高发热量隐患。本文将深入解析如何在基于 Linux 架构的高紧凑蜂窝工业路由器 内部，通过重构内核内存、裁剪不必要的后台进程以降低 CPU 功耗发热，并配合物理层硬件看门狗（Watchdog）构建毫秒级死锁自愈机制，确保系统在狭小工况下长效保持安全隔离状态。

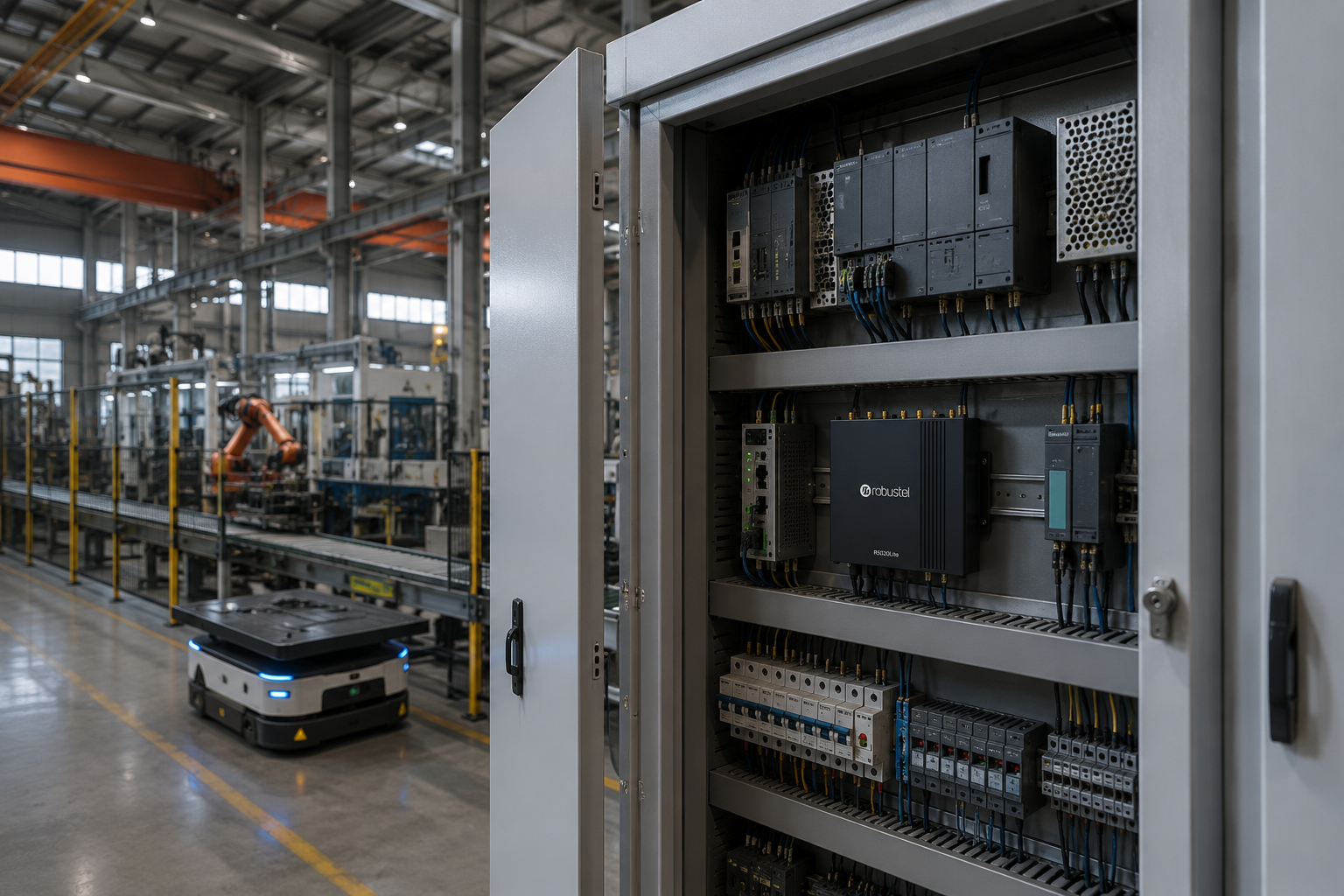

导语： 对于常年坚守在智能制造技改底层的物联网系统架构师而言，宏大的核心产业增加值目标固然催人奋进，但在具体的工程现场，最真实的考验莫过于如何在一台被接触器和变频器塞得毫无缝隙、且夏季内部温度逼近 60°C 的旧电气控制箱内，布置一台绝对不断线、绝对不触发过热保护死机的边缘5G网关。在空间极度压缩的物理绝境下，传统的通过安装散热风扇或采用巨型机外散热装甲的手段全部宣告失效。我们必须将视线转向嵌入式系统内核，通过极度苛刻的代码级裁剪降低网关芯片的运算发热功耗，并结合底层硬核看门狗控制流，实现设备在无人现场的高可用性。这是保障边缘网络节点满足安全分类分级合规大考的技术根本。

系统内核裁剪：降低密集高并发下 CPU 发热量的内存优化策略

在空间受限且密闭的控制箱内，CPU 执行复杂的 NAT 隔离与状态检测防火墙运算时，高密度的上下文切换（Context Switching）和内存页频繁换入换出（Page Swapping），是导致网关主芯片功耗攀升、热量积聚的核心根源。

为了将处理器的功耗维持在极低的静默水平，我们必须通过关闭 Linux 内核中非必需的子系统（如多余的打印调试、IPv6 过渡透传等），并对内核 TCP 读写缓冲区进行精准的"限流限制"，以空间换取低温度运行环境。以下是针对高密度的嵌入式网络系统优化的内核 sysctl 安全降噪配置：

Ini, TOML

复制代码

# 高密度密闭电气柜边缘网关低功耗降温内核调优参数
# 部署路径: /etc/sysctl.d/60-low-power-embedded.conf

# 1. 严格限制 TCP 读写缓冲区的过大分配，防止大流量突发时内存高负载运行导致发热
net.ipv4.tcp_rmem = 4096 16384 262144
net.ipv4.tcp_wmem = 4096 16384 262144

# 2. 禁用内核文件的动态内存脏页频繁刷新，减少磁盘 I/O 带来的电能损耗与发热
vm.dirty_background_ratio = 5
vm.dirty_ratio = 10

# 3. 缩短死锁连接的垃圾回收周期，减轻网络过滤追踪表（conntrack）在大带机量下的内存空转消耗
net.netfilter.nf_conntrack_tcp_timeout_established = 3600
net.netfilter.nf_conntrack_tcp_timeout_close_wait = 30

# 4. 彻底关闭多余的内核打印，减少用户态与内核态之间的系统调用频繁交互
kernel.printk = 3 4 1 3

基于物理层独立硬件看门狗的底层系统死锁自愈脚本实践

在空间极其狭窄的配电柜内部，长期的热量积聚即使不破坏半导体结构，也极易引发蜂窝基带芯片（Modem）发生底层的逻辑锁死（网卡能分配到 IP 却完全无法转发任何数据包）。为了达成真正的无人值守高可用，必须利用主板上完全独立的硬件看门狗芯片进行定时喂狗，并在脚本检测到网络处于假死状态时，果断停止喂狗以触发整机的硬件级冷重启。

以下是运行在嵌入式 Linux 网关内部、与底层物理硬件看门狗芯片联动的自动化探活与自愈控制源码：

Bash

复制代码

#!/bin/sh
# 边缘高可用节点：微型硬件看门狗状态探活与低功耗保活守护进程
# 部署路径: /sbin/embedded_watchdog_daemon

WDT_DEVICE="/dev/watchdog"  # 物理看门狗芯片暴露的设备节点
TARGET_SERVER="114.114.114.114" # 专网内高可用的核心 DNS 作为探活目标
LOG_FILE="/var/log/wdt_monitor.log"
FAIL_LIMIT=4
FAIL_COUNTER=0

echo "$(date '+%Y-%m-%d %H:%M:%S') : Micro Hardware Watchdog Daemon Started." >> $LOG_FILE

# 1. 打开物理看门狗设备文件 (一旦打开，芯片将启动物理倒计时，通常为 60 秒)
if [ ! -c "$WDT_DEVICE" ]; then
    echo "CRITICAL ERROR: No hardware watchdog chip detected. Exiting daemon." >> $LOG_FILE
    exit 1
fi

# 保持看门狗文件描述符持续处于开启状态，防止被内核自动释放
exec 3> $WDT_DEVICE

# 2. 定时喂狗与网络多层探活双向循环
while true; do
    # 模拟发送单字节字符至看门狗设备节点，触发物理计数器强制复位（俗称"喂狗"）
    echo -n "V" >&3

    # 针对 5G 专网接入层的健康度进行深度 ICMP 探测，限时 3 秒防止假死挂起
    ping -c 2 -W 3 $TARGET_SERVER > /dev/null 2>&1

    if [ $? -ne 0 ]; then
        FAIL_COUNTER=$((FAIL_COUNTER+1))
        echo "$(date '+%H:%M:%S') : Network probe anomaly detected. Failure sequence: $FAIL_COUNTER" >> $LOG_FILE

        # 阶梯式自愈：如果是网络接口虚拟挂死，优先执行应用层的软件网卡复位
        if [ $FAIL_COUNTER -eq 2 ]; then
            echo "$(date '+%H:%M:%S') : Attempting software interface network refresh..." >> $LOG_FILE
            ifdown wwan0 && sleep 2 && ifup wwan0
        fi

        # 【物理绝杀机制】连续多次探测完全失败，判定为主芯片或基带严重过热锁死
        if [ $FAIL_COUNTER -ge $FAIL_LIMIT ]; then
            echo "$(date '+%H:%M:%S') : ALERT! System irreversible freeze detected. Stop feeding watchdog!" >> $LOG_FILE

            # 关闭文件描述符并在退出时不发送特殊的 'V' 字符
            # 物理看门狗芯片在接下来的数秒内（倒计时耗尽）会直接拉低主板复位引脚，执行整机硬件重置（冷启动）
            exec 3>&-
            exit 1
        fi
    else
        # 链路完全畅通，平滑清空计数器，维持平稳低功耗运行
        FAIL_COUNTER=0
    fi

    # 每隔 15 秒执行一次探活与喂狗动作，该间隔远低于硬件看门狗的 60 秒硬超时阈值
    sleep 15
done

边缘节点的状态网络硬隔离策略

为了在保证低功耗的同时，达成 IEC 62443 与分类分级审查要求的极强边界防御，我们必须在底层利用 iptables 构建"零流量泄漏"的状态隔离区：

Bash

复制代码

# 1. 默认丢弃所有非白名单允许的转发报文
iptables -P FORWARD DROP

# 2. 针对紧凑网口定义安全防区：eth0 绑定核心 PLC 控制总线，禁止任何未授权端口主动流入
iptables -A FORWARD -i eth0 -o wwan0 -p tcp --dport 443 -j ACCEPT

# 3. 彻底封锁来自 5G 专网侧所有主动发起的端口扫描数据包，从源头上保持隐身状态
iptables -A INPUT -i wwan0 -m conntrack --ctstate NEW -j DROP

# 4. 放行已在连接跟踪状态机内登记、属于 ESTABLISHED 的合法业务回包
iptables -A FORWARD -m conntrack --ctstate ESTABLISHED,RELATED -j ACCEPT

常见技术排雷与工程实施经验

问题1：在极度狭小、无风扇无对流的电控柜内，如何准确核算网关芯片的最高结温（Junction Temperature）风险？

回答：不能单看柜内的环境空气温度。工程师应当在设备满载进行高速 5G 压力测试时，通过调用内核底层的温度传感器接口（例如 cat /sys/class/thermal/thermal_zone0/temp）直接读取核心硅片的真实温度。如果结温逼近 85°C 的临界点，上述看门狗脚本中必须加入自适应限流策略（Thermal Throttling），通过动态压低基带的上下行包转发速率来强行降低发热量，保护设备不发生物理性烧毁。

问题2：如果发电机频繁启停导致柜内开关电源输出 24V 直流电产生极高频的尖峰脉冲（Spike），系统如何不发生死机？

回答：在面临这种微观物理供电恶劣的场景下，除了软件层面的自愈，硬件选型时必须审查网关是否具备宽直流电压输入能力。其电源输入端应当配备高阻抗的共模电感与高规格的 TVS（瞬态电压抑制）二极管。这种两级物理滤波机制能在微秒级内将数千伏的尖峰浪涌电流钳位消除，确保主板上的嵌入式 Linux 系统不会因为电压瞬间跌落或突升而发生内核崩溃。

总结： 在全面向新型工业化迈进并大范围攻坚 5G工厂落地的征程中，老车间配电柜内空间狭小带来的积热与布线阻碍是一道必须通过软硬件协同攻克的物理命题。通过精简嵌入式系统内核的网络内存开销、编写具备高灵敏度的硬件看门狗自愈代码，结合原生支持标准导轨夹具、物理几何体积克制至极的高标准蜂窝工业路由器 平台，网络安全工程师与技改团队能够以极具性价比的工程预算，为传统制造企业精准建立起永不断线、行稳致远的安全数字化桥梁。
