前置基础概念
- AS（自治域）：一套统一 OSPF 进程的全部设备，比如整个联通内网是一个 AS。
- ASBR（自治域边界路由器）：同时运行 OSPF + 其他路由协议（静态、RIP、BGP），把外部路由引入 OSPF 的路由器。
- 1/2/3 类 LSA：仅描述AS 内部 路由；4、5 类专门处理AS 外部路由。
一、Type5 LSA 外部 LSA（AS External LSA）
1、核心作用
描述整个 OSPF 自治域外部的路由 （静态路由、RIP、BGP 引入的外部网段），在整个 AS 内全域泛洪（不受区域隔离限制，所有区域都能收到）。
2、谁产生、什么时候产生
生成者：ASBR（引入外部路由的路由器） 触发条件：路由器执行 import-route static/rip/bgp，把外部路由注入 OSPF，路由器自动为每一条外部网段生成一条独立 Type5 LSA。
3、Type5 LSA 报文关键字段
- LS-ID：外部目标网段前缀（和 Type3 规则一致）
- Advertising Router：ASBR 的 Router-ID（重点，后面 Type4 的核心关联点）
- Network Mask：外部网段掩码
- Metric：外部路由开销
- E flag：E1/E2 外部路由类型（E2 默认，仅叠加外部开销；E1 叠加内部 + 外部总开销）
4、实例演示
拓扑
AS 内：Area0 骨干 + Area1 普通区域
AR3 = ASBR，AR3 本地有静态路由 203.0.0.0/24（互联网外部网段）
AR3 配置引入静态路由：import-route static
行为
- AR3 生成 Type5 LSA： LS-ID=203.0.0.0，Advertising Router=3.3.3.3（AR3 的 RID）
- 这条 Type5 不受区域限制：Area0、Area1 所有路由器都会收到。
- 所有设备拿到 Type5 后，只知道 "有外部网段 203.0.0.0/24"，但出现一个致命问题：不知道 ASBR（3.3.3.3）在哪里，不知道去往外部路由的下一跳怎么走 。
→ 这就是 Type4 LSA 存在的唯一理由！
5、Type5 单独存在的致命缺陷
OSPF 的路由计算规则：想要到达一台路由器（ASBR），必须有通往该路由器 RID 的路由。 Type5 只标注了 ASBR 的 RID=3.3.3.3，但普通路由器不知道 3.3.3.3 这个设备位于哪个区域、怎么走。 跨区域场景下，骨干外的区域无法自动获取 ASBR 位置，路由计算断裂。
二、Type4 LSA ASBR 汇总 LSA（ASBR Summary LSA）
1、核心作用
专门告诉其他区域的路由器：某台 ASBR 路由器的位置、到达 ASBR 的开销。 只解决一个问题：全网设备如何找到 Type5 里标记的 ASBR。
2、谁产生、什么时候产生
生成者：ABR（区域边界路由器）
触发条件：ABR 的非骨干区域 LSDB 中存在 Type5 LSA（存在本区域外部路由，存在 ASBR），ABR 自动生成 Type4 LSA，泛洪进骨干 Area0。
3、Type4 LSA 关键字段
- LS-ID：ASBR 的 Router-ID（核心标识，用来和 Type5 匹配）
- Advertising Router：生成这条 4 类 LSA 的 ABR 的 RID
- Metric：当前 ABR 到达 ASBR 的开销

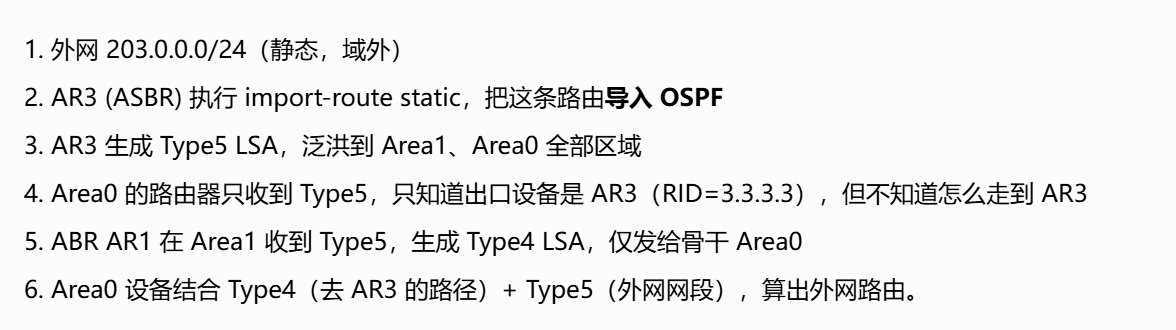

4、接续上面实例完整联动
