AS717是专为Type-C转DP设计的专用芯片，核心参数直击高清转接痛点：视频性能：支持8K@60Hz、4K@144Hz输出，信号无压缩无损传输，兼容HDR，AS717凭借8K高性能、极简设计、低成本，广泛应用于Type-C转DP转接线、便携转接器、扩展坞等设备，适配多屏办公、专业设计、电竞游戏等场景。
协议兼容：符合DP1.2标准、USBPD2.0协议，支持UFP/DFP双角色配置，适配笔记本、手机、平板等主流设备。
硬件特性：3.3-5.5V宽压供电，集成6kVESD保护，抗静电能力强；SOP8小封装，体积小巧，适配小型化设备。
使用体验：透明化运行，免驱动、即插即用，兼容Windows、macOS、Android系统，无需额外配置。

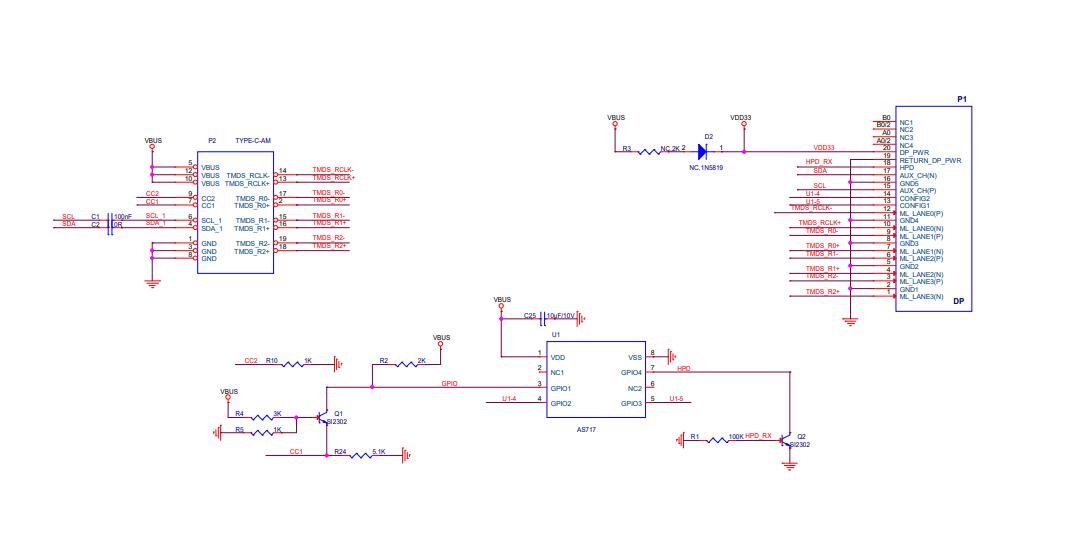

AS717设计要点及参考设计电路图：
- 供电设计：优先从Type-C接口取电，串联10Ω限流电阻，并联10μF+0.1μF电容滤波，保证供电稳定。
- ESD防护：芯片集成6kVESD，Type-C和DP接口处可额外并联TVS管，增强抗静电能力，适配复杂使用环境。
- 线材选择：8K@60Hz传输需选用32.4Gbps高速线材，长度建议≤2m，避免信号损耗导致闪屏、花屏。
- 兼容性调试：部分老设备需调整CC引脚上下拉电阻，默认悬空适配多数设备；遇到异常可通过Config引脚配置模式排查。
AS717设计优势是单芯片+极简外围，无需MCU，大幅简化电路、降低成本。
- 核心架构：仅需AS717芯片+5-8个阻容元件，Type-C的CC引脚直接连接芯片配置端，DP信号直出，无复杂协议转换电路。
- 引脚配置（SOP8）：
VCC：3.3-5.5V供电；
CC1/CC2：Type-C配置引脚，识别设备角色；
Config1/Config2：模式配置，默认悬空即可；
DP_HPD、DP_OUT：DP信号输出与热插拔检测；
GND：接地。
成本优势：外围元件极少，整体BOM成本较传统双芯片方案降低约30%，适合大规模量产。
- 布线要点：DP差分信号走差分线，阻抗控制100Ω±10%，长度误差≤5mil，减少信号衰减；远离电源、时钟等干扰源。
