详解Zephyr设备树与设备驱动模型

1. 前言
2. Device Tree结构与语法
3. 用DeviceTree配置硬件信息
4. 在c代码中访问DeviceTree Zephyr
5. Driver的实现方式

1.前言

前言-硬件的抽象描述

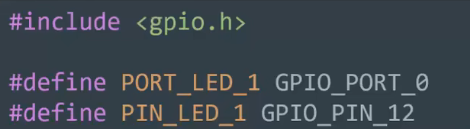

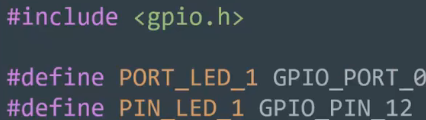

在做传统的嵌入式c语言开发时，我们常会使用宏定义的方式来实现硬件的抽象，例如:

在实际的驱动代码中就可以屏蔽掉硬件的具体细节，实现便于移植的驱动代码，例如:

这种方法的优点:

简单直观。如果想要修改外设分配，只需修改宏定义，无需修改代码

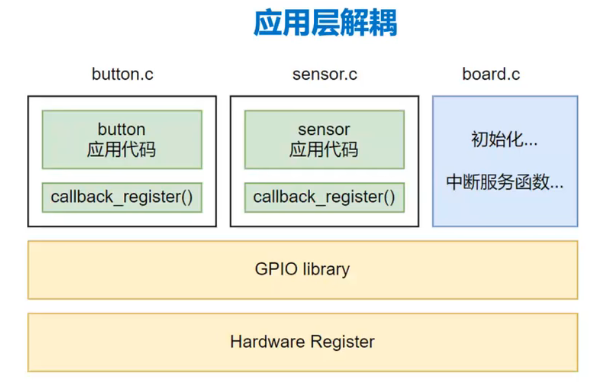

前言-代码的耦合与解耦

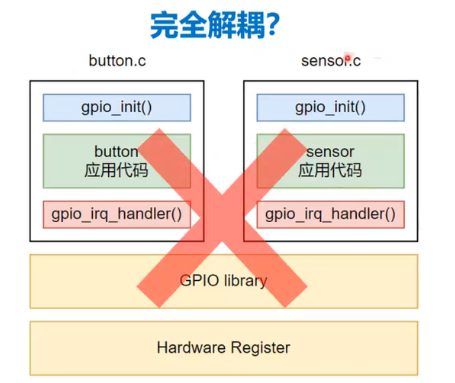

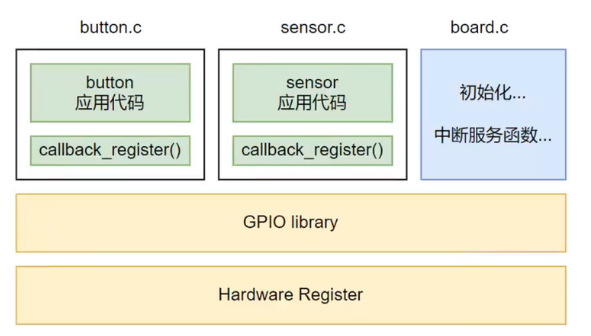

假设我们有一个按钮和一个传感器，都需要用到GPIO以及中断，并且我们想实现代码的解耦

完全解耦并不现实，因为从Soc的硬件实体上讲，GPli0就是一个外设，无法将初始化和中断服务函数分开。

把soc外设的初始化、中断服务函数都集中起来，统一分配硬件资源。应用层代码只需关心实际操作。

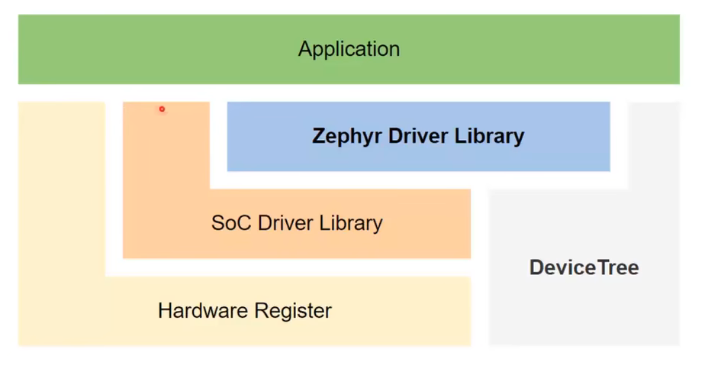

前言-DeviceTree和zephyr的意义

问：

用宏定义的方式来抽象硬件，这种方法，不跨平台，且与开发者个人风格相关，有没有更标准的描述硬件的方法?

答：Device Tree

问：

• 能不能在定义完硬件后，就自动初始化好硬件，不要再写board.c?
• 如果更换硬件平台，应用代码里对ibrary的调用还得跟着换，有没有不用换的方法?
  答：
  zephyr

• SoC厂商提前写好标准的DeviceTree,描述好硬件上的全部资源
• 用户可以修改DeviceTree，添加自己的配置
• 如果用户使用zephyr驱动，则zephyr驱动会自动初始化硬件
• 不论Soc怎样变化，只要厂商提供了Zephyr驱动，就不用修改应用代码
• 用户仍然可以使用传统的寄存器或者库函数的方式操作硬件
• 用户在应用层也可以访问到DeviceTree里描述的信息

总结:

• DeviceTree可以记录硬件信息
• DeviceTree可以提供初始化配置

2.Device Tree 结构与语法

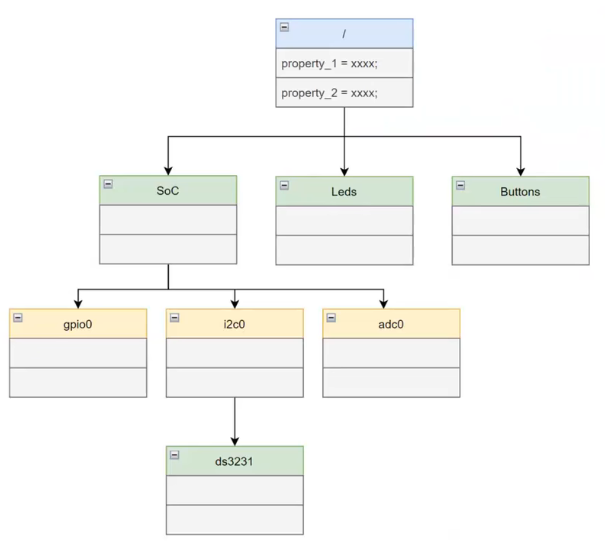

DeviceTree的层次

DeviceTree是一个树状的数据结构。

DeviceTree的层次结构是由什么决定的?也就是说，是什么决定了一个节点成为另一个节点的子节点?

首先是总线的主从关系，其次是硬件的包含关系。

例如:

1. 所有外设都在ARM地址空间内可被寻址，因此外设节点都是soc的子节点

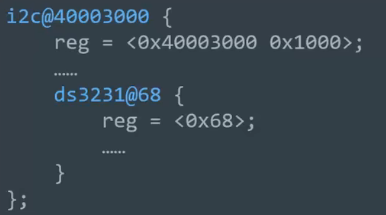

2. ds3231RTc是i2c从机，具有i2c地址，故是i2c外设的子节点
3. Button和LED虽然使用GPIO，但GPIO不是总线。考虑到Button和LED都是板子上的硬件，故按照硬件的包含关系，直接成为根节点的子节点。
4. 使用ADc通道的硬件同理，也是根节点的子节点。


DeviceTree的适用范围

DeviceTree描述的是板卡级的硬件信息。

由于DeviceTree的层次结构是依赖于总线和地址的，所以devicetree与固件强相关。

1. 一块板子上有两颗MCU，它们不能共用dts



2. 一颗MCU有两个具有独立固件的核，它们不能共用dts

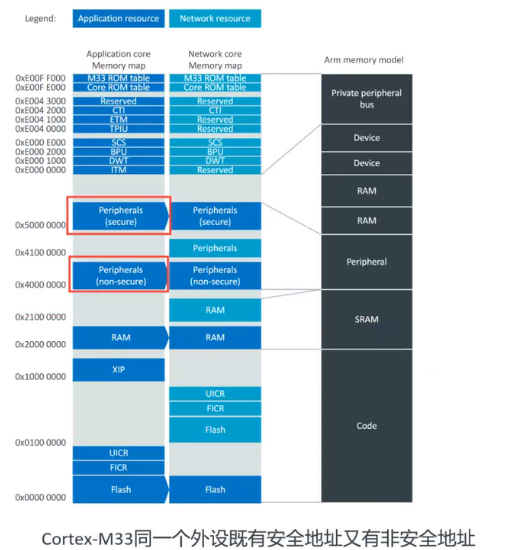

3. 同一个核有两种不同地址空间(安全和非安全)，也不能共用dts



DeviceTree语法-DTS基本示例

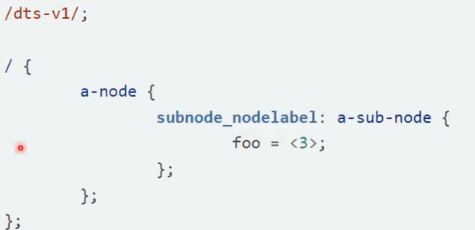

描述设备树信息的文件是设备树源码(Device Tree Source,

DTS)，一个基本示例如图:

1. /dts-v1/;指明了设备树语法的版本
2. 设备树具有唯一的根节点，节点之间的包含关系使用大括号来确定
3. 节点名称写在大括号之前，节点的属性写在打括号内;属性是键值对(Key-Value Pair)的形式。
4. 可以给节点写一个标签(label)，便于在其他地方引用

   要指明一个节点，需要完整的绝对路径，例:/a-node/a-sub-node
   也可以直接使用标签来指明，例如:subnode_nodelabel

DeviceTree语法-DeviceTree中的节点名称

 name@address

• name:必须以字母开头。长度必须1~31字节，允许数字、大小写字母、英文逗号、小数点、加号、减号、下划线
• @address:如果节点有reg属性，则address必须和reg属性的第一个寄存器地址值相等。可以理解为总线上的地址。如果没有reg属性，则@address必须省略。address是十六进制。

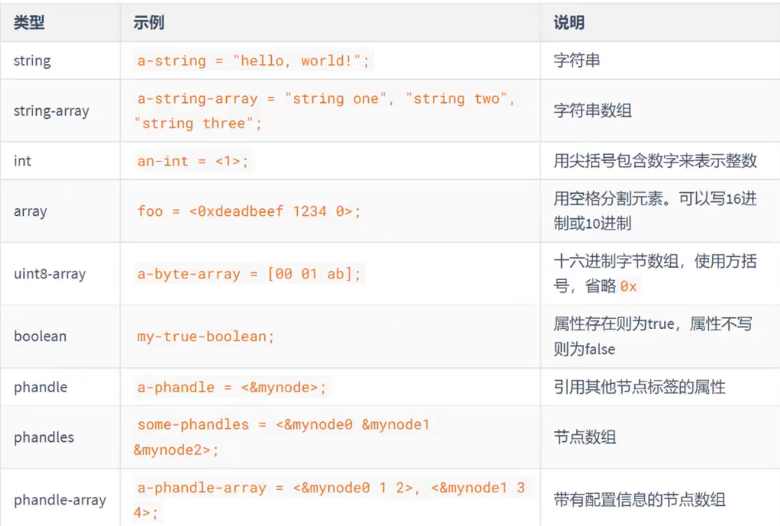

DeviceTree语法-DeviceTree中的属性类型

属性类型

dts支持多种属性类型，见右表。其中int 为32bit

DeviceTree语法-文件引|用

dts可以引用其他的dts或dtsi，这样板卡级dts就可以引用厂商写好的芯片级dtsi，从而减少编写dts的工作量

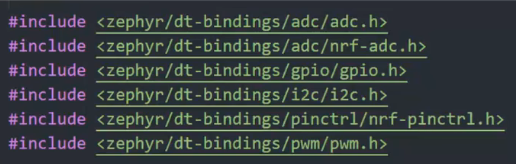

dts可以引用C语言头文件，从而可以使用里面的枚举值和宏定义值

DeviceTree文件位置

新建project，选择build configuration时，可以选择板卡。这些板卡的dts文件位于:KaTeX parse error: Expected '}', got 'EOF' at end of input: ...y/zephyr/board/{archy/${board-namey/

板卡引用的SoC的dtsi文件，位于:${NCSy/zephyr/dts/arm/nordic/

在我们自己的工程目录中，有.overlay文件，我们可以在里面增、删、改节点以和节点的属性。可以用绝对路径，也可以用label

用label指定节点，覆写其属性

删除属性

删除节点

DeviceTree文件位置

构建项目时，zephyr build system会使用一系列脚本，把board、soc以及用户的overlaydts合并起来。如果项目构建目录的名称是build，最终合并后的完整文件

位于:${project_folder}/build/zephyr/zephyr.dts

DeviceTree最终输出

zephyr build system最终会把zephyr.dts处理成c语言头文件，包含所有的节点信息与属性信息。从而使得实际的代码能够访问到这些信息。这个头文件于:${project_folder}/build/zephyr/include/generated/devicetree_generated.h

了解即可，实际开发不需要看这个头文件。

总结

1. DeviceTree描述的是板卡级的硬件信息。DeviceTree是树型逻辑结构，层次关系是由总 线的主从关系，以及硬件的包含关系决定的
2. DeviceTree的基本单元是节点(Node)，节点具有一个名称和多条属性。可以给节点增加标签(label)，来便于引用这个节点。
3. 板卡级的dts文件可以引用芯片级的dtsi文件，也可以引用.h头文件，从而使用其定义的枚举值和宏。
4. 用户可以在自己的工程里通过写.overlay的方式，来覆写原始board dts里的配置
5. Zephyr Build System在构建时会合并所有的dts以及overlay，生成最终的zephyr.dts，
   并导出为devicetree_generated.h头文件

3.用DeviceTree配置硬件信息

用DeviceTree配置硬件信息一一 常见属性介绍

从上一节我们可以知道，DeviceTree本身的结构和语法其实非常简单，只是规定了一个形式而已，

跟硬件的配置没有任何关系。

要想了解DeviceTree是如何对硬件配置产生影响的，需要了解一些常见的属性。

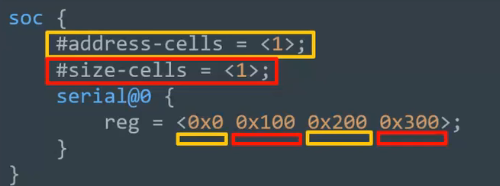

reg、 #address-cells 与#size-cells

reg属性代表此节点在总线上占用的地址和范围。是由多对(address, length)组合而成的。

而#address-cells和#sieze-cells则表示了这个总线上的节点的reg属性里，每个address和size要占用多少个uint32单元。如右图，address和size各占一个单元。则serial有两个寄存器，首地址分别是0x0和0x200，长度分别是0x100和0x300。

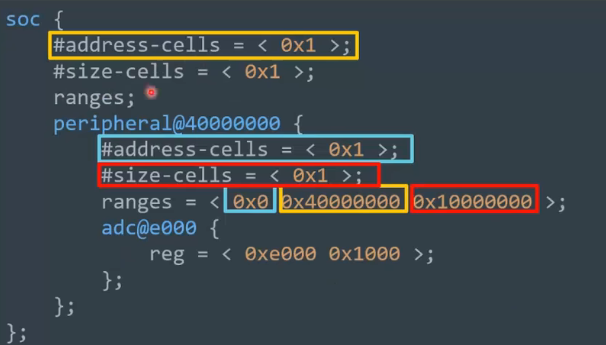

ranges

当一个节点定义了ranges属性，那么它的子节点就可以使用相对地址，而非绝对地址。

总如右图。peripheral基地址为0x40000000。而ADC的地址从oxe000开始，这是一个相对地址。

则ADC在ARM地址空间的绝对地址为0x4e000000

ranges属性的格式为:<子空间首地址 父空间首地址长度>

子空间首地址为0时，子节点的地址就是相对地址。这三个元素要占用几个uint32单元，由图中同色的*-cells决定

status

status用来指定是否启用一个设备(节点)，根据DeviceTree Spec有以下几个选项:

• "okay": 设备是可操作的
• disabled": 设备目前是不可操作的(但未来可能可以操作，比如设备插入、安装后)
• "fail": 设备不可操作。设备中检测到错误。
• "fa11-sss": 设备不可操作。其中sss的部分会根据不同的设备而变换，用于指定特定的错误码
• "reserved": 设备可操作，但不应该使用。通常用于设备被其他软件控制的情况。

但是实际上Zephyr中基本只会用到"okay"和"disabled"，原因后面解释。

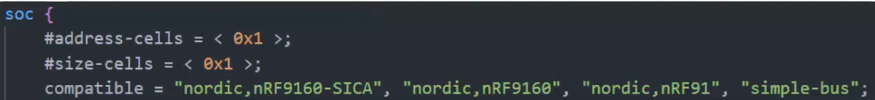

compatible

compatible用来说明此节点设备的兼容性。它的值是一个字符串或一个字符串数组。

Zephyr构建系统就是用它来为每个节点找到合适的驱动程序。其具体的应用后面会讲解。

compatible的每个值的通常命名方式是"vendor,device"，即某个供应商的某个产品。这不是强制的要求，也可以没有vendor。

如果compatible有多个值，zephyr会按顺序寻找驱动。会使用找到的第一个驱动。

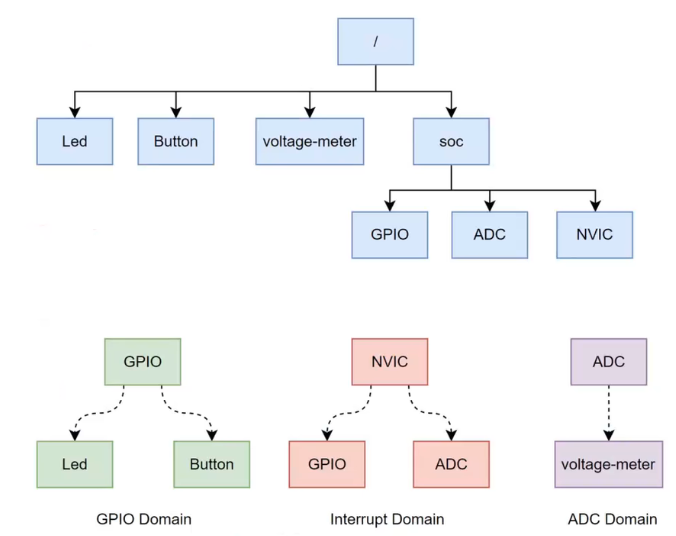

用DeviceTree 配置硬件信息一一域(Domain)

我们知道，DeviceTree是基于总线地址的层次结构。然而，实际的硬件是网状结构，如何才能简洁地描述好真实的硬件之间的关系呢?

其实，除了DeviceTree本身基于地址的树之外，逻辑上还有一些其他的树，例如GPIO树、中断树、ADC树等等。

我们将这种附加在DeviceTree上的，逻辑上的树称为域(Domain)。

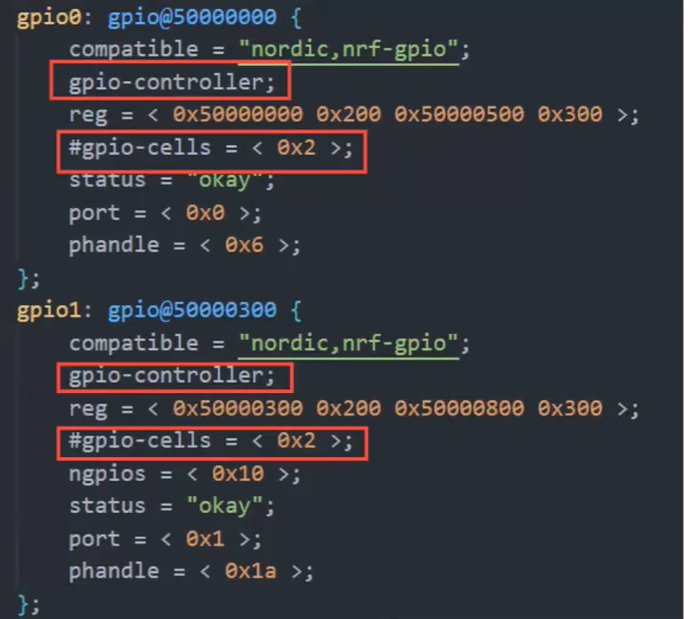

很容易发现，每个域都有一个自己的"根节点"，称为控制器(Controller)，控制器控制了整个域的相关硬件。

控制器节点通常会有一个布尔类型属性*-controller，来表示自己是某个域的控制器。

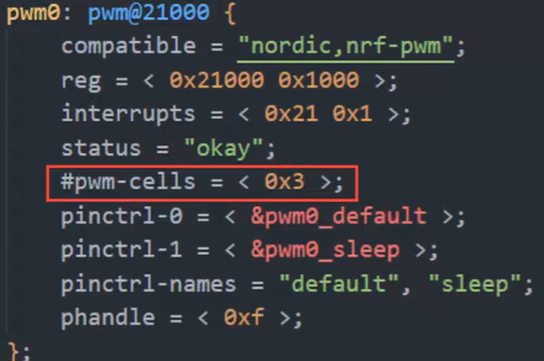

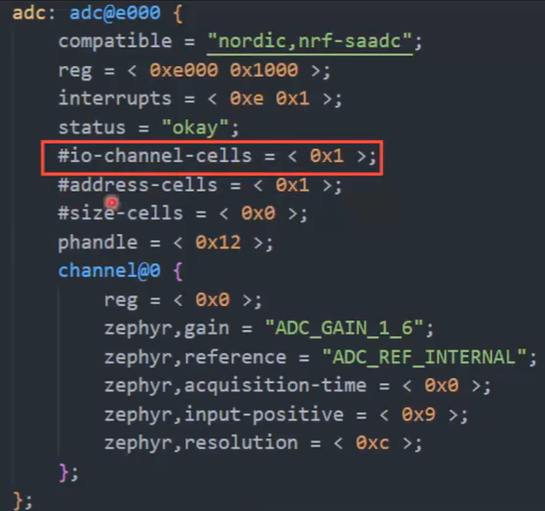

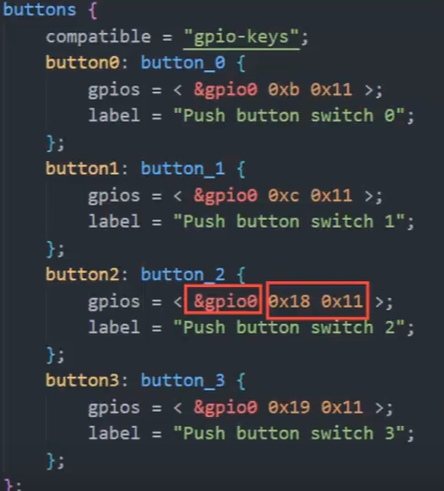

而域中的子节点，就可以。使用phandle-array类型的属性来说明自己属于哪个域。此属性的第一个值是指向控制器的节点。后续的值是此节点在这个域中的配置。这一条配置被称为specifier。控制器节点中会有一个#*-cells属性来指明specifier的大小必须是多长。

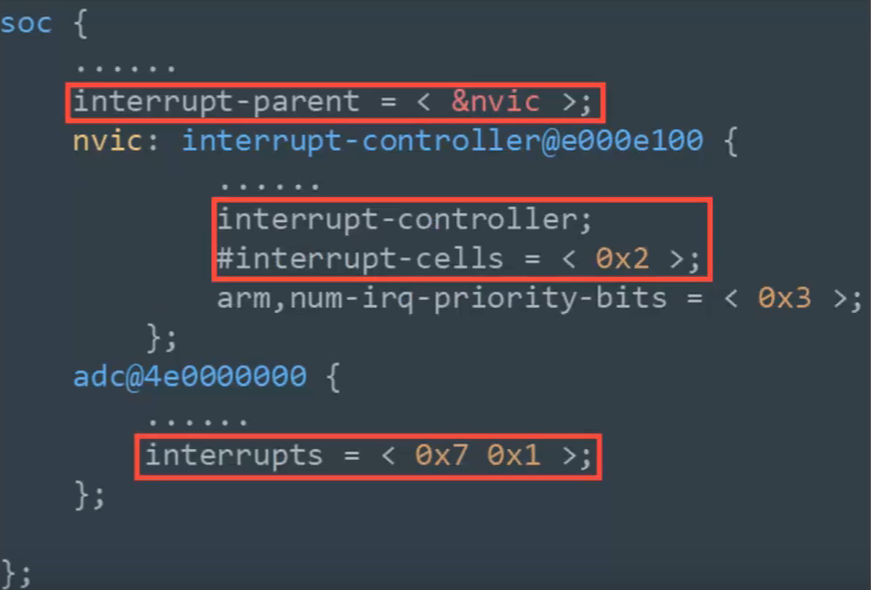

中断域有点类似，但有区别。首先，我们发现adc的interrupts属性只写了specifier，并没有写controller指向哪里。这是因为，构建系统默认把devicetree父节点当作中断域的controller。如果父节点不是controller，则继续向上寻找。直到遇到controller，或者遇到interrupt-parent属性时，才会指定父节点。

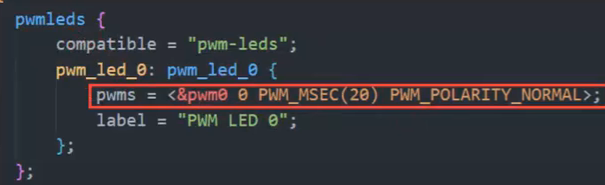

类似的还有adc域、pwm域、pin-ctrl域等等。这些域的子节点都采用了specifier的方式，来记录配置信息。控制器节点都有#-cells属性，来指定specifier占用的长度。但是却没有 -controller属性来指明controller节点

用 DeviceTree配置硬件信息-- Device Binding

前面讲到域的概念，我们会发现不同的域的配置方法有一些共性，但也有一些差异，这让我们感觉devicetree的规则很混乱:"除了dts本身的语法之外，竟然还有其他的规则，一个不小心就会写错!"

规则是双刃剑。既可以说规则带来了麻烦(提高了门槛)，又可以说规则创造了便利(防止后续编译出奇怪问题).这里的便利性其实体现在编辑器的代码提示与自动补全。

这里，所谓的规则，被称为Device Binding文件。binding文件是yaml格式文件，yaml是标记语言，由多组键值对组成。每个值可以是:

• 纯量(单个不可分割的值，如整数、字符串)
• 对象(把键值对当成值)
• 数组(一组同类型的值)

简易语法:

• 键、值之间用冒号+空格分隔
• yaml的层级关系只看缩进(类似python)，相同层级的缩进必须相同
• 数组元素可以是纯量、对象。对象的成员也可以有数组(和json非常相似)


binding和device tree中的节点，通过compatible属性实现联动。

device tree中节点的属性，必须严格按照binding文件中的要求。

厂商都会针对每个模块写好binding文件。

例如:

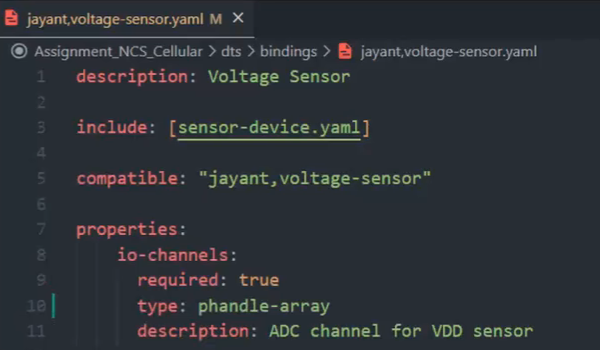

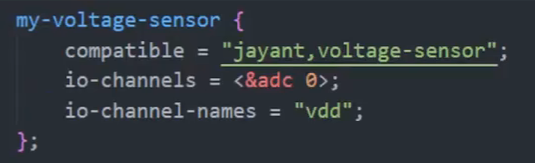

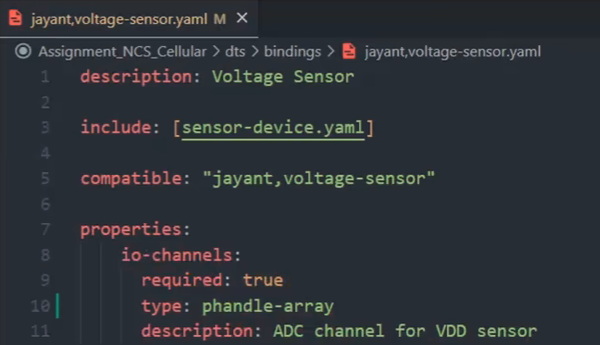

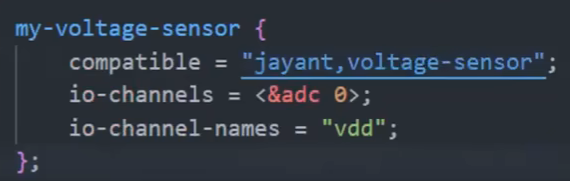

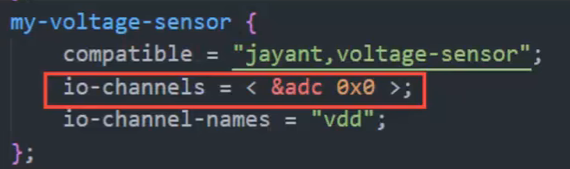

下图中我自定义了一个电压传感器设备，需要用到ADC。那么我在binding文件中，要求符合compatible ="jayant,voltage-sensor"的所有节点，都必须具有io-channels属性，且类型必须是phandle-array。从而使得这个节点可以通过写specifier的方式，把自己加入到ADc域中。

在编写dts时，不必太过担心。在Vs Code中直接ctrl+鼠标左键点击compatible，就可以跳转到对应的binding文件中。

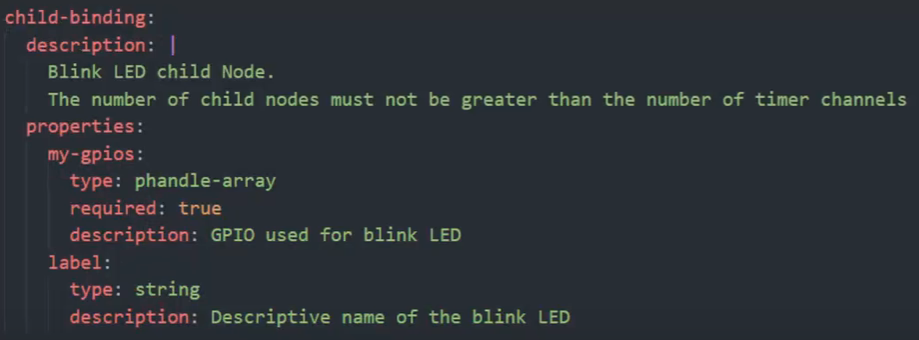

device binding的约束能力很强大，不仅可以约束节点的属性(指定数据的类型、枚举、甚至强行赋值)，还可以约束此compatible节点的子节点的属性。此外，还能给specifier中记录的数值赋予含义。

zephyr build system会从以下位置寻找binding文件:

• zephyr/dts/bindings/
• ${board_dir}/dts/bindings/
• ${project_dir}/dts/bindings/

也可以在CMakeLists.txt中，用list(APPEND DTS_RO0T/path/to/your/dts)命令增加binding文件的目录也可以在编译时，增加选项 west build -b<board_name>---DTS_RO0T=<path/to/your/dts>

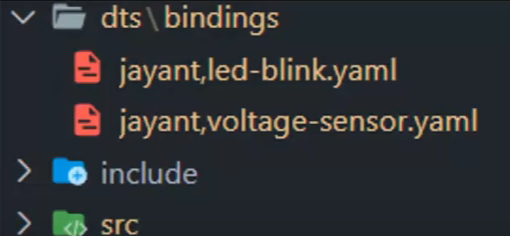

如果想要自定义设备类型，可以把yaml文件添加到以上位置。文件名推荐和compatible一致，但不是必须的。

用DeviceTree配置硬件信息一一特殊节点

除了标准的硬件节点之外，还有一些特殊的节点:

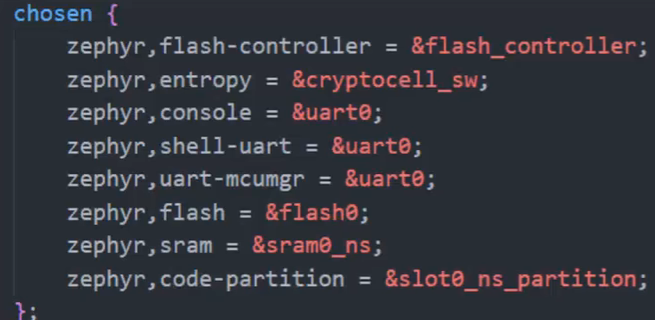

• /chosen:为zephyr kernel选择特定设备(如日志串口)

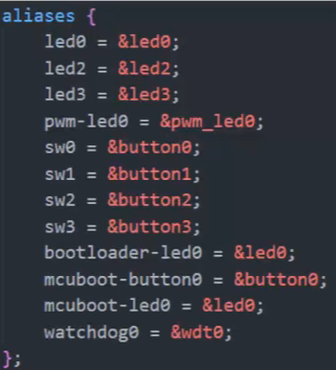

• /aliases:给节点起一个别名，类似label。但是label仍是节点，aliases中的别名是属性名。
• /pinctr:直属于根节点，不属于soc的一个虚拟节点，用于管理数字lio的复用

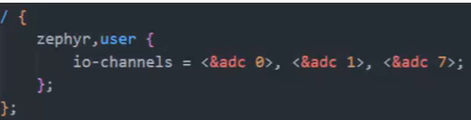

  /zephyr,user:方便用户开发的节点，可以直接在里面写各种specifier、配置项等。免去了如果自定义一个device，还要写bindiing的麻烦





总结

• DeviceTree本身的语法只提供了一个基于总线主从关系的树形层次结构，此外每个节点可以用属性来存储信息。语法本身并没有规定硬件要如何描述。
• DeviceTree中的一些常见属性，补充了这方面的空缺。
  • reg、ranges、#address-cells、#size-cells这四个属性描述了总线上的地址分配
  • status属性描述了设备是否使能
  • compatible属性描述了设备的兼容性
• 在DeviceTree中，除了本身的树形结构以外，还具有一些逻辑上的树形结构，称为域。域具有控制器和设备节点，控制器是真正实现域的功能的硬件外设，而设备节点只是为了开发方便解耦而进行的一种抽象。
• 真正限制device tree中属性该如何写的，是device binding文件。binding文件是芯片厂商提供的。有了binding文件，就可以在Vs Code中实现自动的检查与补全。Zephyr实际构建项目时，也是参考binding文件来检查dts的正确性。只有dts按照正确的规则写了，zephyr的驱动代码才能识别到硬件配置，进行自动初始化。
• zephyr中会有一些特殊的虚拟节点来为开发提供便利。

4.在c代码中访问Device Tree

要想在代码中访问到DeviceTree中的信息，需要通过DeviceTree API来实现:

为了获得某个节点的属性，首先需要这个节点的id (node identifier)来作为句柄。节点id本质上就是devicetree_generated.h中的宏定义。

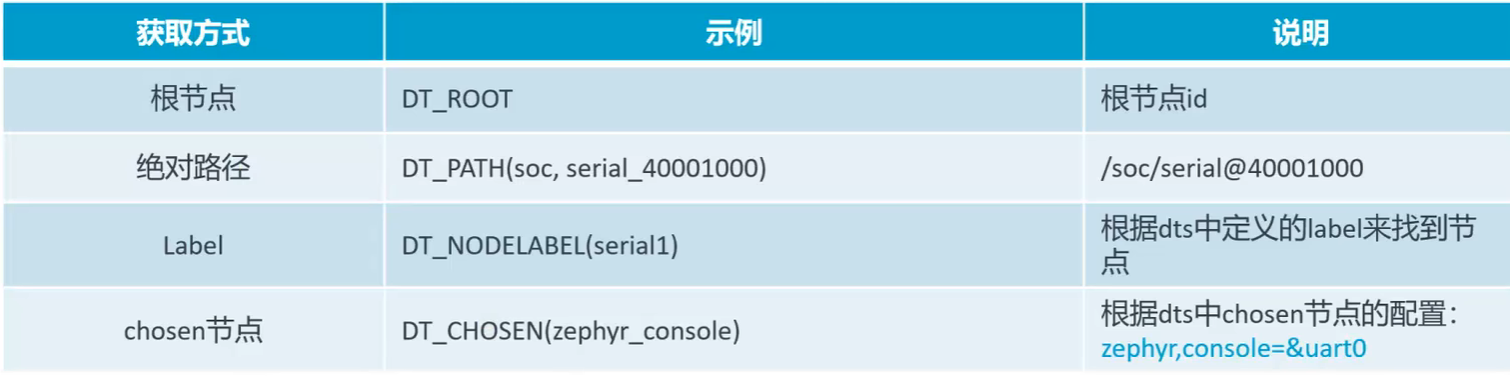

获得节点id的方式有很多

但是有一种方式需要注意，那就是通过实例ID的方式获取节点ID.

比如:DT_INST(0,nordic_nrf_timer)，对应的就是"nordic,nrf-timer"的第0个实例节点。

dts中，如果同一个compatible对应了多个节点，那么就说有多个实例。比如timer0 ~ timer2，led0 ~ led3。

zephyr会根据其在dts中的顺序，给其赋一个编号，从0开始。那么通过DT INST(icompatible)的方式就能用序号遍历所有拿到所有相同compatible的节点的id了。

注意：

• 所有Device Tree API都是宏，是预编译的结果，都是常量。因此宏的参数必须是常量。不能在for(inti=0;i<n;i++)的循环中用变量i去调用INST的API。
• DeviceTree中的特殊符号到了c语言中都变成下划线，否则不符合c语言规范

利用DeviceTree API，输入节点id和属性名称，就可以获得属性，详细不多赘述。

普通属性(整数、字符串、数组)

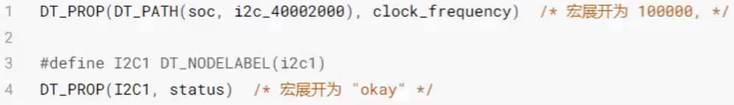

整数与字符串示例:

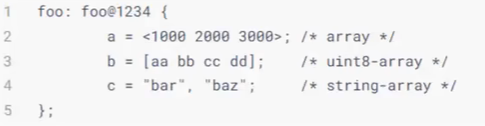

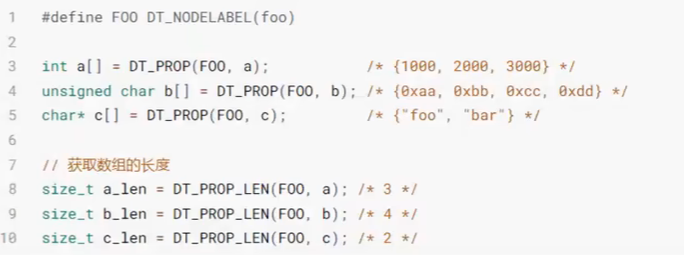

数组示例:

假设dts为

则c代码中可以写作:

reg属性

• 获取reg blocks数量:DT_NUM_REGS (node_id)
• 若只有1个block，则直接读取其地址和长度:
  DT_REG_ADDR(node_id)
  DT_REG_SIZE(node_id)
  • 若有多个block，则需要通过下标来索引
    DT_REG_ADDR_BY_IDX(node_id, idx)
    DT_REG_SIZE_BY_IDX(node_id, idx)

注意，node_id和idx都必须是常量。因为宏的值在编译时就已经展开，因此不能放在循环里运行。

通过phandle属性获取其他节点id

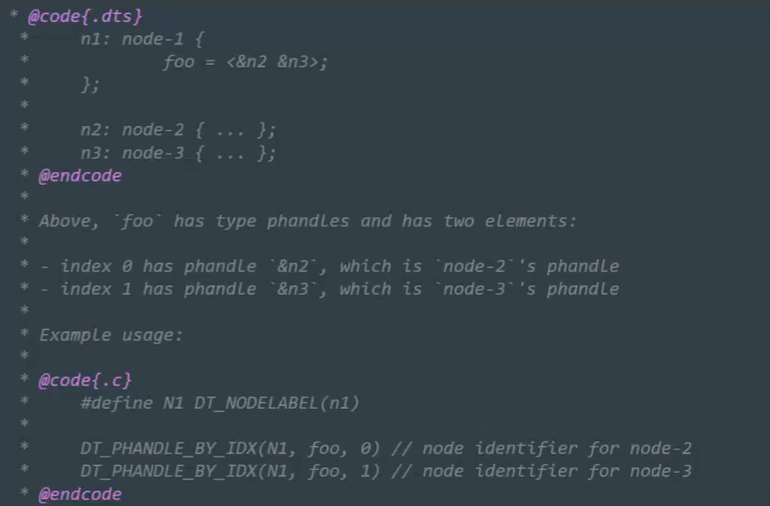

如下图示例，利用phandle-array和数组下标来获取节点id

前面提到，DeviceTree API都是宏，不能在代码运行时用循环语句(for和while)来调用。但是DeviceTree AP提供了遍历展开宏。如:

对设备树中的每一个节点都调用宏函数fn

对设备树中的每一个status为okay的节点调用宏函数fn

对一个节点的所有子节点遍历调用宏函数fn

这些API看似是循环，实际上是在预编译时，把所有遍历的可能性全部展开。

实际上Nordic提供的很多Zephyr驱动，都是用遍历宏来创建外设相关的变量(例如confg结构体)，从而能调用nrfx api来完成实际的初始化。

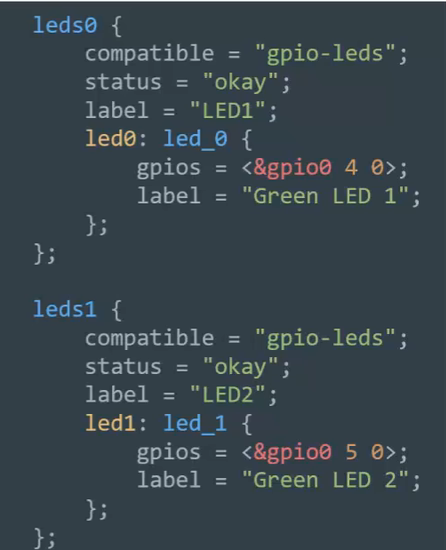

举一个实际的例子，在${Ncs)/zephyr/drivers/led/led_gpio.c中:

定义了:

于是，就可以使用inst API来访问compatible="gpio-leds"的所有led，如下:

• DT_DRV_INST(0)表示led0 node id
• DT_DRV_INST(1)表示led1的node id

inst API提供了基于下标的访问device tree的方式

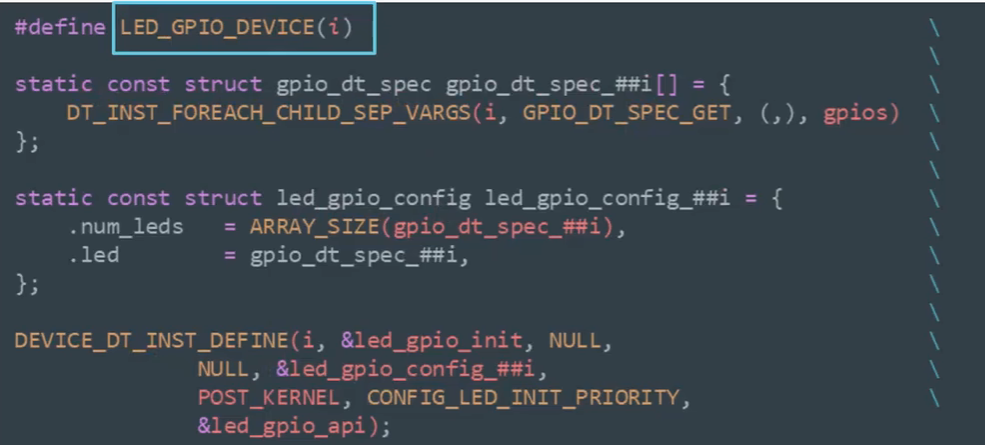

此处用宏函数的方式定义了一个代码模板，内部定义了led驱动程序所需的变量、device结构体等。所有内部调用的宏函数都是基于实例ID的INST API。

此处用遍历宏调用了前面的代码模板。这个遍历宏的效果是:对所有status为okay，且compatible为gpio-leds的节点,执行一次上面的宏函数。

在c代码中访问DeviceTree-- 硬件支持

例如:ADC_DT_SPEC_GET_BY_IDx(node_id,idx)可以提取ADc通道的specifier

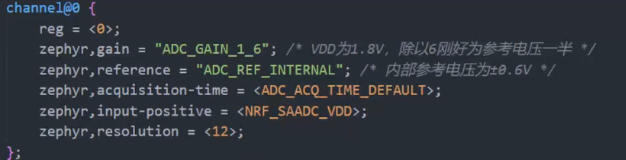

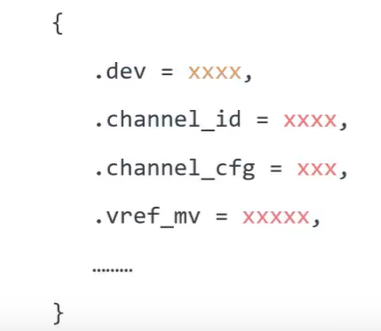

就会展开为:

刚好和zephyr的adc驱动中定义的adcchannel结构体的成员一致

zephyr就是用这种方式，在驱动代码中自动遍历所有status="okay"的节点，提取其信息，然后用遍历宏来定义驱动结构体，在kernel启动之前就把硬件的初始化给完成。

总结：

• 要从c语言中访问DeviceTree中的信息，需要先获得node id。用绝对路径、label、chosen、alias等许多方法都可以获取一个节点的nodeid。其中要注意的是通过实例id的方法(INsT)
• 有了node id，就可以获取node的属性。普通的属性与reg、phandle、interrupt属性的获取APi不相同。
• zephyr还提供了遍历宏，从而可以针对特定条件的节点/属性遍历执行宏函数。
• Zephyr用前面提到的通用API，封装出了各种硬件支持API，方便直接读取各种硬件指定的specifier。

5.Zephyr Driver的实现方式

Zephyr Driver的实现方式

什么是驱动程序?

1. 驱动程序是面向对象的。首先要有一个被操作的对象，然后才有驱动程序。

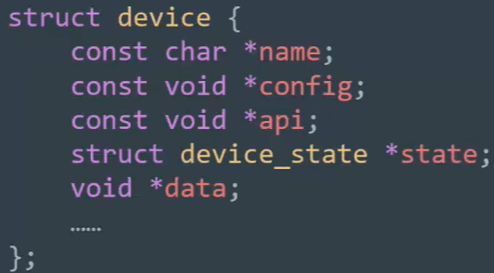

   这个被操作的对象就是device结构体。device结构体本身是抽象的，没有具体的含义。



2. 驱动程序在appilication程序运行之前，就把硬件初始化做好，然后定义好device结构体。

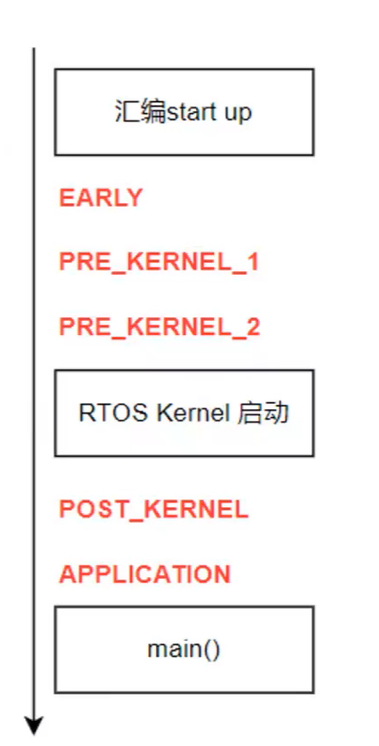

   下图中的五个主要级别都可以定义驱动程序初始化的时间，每个级别内还可以再细分优先级。



   Application是如何获得device结构体句柄的?

   有两种方式:通过name或设备树nodeid。

• 通过Name的方式

  这种方式，可以与DeviceTree完全无关。

  例程: $(NCS)/zephyr/samples/application_development/out_of _tree_driver 中, 介绍了out of tree driver法.

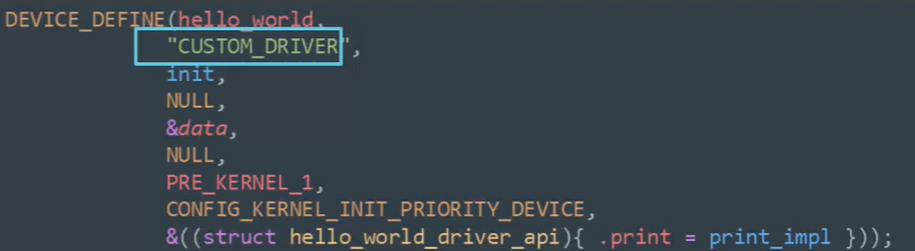

  驱动程序中，通过DEVICE_DEFINE()定义了device结构体

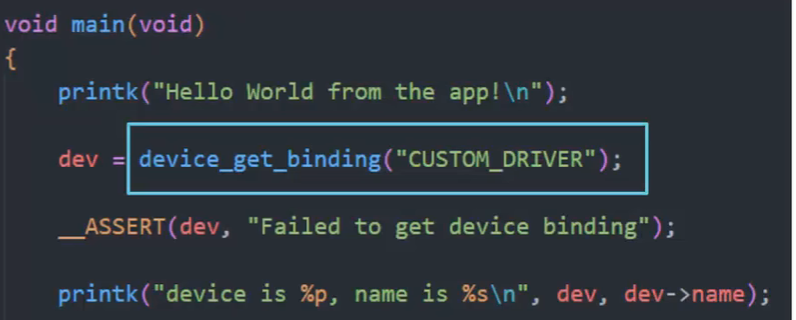

  在Application中，通过 device_get_binding()函数，就可获得device结构体。





• 通过device tree的方式

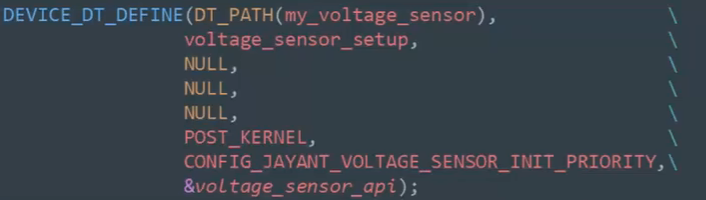

  驱动程序中，通过DEVICE_DT_DEFINE()，定义了结构体，并与deviceTree中的节点绑定。





  Application中，通过 DEVIcE_DT_GET(node_id)宏来获得这个device结构体



我们修改prj.config中的cONFIG_*选项、修改dts中的status属性，其本质是在做什么?

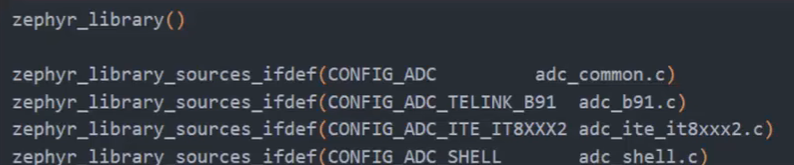

位于zephyr/drivers/adc/目录下的cMakeLists.txt内容

综合前面介绍的devicetree、遍历宏的内容，我们可以知道:

• 修改driver相关的config选项，其本质是让cMake把驱动程序包含进来。只要启用了相关config，驱动程序就会载入，固件就会变大。
• 修改status为"okay"，其本质是，让驱动程序在使用遍历宏创建device结构体时，能够为这个okay的节点创建device对象。

只有两者都启用，硬件节点才真正的被驱动了，application中才能真正的操作这个节点

Zephyr标准驱动

Zephyr是一个跨平台的操作系统，自然少不了对各类标准硬件的跨平台支持。

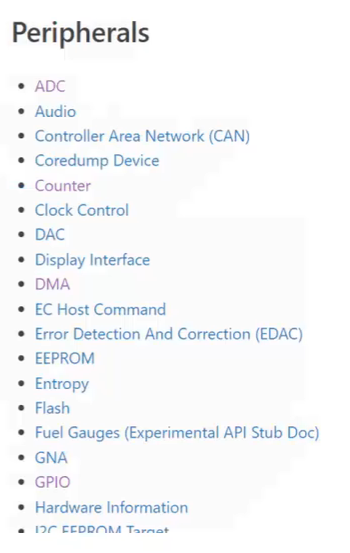

详见: https://docs.zephyrproject.org/latest/hardware/peripherals/index.html

这里以counter为例:(在Zephyr中，Timer指的是内核软定时器，而counter指硬件定时器)

在zephyr/include/zephyr/drivers/counter.h中，规定了zephyr标准的counter应该具有哪些api。

在zephyr/drivers/counter/目录下，有各个厂商对自家Mcu产品写好的timer驱动，全部都符合zephyr标准的API。

在Kconfig中启用counter驱动时，zephyr build system就会自动把板子对应厂商的counter驱动编译进来

Zephyr标准驱动支持硬件的全功能吗?

很遗憾，答案是不能。zephyr只支持最基础、最标准的硬件驱动，不支持各个厂商的硬件特性。

例如nrf系列的PPl，非常方便，但是没有zephy标准驱动，所以是不可能有"devicetree里写一下配置，PPl就自动连好了"这种操作的。

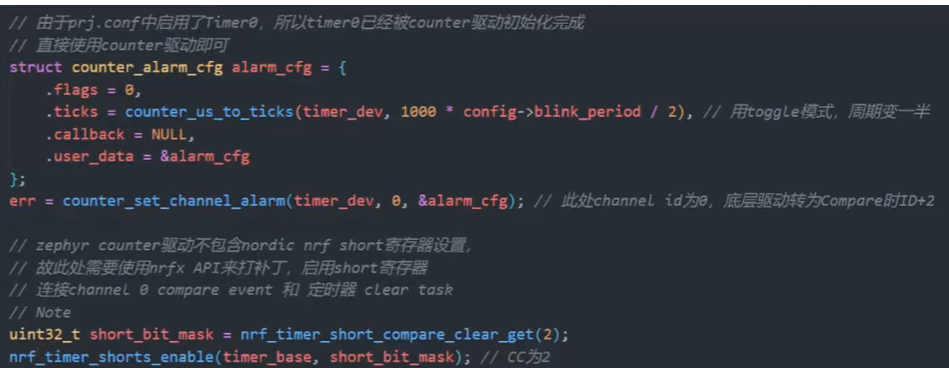

外设的SHORT寄存器也是同理。右侧是一段混合代码:

• 前半部分，zephyr标准已经自动初始化好timer0，所以可以用counter api进行配置。
• 后半部分，只能利用nrfx api，来连接short寄存器，让timer0自动循环计数。

这里还有个注意事项。

nrf timer本身没有overflow事件，所以把channel 0拿去设置top value了;此外，还把channel 1拿去做输入捕获了。

因此，nrf timer暴露给 zephyr标准驱动的通道就少了两个，实际上zephyr counter 的通道0，是硬件定时器的通道2.

总结：

• Zephyr驱动程序，在Application运行之前就会执行初始化，并且定义device结构体。
• Application可以通过Name或者Node id的方式，获得device结构体
• 我们在Kconfig中使能driver，本质上是载入了驱动程序，固件会变大。在dts中把节点的status设为okay，本质上是让驱动程序在初始化时，能够自动搜到这个节点，并为这个节点创建device实例。
• Zephyr的标准驱动，让各个厂商都实现了相同功能的驱动AP代码，从而实现了跨平台的统一驱动。但是如果想要使用硬件特性的功能，就还是必须使用厂商自己的driveribrary或者直接写寄存器。
