keepalived及lvs

keepalived

1. HA集群的适用性与局限性

HA集群能解决的问题：适用于本身不具备故障转移或负载均衡能力的服务（如Nginx、RabbitMQ、Galera），通过集群可显著提升可用性。
HA集群无法解决的问题 ：
- 应用程序自身bug导致的崩溃（故障转移后仍可能崩溃）。
- 网络架构单点故障（如交换机、路由器故障）导致集群不可达。
不适合HA集群的服务：DNS、LDAP等自带多节点冗余和客户端自动切换能力的服务，放入HA集群收益不大。

2. Keepalived 简介

定位：高可用（HA）软件，本身不提供完整负载均衡；常和 LVS 搭配实现「负载均衡 + 高可用」，为Linux系统提供负载均衡 和高可用 能力。高可用通过VRRP协议实现，而负载均衡一般是由LVS实现。
核心功能 ：
- 服务状态检测：基于TCP/IP第3、4、5层机制检测后端服务器节点状态，自动剔除异常节点。
- 高可用（HA） ：通过集成 VRRP协议，实现虚拟IP（VIP）在主备节点间漂移，解决网关单点故障。

3. VRRP（虚拟路由冗余协议）原理

解决的问题：静态网关单点故障导致网络中断。
核心机制 ：
- 将多台物理路由器组成一个 VRRP组 ，共享一个 VRID ，对外呈现为一台虚拟路由器。
- 虚拟路由器拥有一个虚拟IP（VIP） ，同一时刻仅由一台 Master路由器 持有并响应请求。
- 其他节点为 Backup，监控Master状态，Master故障时自动接替VIP。
关键术语 ：
- VRRP路由器：运行VRRP协议的设备（如R1、R2）。
- VRID：VRRP组标识符，同一组内所有节点必须一致。

4. 脑裂（Split-Brain）问题

定义：主备节点因通信中断，各自认为对方故障，同时争抢VIP，导致集群状态混乱。
产生原因 ：核心是节点之间的心跳检测失败，导致节点虽然正常运行但开始争抢资源。
- 心跳网络故障（网线、交换机、延迟过高）。
- 防火墙阻断VRRP协议（UDP 112端口）。
- 节点资源耗尽（CPU/内存满载）无法响应心跳。
- 配置参数不一致（如state、priority、authentication）。
危害：
- 双节点同时持有VIP，客户端请求混乱。
- 数据库、存储等资源可能发生双写冲突，引发数据不一致。
- 集群失去高可用意义，甚至服务崩溃。

5. 脑裂预防与应对策略

策略	具体措施
增加心跳检测线路	配置多个网络接口（如`eth0`、`eth1`）作为心跳链路，避免单线路故障。
VRRP认证	配置`auth_type PASS`和`auth_pass`，确保节点间通信合法可靠。
防火墙放行	开放UDP 112端口：`firewall-cmd --add-protocol=vrrp --permanent`
第三方隔离（Fence）	通过`notify_master`脚本检测到脑裂时，强制关闭或重启异常节点。
业务层设计	数据库采用主从复制+读写分离，存储使用分布式锁（如Redis）避免双写。
监控告警	使用Zabbix、Prometheus监控Keepalived状态，检测到双主时立即告警。

6. 部署实践（Nginx + Keepalived）

环境拓扑（示例）

主机名	IP地址	角色
web1.hgq.cloud	10.1.8.11	主节点（MASTER）
web2.hgq.cloud	10.1.8.12	备节点（BACKUP）
client1.hgq.cloud	10.1.8.21	客户端

后端Nginx部署（web1/web2）

bash 复制代码

yum install -y nginx
echo "welcome to $(hostname)" > /usr/share/nginx/html/index.html
systemctl enable nginx --now

Keepalived 配置（关键参数说明）

router_id：节点唯一标识（如web1/web2）。
state：节点角色（MASTER/BACKUP）。
interface：VIP绑定网卡（如ens33）。
virtual_router_id：VRRP组ID（同一组必须一致）。
priority：优先级（MASTER需高于BACKUP）。
authentication：认证密码（不超过8位）。
virtual_ipaddress：VIP地址（如10.1.8.100/24）。

高可用验证

启动主节点Keepalived，VIP自动绑定至web1。
客户端通过VIP（10.1.8.100）访问，返回web1页面。
停止web1的Keepalived服务，VIP漂移至web2，客户端访问自动切换至web2。
重新启动web1的Keepalived，VIP重新回到web1（抢占模式）。

7. Keepalived配置文件结构与日志

配置文件（`/etc/keepalived/keepalived.conf`）三大部分

全局配置（global_defs）：邮件通知、router_id、VRRP协议参数。
VRRP实例配置（vrrp_instance）：状态、接口、优先级、认证、VIP。
LVS配置（若与LVS结合使用时配置）。

日志配置（便于排错）

修改/etc/sysconfig/keepalived中的启动参数为-d -S 0。
在/etc/rsyslog.d/下创建keepalived.conf，将local0.*日志写入/var/log/keepalived.log。
重启rsyslog和keepalived，使用tail -f实时监控日志。

8. 高级参数：心跳源IP指定

使用 mcast_src_ip 参数可指定发送VRRP心跳包的源IP地址，用于多网卡环境或跨网段心跳。

9. 总结

Keepalived基于VRRP协议，通过VIP漂移实现高可用。
支持主从和双主两种模式。
优先级决定主节点，故障时自动切换，配合健康检查脚本可增强服务监控。
常与LVS、Nginx等配合，解决单点故障，适用于Web、数据库等场景。
脑裂预防核心：多重检测 + 自动隔离 + 监控告警。

LVS（Linux Virtual Server）负载均衡

1. LVS概述

LVS（Linux Virtual Server）是章文嵩博士于1998年创建的一款开源负载均衡软件，工作在内核空间，通过修改数据包的目标IP和端口，将请求调度转发至后端服务器集群。

LVS由两个核心组件构成：

ipvsadm：用户空间命令行工具，用于定义集群服务和添加RealServer
ipvs：内核空间模块，真正负责流量转发

⚠️ LVS没有独立的配置文件，所有配置通过ipvsadm命令管理。

2. 核心术语

术语	全称	说明
VS	Virtual Server	负载均衡器（入口），配置VIP和DIP
VIP	Virtual IP	对外提供服务的虚拟IP，用户访问的目标地址
DIP	Director IP	VS与后端RS通信使用的IP地址
RS	Real Server	真实后端服务器（如Nginx/Tomcat）
RIP	Real Server IP	后端服务器的真实IP
CIP	Client IP	客户端IP地址

3. 工作原理

IPVS利用内核Netfilter子系统处理数据包，核心流程如下：

客户端请求到达Director Server，进入内核PREROUTING链
判断目标IP为本机VIP，数据包送至INPUT链
IPVS（工作在INPUT链）比对请求是否匹配定义的集群服务
若匹配，修改数据包目标地址，发往POSTROUTING链
数据包最终转发给后端Real Server

4. 工作模式

4.1 NAT模式（网络地址转换）

工作方式：修改请求报文的目标IP和端口为RS的IP和端口。

流程：

CIP → VIP（请求到达Director（Director是负载均衡调度器））
Director修改目标IP为RIP，转发给RS
RS处理后将响应返回给Director
Director修改源IP为VIP，响应给客户端

特点：

请求和响应均经过Director
RS需使用私网地址，网关指向DIP
支持端口映射
配置简单，但Director容易成为性能瓶颈
适合小并发场景

缺陷：Director压力大，不适合极高负载场景。

4.2 DR模式（Direct Routing）★★★★★

生产环境99% 使用此模式

工作方式：通过修改请求报文的MAC地址进行转发，IP首部不变（源IP为CIP，目标IP始终为VIP）。

流程：

CIP → VIP（请求到达Director）
Director修改源MAC为DIP的MAC，目标MAC为RS的MAC
通过二层网络将数据包发往RS
RS处理完成后，直接用VIP作为源IP响应客户端

特点：

请求走LVS，响应直接回客户端（性能最强）
LVS和RS必须在同一网段（二层转发）
不支持端口映射
RS需在lo网卡配置VIP，并关闭ARP响应
RS网关不能指向DIP

RS配置要点：

bash 复制代码

# 配置lo网卡VIP（子网掩码32位）
# 关闭ARP响应
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

缺陷：RS和DS(Director Server)必须在同一机房，跨网段配置复杂。

4.3 TUN模式（隧道模式）

工作方式：在原始IP报文外再封装一层IP首部（源IP=DIP，目标IP=RIP），通过隧道传输。

特点：

RIP、DIP、VIP均需公网地址
支持跨网段、跨机房
请求走Director，响应直接回客户端
不支持端口映射
RS需支持IP隧道功能

缺陷：配置复杂，一般公司不用。

5. 调度算法

5.1 静态算法（不考虑后端实际负载）

算法	说明
RR（轮询）	按顺序轮流分配请求
WRR（加权轮询）	根据权重分配，权重越高处理的请求越多
DH（目标地址哈希）	根据目标IP哈希分配
SH（源地址哈希）	根据源IP哈希分配

5.2 动态算法（根据后端实际负载调度）

算法	说明
LC（最少连接）	分配给连接数最少的RS
WLC（加权最少连接）	默认算法，结合权重和连接数
SED（最短延迟）	在WLC基础上改进，计算公式：Overhead = (ACTIVE+1)×256/权重
NQ（永不排队）	若有RS连接数为0则直接分配，避免空闲RS
LBLC（基于局部性最少连接）	针对目标IP，主要用于Cache集群
LBLCR（带复制的LBLC）	维护目标IP到一组服务器的映射

6. ipvsadm命令速查

bash 复制代码

ipvsadm -A|E -t|u|f <service-address> [-s <scheduler>] [-p [timeout]] [-M <netmask>]   # 定义/编辑集群服务
ipvsadm -D -t|u|f <service-address>                                                   # 删除集群服务
ipvsadm -a|e -t|u|f <service-address> -r <server-address> [-g|i|m] [-w <weight>]     # 添加/编辑真实服务器
ipvsadm -d -t|u|f <service-address> -r <server-address>                               # 删除真实服务器
ipvsadm -L|l [options]                                                                 # 查看规则
ipvsadm -C                                                                             # 清空所有规则
ipvsadm -R                                                                             # 重新载入规则
ipvsadm -S [-n]                                                                        # 保存规则（输出到标准输出）
ipvsadm -Z [-t|u|f <service-address>]                                                  # 清空计数器

管理集群服务（虚拟服务）

选项	说明
`-A`	添加一个新的集群服务（虚拟服务）
`-E`	编辑一个已有的集群服务
`-D`	删除指定的集群服务
`-t`	指定 TCP 协议，格式为 `VIP:PORT`（如 `10.1.1.10:80`）
`-u`	指定 UDP 协议，格式为 `VIP:PORT`
`-f`	防火墙标记（Firewall Mark），用于绑定多个端口或协议，后面跟标记值
`-s <scheduler>`	指定调度算法，如 `rr`（轮询）、`wrr`（加权轮询）、`lc`、`wlc`（默认）等
`-p [timeout]`	设置持久连接超时时间（秒），不指定则使用默认值
`-M <netmask>`	定义掩码（用于源地址哈希等）

管理真实服务器（RealServer）

选项	说明
`-a`	向指定的集群服务中添加一个真实服务器
`-e`	编辑一个已存在的真实服务器
`-d`	从集群服务中删除指定的真实服务器
`-r <server-address>`	指定真实服务器的 IP 地址和端口，格式为 `RIP:PORT`
`-g`	指定工作模式为 DR（直接路由），这是生产环境最常用模式（默认）
`-i`	指定工作模式为 TUN（隧道）
`-m`	指定工作模式为 NAT（网络地址转换）
`-w <weight>`	设置权重（用于加权调度算法），数值越大，分配流量越多

查看与维护

选项	说明
`-L` / `-l`	查看当前定义的规则列表
`-n`	以数字形式显示 IP 和端口，不进行 DNS 解析（常与 `-L` 搭配）
`-c`	查看当前连接状态（持久连接信息），常与 `-L` 搭配
`-Z`	清空所有或指定服务的连接计数器（ActiveConn/InActConn）
`-C`	清空所有集群服务规则
`-R`	从标准输入重新载入规则（用于恢复）
`-S [-n]`	将当前规则保存到标准输出（可重定向到文件），`-n` 使输出不含 IP 解析

常用示例

1. 创建 TCP 集群服务，调度算法为轮询（RR）

bash 复制代码

ipvsadm -A -t 10.1.1.10:80 -s rr

2. 添加 NAT 模式的后端服务器

bash 复制代码

ipvsadm -a -t 10.1.1.10:80 -r 10.1.8.11 -m

3. 添加 DR 模式的后端服务器（默认 -g 可省略）

bash 复制代码

ipvsadm -a -t 10.1.8.100:80 -r 10.1.8.11 -g -w 1

4. 修改调度算法为加权轮询

bash 复制代码

ipvsadm -E -t 10.1.1.10:80 -s wrr

5. 修改某 RS 的权重

bash 复制代码

ipvsadm -e -t 10.1.1.10:80 -r 10.1.8.12 -m -w 2

6. 查看当前规则（数字显示）

bash 复制代码

ipvsadm -L -n

7. 保存规则到文件

bash 复制代码

ipvsadm -S -n > /etc/sysconfig/ipvsadm

7. 实践配置示例

7.1 NAT模式配置要点

在NAT模式下，LVS调度器（Director）是客户端和所有后端服务器（Real Server）的"唯一出入口" 。整个过程中，调度器就像一个路由器，必须在不同网络接口间转发数据包。因此，必须开启IP转发功能，即开启路由转发。

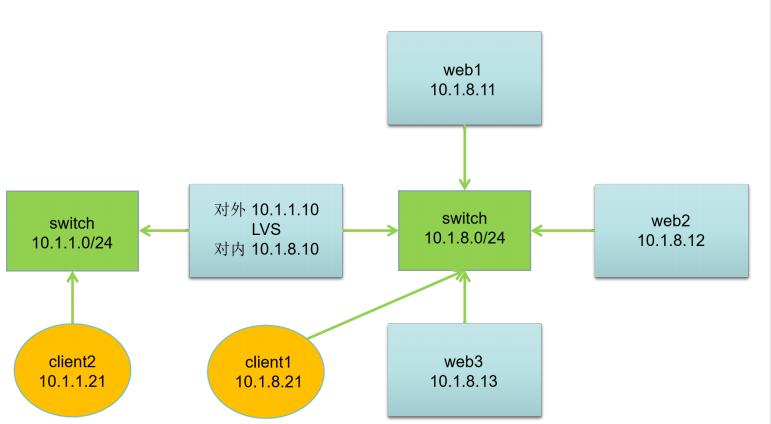

网络拓扑：

LVS：双网卡（DIP: 10.1.8.10，VIP: 10.1.1.10）
RS：单网卡（10.1.8.11/12/13），网关指向DIP（10.1.8.10）

LVS配置：

bash 复制代码

# 开启路由转发
echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
sysctl -p

# 配置防火墙
firewall-cmd --set-default-zone=trusted
firewall-cmd --add-masquerade --permanent

# 创建集群服务（轮询）
ipvsadm -A -t 10.1.1.10:80 -s rr

# 添加RS（NAT模式）
ipvsadm -a -t 10.1.1.10:80 -r 10.1.8.11 -m
ipvsadm -a -t 10.1.1.10:80 -r 10.1.8.12 -m
ipvsadm -a -t 10.1.1.10:80 -r 10.1.8.13 -m

7.2 DR模式配置要点

因为调度器和后端服务器必须在同一个二层网络（广播域）内 ，数据包不需要跨网络路由转发，所以通常无需开启IP转发。

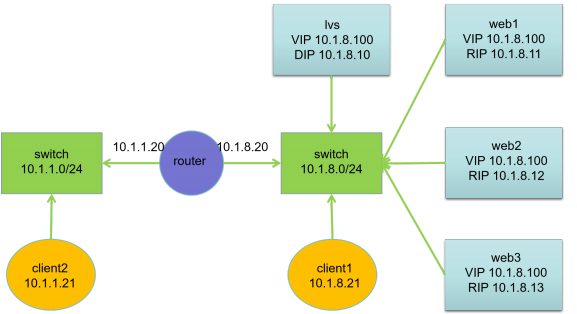

网络拓扑：

LVS：单网卡（DIP: 10.1.8.10，VIP: 10.1.8.100）
RS：单网卡（10.1.8.11/12/13），VIP配置在lo网卡

RS配置（所有RS执行）：

在 DR 模式下，LVS 调度器收到这个包后，只修改了数据链路层的 MAC 地址 ，完全没有改动目标 IP 。所以，无论调度器把这个请求转发给 3 台中的哪一台 RS，RS 收到的数据包上写着的目标 IP 依然是 10.1.8.100。

bash 复制代码

# 创建dummy网卡配置VIP（32位掩码）
nmcli connection add type dummy ifname dummy con-name dummy \
    ipv4.method manual ipv4.addresses 10.1.8.100/32

# 关闭ARP响应
echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce
echo "1" > /proc/sys/net/ipv4/conf/dummy/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/dummy/arp_announce

LVS配置：

bash 复制代码

# 配置VIP
nmcli connection add type dummy ifname dummy con-name dummy \
    ipv4.method manual ipv4.addresses 10.1.8.100/32

# 创建集群服务（加权轮询）
ipvsadm -A -t 10.1.8.100:80 -s wrr

# 添加RS（DR模式，-g参数）
ipvsadm -a -t 10.1.8.100:80 -r 10.1.8.11 -g -w 1
ipvsadm -a -t 10.1.8.100:80 -r 10.1.8.12 -g -w 2
ipvsadm -a -t 10.1.8.100:80 -r 10.1.8.13 -g -w 3

8. 总结对比

特性	NAT模式	DR模式	TUN模式
响应路径	经过Director	直接回客户端	直接回客户端
性能	一般（瓶颈）	最强	较好
跨网段	支持	不支持	支持
端口映射	支持	不支持	不支持
配置复杂度	简单	中等	复杂
生产使用率	低	高（99%）	极低
RS网关要求	指向DIP	不能指向DIP	无特殊要求
VIP配置位置	Director	Director+RS	Director+RS

模式	RS 是否需要配置 VIP（虚拟网卡）	原因
LVS-NAT	不要（完全不配）	调度器改了目标 IP（VIP→RIP），RS 收的是自己的真实 IP
LVS-DR	必须（绑在 dummy/lo 上）	调度器没改目标 IP，RS 必须拥有 VIP 才能接收该包（同时必须关闭ARP响应，让调度器director独享VIP的"代言全"）

对比维度	NAT 模式	DR 模式（你的实验）
Director 网卡数量	必须 2 张（一张对外收请求，一张对内改网关做 SNAT）	只需 1 张（只负责接请求并转发，响应直接回客户端）
后端 RS 配置 VIP	不需要（RS 只认自己的内网 IP）	必须要（在 lo 口配 `/32`，因为转发过来的包目标 IP 仍是 VIP）
响应流量走向	必须经过 LVS（做 SNAT 改源 IP）	不经过 LVS（RS 直接回复客户端）

9. 注意事项

生产环境：Director不要使用虚拟机，因为负载压力大
DR模式：RS必须配置ARP抑制，防止RS响应VIP的ARP请求
NAT模式：需开启路由转发并配置防火墙Masquerade
持久连接 ：使用-p参数可保持会话粘性
卡数量** | 必须 2 张 （一张对外收请求，一张对内改网关做 SNAT） | 只需 1 张 （只负责接请求并转发，响应直接回客户端） |
| 后端 RS 配置 VIP | 不需要 （RS 只认自己的内网 IP） | 必须要 （在 lo 口配 /32，因为转发过来的包目标 IP 仍是 VIP） |
| 响应流量走向 | 必须经过 LVS （做 SNAT 改源 IP） | 不经过 LVS（RS 直接回复客户端） |

9. 注意事项

生产环境：Director不要使用虚拟机，因为负载压力大
DR模式：RS必须配置ARP抑制，防止RS响应VIP的ARP请求
NAT模式：需开启路由转发并配置防火墙Masquerade
持久连接 ：使用-p参数可保持会话粘性
保存配置：规则修改后务必保存到配置文件
