前言

网上看见多篇OLED12864+DS3231的万年历制作文章，发觉有改善空间，笔者也尝试制造一个。

硬件规格详述：

MCU 主控：STC32G12K128（具备高算力、丰富周边与大容量 Flash）。
即时时钟（ RTC ） - DS3231 模组：
- 采用 I²C 介面通讯，内建高精确度 TCXO （温度补偿晶体振荡器），实测平均月误差 < 5 秒。
- 内建可编程 Aging Offset 老化微调暂存器，可手动修正日误差（最大幅度约 $\\pm 1$ 秒/天）。
- 具备双电源自动切换设计，主电源（+5V）移除后自动切换至 CR2032 钮扣电池 供电进入极低功耗模式，可维持计时运行数年。
显示屏 - 0.96 吋 OLED 12864 显示板 ：
- 基于 SSD1306 驱动晶片，采用 IIC 总线传输。
- 解像度 $128 \\times 64$ 像素，自发光、无背光盲区、对比度极高，非常适合用作桌面型万年历的资讯显示载体。
4x4 矩阵键盘

0.96"OLED 12864 显示屏

· 解析度与尺寸：采用 0.96 吋、解析度为 $128 \\times 64$ 像素的 OLED 显示板。

· 驱动 IC 与通讯介面 ：通常内建 SSD1306 驱动晶片，支援 IIC （ I²C ）介面，仅需占用单片机的 SCL 与 SDA 两条信号线即可完成通讯，极大地节省了 STC32G 的 GPIO 资源。

· 自发光与对比度特性：OLED 具备自发光特性（无需背光）、高对比度、广视角以及极快的反应时间，在室内或夜间环境下显示清晰且功耗低。

· 供电电压：支援 3.3V 至 5V 宽电压输入（模组通常内建 3.3V 稳压电路），方便与 STC32G 单片机直接对接。

DS3231 RTC 模块

· 高精度核心（ TCXO ）：内建精准的温度补偿晶体振荡器（TCXO）。传统石英晶振容易受环境温度影响而产生频率漂移，而 DS3231 内部整合了温度感测器，能自动微调震荡频率，使晶振频率在工作温度范围内保持高度稳定。

· 时间误差与老化微调 ：平均一个月误差少于 5 秒。并具备 Aging Offset （老化补偿暂存器） 功能，允许使用者透过程式手动微调石英晶体的老化漂移，一天可加快或减慢最多 1 秒钟，达到高精度校准。

· I²C 总线与暂存器：采用高速（400kHz）I²C 串列介面与 STC32G 通讯，内部提供秒、分、时、星期、日、月、年等实时时历暂存器，并自动处理大小月及闰年天数补偿。

· 双电源与自动切换：模组支援主电源与备用电池（CR2032 钮扣电池）自动切换功能。当 +5V 主电源断电时，RTC 自动切换至电池供电，确保内部时钟持续运行且耗电量极低（仅微安级别），确保重新上电后时间不遗失。

· 内建温度感测器：DS3231 本身附带数位温度输出功能（虽然原作者在此专案中取消了温度显示改为显示节气，但硬体层面具备此扩充潜力）。

4x4 矩阵键盘

· 硬件结构与节省引脚：4x4 矩阵键盘透过 4 条行线（Row）和 4 条列线（Column）交叉组成，总共仅需 8 个 MCU 的 GPIO 引脚，即可支援高达 16 个按键的输入，大幅节省单片机的引脚资源。

· 连接与埠口配置：配合 STC32G 单片机使用时，需将行线与列线分别接到相应的 GPIO 埠。编程时通常需要将埠口设置为准双向口（Quasi-bidirectional）并启用内部弱上拉，以确保能正确检测高低电平变化。

· 按键扫描与防弹跳（ Debounce ）：程式采用行扫描或行列反转扫描法来识别被按下的键。为了避免机械接点弹跳造成误触发，软体层面通常会加入延时消抖处理，或者采用非阻塞式的按键状态机。

· 在此万年历中的实际应用：

校正模式触发：如文中提到，先按 # 键启动秒数或时间调校模式，使秒数开始闪烁。
数值调整与归零：在校正模式的 30 秒有效视窗内，按下 * 键可将秒数快速归零，方便精准对时；其他按键则可用于切换或增减年、月、日、时、分等参数。
可以拆除：如果您已经完成了时间的校正、设定，且日常只需观看万年历显示，只要拔除矩阵键盘与单片机之间的连接线，硬体上完全可以正常运作。OLED 显示屏与 DS3231 时钟模组会继续正常显示时间和农历。

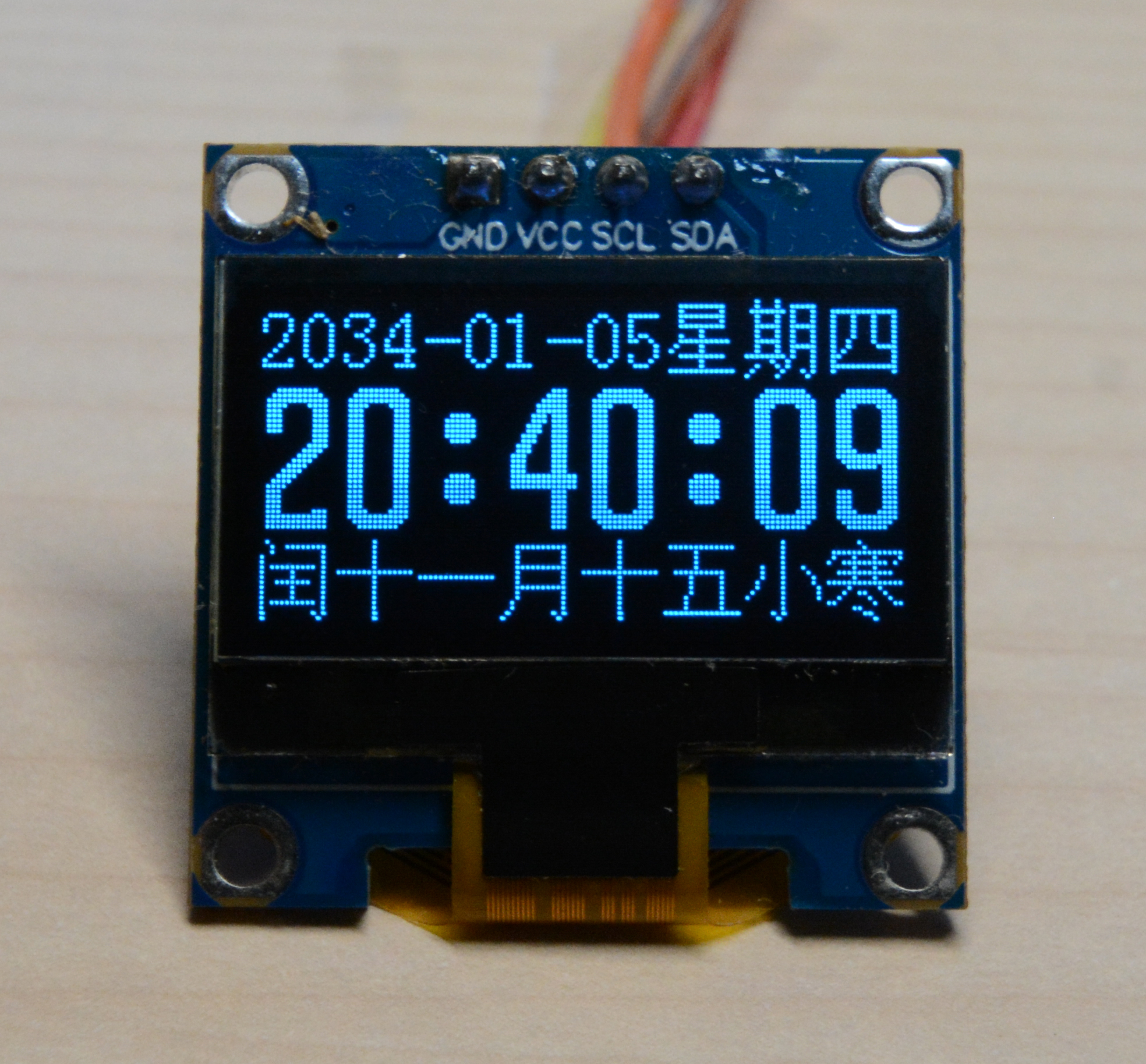

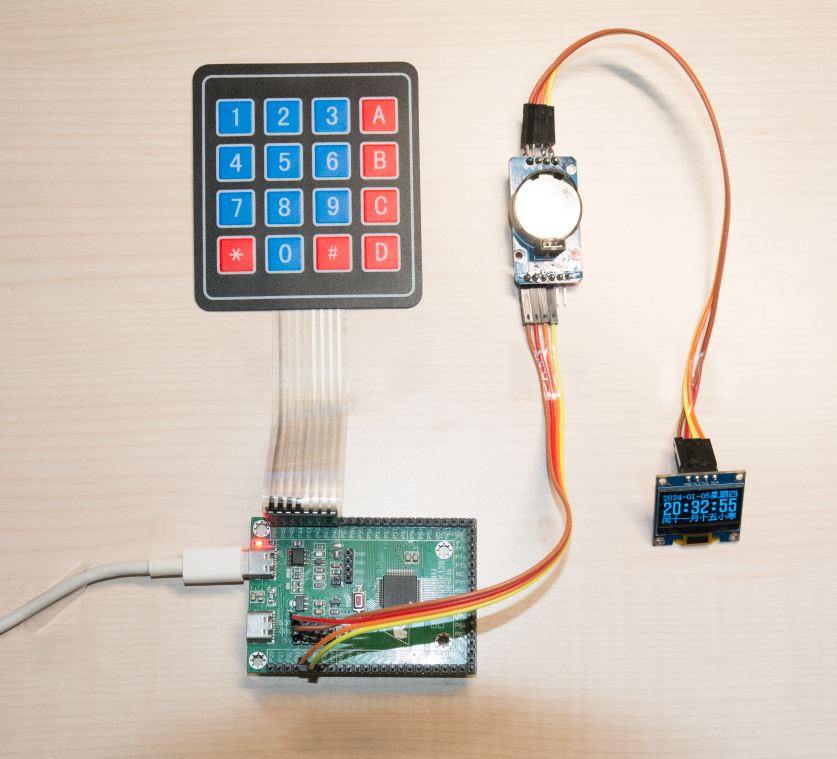

制成品:

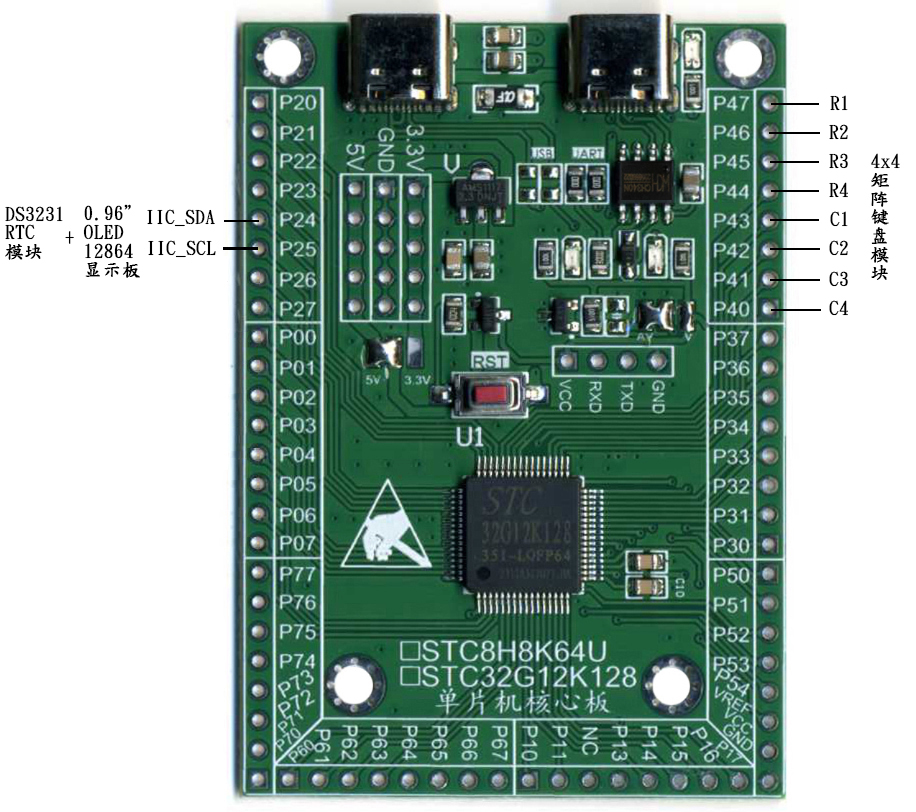

MCU接口连线图：

软件：

main.c
DS3231.h
DS3231.c
Iic.h
Iic.c
lunar.h
lunar.c
oled.h
oled.c
oledfont.h

特式：

DS3231 RTC 模块极之准确，内置了 温度补偿晶体振荡器（ TCXO ） **,**平均一个月差误少于5秒。此外，DS3231 附有Aging Offset 调校工作，可以加快或减慢电子钟运行，一天可加快或减慢最多1秒钟。
DS3231 十分省电, 当拔除+5V 电源之后，OLED 熄灭，DS3231 处于省电模式内置一枚CR2032 钮扣电池可以维持DS3231 运行数年之久, 当重新接入+5V 电源之后便可以回复正常工作。
此程式设有校正模式，可以调校电子钟的年、月、日、时、分、秒。秒设有归零按钮，先按'#' 键，秒数开始闪烁，启动秒数调校模式，在30秒钟内，按"*" 秒数归零，方便根据天文台、收音机报时钟对时。
此程式另一特色，此万年历可一起显示西历、星期、农历及节气。故此，此程式亦可以变成一个中西历对照工具，方便个别人士将西历转换为农历，例如1901年1月1日星期二是农历十一月十一, 2034年1月5日星期四是农历闰十一月十五当天更是小寒。
本程式农历数据已根据以下两书
《一百六十年历表 1901-2060年》 (刘宝琳，刘婷婷编, 科学出版社, 2006)
《百年历表及日月食 2001-2100》 (刘宝琳，刘婷婷编, 科学普及出版社, 2008)
及利用香港天文台《公历与农历日期对照表》校对过, 精确无误。

本程式是根据

《OLED12864+DS3231的万年历制作,带农历,大字体（单片机源码+实物）》

改动而来，作出以下修改：

农历十一月显示"冬"月，十二月显示"腊"月，与传统历书不同, 今改回十一月、十二月。
取消温度显示，改为显示节气。
原程式不能显示"闰"月，今改正。
修正农历程式中不能处理"闰十二月"的问题。(当然此问题在未来1000年都不会出现。)
扩充农历的上下限，原本只限 2000-2099年，今扩充至 1901-2100年。
修正原农历数据中的三个错误，分别是2057年、2089年及 2097年。

如何取字模

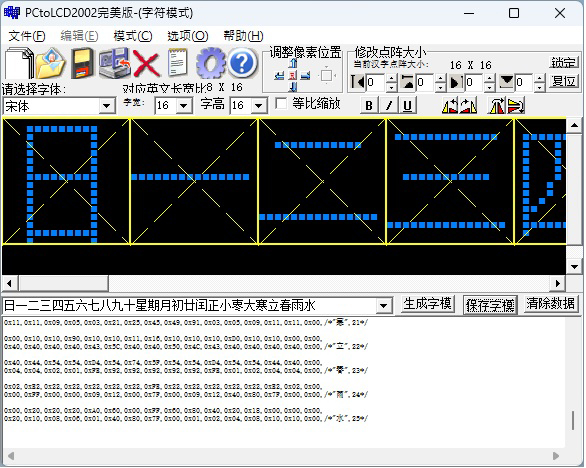

因为需要显示节气, 需要加入节气的 OLED 中文字字模, 执行PCtoLCD2002，选取以下选项及输入以下节气名称:

小寒大寒立春雨水惊蛰春分清明谷雨立夏小满芒种夏至

小暑大暑立秋处暑白露秋分寒露霜降立冬小雪大雪冬至

虽然有些字重复了，但为了方便C程序的编写，各中文字的排列不可以改变。

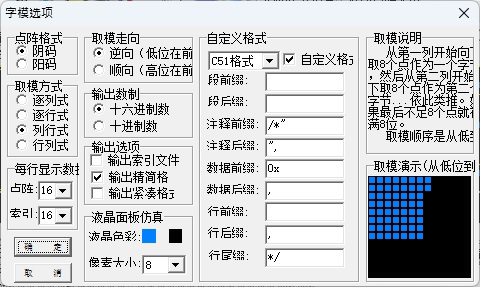

取字方式 -- 共阴码, 列行式, 16x16, 逆向输出(低位在前), C51 格式

源码获取：

本项目的完整源代码（包括 main.c、DS3231.h/c、Iic.h/c、lunar.h/c、oled.h/c、oledfont.h 等文件）已托管在开源平台。您可以通过以下方式获取：

附件下载：本文末尾或相关论坛帖子通常提供源码压缩包，解压后即可获得全部文件。

编译与烧录：源码使用 Keil C51 或 STC-ISP 工具链编译，针对 STC32G12K128 单片机。请确保已正确配置头文件路径与芯片型号，编译生成 HEX 文件后，通过 STC-ISP 软件烧录至单片机。

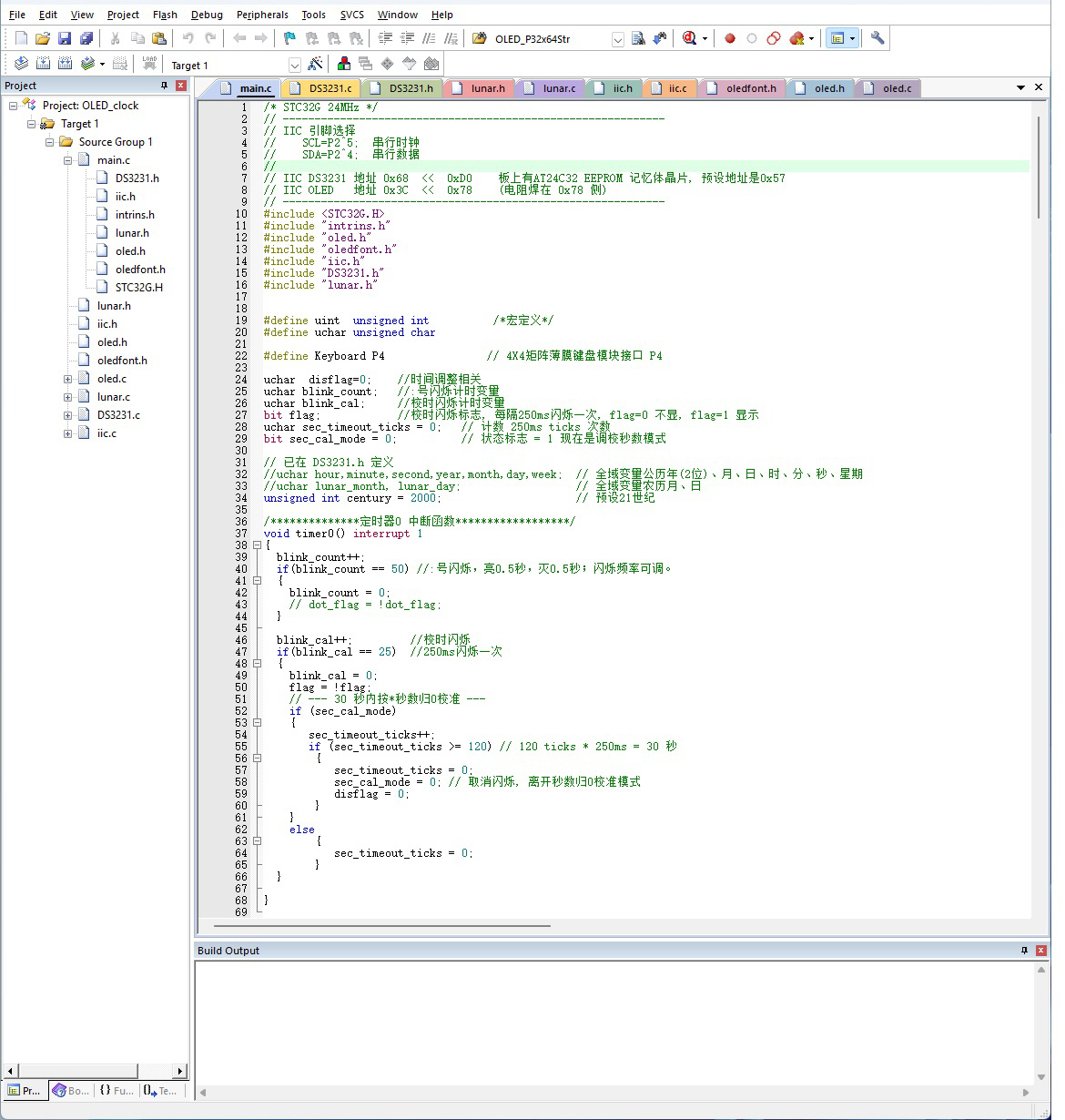

Keil uVision编译设定

C源码文件:

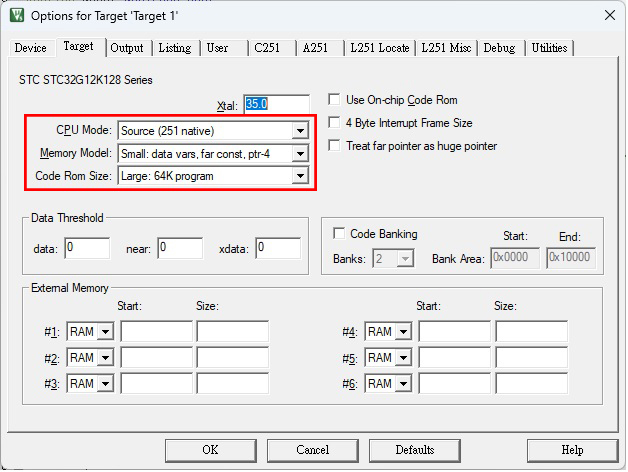

Keil uVision Project Options:

Memory Model: Small: data vars, far const, ptr-4。

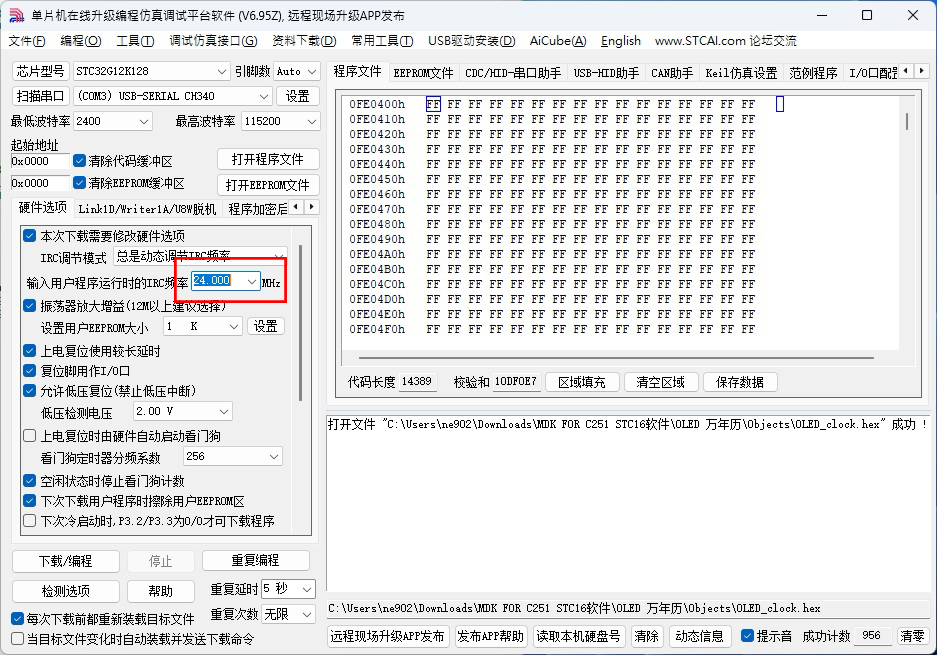

使用 STC-ISP 软件烧录 HEX 文件

MCU 頻率: 24.000 MHz

使用方法:

A键：调校西历年份，年份末两位数开始闪烁

B键：调校西历月份，月份两位数开始闪烁

C键：调校西历日期, 日期两位数开始闪烁

D 键：结束

2 键：+ 1

8 键：- 1

4 键：移至上一项 (年、月、日、时、分循环闪烁)

6键：移至下一项 (年、月、日、时、分循环闪烁)

键：启动秒数归零模式, 秒数开始闪烁

* 键：秒数归零 (必须在秒数开始闪烁30秒内执行, 否则取消)

第三行最多可显示8个中文字，以上是最长可显示的农历数据。

其中main.c 在调校过程中，按 2 键、8键数字+ 1、-1后，日期有可能出现不应该出现的日期，例如 2026年2月不会有29日，所以每次调校完之后都会进行日期校验工作:

main.c

cpp 复制代码

/* 找出西历月份内最大日数 */
unsigned char month_daymax (unsigned short year, unsigned char month)
{
    unsigned char max;
    // 'static' 只会初始化一次，其数值会在函数结束后继续保留
    static const unsigned char month_day[] = {31, 28, 31, 30, 31, 30, 31, 31, 30, 31, 30, 31};

    if (month > 12 || month < 1) return 0;

    max = month_day[month - 1];

    if (month == 2)
    {
        // Check for leap year
        if ((year % 4 == 0 && year % 100 != 0) || (year % 400 == 0))
        {
            max = 29;
        }
    }

    return max;
}

/* 调校时间/日期 */
void Set(unsigned char sel,unsigned char selby)
{
	unsigned int full_year;
    unsigned char address;
	int item;                 // 可以是负数
    unsigned char max,min;


    if(sel==1)  {address=DS3231_HOUR;   max=23;min=0;}      //小时
	if(sel==2)  {address=DS3231_MINUTE; max=59;min=0;}      //分钟
    if(sel==4)  {address=DS3231_YEAR;   max=99;min=0;}      //年
	if(sel==5)  {address=DS3231_MONTH;  max=12;min=1;}      //月
	if(sel==6)	{address=DS3231_DAY;
	             max=month_daymax(year+century, month); min=1;}//日

   	item= read_random(address);   // item 是 hex 格式
    if (selby==0)
		{
		  item++;
        if (item > max)
			{
              item = min;
              if (sel == 4) century += 100;
			}
        if (sel == 4 && century + item > 2100) item = min;    // 年上限是 2100
		}
		else
		{
			item--;
            if (item < min)
			{
               item = max;
               if (sel == 4) century -= 100;
			}
        if (sel == 4 && century + item < 1901) item = 1;      // 年下限是 1901
		}

	ModifyTime(address, item);           // item 是 hex 格式

	if (sel == 4 || sel == 5)      		 // 已调校年、月, 校验日期是否合理
	{
	    unsigned char new_year =  year;  // 改变过的年
        unsigned char new_month = month; // 改变过的月
        unsigned char day_max = 31;      // 最大日期
        unsigned char current_day = read_random(DS3231_DAY);
	    if (sel == 4) new_year = item;   // DS3231內的年
		if (sel == 5) new_month = item;  // DS3231內的月

        day_max = month_daymax(new_year+century, new_month);

        // 如果日期超出合理范围，立即修正至准许的最大值
        if (current_day > day_max)
        {
            ModifyTime(DS3231_DAY, day_max);
        }
    }
}

lunar.h 农历数据如下:

cpp 复制代码

#ifndef __lunar_H__
#define __lunar_H__

#define uchar unsigned char        /*宏定义*/
#define uint unsigned int
#define uint32_t unsigned long

int LunarCalendar(int year,int month,int day);
int CheckSolarTerm(int year, int month, int day);

/* Declare them here with extern so main.c can see them */
extern unsigned char lunar_month;
extern unsigned char lunar_day;

/*
     * 用来表示1900年到2100年间农历年份的相关信息，共24位元的16进制表示，其中：
     * 1. 前4位表示该年闰哪个月；
     * 2. 5-17位表示农历年份13个月的大小月分布, 如果没有闰月, 第13月为0，0表示小，1表示大；
     * 3. 最后7位表示农历年首（正月初一）对应的公历日期。
     *
     * 以2014年的数据0x955ABF为例： 二進制 1001 0101 0101 1010 1011 1111
     * 闰九月 正月小, 二月大, ..., 九月大, 闰九月小, 十月大, 十一月小, 十二月大 农历正月初一对应公历1月31号
*/

static const uint32_t code LunarCalendar_Info[201]={
0x84B6BF,/*1900*/
0x04AE53,0x0A5748,0x5526BD,0x0D2650,0x0D9544,0x46AAB9,0x056A4D,0x09AD42,0x24AEB6,0x04AE4A,/*1901-1910*/
0x6A4DBE,0x0A4D52,0x0D2546,0x5D52BA,0x0B544E,0x0D6A43,0x296D37,0x095B4B,0x749BC1,0x049754,/*1911-1920*/
0x0A4B48,0x5B25BC,0x06A550,0x06D445,0x4ADAB8,0x02B64D,0x095742,0x2497B7,0x04974A,0x664B3E,/*1921-1930*/
0x0D4A51,0x0EA546,0x56D4BA,0x05AD4E,0x02B644,0x393738,0x092E4B,0x7C96BF,0x0C9553,0x0D4A48,/*1931-1940*/
0x6DA53B,0x0B554F,0x056A45,0x4AADB9,0x025D4D,0x092D42,0x2C95B6,0x0A954A,0x7B4ABD,0x06CA51,/*1941-1950*/
0x0B5546,0x555ABB,0x04DA4E,0x0A5B43,0x352BB8,0x052B4C,0x8A953F,0x0E9552,0x06AA48,0x6AD53C,/*1951-1960*/
0x0AB54F,0x04B645,0x4A5739,0x0A574D,0x052642,0x3E9335,0x0D9549,0x75AABE,0x056A51,0x096D46,/*1961-1970*/
0x54AEBB,0x04AD4F,0x0A4D43,0x4D26B7,0x0D254B,0x8D52BF,0x0B5452,0x0B6A47,0x696D3C,0x095B50,/*1971-1980*/
0x049B45,0x4A4BB9,0x0A4B4D,0xAB25C2,0x06A554,0x06D449,0x6ADA3D,0x0AB651,0x095746,0x5497BB,/*1981-1990*/
0x04974F,0x064B44,0x36A537,0x0EA54A,0x86B2BF,0x05AC53,0x0AB647,0x5936BC,0x092E50,0x0C9645,/*1991-2000*/
0x4D4AB8,0x0D4A4C,0x0DA541,0x25AAB6,0x056A49,0x7AADBD,0x025D52,0x092D47,0x5C95BA,0x0A954E,/*2001-2010*/
0x0B4A43,0x4B5537,0x0AD54A,0x955ABF,0x04BA53,0x0A5B48,0x652BBC,0x052B50,0x0A9345,0x474AB9,/*2011-2020*/
0x06AA4C,0x0AD541,0x24DAB6,0x04B64A,0x6A573D,0x0A4E51,0x0D2646,0x5E933A,0x0D534D,0x05AA43,/*2021-2030*/
0x36B537,0x096D4B,0xB4AEBF,0x04AD53,0x0A4D48,0x6D25BC,0x0D254F,0x0D5244,0x5DAA38,0x0B5A4C,/*2031-2040*/
0x056D41,0x24ADB6,0x049B4A,0x7A4BBE,0x0A4B51,0x0AA546,0x5B52BA,0x06D24E,0x0ADA42,0x355B37,/*2041-2050*/
0x09374B,0x8497C1,0x049753,0x064B48,0x66A53C,0x0EA54F,0x06AA44,0x4AB638,0x0AAE4C,0x092E42,/*2051-2060*/
0x3C9735,0x0C9649,0x7D4ABD,0x0D4A51,0x0DA545,0x55AABA,0x056A4E,0x0A6D43,0x452EB7,0x052D4B,/*2061-2070*/
0x8A95BF,0x0A9553,0x0B4A47,0x6B553B,0x0AD54F,0x055A45,0x4A5D38,0x0A5B4C,0x052B42,0x3A93B6,/*2071-2080*/
0x069349,0x7729BD,0x06AA51,0x0AD546,0x54DABA,0x04B64E,0x0A5743,0x452738,0x0D164A,0x8E933E,/*2081-2090*/
0x0D5252,0x0DAA47,0x66B53B,0x056D4F,0x04AE45,0x4A4EB9,0x0A2D4C,0x0D1541,0x2D92B5,0x0D5249 /*2091-2100*/
};

/*
   西历1月至12月节气名称,每个月两个, 共24个节气
*/
static const char code Solar_Term[] = {"*", "小寒","大寒","立春","雨水","惊蛰","春分","清明","谷雨",
                                            "立夏","小满","芒种","夏至","小暑","大暑","立秋","处暑",
				      	                            "白露","秋分","寒露","霜降","立冬","小雪","大雪","冬至"};

 //节气基本日期
static const unsigned int code Solar_Basic[] = {4,19,3,18,4,19,4,19,4,20,4,20,6,22,6,22,6,22,7,22,6,21,6,21};

/*
    1900年到2100年节气日期偏移量
    每个月占4位元, 由西历1月至12月, 1年共用6个位元组
    首2位元代表1月上半月节气偏移量, 其后2位元代表下半月节气偏移量
    例如：1900年 首个位元组0x95 = 1001 0101 表示   1月4日 + 二进制 10 = 1月6日小寒,  1月19日 + 二进制 01 = 1月20日大寒
                                                  2月3日 + 二进制 01 = 2月4日立春,  2月18日 + 二进制 01 = 2月19日雨水
                 最后位元组0xA5 = 1010 0101 表示  11月6日 + 二进制 10 =11月8日立冬, 11月21日 + 二进制 10 =11月23日小雪
                                                 12月6日 + 二进制 01 =12月7日大雪, 12月21日 + 二进制 01 =12月22日冬至
*/
static const unsigned int code Solar_Offset[][6] = {
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1900*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1901*/
0xA9,0xAA,0xAE,0xAA,0xAA,0xAA,/*1902*/
0xAA,0xFA,0xEE,0xAE,0xEA,0xAA,/*1903*/
0xEA,0xA5,0x9A,0x59,0x9A,0xA5,/*1904*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1905*/
0xA9,0xAA,0xAA,0xAA,0xAA,0xAA,/*1906*/
0xAA,0xFA,0xEE,0xAE,0xEA,0xAA,/*1907*/
0xEA,0xA5,0x9A,0x59,0x9A,0xA5,/*1908*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1909*/
0xA9,0xAA,0xAA,0xAA,0xAA,0xAA,/*1910*/
0xAA,0xFA,0xEE,0xAE,0xEA,0xAA,/*1911*/
0xEA,0xA5,0x9A,0x59,0x9A,0xA5,/*1912*/
0x95,0xA6,0xAA,0x9A,0xAA,0xA9,/*1913*/
0xA5,0xA6,0xAA,0xAA,0xAA,0xAA,/*1914*/
0xAA,0xBA,0xAE,0xAA,0xEA,0xAA,/*1915*/
0xAA,0xA5,0x9A,0x59,0x96,0x95,/*1916*/
0x95,0xA6,0x9A,0x9A,0x9A,0xA5,/*1917*/
0xA5,0xA6,0xAA,0xAA,0xAA,0xA9,/*1918*/
0xAA,0xBA,0xAE,0xAA,0xEA,0xAA,/*1919*/
0xAA,0xA5,0x9A,0x59,0x96,0x95,/*1920*/
0x95,0xA5,0x9A,0x9A,0x9A,0xA5,/*1921*/
0xA5,0xA6,0xAA,0xAA,0xAA,0xA9,/*1922*/
0xA9,0xAA,0xAE,0xAA,0xEA,0xAA,/*1923*/
0xAA,0xA5,0x9A,0x59,0x96,0x95,/*1924*/
0x95,0xA5,0x9A,0x9A,0x9A,0xA5,/*1925*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1926*/
0xA9,0xAA,0xAE,0xAA,0xAA,0xAA,/*1927*/
0xAA,0xA5,0x99,0x59,0x95,0x55,/*1928*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1929*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1930*/
0xA9,0xAA,0xAE,0xAA,0xAA,0xAA,/*1931*/
0xAA,0xA5,0x99,0x59,0x95,0x55,/*1932*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1933*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1934*/
0xA9,0xAA,0xAA,0xAA,0xAA,0xAA,/*1935*/
0xAA,0xA5,0x99,0x59,0x95,0x55,/*1936*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1937*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1938*/
0xA9,0xAA,0xAA,0xAA,0xAA,0xAA,/*1939*/
0xAA,0xA5,0x99,0x59,0x95,0x55,/*1940*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1941*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1942*/
0xA9,0xAA,0xAA,0xAA,0xAA,0xAA,/*1943*/
0xAA,0xA5,0x59,0x59,0x95,0x55,/*1944*/
0x95,0xA5,0x9A,0x59,0x96,0x95,/*1945*/
0x95,0xA6,0xAA,0x9A,0x9A,0xA9,/*1946*/
0xA5,0xA6,0xAA,0xAA,0xAA,0xAA,/*1947*/
0xAA,0x65,0x59,0x55,0x95,0x55,/*1948*/
0x55,0xA5,0x9A,0x59,0x96,0x95,/*1949*/
0x95,0xA5,0x9A,0x9A,0x9A,0xA9,/*1950*/
0xA5,0xA6,0xAA,0xAA,0xAA,0xAA,/*1951*/
0xAA,0x65,0x59,0x55,0x95,0x55,/*1952*/
0x55,0xA5,0x9A,0x59,0x96,0x95,/*1953*/
0x95,0xA5,0x9A,0x9A,0x9A,0xA5,/*1954*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1955*/
0xAA,0x55,0x59,0x55,0x95,0x55,/*1956*/
0x55,0xA5,0x9A,0x59,0x96,0x95,/*1957*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1958*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1959*/
0xA9,0x55,0x59,0x55,0x55,0x55,/*1960*/
0x55,0xA5,0x99,0x59,0x95,0x55,/*1961*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1962*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1963*/
0xA9,0x55,0x59,0x55,0x55,0x55,/*1964*/
0x55,0xA5,0x99,0x59,0x95,0x55,/*1965*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1966*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1967*/
0xA9,0x55,0x55,0x55,0x55,0x55,/*1968*/
0x55,0xA5,0x99,0x59,0x95,0x55,/*1969*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1970*/
0xA5,0xA6,0xAA,0x9A,0xAA,0xA9,/*1971*/
0xA9,0x55,0x55,0x55,0x55,0x55,/*1972*/
0x55,0xA5,0x59,0x59,0x95,0x55,/*1973*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1974*/
0xA5,0xA6,0xAA,0x9A,0x9A,0xA9,/*1975*/
0xA9,0x51,0x55,0x55,0x55,0x55,/*1976*/
0x55,0xA5,0x59,0x55,0x95,0x55,/*1977*/
0x95,0xA5,0x9A,0x59,0x96,0xA5,/*1978*/
0xA5,0xA6,0x9A,0x9A,0x9A,0xA9,/*1979*/
0xA9,0x51,0x55,0x55,0x55,0x55,/*1980*/
0x55,0xA5,0x59,0x55,0x95,0x55,/*1981*/
0x95,0xA5,0x9A,0x59,0x96,0x95,/*1982*/
0x95,0xA5,0x9A,0x9A,0x9A,0xA9,/*1983*/
0xA5,0x51,0x55,0x45,0x55,0x55,/*1984*/
0x55,0x65,0x59,0x55,0x95,0x55,/*1985*/
0x55,0xA5,0x9A,0x59,0x96,0x95,/*1986*/
0x95,0xA5,0x9A,0x5A,0x9A,0xA5,/*1987*/
0xA5,0x51,0x55,0x45,0x55,0x54,/*1988*/
0x55,0x55,0x59,0x55,0x55,0x55,/*1989*/
0x55,0xA5,0x99,0x59,0x96,0x95,/*1990*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1991*/
0xA5,0x51,0x55,0x45,0x55,0x54,/*1992*/
0x54,0x55,0x59,0x55,0x55,0x55,/*1993*/
0x55,0xA5,0x99,0x59,0x95,0x55,/*1994*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1995*/
0xA5,0x51,0x55,0x45,0x55,0x54,/*1996*/
0x54,0x55,0x55,0x55,0x55,0x55,/*1997*/
0x55,0xA5,0x99,0x59,0x95,0x55,/*1998*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*1999*/
0xA5,0x51,0x55,0x45,0x55,0x54,/*2000*/
0x54,0x55,0x55,0x55,0x55,0x55,/*2001*/
0x55,0xA5,0x99,0x59,0x95,0x55,/*2002*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*2003*/
0xA5,0x51,0x55,0x45,0x55,0x54,/*2004*/
0x54,0x55,0x55,0x55,0x55,0x55,/*2005*/
0x55,0xA5,0x59,0x55,0x95,0x55,/*2006*/
0x95,0xA5,0x9A,0x59,0x9A,0xA5,/*2007*/
0xA5,0x51,0x55,0x45,0x45,0x54,/*2008*/
0x54,0x51,0x55,0x55,0x55,0x55,/*2009*/
0x55,0xA5,0x59,0x55,0x95,0x55,/*2010*/
0x95,0xA5,0x9A,0x59,0x96,0xA5,/*2011*/
0xA5,0x51,0x45,0x45,0x45,0x54,/*2012*/
0x54,0x51,0x55,0x45,0x55,0x55,/*2013*/
0x55,0xA5,0x59,0x55,0x95,0x55,/*2014*/
0x95,0xA5,0x9A,0x59,0x96,0x95,/*2015*/
0x95,0x50,0x45,0x45,0x45,0x54,/*2016*/
0x50,0x51,0x55,0x45,0x55,0x55,/*2017*/
0x55,0x65,0x59,0x55,0x95,0x55,/*2018*/
0x55,0xA5,0x99,0x59,0x96,0x95,/*2019*/
0x95,0x50,0x45,0x04,0x45,0x54,/*2020*/
0x50,0x51,0x55,0x45,0x55,0x54,/*2021*/
0x55,0x55,0x59,0x55,0x55,0x55,/*2022*/
0x55,0xA5,0x99,0x59,0x96,0x95,/*2023*/
0x95,0x50,0x45,0x04,0x45,0x50,/*2024*/
0x50,0x51,0x55,0x45,0x55,0x54,/*2025*/
0x54,0x55,0x55,0x55,0x55,0x55,/*2026*/
0x55,0xA5,0x99,0x59,0x95,0x55,/*2027*/
0x95,0x50,0x45,0x04,0x45,0x50,/*2028*/
0x50,0x51,0x55,0x45,0x55,0x54,/*2029*/
0x54,0x55,0x55,0x55,0x55,0x55,/*2030*/
0x55,0xA5,0x99,0x59,0x95,0x55,/*2031*/
0x95,0x50,0x45,0x04,0x45,0x50,/*2032*/
0x50,0x51,0x55,0x45,0x55,0x54,/*2033*/
0x54,0x55,0x55,0x55,0x55,0x55,/*2034*/
0x55,0xA5,0x59,0x55,0x95,0x55,/*2035*/
0x95,0x50,0x45,0x04,0x45,0x50,/*2036*/
0x50,0x51,0x55,0x45,0x55,0x54,/*2037*/
0x54,0x55,0x55,0x55,0x55,0x55,/*2038*/
0x55,0xA5,0x59,0x55,0x95,0x55,/*2039*/
0x95,0x50,0x45,0x04,0x45,0x50,/*2040*/
0x50,0x51,0x45,0x45,0x45,0x54,/*2041*/
0x54,0x51,0x55,0x55,0x55,0x55,/*2042*/
0x55,0xA5,0x59,0x55,0x95,0x55,/*2043*/
0x95,0x50,0x45,0x04,0x41,0x50,/*2044*/
0x50,0x50,0x45,0x45,0x45,0x54,/*2045*/
0x54,0x51,0x55,0x45,0x55,0x55,/*2046*/
0x55,0xA5,0x59,0x55,0x95,0x55,/*2047*/
0x95,0x50,0x44,0x04,0x41,0x40,/*2048*/
0x40,0x50,0x45,0x04,0x45,0x54,/*2049*/
0x50,0x51,0x55,0x45,0x55,0x55,/*2050*/
0x55,0x55,0x59,0x55,0x55,0x55,/*2051*/
0x55,0x50,0x44,0x04,0x41,0x40,/*2052*/
0x40,0x50,0x45,0x04,0x45,0x54,/*2053*/
0x50,0x51,0x55,0x45,0x55,0x55,/*2054*/
0x55,0x55,0x55,0x55,0x55,0x55,/*2055*/
0x55,0x50,0x44,0x04,0x41,0x40,/*2056*/
0x40,0x50,0x45,0x04,0x45,0x50,/*2057*/
0x50,0x51,0x55,0x45,0x55,0x54,/*2058*/
0x55,0x55,0x55,0x55,0x55,0x55,/*2059*/
0x55,0x50,0x44,0x04,0x40,0x00,/*2060*/
0x40,0x50,0x45,0x04,0x45,0x50,/*2061*/
0x50,0x51,0x55,0x45,0x55,0x54,/*2062*/
0x54,0x55,0x55,0x55,0x55,0x55,/*2063*/
0x55,0x50,0x44,0x04,0x40,0x00,/*2064*/
0x40,0x50,0x45,0x04,0x45,0x50,/*2065*/
0x50,0x51,0x55,0x45,0x55,0x54,/*2066*/
0x54,0x55,0x55,0x55,0x55,0x55,/*2067*/
0x55,0x50,0x04,0x00,0x40,0x00,/*2068*/
0x40,0x50,0x45,0x04,0x45,0x50,/*2069*/
0x50,0x51,0x45,0x45,0x45,0x54,/*2070*/
0x54,0x55,0x55,0x55,0x55,0x55,/*2071*/
0x55,0x50,0x04,0x00,0x40,0x00,/*2072*/
0x40,0x50,0x45,0x04,0x41,0x50,/*2073*/
0x50,0x51,0x45,0x45,0x45,0x54,/*2074*/
0x54,0x51,0x55,0x45,0x55,0x55,/*2075*/
0x55,0x50,0x04,0x00,0x40,0x00,/*2076*/
0x40,0x50,0x45,0x04,0x41,0x50,/*2077*/
0x50,0x50,0x45,0x05,0x45,0x54,/*2078*/
0x54,0x51,0x55,0x45,0x55,0x55,/*2079*/
0x55,0x50,0x04,0x00,0x40,0x00,/*2080*/
0x40,0x50,0x44,0x04,0x41,0x40,/*2081*/
0x50,0x50,0x45,0x04,0x45,0x54,/*2082*/
0x50,0x51,0x55,0x45,0x55,0x55,/*2083*/
0x55,0x00,0x04,0x00,0x00,0x00,/*2084*/
0x00,0x50,0x44,0x04,0x41,0x40,/*2085*/
0x40,0x50,0x45,0x04,0x45,0x54,/*2086*/
0x50,0x51,0x55,0x45,0x55,0x55,/*2087*/
0x55,0x00,0x00,0x00,0x00,0x00,/*2088*/
0x00,0x50,0x44,0x04,0x41,0x40,/*2089*/
0x40,0x50,0x45,0x04,0x45,0x50,/*2090*/
0x50,0x51,0x55,0x45,0x55,0x54,/*2091*/
0x55,0x00,0x00,0x00,0x00,0x00,/*2092*/
0x00,0x50,0x44,0x04,0x40,0x00,/*2093*/
0x40,0x50,0x45,0x04,0x45,0x50,/*2094*/
0x50,0x51,0x55,0x45,0x55,0x54,/*2095*/
0x54,0x00,0x00,0x00,0x00,0x00,/*2096*/
0x00,0x50,0x44,0x00,0x40,0x00,/*2097*/
0x40,0x50,0x45,0x04,0x45,0x50,/*2098*/
0x50,0x51,0x55,0x45,0x55,0x54,/*2099*/
0x54,0x55,0x55,0x55,0x55,0x55 /*2100*/
};

#endif

因为DS3231 只储存两位数字的年份, 西历星期有可能出错, 故此每次读取完DS3231 的日期之后，都需要進行星期换算工作, 才输出正确的星期，而不會採用DS3231內的星期數據。

DS3231.c

cpp 复制代码

/*************************************************************************
    函数功能: 输入阳历年月日 (4位年份)，输出星期数据 (适用于 1901-2100年)
    返回值:   1 = 星期一, ..., 6 = 星期六, 7 = 星期日
*****************************************************************************/
// Zeller's Congruence formula
unsigned char GetDayofWeek(unsigned int y, uchar m, uchar d)
{
    int j, k, week;
	int day_mapping[] = {6, 7, 1, 2, 3, 4, 5};
    // 在该公式中，传统的1月和2月要看作上一年的13月和14月
    if (m == 1 || m == 2) {
        m += 12;
        y--;
    }
	// 世纪 j 及世纪內年份 k
	j = y / 100;
    k = y % 100;
    week = (d + (13 * (m + 1)) / 5 + k + (k / 4) + (j / 4) + (5 * j)) % 7;
	return day_mapping[week];   // 1代表星期一, 2代表星期二, ..., 7代表星期日
}

iic.c 采用软件模拟iic方式进行通讯，好处是方便，不受个别 MCU硬件的限制:

cpp 复制代码

#include "iic.h"

bit ack;

//========================================================================
// 函数名称: IIC_Init
// 函数功能: IIC初始化
// 入口参数: 无
// 函数返回: 无
//========================================================================
void IIC_Init()	  	  //IIC初始化
{
    WTST = 0;         // 设置程序指令延时参数，赋值为0时速度设置为最快, 程序代码不等待
    EAXFR = 1;        // 扩展寄存器(XFR)访问使能
    CKCON = 0;        // 提高访问XRAM速度, xdata访问不增加等待

    P0M1 = 0x00; P0M0 = 0x00;
    P1M1 = 0x00; P1M0 = 0x00;   // 准双向口, SCL=P2.5, SDA=P2.4 （弱上拉，兼容传统8051）
    P2M1 = 0x00; P2M0 = 0x00;
    P3M1 = 0x00; P3M0 = 0x00;
    P4M1 = 0x00; P4M0 = 0x00;
    P5M1 = 0x00; P5M0 = 0x00;
    P6M1 = 0x00; P6M0 = 0x00;
    P7M1 = 0x00; P7M0 = 0x00;
	P4PU = 0xFF;                // 使能 P4 端口内部的4.1K 上拉电阻 (4x4矩阵键盘)

}

//========================================================================
// 函数名称: Delay1us
// 函数功能: IIC延时 1us
// 入口参数: 无
// 函数返回: 无
//========================================================================
void Delay1us() 	  //@24.000MHz	   延时1us
{
	_nop_(); _nop_();	_nop_();_nop_();
    _nop_(); _nop_();	_nop_();_nop_();
	_nop_(); _nop_();	_nop_();_nop_();
    _nop_(); _nop_();	_nop_();_nop_();
	_nop_(); _nop_();	_nop_();_nop_();
	_nop_(); _nop_();	                   	//1T单片机用22个 NOP, 呼叫函数及返回 2T
}

// IIC 总线函数
/**********************************************
//IIC Start
//SCL 高电平时，SDA 从高变低
**********************************************/
void IIC_Start()
{
   SDA = 1;      //发送起始条件的数据信号
   SCL = 1;
   Delay1us();   //起始条件建立时间大于4.7us,延时
   SDA = 0;
   Delay1us();   //起始条件锁定时间大于4μs
   SCL = 0;
}

/**********************************************
//IIC Stop
//SCL 高电平时，SDA 从低变高
**********************************************/
void IIC_Stop()
{
   //SCL = 0;	 // SCL 已经是 0
   SDA = 0;
   Delay1us();
   SCL = 1;
   Delay1us();   //结束条件建立时间大于4us
   SDA = 1;
   Delay1us();
}
/**********************************************
// I2C 发送一个字节 (高位先行)

功能: 将数据c发送出去,可以是地址,也可以是数据,发完后等待应答,
      并对此状态位进行操作.(不应答或非应答都使 ack=0)
      发送数据正常，ack=1; ack=0 表示被控器无应答或损坏。
**********************************************/
void IIC_SendByte(u8 c)
{
    uchar BitCnt;

    for(BitCnt=0;BitCnt<8;BitCnt++)         //要传送的数据长度为8位
    {
        if((c<<BitCnt) & 0x80)
            SDA=1;                          //判断发送位
        else
            SDA=0;
		Delay1us();
        SCL=1;                              //置时钟线为高，通知被控器开始接收数据位
        Delay1us();                         //保证时钟高电平周期大于4μs
        SCL=0;
    }
    SDA=1;                                  //8位发送完后释放数据线，准备接收应答位
	Delay1us();
    SCL=1;                                  // 接收ACK
    Delay1us();

    if(SDA==1)
        ack=0;
    else
        ack=1;                              // 判断是否接收到应答信号
    SCL=0;
    Delay1us();
}

/**********************************************
// I2C 接收一个字节 (高位先行)
//
//功能:  用来接收从器件传来的数据,并判断总线错误(不发应答信号)，
//       发完后请用应答函数应答从机。
**********************************************/
uchar IIC_RcvByte()
{
   uchar retc;
   uchar BitCnt;

   retc=0;
   SDA=1;                           //置数据线为输入方式
   for(BitCnt=0;BitCnt<8;BitCnt++)
   {
	    Delay1us();
        SCL=0;                      //置时钟线为低，准备接收数据位
        Delay1us();                 //时钟低电平周期大于4.7μs
        SCL=1;                      //置时钟线为高使数据线上数据有效
        Delay1us();
        retc=retc<<1;
        if(SDA==1)
            retc=retc+1;            //读数据位,接收的数据位放入retc中
        Delay1us();
   }
   SCL=0;
   Delay1us();
   return(retc);
}

/********************************************************************
//函数名称:   IIC_ACK  应答子函数
//函数原型:   void IIC_ACK(bit a);
//功能:       主控器进行应答信号(可以是应答或非应答信号，由位参数a决定)
//            发送 ACK, a=0  ACK, a=1 NAK
********************************************************************/
void IIC_ACK(bit a)
{
	SDA	= a; 				// a=0 ACK, a=1 NACK
	Delay1us();             // delay to make SDA signal stable
    SCL=1;
    Delay1us();             //时钟低电平周期大于4us
    SCL=0;                  //清时钟线，钳住I2C总线以便继续接收
    Delay1us();
}

//========================================================================
// 函数名称: IIC_Write_NByte
// 函数功能: IIC连续写入几个字节
// 入口参数: @slave：从机地址  @addr：数据地址  @p:数组   @number：数据个数
// 函数返回: 无
//========================================================================
void IIC_Write_NByte( u8 slave,u8 addr,u8 *p,u8 number )	//IIC写入连续的几个字节
{
    IIC_Start();
    IIC_SendByte(slave);
	if (ack == 0) return;

    IIC_SendByte(addr);
    if (ack == 0) return;

    do
    {
        IIC_SendByte(*p);
	    if (ack==0) return;
        p++;
    }
    while(--number);
    IIC_Stop();
}

//========================================================================
// 函数名称: IIC_Read_NByte
// 函数功能: IIC连续读取几个字节
// 入口参数: @slave：从机地址  @addr：数据地址  @p:数组   @number：数据个数
// 函数返回: *p 读到的数据
//========================================================================
void IIC_Read_NByte( u8 slave,u8 addr,u8 *p,u8 number )	//IIC读取连续的几个字节
{
    IIC_Start();
    IIC_SendByte(slave);
	if (ack==0) return;

    IIC_SendByte(addr);
	if (ack==0) return;

    IIC_Start();
    IIC_SendByte((u8)(slave+0x01));
	if (ack==0) return;

    while(number > 0)
    {
        *p = IIC_RcvByte();           // 读取数据
        p++;
        number--;
        if( number > 0 )
            IIC_ACK(0);               // 还有位元组，回传 ACK (假设 0 代表 ACK)
        else
            IIC_ACK(1);               // 最后一个位元组，回传 NACK (假设 1 代表 NACK)
    }
    IIC_Stop();
}

未来可以改进的地方，包括增加年、月、日、时的干支，显示公众假期，例如五一劳动节、中秋节。加入中国传统节日例如三伏，一九，二九等资料。

STC32G 单片机0.96“OLED 西历农历可调万年历 (1901-2100)

前言

硬件规格详述：

0.96"OLED 12864 显示屏

DS3231 RTC 模块

4x4 矩阵键盘

制成品:

MCU接口连线图：

软件：

特式：

如何取字模

源码获取：

Keil uVision编译设定

Keil uVision Project Options:

使用 STC-ISP 软件烧录 HEX 文件

使用方法:

键：启动秒数归零 模式, 秒数开始闪烁

键：启动秒数归零模式, 秒数开始闪烁
