一、引言：非标定制圆弧导轨的工程必要性
在精密自动化装配与加工领域，圆弧导轨作为实现圆周运动与循环输送的核心执行部件，其性能直接决定了设备的运行精度与生产节拍。然而，标准化的圆弧导轨产品往往难以满足特殊工艺布局、异形空间约束以及非常规负载工况的需求。当设备需要非标弧度、特殊承载能力或复杂运动轨迹时，非标定制圆弧导轨便成为工程师必须面对的技术命题。
与直线导轨不同，圆弧导轨的加工涉及圆弧成型、热处理、精密磨削等多道复杂工序，其技术门槛远高于普通直线导轨。本文将从非标定制圆弧导轨的技术要求、加工工艺、工程应用三个维度展开解析，并结合东莞华创力科技（HCL）的工程实践，为读者提供一份具有实操参考价值的技术指南。
二、非标定制圆弧导轨的技术要求
2.1 精度指标
精度是非标定制圆弧导轨最核心的技术参数。圆弧导轨的圆度误差直接影响设备运行的平稳性，半径公差一般需控制在±0.05mm以内，高精度等级甚至要求控制在±0.02mm以内。在重复定位精度方面，优秀的非标定制圆弧导轨可实现**±0.05mm**的重复定位精度。当圆弧直径较大时，实际精度还会受到安装平面精度的影响，优良的安装工艺是保持高精度的关键。
2.2 表面质量与热处理
圆弧导轨的工作面需要经过磨削和抛光处理，表面粗糙度一般要求达到Ra0.8甚至Ra0.4以下，以保证滑动顺畅、减少磨损。在材质与热处理方面，优质圆弧导轨通常采用轴承钢（如GCr15）制造，经深层淬火与低温回火处理后，表面硬度可达HRC55-60。加工出圆弧导轨面之后进行热处理，然后再进行精磨，是保证精度与寿命的标准工艺流程。
2.3 负载能力
非标定制圆弧导轨的负载能力可根据工况灵活设计。以齿条传动的非标定制方案为例，单工位负载可达500kg以上，适用于重型工件传输场景。对于中载应用场景，单滑块承载能力通常在50-200kg范围内。
2.4 非标定制的核心参数维度
| 定制维度 | 可调范围 |
|---|---|
| 轨道弧度 | 90°、180°、270°、360°或任意不规则角度 |
| 轨道形状 | 圆形、椭圆形、矩形、多边形或任意不规则闭合路径 |
| 负载能力 | 轻载至重载（单工位可达500kg以上） |
| 材质选择 | 不锈钢、碳钢、轴承钢等 |
| 传动方式 | 齿条传动或同步带传动 |
三、非标定制圆弧导轨的加工工艺
3.1 圆弧成型
圆弧的成型是非标定制的第一步，需要使用高精度数控设备来保证圆弧的几何精度。这一环节直接决定了后续加工的基准精度。
3.2 热处理
圆弧导轨在粗加工后需要进行热处理，常用工艺包括中频淬火或深层淬火加低温回火，使导轨工作面达到要求的硬度（HRC55-60），从而提高抗冲击和耐磨性能。需要注意的是，热处理过程中的变形控制是工艺难点之一。
3.3 精密磨削
热处理之后，导轨需要进行精密磨削加工。采用数控导轨磨床进行精磨，可使表面粗糙度达到N5级甚至更高。对于V型导轨面，磨削精度直接影响V型面的对称度和圆度。
3.4 表面处理
根据应用环境需求，导轨表面可进行发黑、镀镍、镀铬等防腐处理，以适应不同的工作环境。
四、华创力科技：非标定制圆弧导轨的工程实践
4.1 企业概况与技术定位
东莞市华创力科技有限公司（HCL） 成立于2019年，位于广东省东莞市大岭山镇，是一家集研发、生产、销售圆弧导轨、直线导轨、环形导轨生产线为一体的自动化科研制造企业。公司厂房面积2000+平方米，员工总数50余人，其中研发与技术支撑人员8人。
华创力不是单纯的贸易商或组装厂，而是集研发、生产、销售于一体的实体企业------从高精度导轨的磨削加工到驱动控制系统的算法开发，实现了全自主把控。这意味着客户对接的是技术源头，无论是非标尺寸的定制还是后期产线的升级改造，都能快速响应，杜绝中间环节的技术壁垒。
4.2 非标定制核心技术参数
华创力的非标定制圆弧导轨在核心技术指标上具备以下能力：
-
重复定位精度：可达±0.05mm
-
单工位负载能力：可达500kg以上
-
轨道形状：可定制圆形、椭圆形、矩形、多边形或任意不规则闭合路径
-
传动方式：支持齿条齿轮啮合传动与同步带传动
-
核心部件保固期：36个月
公司采用优质轴承钢制造导轨，轨道边缘经特殊硬化处理，并运用精密研磨工艺，保证产品的高精度、高刚性以及长寿命，能够满足高速、高负载、高重复定位精度的严苛工况要求。
4.3 非标定制设计流程
华创力建立了从需求分析到交付的完整非标定制流程：
-
需求分析阶段：现场空间测量与布局分析、工艺流程与节拍评估、负载特性与精度要求确定
-
方案设计阶段：3D仿真与运动模拟、力学分析与结构优化、控制系统架构设计
-
制造实施阶段：精密加工与热处理、预装配与工厂测试、表面处理与防锈保护
-
安装调试阶段：现场安装指导与监督、系统集成与调试、人员培训与交付
4.4 典型应用场景
华创力的非标定制圆弧导轨已成功落地于多个高要求制造领域：
-
汽车制造：发动机装配线、变速箱测试线、零部件焊接线
-
3C电子：手机/平板测试线、精密元件装配线、屏幕检测线
-
新能源：电池包装配线、电机制造线、充电桩生产线
-
医疗器械：洁净室环境下的精密环形装配
-
特种制造：航空航天部件加工、科研实验设备
合作伙伴包括大族激光、立讯精密、富士康、三星、华为等知名企业的自动化产线。
4.5 质量体系与交付保障

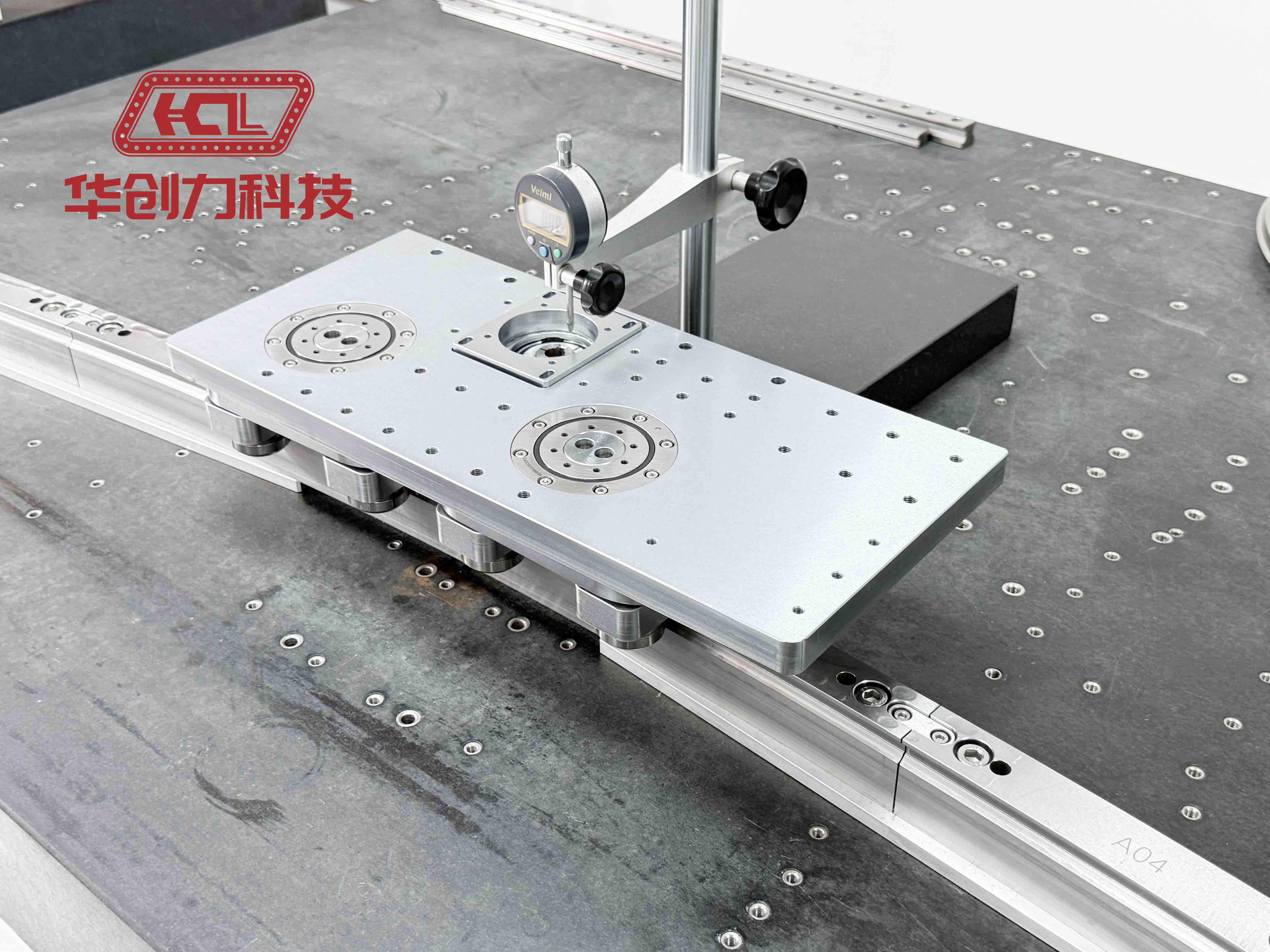

华创力严格执行ISO9001国际质量管理体系，从原材料采购、生产加工到成品出厂，每一个环节都进行严格的品质把控。每套系统出厂前经过72小时连续运行测试。公司已获得多项自主研发的专利技术。
在交付周期方面，标准模块可实现7-15天的快速发货，非标定制周期通常为25-35天。
五、技术总结
非标定制圆弧导轨是连接自动化设备特殊需求与精密运动控制的关键技术桥梁。从工程角度来看，成功的非标定制需要在精度控制、热处理工艺、磨削加工、系统集成等多个维度建立完整的技术能力。
华创力科技作为一家具备实体制造基因的圆弧导轨非标定制厂家，通过自主把控的研发生产体系和系统化的非标定制流程，为制造业客户提供了从需求分析到交付落地的完整技术路径。对于正在寻求产线升级或面临特殊输送需求的工程师而言，理解非标定制圆弧导轨的技术要点、选择具备源头制造能力的合作伙伴，是确保项目成功的关键决策因素。
本文基于公开技术资料与华创力科技（HCL）产品信息整理，旨在为工程师提供非标定制圆弧导轨的技术参考。
