基于图莫斯的CAN UDS升级上位机-LabVIEW版本（十一）：LogManager.vi

1. 引言

在UDS刷写上位机中，日志管理是一个看似简单却至关重要的模块。它记录着整个刷写过程中每一次CAN报文的收发细节，是故障排查、流程审计和数据分析的核心依据。

在开发调试阶段，日志帮助我们快速定位协议交互中的异常；在生产环境中，日志记录了每一次固件升级的完整过程，为质量追溯提供证据。可以说，没有日志的刷写工具是不完整的。

LogManager.vi 正是为了解决这一问题而设计的。它独立于UDS协议栈之外，通过功能全局变量（FGV） 模式管理日志文件的生命周期，提供简洁的"打开-写入-关闭"接口，让主VI可以无感知地记录所有诊断通信。

本文将详细介绍日志管理子VI的设计思路、功能全局变量实现、文件操作细节以及在刷写流程中的集成方式。

2. 子VI功能概述

2.1 设计目标

提供Open/Write/Close三个命令，管理日志文件的打开、写入和关闭
自动在指定目录（默认VI所在路径下的LOG文件夹）创建以时间戳命名的日志文件
支持记录发送（TX）和接收（RX）数据，包含时间戳（精确到毫秒）
数据以十六进制格式显示，便于阅读
使用非重入功能全局变量，确保多次调用共享同一个文件句柄
自动检测文件句柄有效性，若文件未打开则自动创建
提供错误反馈，便于调试

2.2 输入参数

控件	类型	说明
命令	枚举（Open/Write/Close）	控制日志操作类型
数据方向	枚举（TX/RX）	仅在Write命令时有效，标识发送或接收
数据	U8数组	要记录的字节数据（Write命令时有效）
数据长度	I32	数据的有效字节数（可选，可用数组大小自动获取）

2.3 输出参数

控件	类型	说明
错误信息	字符串	操作失败时的错误描述
状态	布尔（可选）	True表示操作成功

注意：本子VI不调用TOOMOSS_SendAndWaitResp，仅负责文件I/O操作，与CAN通信无关。

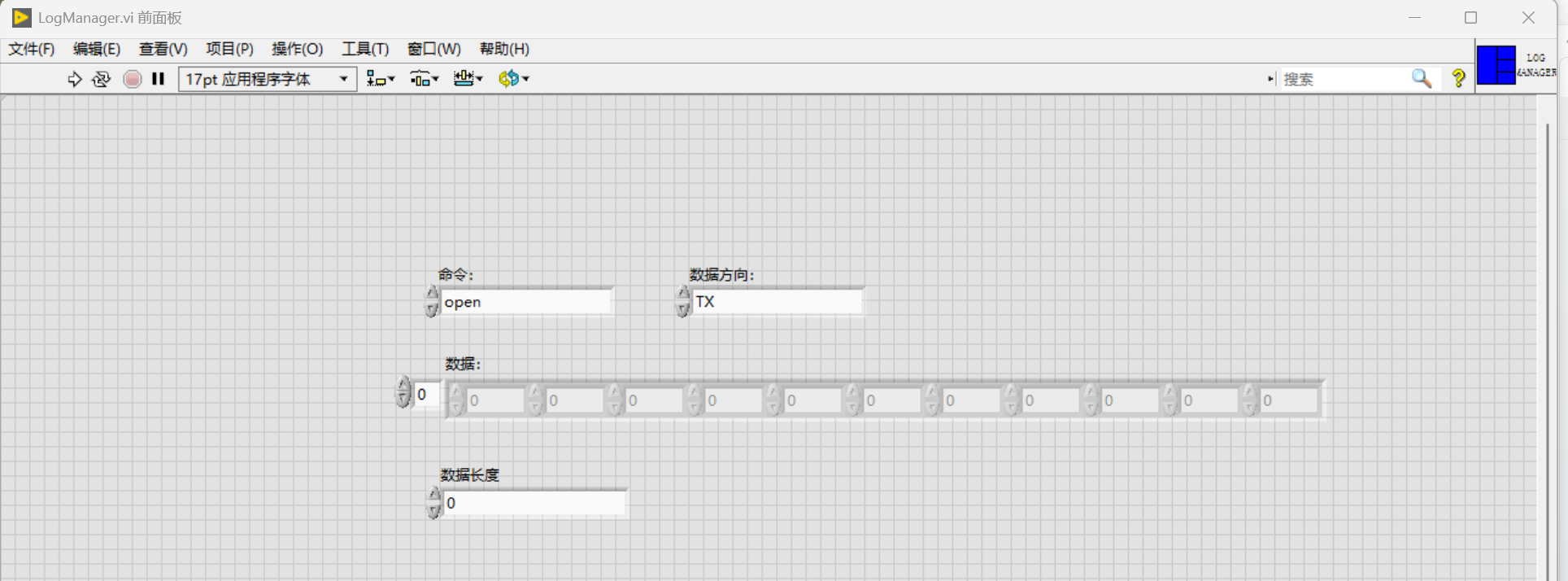

3. 前面板设计

实际使用中，该子VI通常作为"函数"被调用，前面板可隐藏。

4. 程序框图设计

4.1 整体框架：功能全局变量（FGV）

LogManager.vi采用功能全局变量（Functional Global Variable, FGV） 模式，其核心特征：

非重入执行：VI属性设置为"非重入执行"，确保所有调用共享同一个移位寄存器
While循环 ：循环条件接真常量（只执行一次），用于存放移位寄存器状态
移位寄存器：保存文件引用（Refnum），在多次调用间持久存在
条件结构：根据命令（Open/Write/Close）执行不同分支

这种模式的优点是数据封装、线程安全，且调用接口清晰。

4.2 各命令分支详解

4.2.1 Open命令

功能：创建或打开日志文件（如果文件已打开则忽略）。

执行流程：

从移位寄存器读取当前文件引用
使用"非数字/路径/引用句柄?"判断引用是否有效

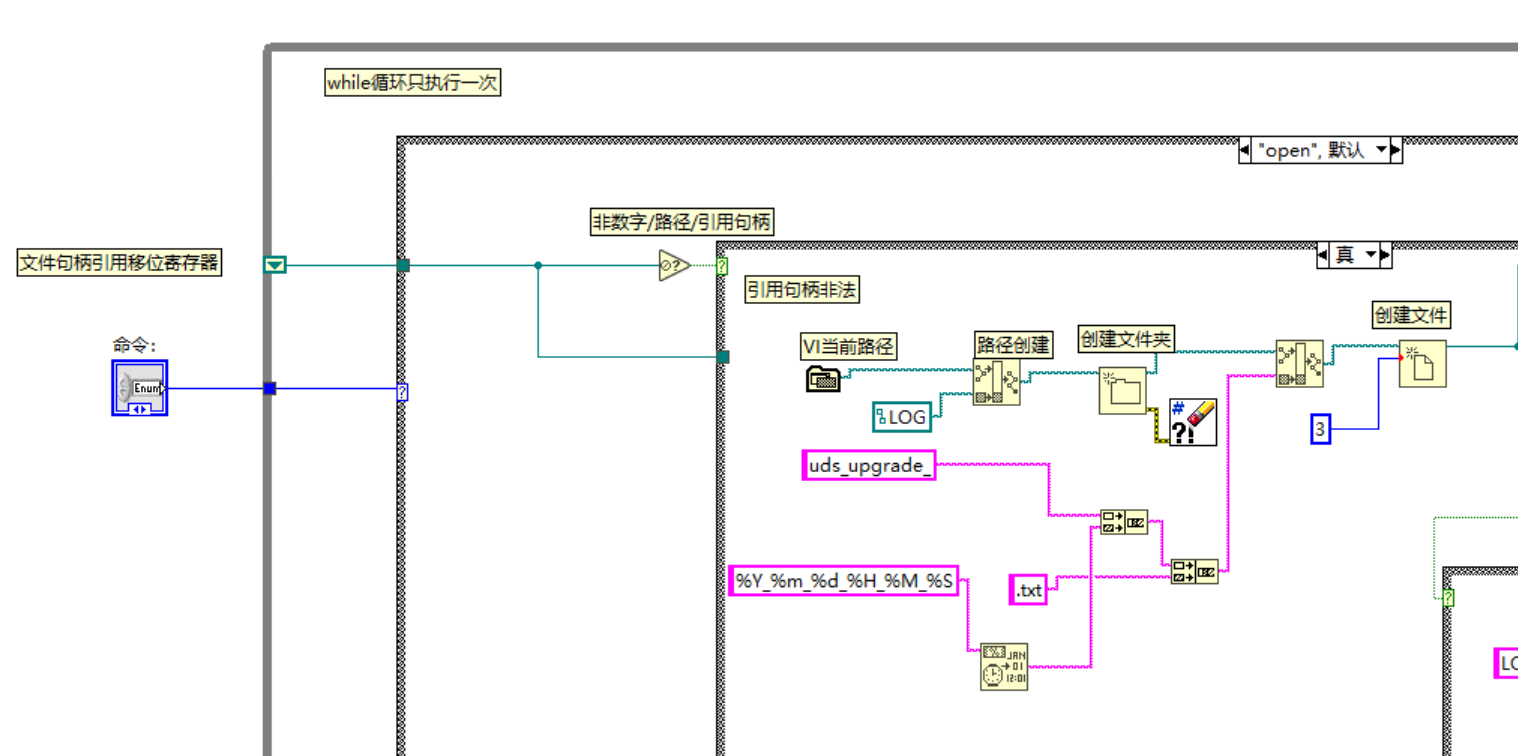

如果无效，则创建新日志文件：
- 获取VI路径，去除文件名得到目录
- 创建LOG子文件夹（若不存在）
- 生成时间戳文件名：uds_upgrade_YYYY-MM-DD_HH-MM-SS.txt
- 使用"打开/创建/替换文件"创建文件（模式：创建或替换，操作：打开）
- 将新引用存入移位寄存器
如果已有效，则直接透传引用

4.2.2 Write命令

功能：将一条日志行追加到文件末尾。

执行流程：

从移位寄存器读取文件引用
检查引用是否有效，若无效则自动调用Open逻辑创建文件

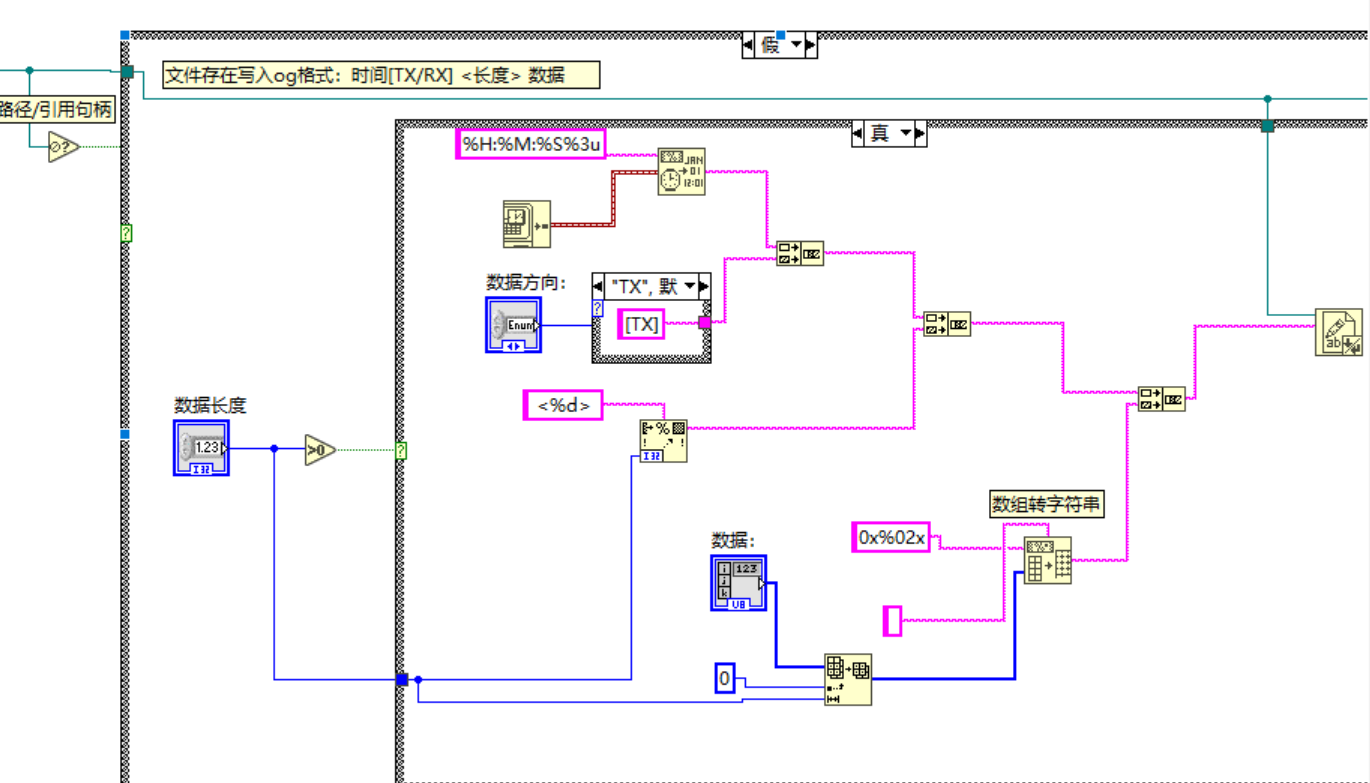

获取当前系统时间，格式化为 HH:MM:SS.zzz（时:分:秒.毫秒）
将数据数组转换为十六进制字符串（使用"数组至电子表格字符串转换"，分隔符为空格）
根据数据方向（TX/RX）选择标识符
组合日志行：时间 [TX/RX] 数据: 十六进制
使用"写入文本文件"追加写入（偏移量设为"结束"）
将文件引用透传回移位寄存器

日志行示例：

复制代码

14:30:25.123 [TX] 数据: 2B 1A 03 FF
14:30:25.456 [RX] 数据: 7F 10 11

4.2.3 Close命令

功能：关闭日志文件，释放文件引用。

执行流程：

从移位寄存器读取文件引用
检查引用是否有效
如果有效，调用"关闭文件"函数关闭该引用

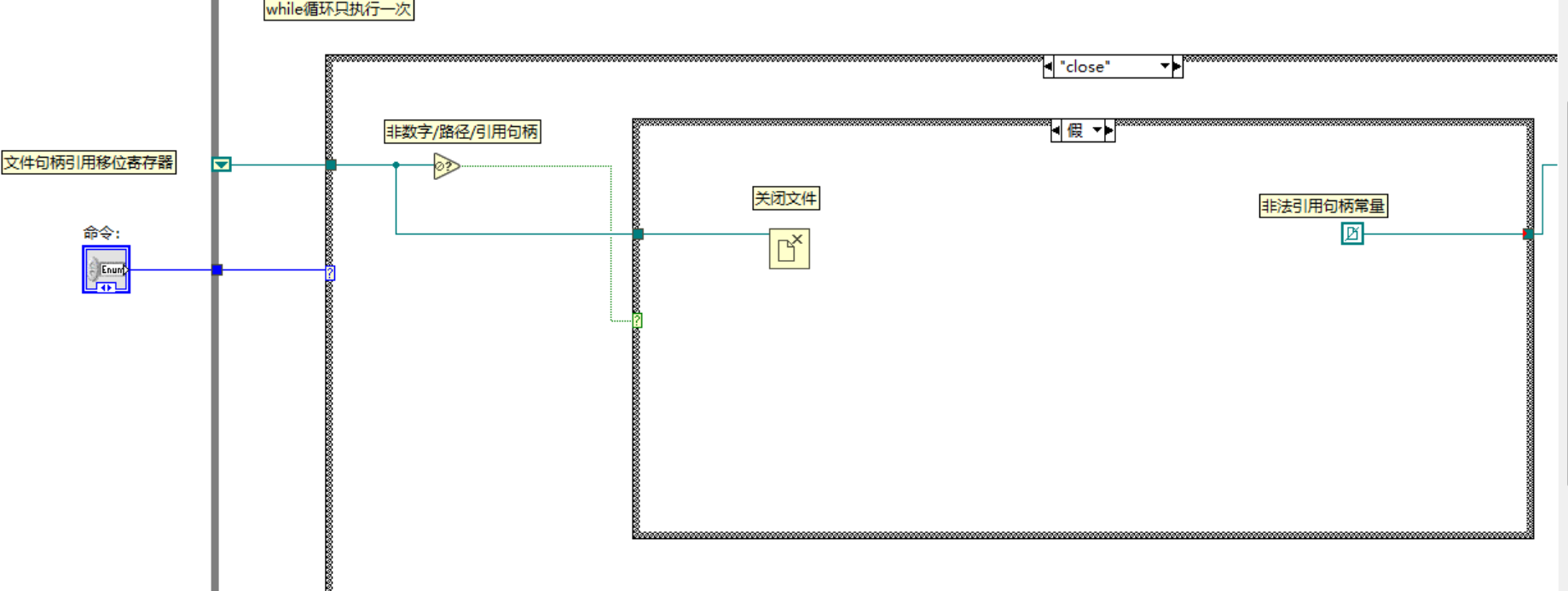

将移位寄存器重置为"无效文件引用常量"
返回错误信息（如有）

5. 关键实现细节

5.1 毫秒级时间戳获取

使用"格式化日期/时间字符串"函数，格式字符串设为 "%H:%M:%S.%3u"，其中 %3u 输出3位毫秒。输入时间源为"获取日期/时间（秒）"（该函数返回包含小数秒的浮点数）。

5.2 数据转十六进制字符串

使用"数组至电子表格字符串转换"函数，将U8数组转换为由空格分隔的十六进制字符串。设置"格式字符串"为 "%x"（十六进制小写）或 "%X"（大写），分隔符为空格。

5.3 文件路径生成

基础路径：使用"当前VI路径" + "条带路径"获取VI所在目录
子文件夹 ：使用"组合路径"拼接 LOG
文件名 ：使用"格式化日期/时间字符串"生成 Log_YYYY-MM-DD_HH-MM-SS.txt
完整路径：组合子文件夹和文件名

5.4 错误处理

所有文件操作均连接错误簇，在分支末尾使用"错误至字符串"转换为可读信息输出
如果文件操作失败（如磁盘满、路径无效），错误信息会传递给调用者

6. 在刷写流程中的集成

6.1 初始化阶段

在Main.vi启动或设备打开后，调用LogManager.vi执行Open命令，创建日志文件。

6.2 通信过程中

每次调用TOOMOSS_SendAndWaitResp.vi发送请求或接收响应后，立即调用LogManager.vi的Write命令，将发送和接收的数据分别记录。

示例（发送后）：

labview

复制代码

[发送数据] → [LogManager.vi (Write, TX)]

示例（接收后）：

labview

复制代码

[响应数据] → [LogManager.vi (Write, RX)]

6.3 结束阶段

在刷写完成或关闭设备时，调用LogManager.vi执行Close命令，关闭日志文件。

6.4 注意事项

日志文件大小：若刷写过程较长（例如下载数MB固件），日志文件可能较大。建议定期清理或按日期分割。
性能影响：每次写入文件会涉及磁盘I/O，可能轻微影响刷写速度。如果对实时性要求极高，可考虑使用队列异步写入，但本设计在大多数场景下性能足够。

7. 典型调用示例（伪代码）

labview

复制代码

// 主VI启动时
LogManager.vi (Open) → 创建日志文件

// 发送10 03请求
[构建请求数据] → TOOMOSS_SendAndWaitResp.vi → [响应]
                   │
                   └→ LogManager.vi (Write, TX, 请求数据)
                                     (Write, RX, 响应数据)

// ... 循环通信 ...

// 刷写完成
LogManager.vi (Close) → 关闭文件

8. 注意事项

要点	说明
非重入设置	必须在VI属性中设为"非重入执行"，否则移位寄存器不共享，日志文件句柄无法在多次调用间保持。
路径合法性	确保VI所在目录有写入权限，且`LOG`文件夹可创建。若路径包含非法字符，文件创建会失败。
文件句柄泄露	务必在程序退出时调用`Close`命令，否则可能造成文件句柄泄露。
并发调用	若在多线程环境中同时调用，需注意互斥。本设计因文件引用存储在移位寄存器中，非重入VI自然保证了线程安全。
数据长度	数据长度输入可选，若未连接则自动使用数组大小。

9. 总结

LogManager.vi作为UDS上位机的"黑匣子"，以极低的开销完整记录了整个刷写过程中的诊断通信。它通过功能全局变量模式，提供了简洁而强大的日志管理能力，使得开发调试和现场问题定位变得有据可依。

本子VI的设计体现了LabVIEW中数据流编程 和功能封装的优秀实践------将文件管理逻辑完全封装，上层调用者只需关心"记录什么"，而无需关心"怎么记录"。

至此，我们已经完成了从设备打开、通信基座、各UDS服务到主VI和日志管理的全部模块。一个完整、可运行、可维护的UDS刷写上位机已初具雏形。
