I2C

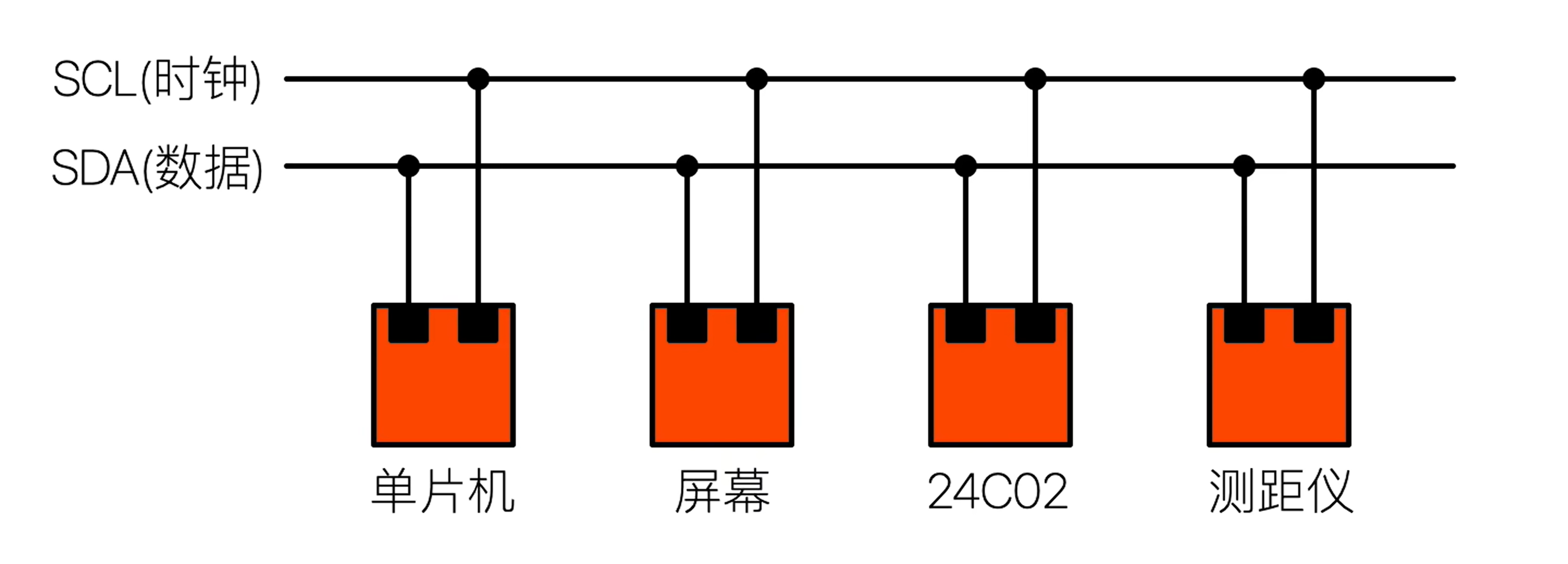

需要时钟线和数据线

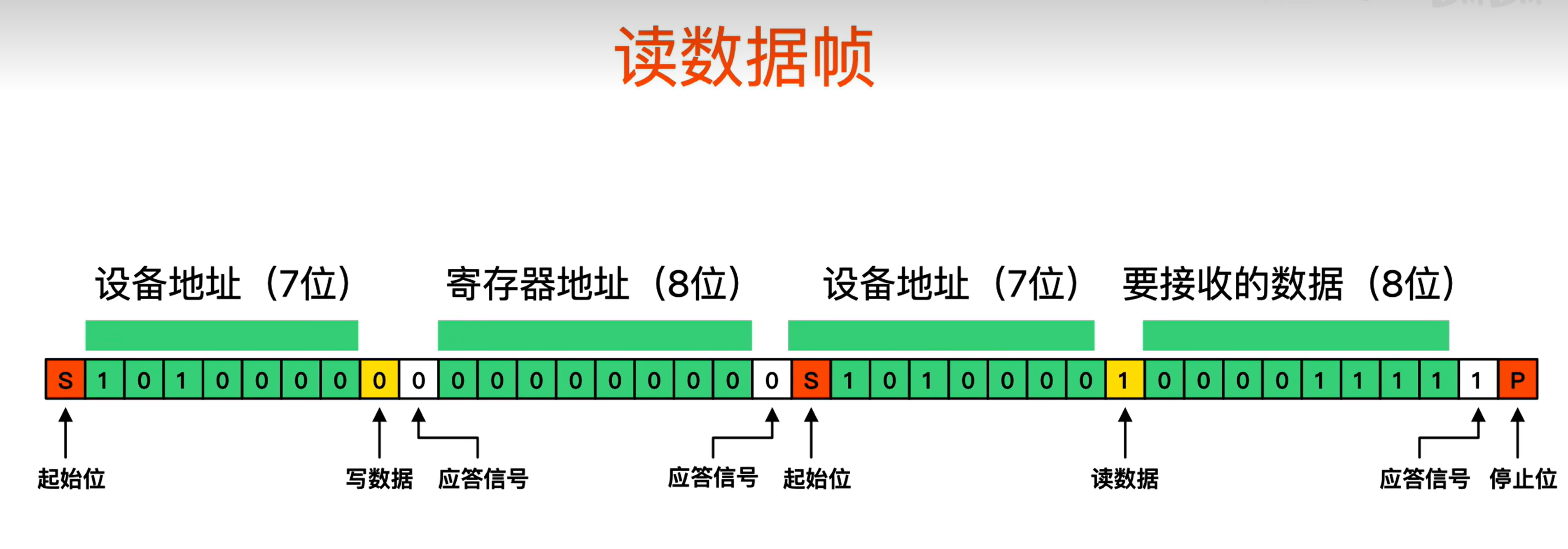

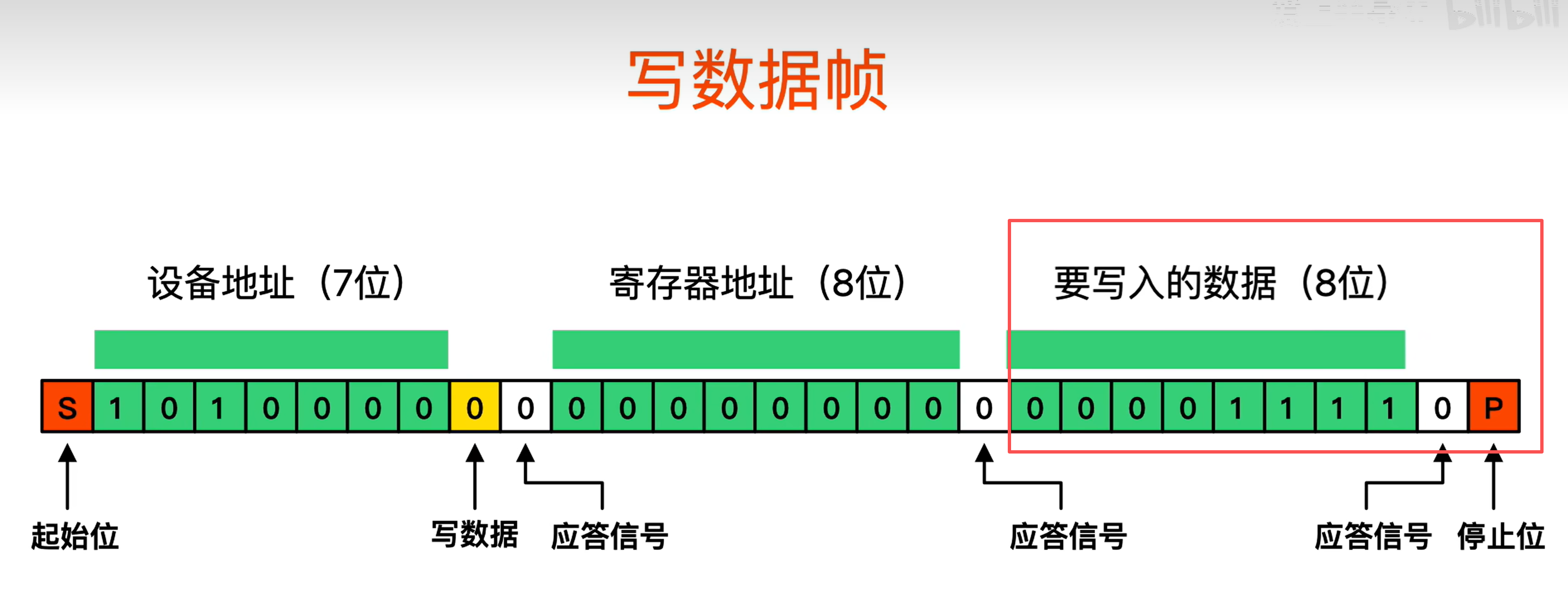

读写数据帧格式

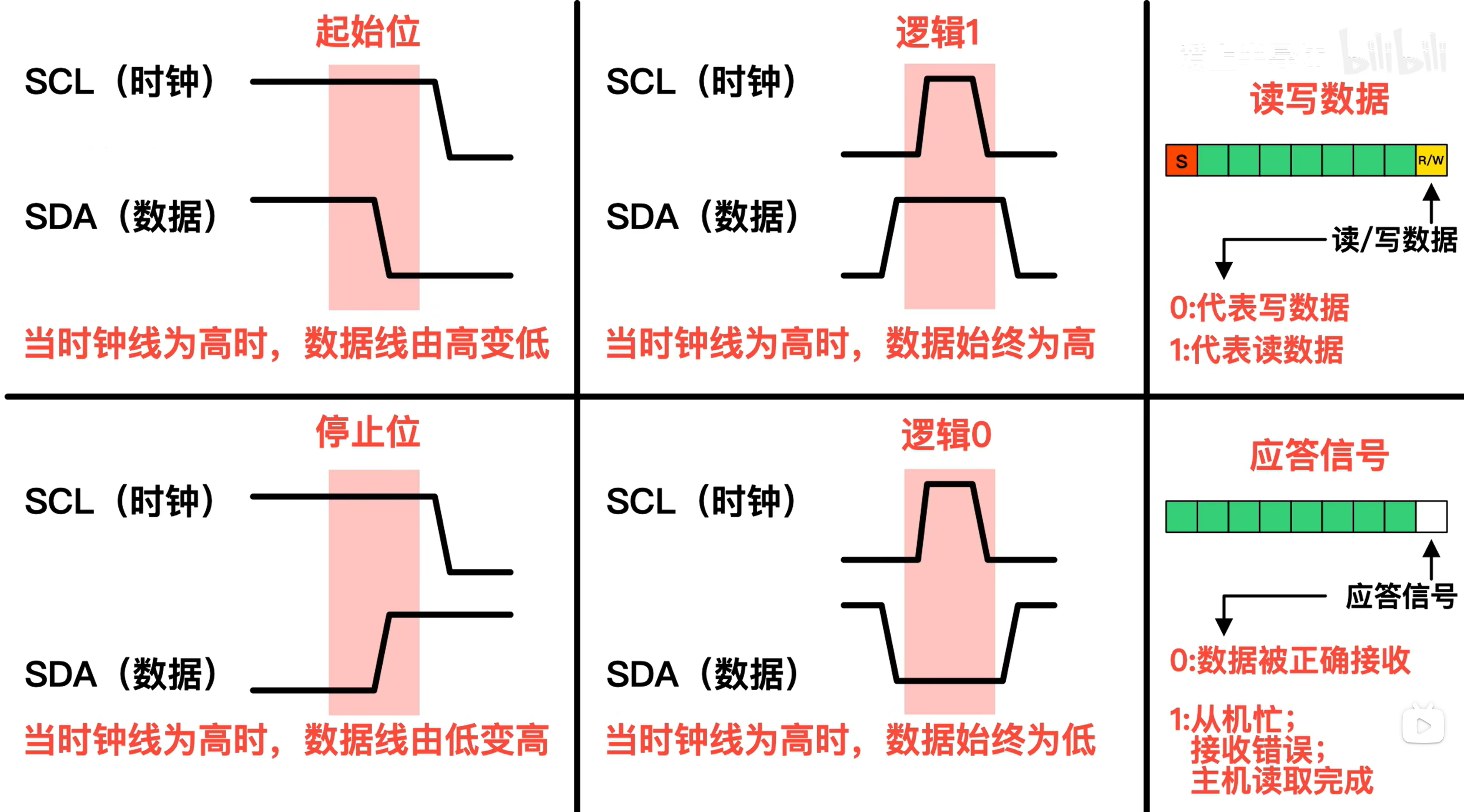

对照看的波形

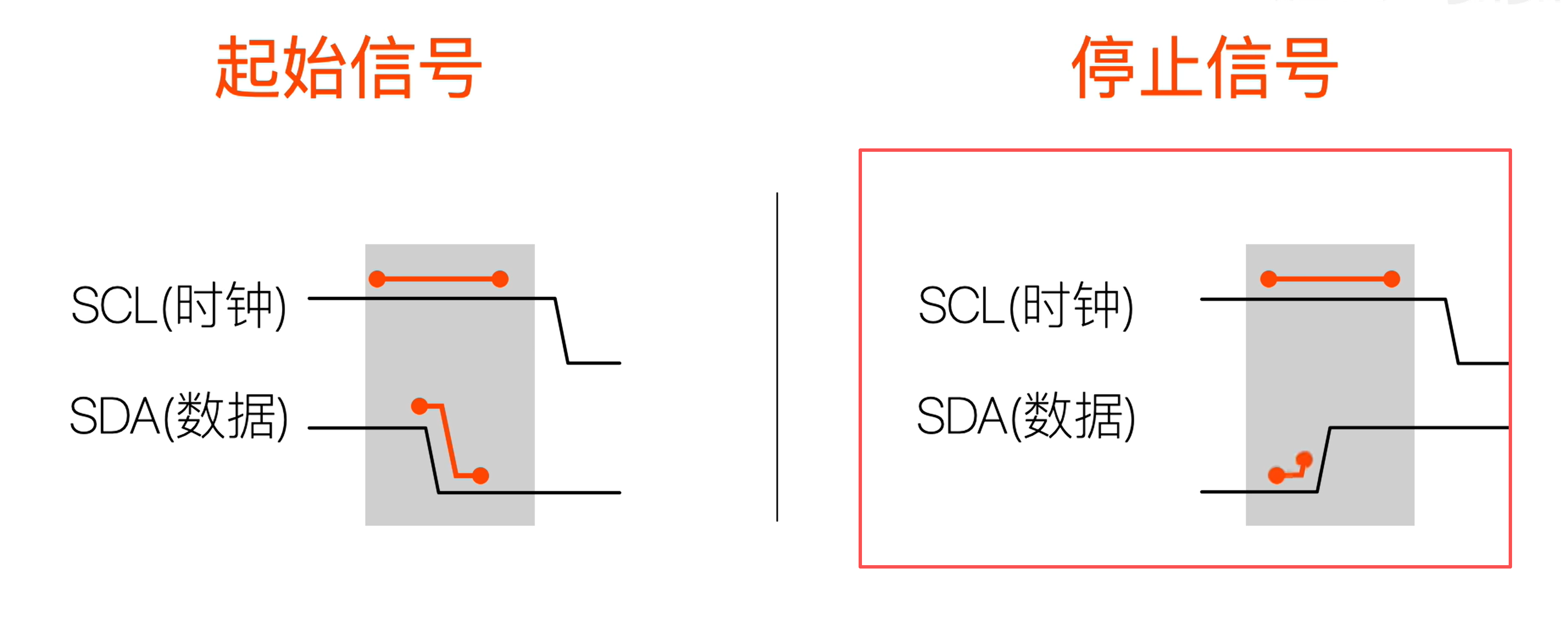

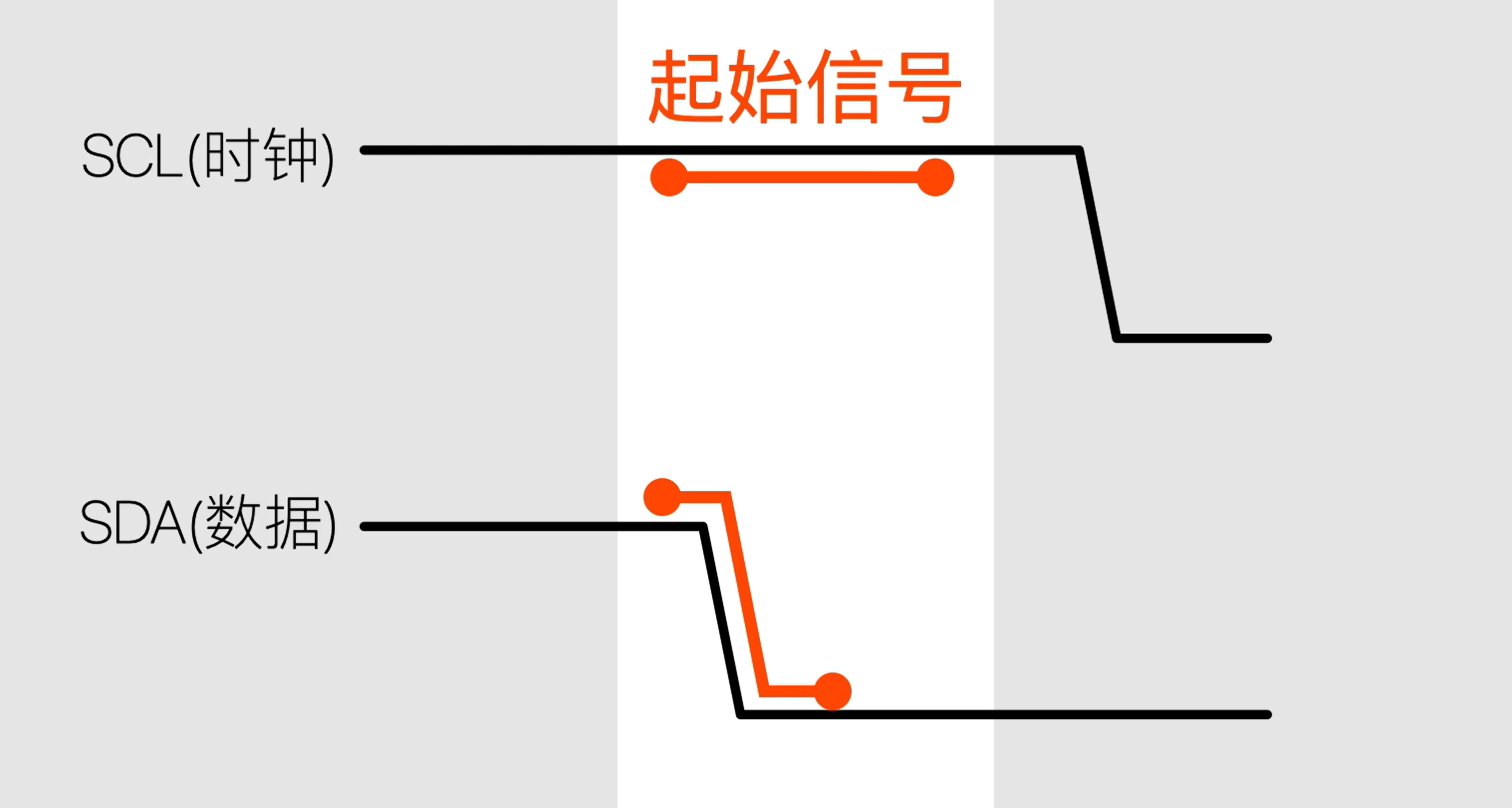

起始位

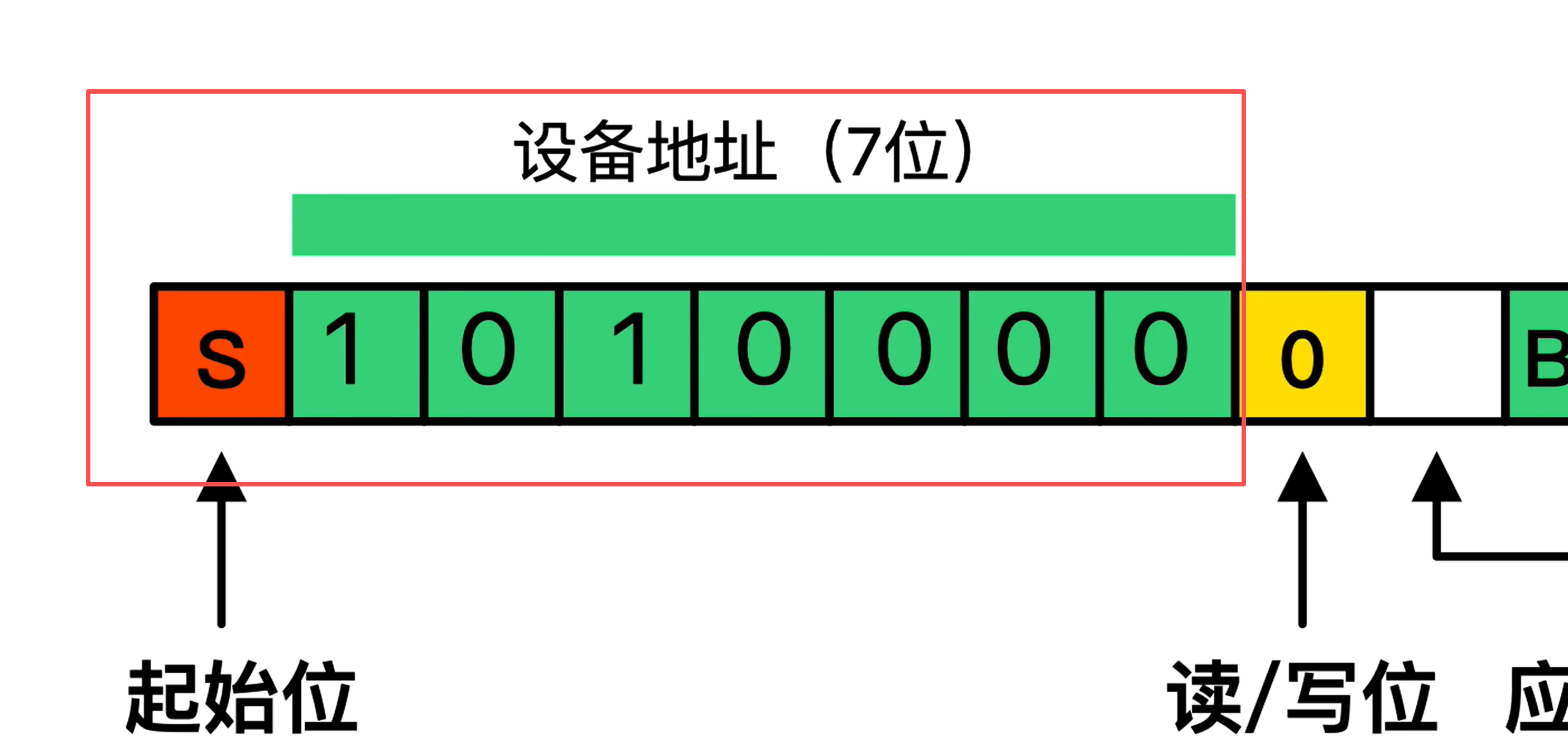

起始位+地址码（前8bit）

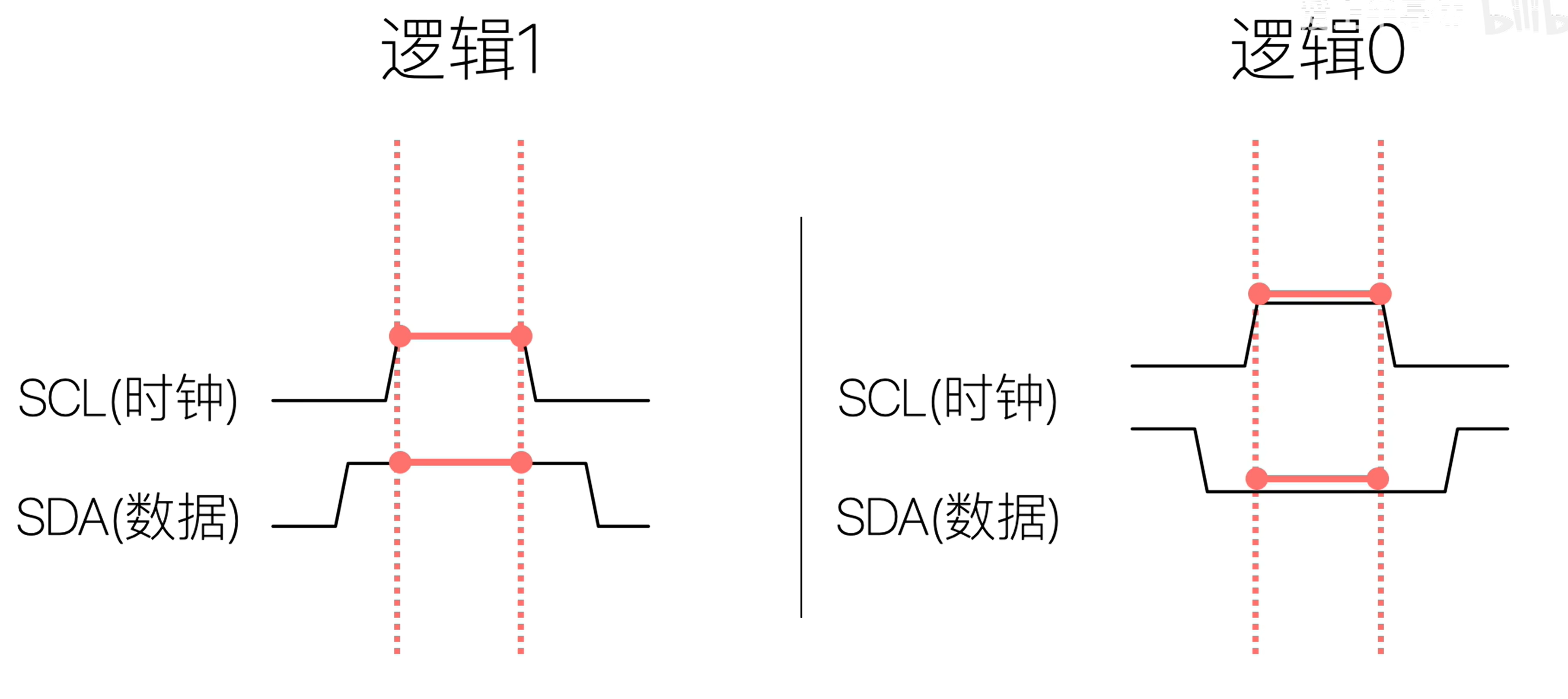

只有在时钟信号拉高，数据才能传输

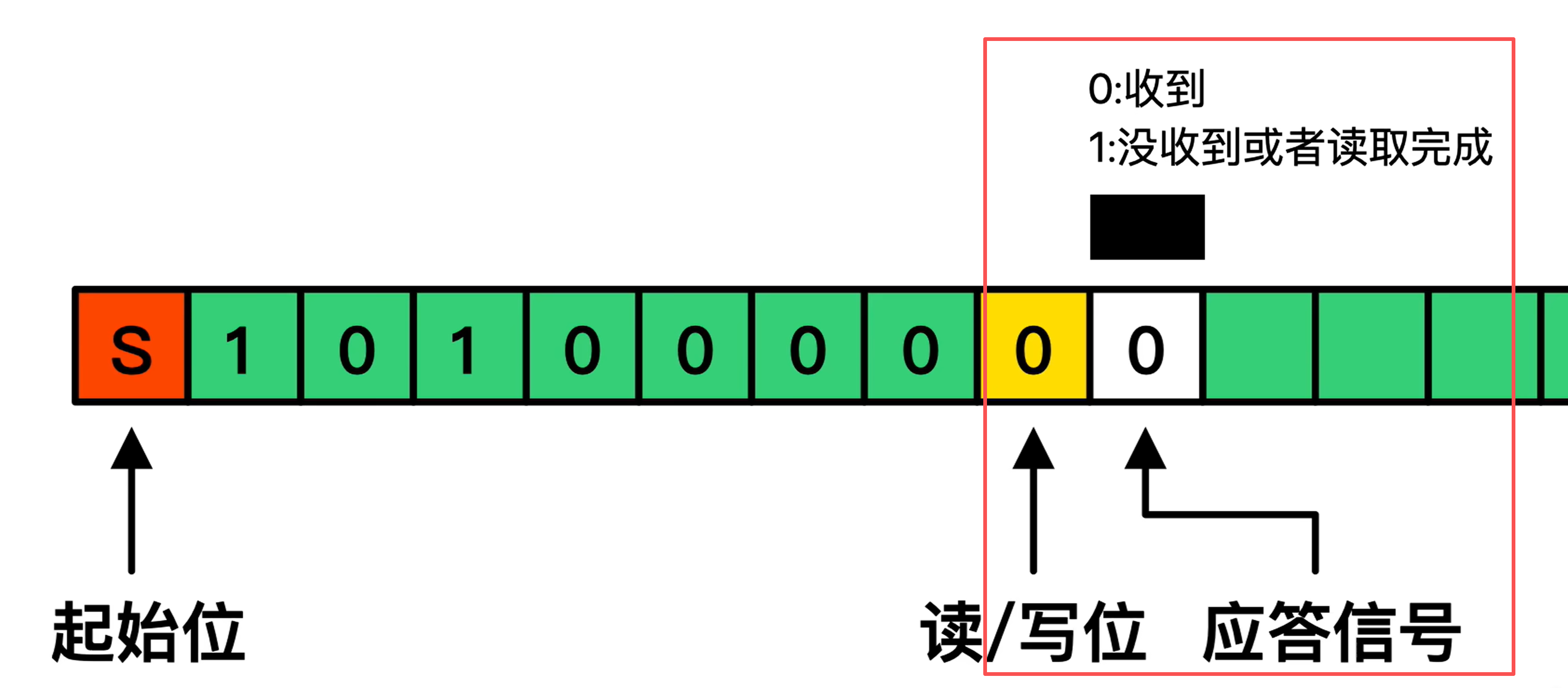

读写位和应答信号

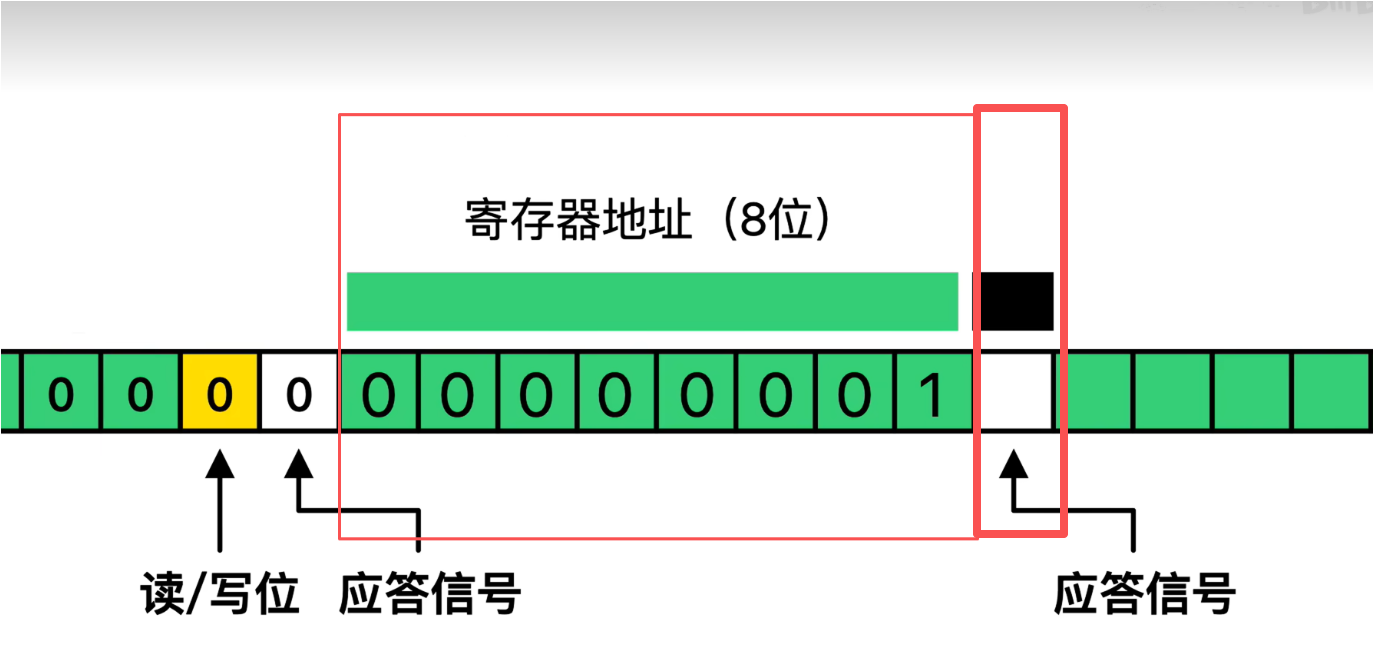

寄存器地址和应答信号
可以指定对应设备地址的寄存器进行读写，然后从机给主机应答信号。
数据位、应答信号和停止位
应答信号是从机给
停止位需要在时钟来的时候，完成从低到高的跳变。
