LVGL学习笔记（一）

使用windows+Visual Studio进行环境搭建

前言

在实际开发中，常常会遇到一个使用显示屏或者触摸屏显示的需求，然后将功能开发完成后给项目经理看，常常会被吐槽界面设计太丑。为了解决这个问题，使用LVGL进行显示优化就显得很有必要了。而之所以选择LVGL，是因为LVGL它能在STM32F103这类仅 64KB RAM 的小内存芯片上跑出媲美高端设备的流畅界面。接下来就让我们一起开始对LVGL相关知识的学习吧。

什么是LVGL？它的主要特点是什么？

LVGL（Light and Versatile Graphics Library）是一个免费的轻量级开源图形库。

其主要有如下特点：

1，丰富的部件：开关、按钮、图表、列表、滑块、图片，等等。

2，高级图形属性：具有动画、抗锯齿、不透明度、平滑滚动等高级图形属性。

3，支持多种输入设备：如触摸屏、鼠标、键盘、编码器等。

4，支持多语言：UTF-8 编码。

5，支持多显示器：它可以同时使用多个 TFT 或者单色显示器。

6，支持多种样式属性：它具有类 CSS 的样式，支持自定义图形元素。

7，独立于硬件之外：它可以与任何微控制器或显示器一起使用。

8，可扩展性：它能够以小内存运行（最低 64 KB 闪存，16 KB RAM 的 MCU）。

9，支持操作系统、外部存储器和 GPU（不是必需的）。

10，具有高级图形效果：可进行单帧缓冲区操作。

11，纯 C 编写： LVGL 基于 C 语言编写，以获得最大的兼容性。
LVGL的初始化流程是怎么样的？请简要描述。

LVGL 初始化流程分为以下几个步骤：

1.调用lv_init()函数，初始化LVGL图形库，注册显示设备和输入设备。

2.调用lv_port_disp_init()函数和 lv_port_indev_init()函数。

3.为LVGL提供时基。用户可以使用定时器，在其中断里面定时调用 lv_tick_inc() 函数，为LVGL提供时基。如果工程中带有操作系统，则可以使用相应的时钟函数来为LVGL提供时基。

4.定时处理LVGL任务。用户需要每隔几毫秒调用一次 lv_timer_handler()函数，以处理LVGL相关的任务，该函数可以放在 while 循环中，但延时不宜过大，需要确保 5 毫秒以内。

后面的笔记中会分别对每个步骤进行具体的讲解，这里只是先有个影响就好。
LVGL的开发环境如何进行搭建？使用模拟器开发有什么好处？

PC 模拟器的好处有两个，分别如下：

1.在没有实际硬件的时候也可以学习，降低了学习LVGL的门槛。

2.在实际设计界面的过程中减少了烧录代码的次数，延长了开发板主控芯片的使用寿命。

接下来使用Visual Studio在windows系统上搭建LVGL模拟器的开发环境。步骤如下：

1.安装Visual Studio

官网下载地址：https://visualstudio.microsoft.com/zh-hans/vs/

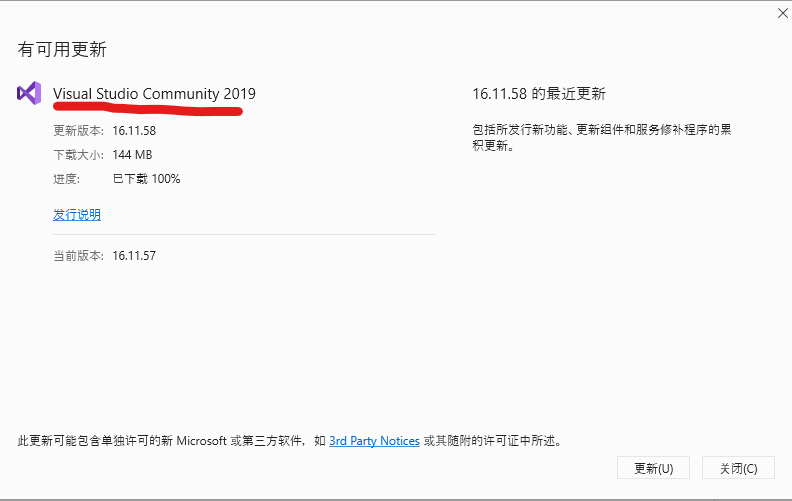

选择2019社区版，安装即可。

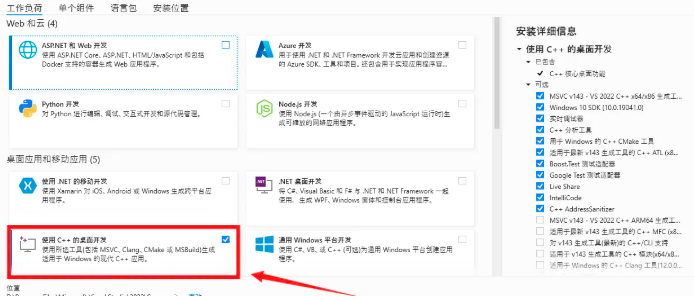

下载好 visual studio ，安装即可，然后打开 installer ，确认安装 C++ 环境。

2.下载模拟器工程

LVGL 的 VisualStudio 模拟器工程的获取方式主要有两种：一种是使用git clone下载工程；另一种是git直接下载压缩包，这里推荐使用后一种方法。（默认已经安装 git 环境）

方法一：git clone下载工程

git 获取克隆地址：https://github.com/lvgl/lv_port_win_visual_studio.git

国内镜像地址：mirrors / lvgl / lv_port_win_visual_studio · GitCode
复制代码
```
 git clone --recursive https://github.com/lvgl/lv_port_win_visual_studio.git
```
如果遇到 OpenSSL SSL_read: Connection was reset, errno 10054 问题，使用如下命令,解除 SSL认证。
复制代码
```
git config --global http.sslVerify "false"
```
进入代码根目录，使用git 下载子模块。
复制代码
```
cd xxxfile
git submodule update --init --recursive
```
方法二：git 压缩包下载

在官网下载lvgl 模拟器压缩包：https://github.com/lvgl/lv_port_win_visual_studio

解压工程，在下载子目录 "freetype"、"lv_drivers"、"lvgl" 子模块代码
- freetype库下载：https://github.com/freetype 并解压到上图freetype文件夹中。
- lvgl库下载：https://github.com/lvgl/lvgl 并解压到lvgl文件夹中。
- lvgl_drivers库下载：https://github.com/lvgl/lv_drivers 并解压到lvgl_drives文件夹中。

3.模拟仿真

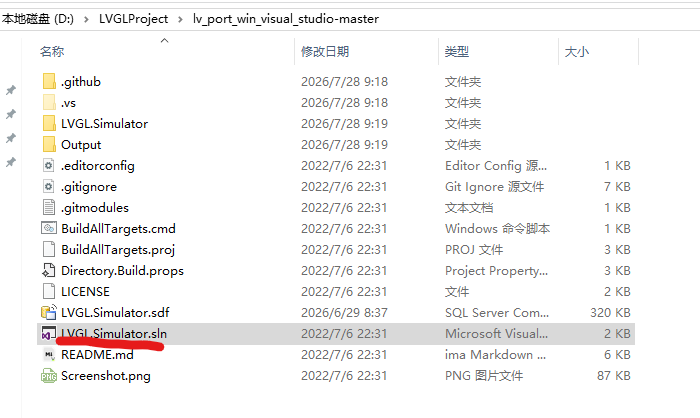

打开 LVGL.Simulator.sln 文件

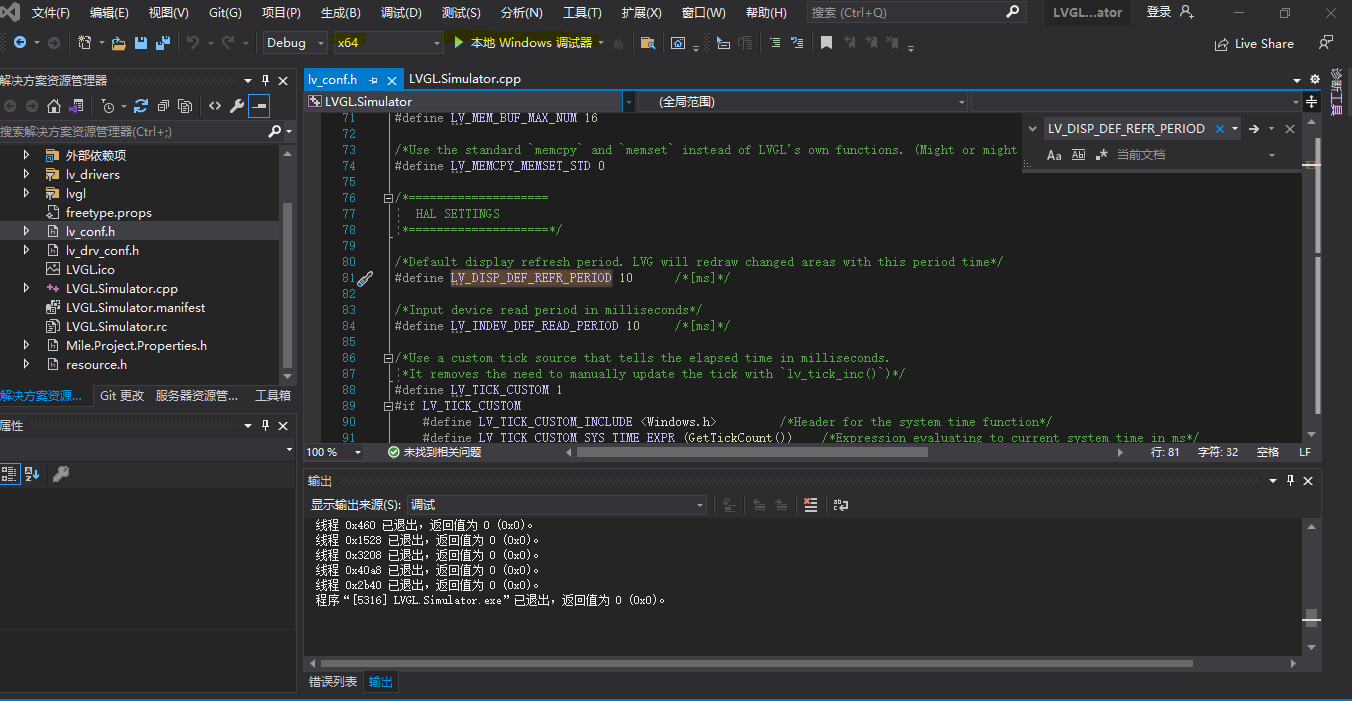

编译运行

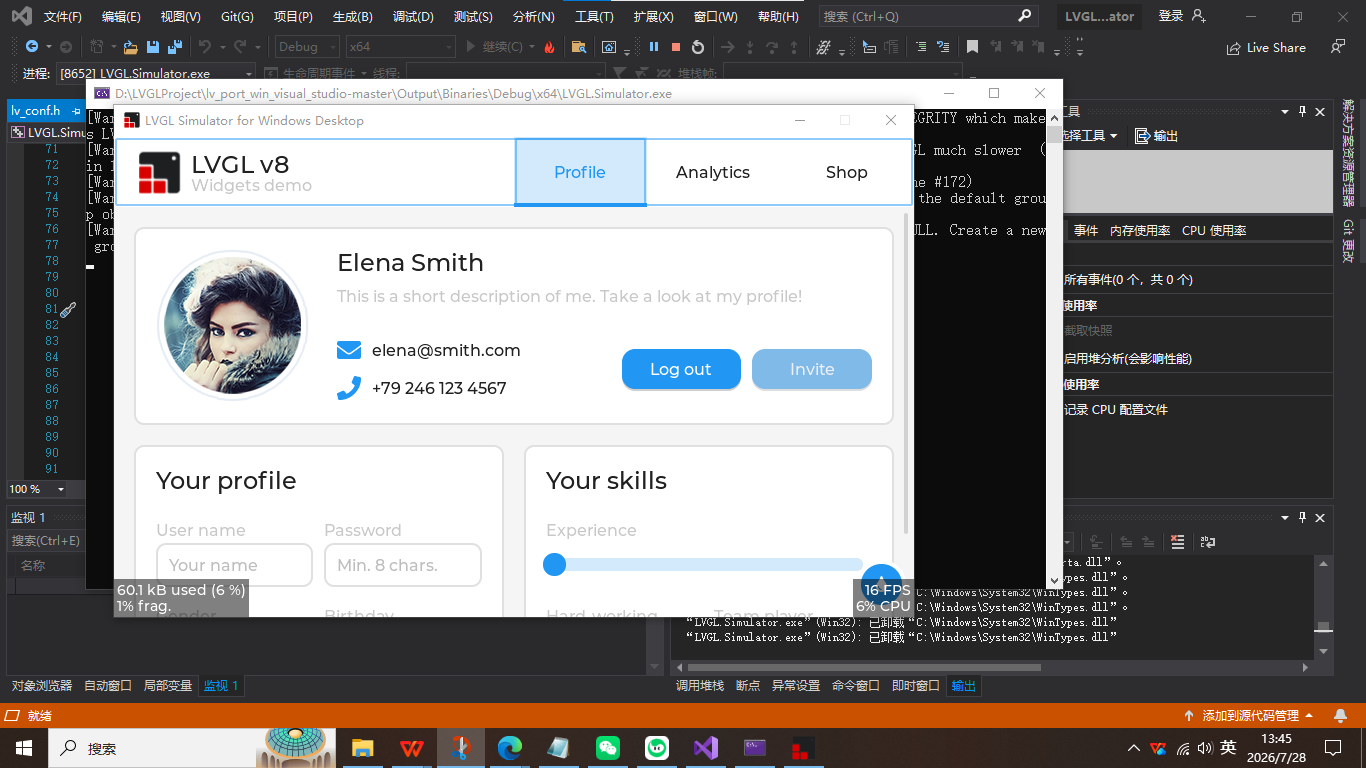

查看效果
