1. 概述

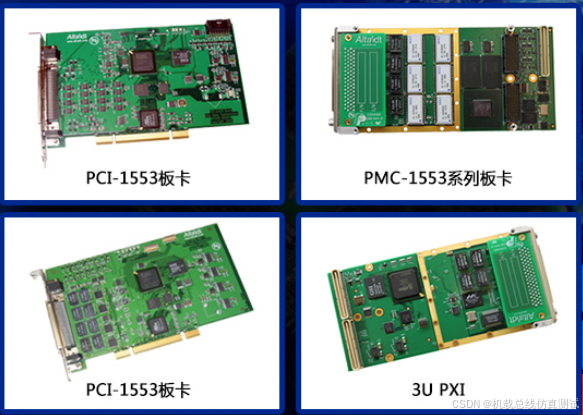

PCI-1553B板卡是工业与航空电子领域广泛使用的MIL-STD-1553B总线接口设备，用于在标准PC架构中实现1553B总线通信。本文将详细介绍在Windows Server 2016操作系统上，完成PCI-1553B板卡驱动安装、总线配置、测试工具部署及功能验证的完整流程，适用于需要搭建1553B总线仿真、测试或数据监控服务器的场景。
2. 环境与工具准备
在开始安装前，请确保已准备好以下环境与工具：
- 硬件平台：搭载PCI或PCIe插槽的x86服务器或工控机，已插入PCI-1553B板卡（如Condor Engineering、DDC、GE等品牌）。
- 操作系统：Windows Server 2016 Standard/Datacenter（64位），并已安装最新系统更新。
- 板卡驱动与软件包 ：从板卡厂商官网获取适用于Windows Server 2016的驱动程序安装包（通常为
.exe或.msi格式）及配套的配置/测试工具（如BC/RT/BM配置工具、API库、文档）。 - 必备软件：.NET Framework（通常4.5或以上版本）、Visual C++ Redistributable（根据驱动要求）、管理员权限的账户。
- 调试与验证工具：万用表（检查板卡供电）、1553B总线分析仪（可选，用于深度调试）、板卡厂商提供的总线监控软件。
3. 安装步骤
3.1 驱动安装与硬件识别
- 以管理员身份 运行从厂商获取的驱动安装程序（例如
Setup.exe或Driver_Install.msi）。 - 按照安装向导提示，接受许可协议，选择安装路径（建议使用默认路径）。
- 安装类型选择完整安装(Full Installation)，以确保驱动、库文件、配置工具和文档一并安装。
- 安装完成后，重启服务器。
- 重启后，打开设备管理器，展开"系统设备"或"声音、视频和游戏控制器"类别，应能看到已正确识别的PCI-1553B板卡设备（例如"Condor 1553B PCI Board"），且无黄色感叹号。
3.2 总线控制器(BC)配置与初始化
- 从开始菜单或安装目录找到并运行板卡厂商提供的总线配置工具 （如
BC_Config.exe）。 - 在工具中选择已安装的板卡设备。
- 配置总线参数：
- 总线速率：设置为1.0 Mbps（MIL-STD-1553B标准）。
- 消息间隔时间：根据系统需求设置（例如20μs）。
- 终端地址分配：为总线控制器(BC)、远程终端(RT)及总线监视器(BM)分配唯一的子地址（如BC地址为0）。
- 点击"初始化总线(Initialize Bus)"或类似按钮。配置工具应显示"Bus Ready"或"Initialization Successful"状态。
3.3 测试工具部署与验证
- 确认配套的测试工具（如
1553B_Tester.exe、Monitor_Tool.exe）已随驱动安装完毕，或从安装包中单独拷贝至服务器。 - 运行总线监视器(BM)工具，查看总线活动。在无其他通信时，应能看到空闲波形或周期性的状态消息。
- 运行简单的端到端测试：使用工具向一个RT地址发送测试消息，并确认能收到正确响应。这可以验证驱动、硬件和总线配置的基本功能。
3.4 开发环境集成（可选）
如需进行二次开发，请进行以下配置：
- 在您的开发环境（如Visual Studio）中，将厂商提供的
include目录添加到项目的附加包含目录。 - 将
lib目录下的库文件（如1553b.lib）添加到项目的附加依赖项。 - 在代码中引用头文件（如
#include "1553b.h"），并调用初始化函数（如BC_Init(0)）连接板卡。 - 编译您的应用程序，并确保运行时所需的DLL文件（如
1553b.dll）位于可执行文件同级目录或系统PATH中。
4. 验证与故障排除
4.1 安装验证清单
- ✅ 设备管理器中板卡设备状态正常，无冲突。
- ✅ 总线配置工具可成功识别板卡并初始化总线。
- ✅ 总线监视器工具能捕获到总线活动（至少有心跳或状态消息）。
- ✅ 简单的端到端测试（BC→RT）通信成功。
4.2 常见问题与解决方法
- 驱动安装失败/设备管理器有叹号 ：
- 确认安装包适用于Windows Server 2016 64位。
- 尝试禁用驱动程序强制签名（适用于测试环境）。
- 手动更新驱动：在设备管理器中右键单击设备，选择"更新驱动程序"，浏览到驱动安装目录。
- 总线初始化失败 ：
- 检查PCI-1553B板卡是否在PCI插槽中插紧。
- 确认1553B总线电缆连接正确，终端电阻已安装（总线两端各需一个78Ω电阻）。
- 在配置工具中尝试不同的中断号(IRQ) 或**基地址(Base Address)**设置（需参考板卡手册）。
- 测试工具无法通信 ：
- 确认RT地址设置与测试命令中的目标地址一致。
- 使用总线分析仪检查物理层波形，确认信号质量。
- 检查Windows防火墙是否阻止了测试工具的网络通信（如果工具使用网络接口）。
5. 总结
在Windows Server 2016上安装PCI-1553B板卡的核心步骤包括：准备合规的驱动与软件、以管理员权限执行完整安装、通过设备管理器验证硬件识别、使用厂商工具配置并初始化1553B总线参数，最后利用测试工具完成功能验证。遵循上述流程，可以快速搭建一个稳定的1553B总线服务器环境，为上层仿真、测试或监控应用提供可靠的硬件支持。在实际操作中，请务必以厂商提供的最新文档为准。
