AudioReach：Tinyalsa PCM Plugin 机制

在 Android 音频栈中，tinyalsa 作为轻量级 ALSA 实现，其 pcm_open() 调用的默认路径是打开 /dev/snd/pcmC*D*p 字符设备。当该设备节点不存在时，tinyalsa 并不直接报错，而是回退到 plugin 路径，从用户态动态库加载虚拟 PCM 设备的实现。本文基于 tinyalsa 源码，完整剖析这一机制的架构与运行原理。

源码路径：https://git.codelinaro.org/clo/la/platform/external/tinyalsa_new/src/

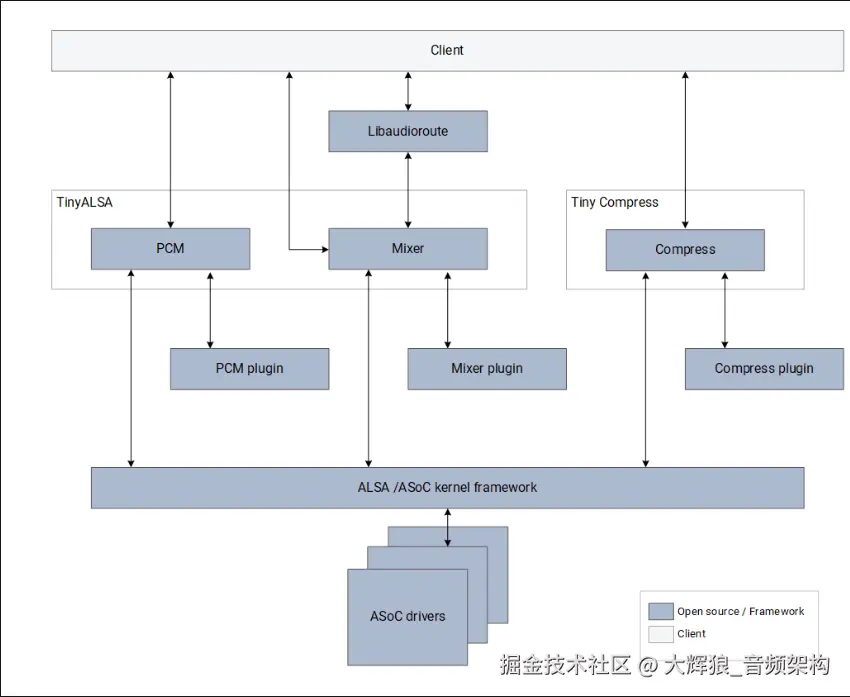

Qcom在 tinyalsa_new 中贡献了Plug-In机制，应用在其开源架构AudioReach上。

一、hw 到 plugin 的回退路由

pcm_open() 的入口逻辑集中在 pcm.c:1050-1133。打开流程分为两阶段：

c 复制代码

// pcm.c:1063-1079
/* Default to hw_ops, attemp plugin open only if hw (/dev/snd/pcm*) open fails */
pcm->ops = &hw_ops;
pcm->fd = pcm->ops->open(card, device, flags, &pcm->data, NULL);

#ifdef TINYALSA_USES_PLUGINS
    if (pcm->fd < 0) {
        int pcm_type;
        pcm->snd_node = snd_utils_open_pcm(card, device);
        pcm_type = snd_utils_get_node_type(pcm->snd_node);
        if (!pcm->snd_node || pcm_type != SND_NODE_TYPE_PLUGIN) {
            oops(&bad_pcm, ENODEV, "no device (hw/plugin) for card(%u), device(%u)",
                 card, device);
            goto fail_close_dev_node;
        }
        pcm->ops = &plug_ops;
        pcm->fd = pcm->ops->open(card, device, flags, &pcm->data, pcm->snd_node);
    }
#endif

回退流程：

默认绑定 hw_ops，尝试打开 /dev/snd/pcmC*D*p/c（pcm_hw.c:103-144）
若返回负值，调用 snd_utils_open_pcm() 查询 sound card 配置
snd_utils_open_pcm() 内部执行 dlopen("libsndcardparser.so", RTLD_NOW)（snd_card_plugin.c:105），通过 snd_card_ops 符号（snd_card_plugin.c:90）获取设备定义中的 type 属性
snd_utils_get_node_type() 读取设备 type 字段（snd_card_plugin.c:74-84）；若为 SND_NODE_TYPE_PLUGIN（snd_card_plugin.h:53），则将 pcm->ops 切换为 plug_ops 并重新调用 open
若既无 hw 设备又无 plugin 配置，返回 ENODEV

pcm_params_get()（pcm.c:697-756）遵循完全相同的回退逻辑，确保参数查询路径与打开路径一致。

二、pcm_ops 多态分发

所有 PCM 操作的统一抽象是 struct pcm（pcm.c:298-328）：

c 复制代码

struct pcm {
    int fd;
    unsigned int flags;
    // ... 运行态字段 ...
    struct pcm_config config;
    // ... mmap/status 字段 ...
    /** Pointer to the pcm ops, either hw or plugin */
    const struct pcm_ops *ops;
    /** Private data for pcm_hw or pcm_plugin */
    void *data;
    struct snd_node *snd_node;
};

关键字段 ops 和 data 构成多态分发核心。ops 指向 pcm_ops 虚函数表，data 指向该虚函数表的私有上下文。无论底层走 hw 还是 plugin，上层 API（pcm_writei、pcm_start、pcm_close 等）统一通过 pcm->ops->xxx(pcm->data, ...) 分发。

pcm_ops 接口定义在 pcm_io.h:38-47：

c 复制代码

struct pcm_ops {
    int (*open)  (unsigned int card, unsigned int device,
                  unsigned int flags, void **data, struct snd_node *node);
    void (*close) (void *data);
    int (*ioctl) (void *data, unsigned int cmd, ...);
    void *(*mmap) (void *data, void *addr, size_t length, int prot, int flags,
                   off_t offset);
    int (*munmap) (void *data, void *addr, size_t length);
    int (*poll)  (void *data, struct pollfd *pfd, nfds_t nfds, int timeout);
};

该接口定义了两条独立实现：

c 复制代码

// pcm_hw.c:146-153
const struct pcm_ops hw_ops = {
    .open = pcm_hw_open, .close = pcm_hw_close,
    .ioctl = pcm_hw_ioctl, .mmap = pcm_hw_mmap,
    .munmap = pcm_hw_munmap, .poll = pcm_hw_poll,
};

// pcm_plugin.c:788-795
const struct pcm_ops plug_ops = {
    .open = pcm_plug_open, .close = pcm_plug_close,
    .ioctl = pcm_plug_ioctl, .mmap = pcm_plug_mmap,
    .munmap = pcm_plug_munmap, .poll = pcm_plug_poll,
};

以 pcm_set_config()（pcm.c:432-539）为例，其对 hw_params 和 sw_params 的配置全部通过 pcm->ops->ioctl() 分发，不区分设备类型：

c 复制代码

// pcm.c:478
if (pcm->ops->ioctl(pcm->data, SNDRV_PCM_IOCTL_HW_PARAMS, &params)) {
    // ...
}

三、私有数据结构对比

hw 路径：pcm_hw_data

c 复制代码

// pcm_hw.c:50-59
struct pcm_hw_data {
    unsigned int card;
    unsigned int device;
    int fd;                       // open("/dev/snd/pcmC%D%u%c") 的返回值
    struct snd_node *node;        // 通常为 NULL
};

hw 路径是对文件描述符的最薄封装。pcm_hw_open()（pcm_hw.c:103-144）构造设备节点路径并调用系统 open()，pcm_hw_ioctl() 直接转发到内核（pcm_hw.c:71-82），pcm_hw_mmap() 直接调用系统 mmap()（pcm_hw.c:90-96）。所有参数协商、状态机管理、缓冲区分配均由内核 ALSA 驱动完成。

plugin 路径：pcm_plug_data

c 复制代码

// pcm_plugin.c:72-83
struct pcm_plug_data {
    unsigned int card;
    unsigned int device;
    unsigned int fd;
    unsigned int flags;

    void                        *dl_hdl;      // dlopen(so_name) 返回值
    const struct pcm_plugin_ops *ops;         // dlsym("pcm_plugin_ops") 返回值
    struct pcm_plugin           *plugin;      // plugin .so 创建的实例
    void                        *dev_node;    // 配置节点句柄
};

额外引入的 dl_hdl、ops、plugin 三字段是 plugin 机制的核心。pcm_plug_open()（pcm_plugin.c:724-786）从配置节点读取 so-name 属性，经 dlopen() 加载动态库，再通过 dlsym() 获取 pcm_plugin_ops 符号，最终调用 .so 导出的 open 回调创建 pcm_plugin 实例。

四、用户态 ioctl 模拟

这是 hw 与 plugin 最本质的差异。hw 路径的 pcm_hw_ioctl 仅一行转发：

c 复制代码

// pcm_hw.c:71-82
static int pcm_hw_ioctl(void *data, unsigned int cmd, ...) {
    struct pcm_hw_data *hw_data = data;
    // 可变参数解析...
    return ioctl(hw_data->fd, cmd, arg);
}

plugin 路径无内核设备节点，pcm_plug_ioctl()（pcm_plugin.c:635-690）充当用户态 ioctl 模拟器：

c 复制代码

switch (cmd) {
case SNDRV_PCM_IOCTL_INFO:
    ret = pcm_plug_info(plug_data, arg);
    break;
case SNDRV_PCM_IOCTL_TTSTAMP:
    ret = pcm_plug_ttstamp(plug_data, arg);
    break;
case SNDRV_PCM_IOCTL_HW_REFINE:
    ret = pcm_plug_hrefine(plug_data, arg);
    break;
case SNDRV_PCM_IOCTL_HW_PARAMS:
    ret = pcm_plug_hparams(plug_data, arg);
    break;
case SNDRV_PCM_IOCTL_SW_PARAMS:
    ret = pcm_plug_sparams(plug_data, arg);
    break;
case SNDRV_PCM_IOCTL_SYNC_PTR:
    ret = pcm_plug_sync_ptr(plug_data, arg);
    break;
case SNDRV_PCM_IOCTL_PREPARE:
    ret = pcm_plug_prepare(plug_data);
    break;
case SNDRV_PCM_IOCTL_START:
    ret = pcm_plug_start(plug_data);
    break;
case SNDRV_PCM_IOCTL_DRAIN:
    ret = pcm_plug_drain(plug_data);
    break;
case SNDRV_PCM_IOCTL_DROP:
    ret = pcm_plug_drop(plug_data);
    break;
case SNDRV_PCM_IOCTL_WRITEI_FRAMES:
    ret = pcm_plug_writei_frames(plug_data, arg);
    break;
case SNDRV_PCM_IOCTL_READI_FRAMES:
    ret = pcm_plug_readi_frames(plug_data, arg);
    break;
default:
    ret = plug_data->ops->ioctl(plugin, cmd, arg);
    break;
}

明确处理的 ioctl 命令覆盖 ALSA PCM 参数协商（HW_REFINE、HW_PARAMS、SW_PARAMS）、指针同步（SYNC_PTR）、生命周期管理（PREPARE、START、DRAIN、DROP）以及数据读写（WRITEI_FRAMES、READI_FRAMES）。未命中的命令通过 default 分支转发给 plugin .so 的 ioctl 回调。

五、hw_params 参数协商

hw 路径中，内核 ALSA 驱动在 SNDRV_PCM_IOCTL_HW_PARAMS ioctl 中完成参数 refine：接收应用请求的参数范围，与硬件约束求交集，返回精炼后的参数。

plugin 路径在用户态复现这一过程，调用链为：

scss 复制代码

pcm_plug_hparams()          // pcm_plugin.c:496-521
  → __pcm_plug_hrefine()    // pcm_plugin.c:402-418
  → pcm_plug_hw_params_set()// pcm_plugin.c:462-494
  → ops->hw_params()        // 通知 plugin .so

5.1 refine 阶段

__pcm_plug_hrefine()（pcm_plugin.c:402-418）分两步：先从 plugin->constraints 构建 plugin 侧的 snd_pcm_hw_params，再调用 pcm_plug_hw_params_refine()（pcm_plugin.c:379-400）对应用请求与 plugin 约束求交集。

plugin 的能力声明通过 pcm_plugin_hw_constraints 结构体（plugin.h:155-171）定义：

c 复制代码

struct pcm_plugin_hw_constraints {
    uint64_t access;                     // ACCESS mask
    uint64_t format;                     // FORMAT mask（64-bit 覆盖 52 个 ALSA format）
    struct pcm_plugin_min_max bit_width; // SAMPLE_BITS 范围
    struct pcm_plugin_min_max channels;  // CHANNELS 范围
    struct pcm_plugin_min_max rate;      // RATE 范围
    struct pcm_plugin_min_max periods;   // PERIODS 范围
    struct pcm_plugin_min_max period_bytes; // PERIOD_BYTES 范围
};

pcm_plug_get_params()（pcm_plugin.c:209-281）将 constraints 填充为标准 snd_pcm_hw_params，其中 FRAME_BITS、PERIOD_SIZE、BUFFER_BYTES、BUFFER_SIZE 等派生参数由基础约束计算得出。

pcm_plug_hw_params_refine() 依次调用 pcm_plug_masks_refine()（pcm_plugin.c:283-313）和 pcm_plug_interval_refine()（pcm_plugin.c:315-376）：

masks_refine：对每个请求的 mask 与约束 mask 做按位与，交集结果写回请求参数，若发生修改则置位 cmask
interval_refine：收紧请求区间的 min/max 使其不低于约束区间，处理 open/close 边界标志和 integer 标志

这一逻辑与内核 ALSA 的 hw_params refine 语义完全一致。

5.2 set 阶段

pcm_plug_hw_params_set()（pcm_plugin.c:462-494）在 refine 后的参数空间内做出具体选择：

对 param_list 中声明的五个基础参数（SAMPLE_BITS、CHANNELS、RATE、PERIOD_SIZE、PERIODS）统一选取最小值，然后据此计算派生参数（FRAME_BITS、PERIOD_BYTES、BUFFER_SIZE、BUFFER_BYTES）的确切值。

5.3 通知 plugin

完成 refine 和 set 后，pcm_plug_hparams() 调用 plug_data->ops->hw_params(plugin, params) 将最终参数传递给 plugin .so，随后将状态推进至 PCM_PLUG_STATE_SETUP。

六、状态机

hw PCM 的状态机由内核 ALSA 驱动维护，用户态通过 sync_ptr 或 mmap 读取。plugin PCM 无内核支撑，状态机完全在用户态维护。

6.1 状态定义

c 复制代码

// pcm_plugin.c:65-70
enum {
    PCM_PLUG_STATE_OPEN,      // pcm_plug_open 成功后的初始状态
    PCM_PLUG_STATE_SETUP,     // hw_params 成功后
    PCM_PLUG_STATE_PREPARED,  // prepare 成功后
    PCM_PLUG_STATE_RUNNING,   // start 成功后
};

6.2 状态转换与守卫

每次操作前进行状态守卫，违反时序返回 -EBADFD：

操作	前置状态	后置状态	源码位置
`hw_params`	OPEN	SETUP	pcm_plugin.c:502
`sw_params`	SETUP	SETUP	pcm_plugin.c:526-529
`prepare`	SETUP	PREPARED	pcm_plugin.c:583-596
`start`	PREPARED	RUNNING	pcm_plugin.c:598-611
`writei_frames`	PREPARED / RUNNING	不变	pcm_plugin.c:549-558
`readi_frames`	RUNNING	不变	pcm_plugin.c:561-569
`drain`	RUNNING	不变	pcm_plugin.c:625-633
`drop`	无前置检查	SETUP	pcm_plugin.c:613-623
`mmap` / `munmap`	SETUP	不变	pcm_plugin.c:701-722

sync_ptr 操作要求状态不低于 SETUP（pcm_plugin.c:534-547），并通过 convert_plugin_to_pcm_state()（pcm_plugin.c:93-109）将内部状态映射为上层可见的 ALSA 标准状态：

c 复制代码

static int convert_plugin_to_pcm_state(int plugin_state)
{
    switch (plugin_state) {
    case PCM_PLUG_STATE_SETUP:    return PCM_STATE_SETUP;
    case PCM_PLUG_STATE_RUNNING:  return PCM_STATE_RUNNING;
    case PCM_PLUG_STATE_PREPARED: return PCM_STATE_PREPARED;
    case PCM_PLUG_STATE_OPEN:     return PCM_STATE_OPEN;
    default: break;
    }
    return PCM_STATE_OPEN;
}

这确保了上层通过 pcm_state()（pcm.c:620-628）读取到的状态值与 hw 路径完全一致。

七、plugin .so 接口规范

plugin 的实现方编译为动态库 .so，需导出一个名为 pcm_plugin_ops 的全局符号，其类型为 struct pcm_plugin_ops（plugin.h:99-140）：

c 复制代码

struct pcm_plugin_ops {
    int (*open)        (struct pcm_plugin **plugin, unsigned int card,
                        unsigned int device, unsigned int flags);
    int (*close)       (struct pcm_plugin *plugin);
    int (*hw_params)   (struct pcm_plugin *plugin, struct snd_pcm_hw_params *params);
    int (*sw_params)   (struct pcm_plugin *plugin, struct snd_pcm_sw_params *params);
    int (*sync_ptr)    (struct pcm_plugin *plugin, struct snd_pcm_sync_ptr *sync_ptr);
    int (*writei_frames)(struct pcm_plugin *plugin, struct snd_xferi *x);
    int (*readi_frames)(struct pcm_plugin *plugin, struct snd_xferi *x);
    int (*ttstamp)     (struct pcm_plugin *plugin, int *tstamp);
    int (*prepare)     (struct pcm_plugin *plugin);
    int (*start)       (struct pcm_plugin *plugin);
    int (*drain)       (struct pcm_plugin *plugin);
    int (*drop)        (struct pcm_plugin *plugin);
    int (*ioctl)       (struct pcm_plugin *plugin, int cmd, void *arg);
    void *(*mmap)      (struct pcm_plugin *plugin, void *addr, size_t length,
                        int prot, int flags, off_t offset);
    int (*munmap)      (struct pcm_plugin *plugin, void *addr, size_t length);
    int (*poll)        (struct pcm_plugin *plugin, struct pollfd *pfd, nfds_t nfds,
                        int timeout);
};

在 open 回调中，实现方需完成：

分配并初始化 struct pcm_plugin（plugin.h:173-186），其中 card、device、mode 由调用方传入
设置 constraints 指向 pcm_plugin_hw_constraints，声明该 plugin 支持的格式、采样率、声道数、period 大小等能力边界
设置 priv 指向私有数据

参考实现 sample_pcm_plugin.c:271-332 展示了完整模式：open 回调创建 pcm_plugin 实例并绑定 constraints，各回调函数从 plugin->priv 获取私有上下文执行实际操作。

pcm_plug_open() 中的加载序列（pcm_plugin.c:751-764）：

c 复制代码

plug_data->ops = dlsym(dl_hdl, "pcm_plugin_ops");
// ...
rc = plug_data->ops->open(&plug_data->plugin, card, device, flags);

tinyalsa 中间层通过 dlsym 定位 pcm_plugin_ops 符号，再调用其 open 回调完成 plugin 实例化。open 回调通过输出参数 struct pcm_plugin **plugin 返回创建好的实例指针。

八、三层架构总结

scss 复制代码

┌─────────────────────────────────────┐
│  应用层                               │
│  pcm_open() / pcm_set_config()      │
│  pcm_writei() / pcm_start() / ...   │
└──────────────┬──────────────────────┘
               │  pcm->ops->xxx() 分发
┌──────────────▼──────────────────────┐
│  tinyalsa 内置层 (plug_ops)          │
│  • ioctl 转译与状态守卫              │
│  • hw_params refine + set           │
│  • 状态机管理 (OPEN→SETUP→...)      │
│  • mmap/poll 代理                   │
└──────────────┬──────────────────────┘
               │  dlopen(so-name) → dlsym("pcm_plugin_ops")
┌──────────────▼──────────────────────┐
│  用户态 plugin .so                    │
│  • 实际音频数据处理                   │
│  • 格式转换 / 路由 / 混音 / 写文件   │
└─────────────────────────────────────┘

配置解析由 libsndcardparser.so 独立承担：snd_utils_open_pcm() 通过 dlopen("libsndcardparser.so") 加载（snd_card_plugin.c:105），解析 sound card 定义文件中的设备类型（hw/plugin）、plugin 库名（so-name）、设备能力（playback/capture）等元信息。其接口通过 snd_node_ops（plugin.h:255-270）抽象，由 libsndcardparser.so 导出的 snd_card_ops 符号实现。

九、hw PCM 与 plugin PCM 对比

维度	hw PCM	plugin PCM
设备节点	`/dev/snd/pcmCxDy[p/c]` 字符设备	无内核节点，纯用户态
私有数据	`pcm_hw_data`（pcm_hw.c:50）--- 包装 fd	`pcm_plug_data`（pcm_plugin.c:72）--- 含 .so 句柄、plugin 实例
open 实现	`open()` 系统调用（pcm_hw.c:119）	`dlopen()` + `dlsym()` + ops->open()（pcm_plugin.c:743-760）
ioctl 处理	直接 `ioctl(fd, cmd, arg)`（pcm_hw.c:81）	switch-case 分发 + 状态守卫（pcm_plugin.c:647-687）
参数协商	内核 ALSA 驱动	`__pcm_plug_hrefine()` + `pcm_plug_hw_params_set()`（pcm_plugin.c:402-494）
状态机	内核维护，用户态通过 mmap/sync_ptr 读取	用户态 `plugin->state` 字段维护（pcm_plugin.c:65-70）
mmap 支持	原生，系统 mmap 到内核环形缓冲区	代理至 plugin .so 的 mmap 回调（pcm_plugin.c:701-711）
数据读写	WRITEI/READI ioctl 转发至内核	代理至 plugin .so 的 writei/readi 回调
扩展方式	需更新内核 ALSA 驱动	替换 .so + 更新 sound card 配置，无需重编译 tinyalsa

plugin 机制使 tinyalsa 在无需修改应用层代码的前提下，支持格式转换、设备路由、软件混音等用户态处理能力，同时将参数协商与状态管理的负担从 plugin 实现方剥离，由 tinyalsa 内置中间层统一完成。
