很多人拿到开源手表仓库，第一件事是在电脑里把界面跑起来。表盘能滑、菜单能点，就觉得这块表差不多做出来了。其实那只是 Windows 上的仿真，没有真板子，也没有传感器。要做出一块能戴的 OV-Watch，得先把硬件和电源通，再把 Boot 和 APP 烧对，心率、抬腕这些最后才轮到。界面好看，排在后面。
OV-Watch （gitee.com/kingham/OV-Watch，GPL-3.0）是油炸鸡做的开源手表。主控 STM32F411CEU6，系统 FreeRTOS，界面 LVGL 8.2。作者标称物料大约 80 元，定位是能戴的低成本实验平台，不是对标市售全功能手表。仓库不是「一把烧进去就完事」：硬件图纸、现成固件、Keil 工程、Windows 仿真是分开的。本文按做一块表的顺序写：先有板子和电源，再烧 Boot 与 APP，最后才谈心率和抬腕。
板子上谁在干活

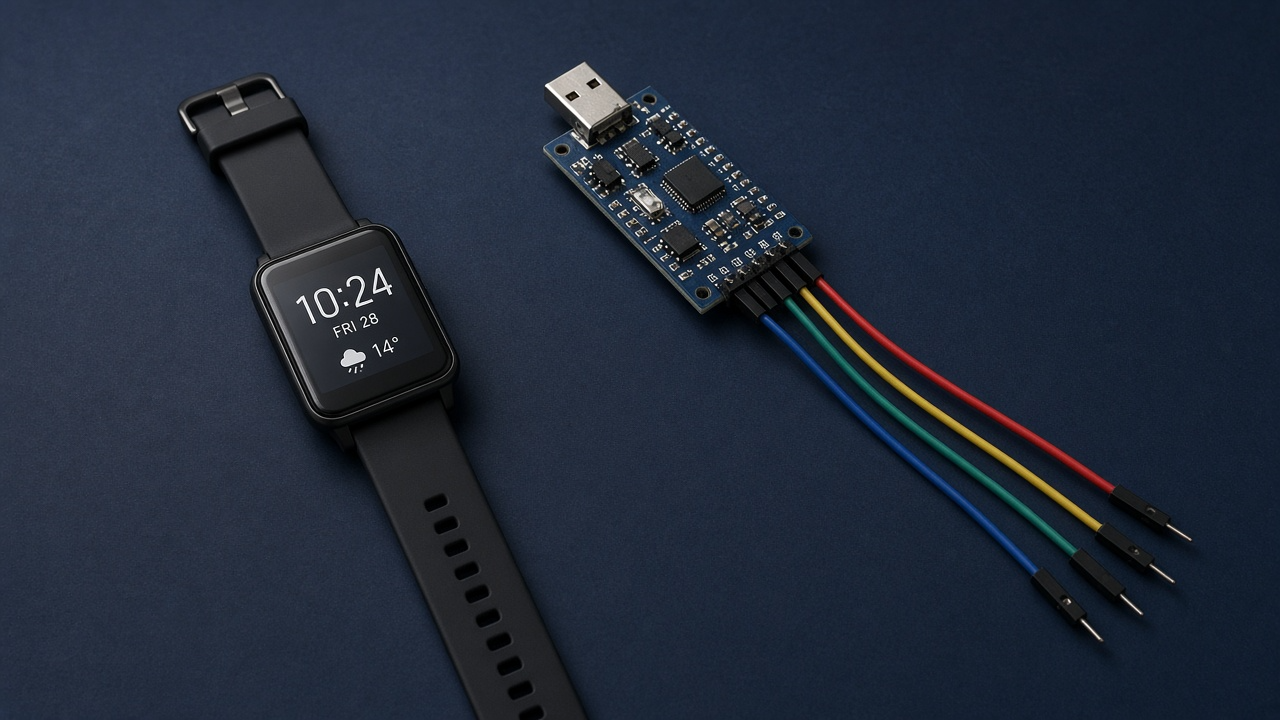

图1：屏幕上的表盘跑在 STM32 里。心率和计步是旁边的芯片（示意）
text
触摸屏 → LVGL 页面（APP）
→ FreeRTOS 任务
→ STM32F411：Bootloader + APP
→ MPU6050 计步 / 抬腕
→ EM7028 心率（血氧未完成）
→ SPL06-001 气压 → 海拔
→ LSM303DLHC 地磁 → 指南针
→ KT6368A 蓝牙（SPP，可关电，可 OTA）
→ 外置 EEPROM 存设置（Datasave.c）
电源：TPS63020。关机是关掉 3V3，只留电池给 RTC主控是 Cortex-M4。没有 Linux，也没有 Wear OS 那种用户态和应用商店。FreeRTOS 把界面刷新、传感器采样、蓝牙收发拆成任务。LVGL 只负责画页面和触摸。设置不进文件系统，写在外置 EEPROM 里，入口在 Datasave.c。重启后还能记住亮度、表盘选项，靠的是这块，不是 SD 卡。
传感器也不在主控里「算完再显示」。计步和抬腕靠六轴 MPU6050；心率靠 EM7028 的光电；海拔靠气压计 SPL06-001；指南针靠地磁 LSM303DLHC。主控只是读数，再交给 LVGL 画。表盘上同时有心率和海拔，不代表 F411 一颗全包了。蓝牙在 V2.4 换成 KT6368A：不用时可以拉掉使能省电，SPP 还能走无线升级。更早的 KT6328A 关不干净，作者才换芯片、改 Back 板使能电路。
仓库大致分四块。Hardware 是板子；Firmware 是作者编好的 Boot 和 APP，带烧录说明；Software 里两个 Keil 工程，Bootloader 和 APP 分开；lv_sim_vscode_win 是 Windows 上改界面用的。焊不了表，又想先摸代码，作者另开了 FryPi（炸鸡派），同样是 STM32F411，只跑软件、不逼你先焊手表。
功能上不要按市售手表的清单去对。能点的大致有：表盘与菜单、计步、抬腕亮屏、心率、气压换算的海拔、指南针、蓝牙、设置读写，以及作者自己做的计算器页。没有应用商店，没有表盘市场，新页面要自己在 LVGL 里加，再拷回 Keil。血氧在功能表里能看到影子，正文和介绍都写了还没写完------复刻时按「未交付」处理，别当成漏焊。
三个容易配错的地方

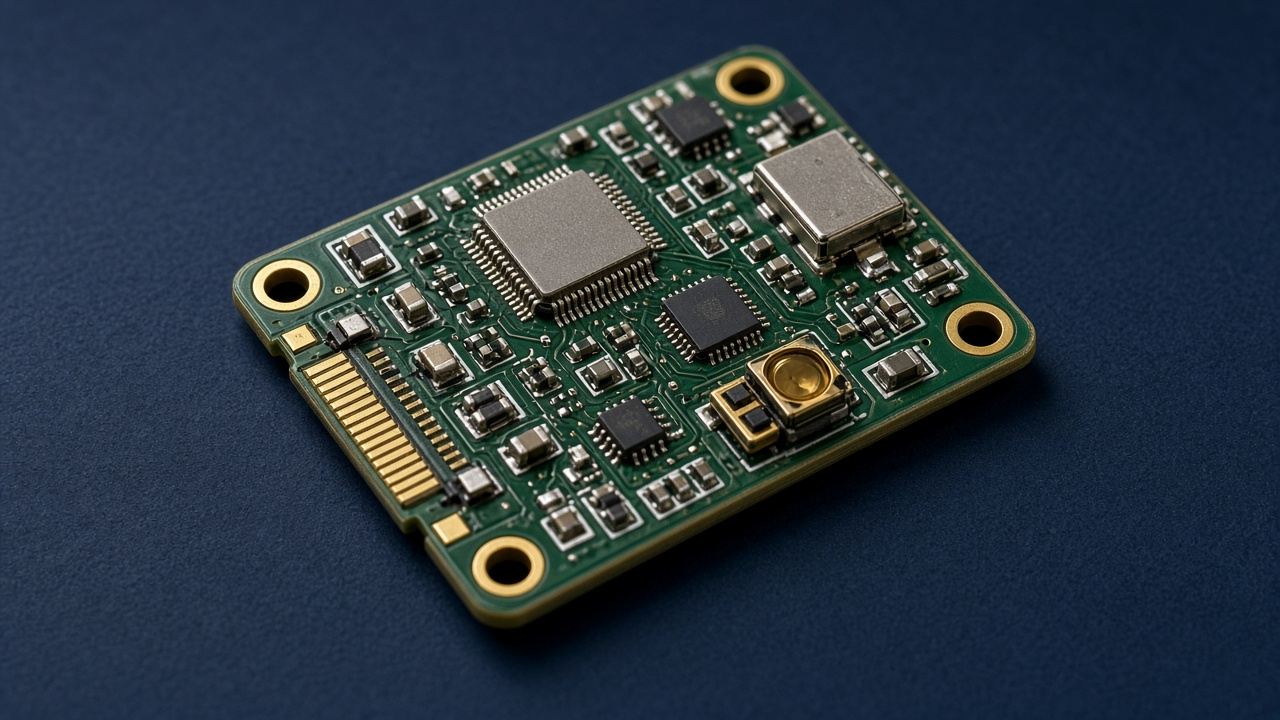

图2：主控、传感器、蓝牙不在同一颗上（示意）
功耗别用「灭屏」代替。 手表有三档。运行模式：表正常跑，作者接在 3V3 上量到大约 70～80mA。睡眠模式：内核进 STOP，MPU6050 还可以计步，待机大约 1mA；V2.4.1 把睡眠时串口脚 DeInit 成输入之后，休眠电流掉到 800 多微安。关机模式：TPS63020 直接关使能，3V3 没了，只剩电池侧 RTC。这组数是 3V3 侧的，没算 DCDC 效率，不能直接换成「能戴几天」。灭屏还在几十毫安，先查串口脚、蓝牙使能、MPU 的 DMP，不要先改 LVGL 动画。
抬腕曾经走错过路。 一开始用 MPU6050 运动中断唤醒，幅度要很大才触发。后来改成 RTC 定时醒来，再判断当前是不是抬腕。DMP 库不能原样初始化，功耗会抬上去，驱动里改过，以工程为准。蓝牙不用时关掉 KT6368A 使能，否则休眠电流下不来。
心率在 EM7028 上，不在 F411 里打光。 算法换过一轮：仓库说明写过官方库太慢、改成自己的寻峰；项目介绍后来又写寻峰效果不好、改回官方库。以你拉下来的 BSP/EM7028 为准，不要两份文档对着吵。血氧作者写明还没做完，关于页里找这个功能会空。海拔和指南针是 SPL06、LSM303 各自报数，和心率同一层：都是外设，不是「表盘控件自带算法」。
页面返回踩过一个坑。 作者用手写栈记住上一页。压进去的是界面函数的地址，例如 &ui_HomePage，不是那个会变的 ui_HomePage 本身。直接 push 一个会变的值，返回会跳错。计算器另开了两个栈做运算，那是功能页的事；表盘导航先把页面栈搞对。界面可以在 lv_sim_vscode_win 里改，HWDataAccess.c 是中间层，仿真时把 HW_USE_HARDWARE 设成 0。改完把 Func 和 GUI_App 拷进 Keil 的 User。仿真通过只说明页面逻辑能跑，不说明 I2C 上的 EM7028 已经有波形，也不说明休眠电流已经合格。
| 现象 | 优先看 |
|---|---|
| 表盘在电脑上能滑，板上是白屏 | 屏驱动、触摸、有没有把仿真工程当固件烧 |
| 升级后开不了机 | Boot 和 APP 地址、Flag 有没有在传完后才写 |
| 抬腕没反应，甩一下才亮 | 还在用 MPU 运动中断，不是 RTC 轮询抬腕 |
| 待机比 1mA 高一个数量级 | 串口脚没改输入、蓝牙使能没关、DMP 没改 |
| 心率一直 0 | EM7028 接线、供电和当前算法；血氧本来就没做完 |
| 设置重启丢失 | EEPROM 和 Datasave.c，不是文件系统 |
| 无线升级传到一半表变砖 | Flag 区：完整 APP 才写；半截镜像不该被启动 |
Boot 和 APP 怎么拆
V2.4 起固件拆成 Bootloader 和 APP，为的是戴在手上也能升级，不用拆壳接线。BOOT 后面划了一块 Flag：只有 APP 完整传完才写上。传到一半掉电，不应拿半截镜像当正式程序启动。自己改链接脚本时，APP 的偏移要和 Boot 对上，否则工程能编过，烧进去停在 Boot，进不了表盘。
觉得带 Boot 太麻烦，可以拉 ver2.3.2 分支，那一版没有这套 OTA。V2.4.0 相对 2.3.2：换了 Back 板蓝牙使能、加上 Boot/APP 分离、加上蓝牙 IAP。V2.4.1 又修了三处：睡眠串口脚改输入、Boot 和 APP 都支持长按 KEY1 关机、按键改成按下再松开才生效，少一些误触。
无线升级走 KT6368A 的 SPP。传完看 Flag，不要看「蓝牙断开了」就当升级成功。中途断开，表应仍能靠旧 APP 或停在 Boot，而不是跑半截新程序。第一次复刻建议：有线烧通 Boot+APP、关机和休眠电流合格之后，再开 OTA；否则排查时分不清是链接地址错了，还是无线传包不完整。
先烧哪一段

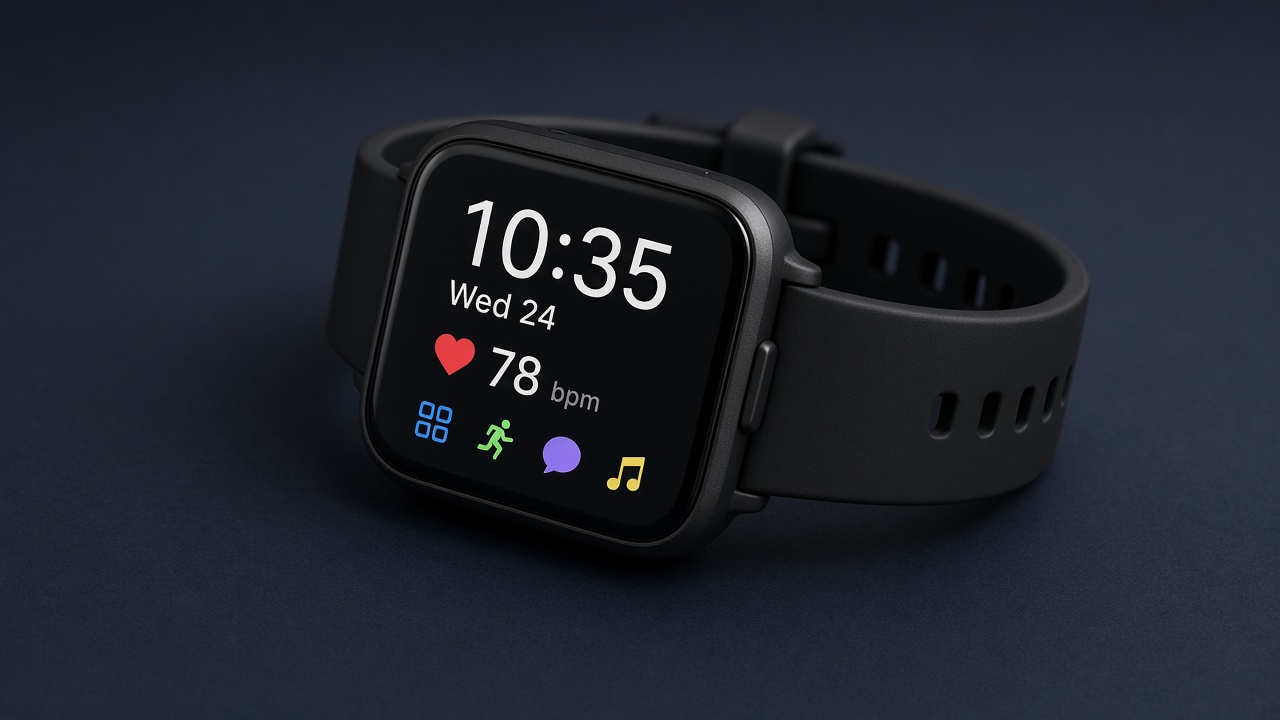

图3：表亮着只说明 APP 起来了。Boot 和传感器还要单独对（示意）
做一块表，建议按下面顺序对，不要一上来就改 UI。
- 先烧现成包。
Firmware里有 Boot 和 APP，步骤在Firmware/README.md。自己编要先看烧录注意事项：地址、Flag、两个工程谁先谁后，写错就进不了表盘。Software里两个 Keil 工程，分别对应 Bootloader 和 APP。 - 确认能进表盘，再试关机。 长按 KEY1。V2.4.1 起 Boot 和 APP 都有关机，只测 APP 不够。
- 灭屏后量 3V3。 还在几十毫安，先查串口脚和蓝牙使能，再查 MPU 的 DMP。电流不合格时改 LVGL 动画没有意义。
- 抬腕用正常幅度。 必须甩很大一下才亮，说明唤醒还停在 MPU 运动中断上，要核对是不是 RTC 轮询那条路径。
- 心率戴实了再看。 先确认 EM7028 有 PPG，再谈算法读数。血氧不要测，作者没做完。
- 无线升级放最后。 用 V2.4 的 KT6368A。中途断开后看 Flag，不要当已经升级成功。OTA 通了，再回头改自己的页面。
日常改界面可以倒过来：仿真里改 Func / GUI_App → 拷进 Keil → 只重烧 APP。Boot、电源、传感器驱动没动就不要每次都重烧 Boot。仿真和实机差在 I2C、功耗和触摸校准，这三样只能在板上收口。
边界
- 物料 80 元是作者口径。焊接、屏、壳、表带不在「克隆仓库就能戴」里。焊不了先看 FryPi 只跑代码。
- 功耗数字是 3V3 侧测量。从电池经过 TPS63020 之后，续航要自己在 Vbat 侧重测。
- 这不是 Wear OS，没有应用商店。页面是 LVGL，返回是手写栈，设置在 EEPROM。
- 介绍页有一处写过 STM32F411CUE6，原理图和徽章以 CEU6 为准；克隆前对一下丝印和封装。
- GitHub 镜像是 No-Chicken/OV-Watch，和 Gitee 同源，说明手册在 no-chicken.com。
