试图教会你用 Xcode Instruments

前言

出来混，凡事要讲证据的，你说卡就卡吗阿 sir。

你说这里卡，证据是什么？有一些卡顿，人的肉眼无法察觉，而且不容易稳定复现，测试说卡研发说说不卡，到底咋整？又是因为什么导致的卡顿，代码那么多那么长，逻辑那么多那么乱，总不能一个个排查过去吧。如果你也有这些苦恼，那么就是时候用 Xcode Instruments 了。

这篇文章会从一个治理列表卡顿的例子出发，讲清楚如何使用 Xcode Instrument 中的 Animation Hitches 找到卡顿的原因，不会展开具体优化的方法，只到定位到问题的那一步。然后，会详细说明 Hitches 中的那些指标的含义。

定位问题的大致流程是这样的：

0. 以 Profile 模式运行项目
1. 先选择 Animation Hitches，这个可以定位到那一帧没有按时提交
2. Hitch type 会告诉你是哪个阶段导致的耗时
3. Frame LifeTimes 会告诉你具体的耗时时间区间
4. 筛选时间区间，使用 Time Profile 定位到具体的耗时方法
5. 分析这个方法中在做什么，如何优化
6. 重复这个流程，直到你觉得性能已经 OK 了

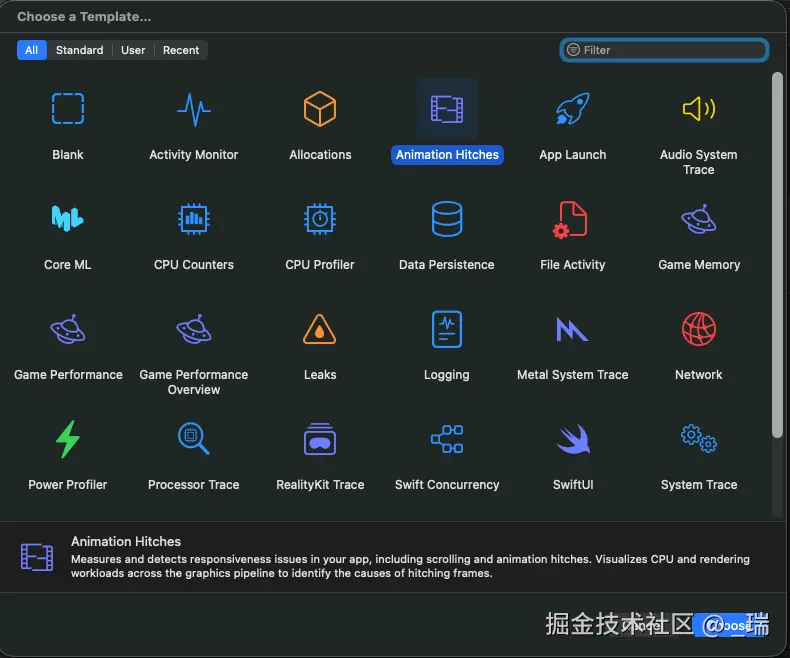

Profile 模式运行 App，会弹出 Instrument 面板：

在开始之前，可能需要对 iOS 的渲染流程有一个基本的了解，可以先看看 深入理解 iOS 渲染原理。

Animation Hitches

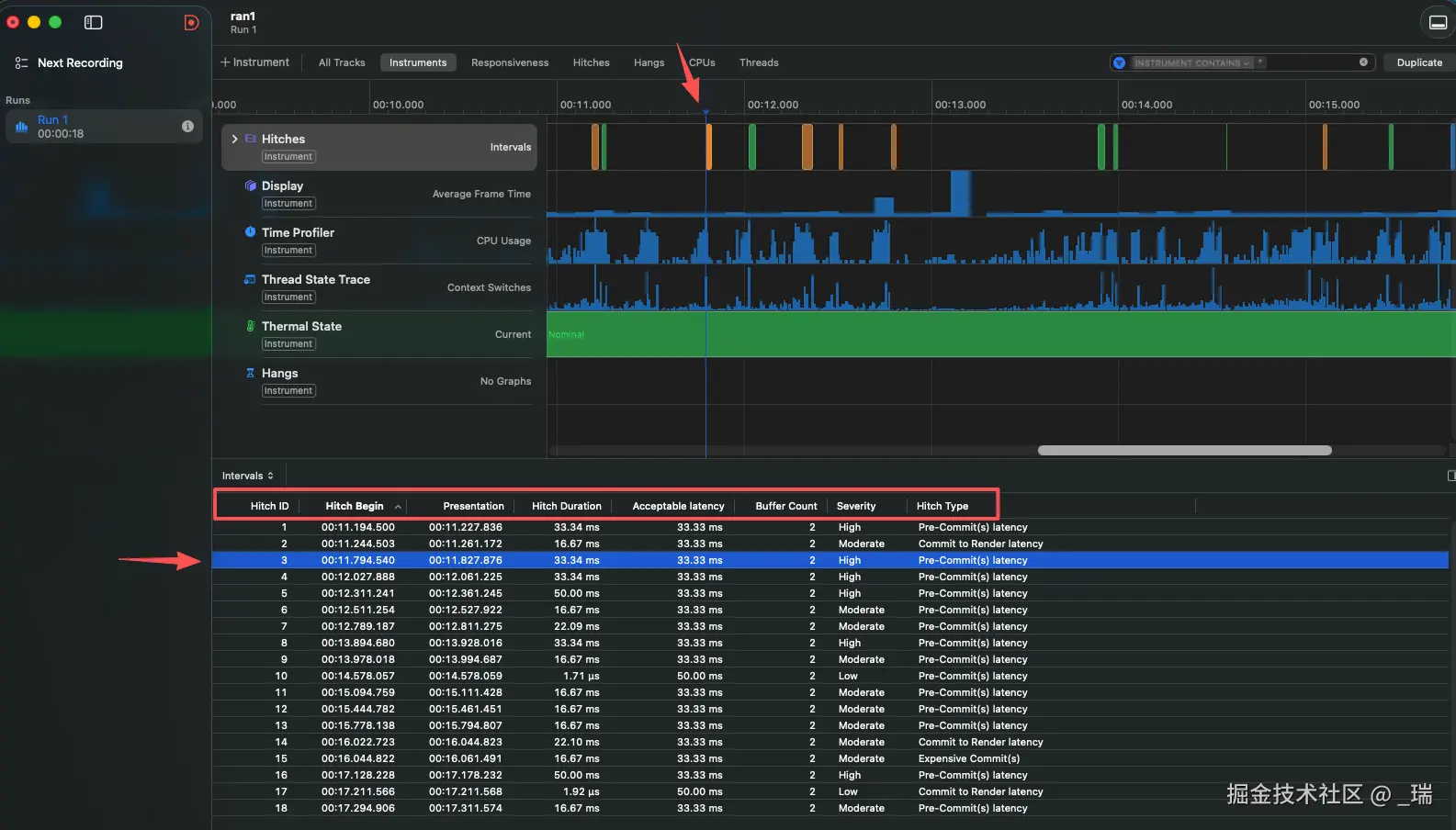

进入 Animiation Hitches 之后，点击左上角，会启动你的项目，然后你进入到你想排查的页面，比如我的要排查列表卡顿的问题，我进入到列表页面，进行快速的滚动，操作完成之后，点击结束，你就会得到一副分析图：

最上面的那一条条橙色绿色蓝色的竖线（颜色不代表耗时的严重程度，仅用于区分不同的帧），就代表一个 Hitch，Instrument 中产生一个 Hitch 的条件是：

某一帧的实际显示时间，晚于这帧允许的预计显示时间。

也就是说，这一帧迟到了。

我们先来看红色框中的那些指标的含义：

• Htich Begin：预计上屏时间

• Presentation：实际上屏时间

• Htich Duration：晚到了多久

• Acceptable latency：从这一帧开始处理，到预计上屏，允许使用的总时间

• Buffer Count：使用了多少个帧缓冲区

• Severity：这个 Hitch 的严重程度

  • Low：晚了不超过 1 个刷新间隔
  • Moderate：晚了超过 1 个、不超过 2 个刷新间隔
  • High：晚了超过 2 个刷新间隔
  • 60Hz 下，刷新间隔约为 16.7 ms

• Hitch Type

  • Pre-Commit(s) latency：Commit 还没开始，预算就耗尽了
  • Expensive Commit(s)：Commit 阶段超过预算
  • Commit to Render latency：App 已提交，Render Server 没即使开始
  • Expensive Rendering：Redner Server 在 CPU 上处理 layer tree 太慢
  • CPU to GPU Rendering Latency：渲染命令准备好了，没及时交给 GPU 执行
  • Expensive GPU：GPU 绘制渲染阶段超过预算
  • Delay Frame Swap：CPU、GPU 已完成，但帧没有及时交换到屏幕

Buffer Count = 2， 说明当前显示管线使用了 2 个帧缓冲区，用来保存正在显示、等待显示或正在渲染的画面。

Buffer A：屏幕当前正在显示的帧

Buffer B：GPU 正在绘制下一帧

当下一帧绘制完成，在垂直同步信号 VSync 到来的时候，两者发生交换。

然后 Buffer A 可以继续被用于绘制后续的帧。

有些设备的是三缓冲：

Buffer A：屏幕当前正在显示

Buffer B：已经绘制完成，等到显示

Buffer C：GPU 正在绘制后续帧

这里 Apple 的说明是：默认使用两个 Buffer，当渲染发生延迟、Render Server 尝试追赶时，系统可以通过三缓冲继续维持渲染流水线。

知道这些概念后，我们再来看什么是 "这一帧迟到了"。

以刚刚截图中的 3 举例：

预计上屏时间（Hitch Begin）：00:11.794.540 实际上屏时间（Presentation）：00:11.827.876 迟到时间（Hitch Duration）= Presentation - Hitch Begin = 33.34 ms 允许处理时间（Acceptable latency）：33.33 ms

因此这一帧的总生命周期为 33.33 + 33.34 = 66.67ms。

Frame Lifetimes

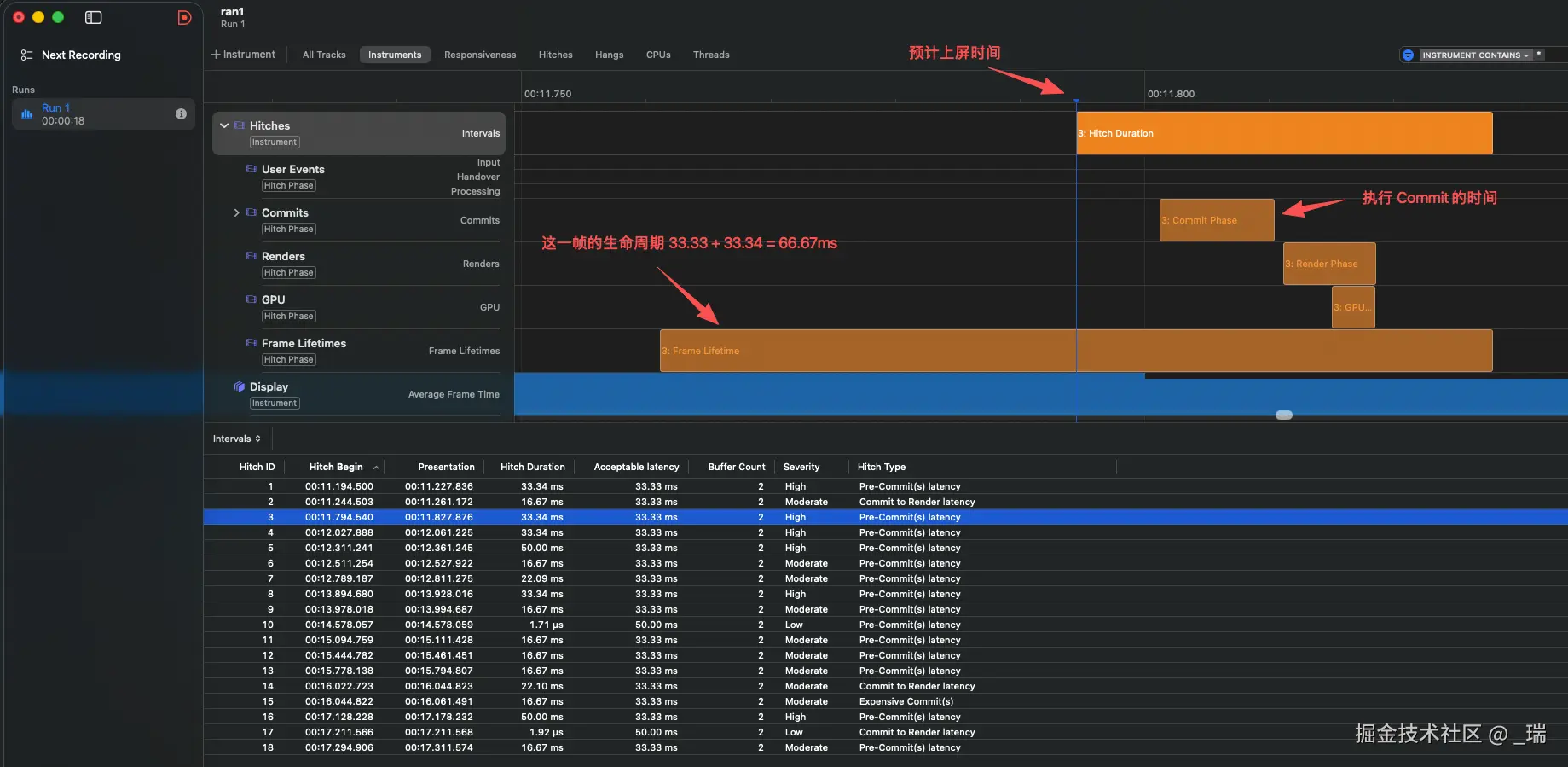

选中我们刚刚说的第 3 帧，放大，然后展开 Hitches：

Frame Lifetimes，是这一帧的生命周期，我们前面算过：

第 3 帧从开始到上屏的时间是 33.33 ms + Hitch Duration 33.34 ms = 67ms。

第一行，是 Hitch Duration，可以看到，蓝色竖线的时间点，就是 Hitch Begin，也就是原本应该上屏的时间，但是看 Commits 那一栏，可以发现 Commit 还没开始，说明时间主要耗在了 Commit 之前。

所以对于这一帧，我们需要分析的区间是：

Frame Lifetimes 左边缘 -> Commit 色块左边缘。

重合的情况

有时候你看 Frame Lifetime，会发现有重合的情况：

第 1 帧：

第 2 帧：

这个是正常的，因为渲染是流水线处理的，不同帧会同时处于不同的状态。

比如 60Hz、双缓冲时：

时间：     0ms       16.7ms      33.3ms      50ms
帧 A：    [App 处理] [Render/GPU] [上屏]
帧 B：               [App 处理] [Render/GPU] [上屏]

对应的 Frame Lifetime：

帧 A：0ms ───────── 33.3ms
帧 B：      16.7ms ───────── 50ms

两帧的生命周期会重合约 16.7 ms。

这表明同一时间可能是：

• App 正在准备帧 B
• Render Server 正在处理帧 A
• GPU 正在绘制更早的帧

Time Profile

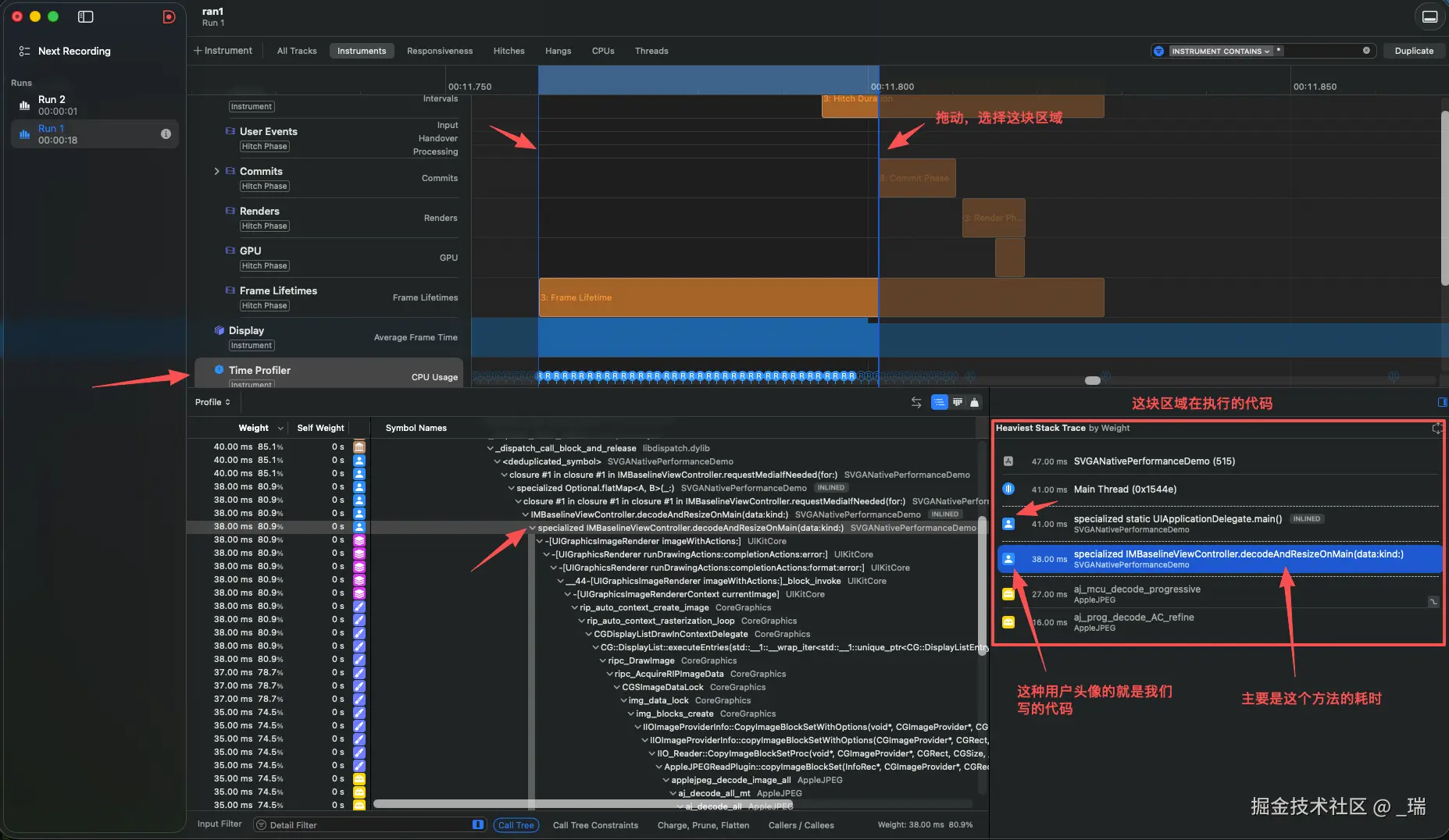

接着分析这一帧，长按选中从 Frame Lifttimes 到 Commit Phase 的这块区域：

红色方块，代表这段区域我们在执行的代码，有个人物标志的，代表是用户代码，另外，这里的代码是一个包含的关系，上面的包含下面的代码。

可以看到，在 47 ms 的时间中，有 38 ms 都在处理这个代码，鼠标悬浮到那一行，会出现：

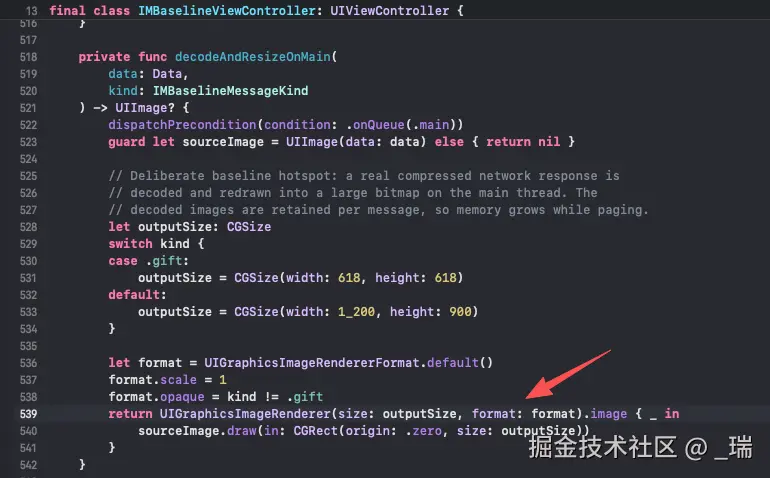

点击跳转可以直接定位到这个代码在项目中的位置：

至此，原因也就出来了，是因为 UIGraphicsImageRenderer 这个方法导致的耗时，这个方法内部，其实就是 sourceImage.draw() 方法，这里在主线程，去将图片数据绘制成一张位图：

• JPEG 压缩数据
• UIImage(data:) 创建 sourceImage
• draw(in:) 触发 JPEG 像素解码
• 缩放并绘制到新的位图缓冲区
• 得到位图形式的 UIImage

因为我们的 JPEG，只是一组压缩数据，它真正需要展示在屏幕上，是需要经过解码，绘制成位图，然后再展示的。

也正如 Time Profile 所示，解码实在是一个耗时的操作。

所以问题是：

主线程进行位图的绘制，会导致触发图片解码操作，从而影响绘制速度。

图片解码耗时，要么缩小图片尺寸，要么放到后台去做，我们使用放到后台去解码，然后解码是根据图片的尺寸来的，但是我们展示的容器并不需要那么大尺寸的图片，直接解码成显示所需要的尺寸，绘制成位图后，再回主线程赋值，后台解码期间，使用占位图占位。

这里只是为了演示怎么用 Instruments 定位到原因，优化的部分就不展开了。

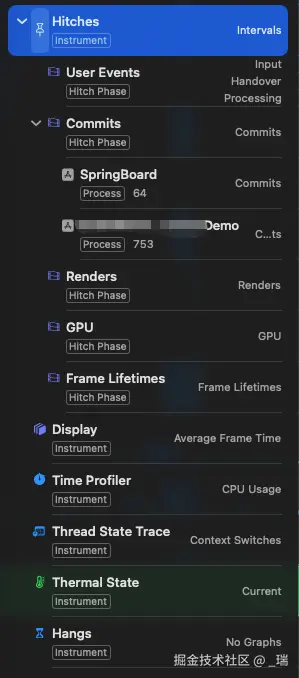

Animation Hitches 里面有什么

被我马赛克掉的是项目名称。

Hitches 中，是按时间顺序排列的，从这里也可以看出苹果是怎么处理一帧画面的渲染的。

从一个用户操作（User Events）开始，到 App 侧的各种计算，提交到 Render Server，再到 GPU，Frame Lifetimes 是一帧的生命周期。

一个个说，不过前面 Hitch Type 的内容，我觉得有必要先补充一下。

Hitch Type

Hitch Type 是 Instrument 根据帧的生命周期中各阶段和时间预算的关系，给出的 "预算在哪个阶段被用完了" 的分类，类型前面已经列举过了，这里会记录一下，这些类型的超时，大概是什么原因引起的。

需要说明的是，Hitch Type 是用来提示帧在哪个阶段发生延迟，以及应该从哪里开始调查。最终原因还是需要借助其他手段，比如 Lifetimes、Commits、Renders、GPU、Time Profiler 来确认。

还有这些类型不是判断 "某个阶段自身是否超过了完整的预算"，因为 Instrument 采用的是是累计判断，也就是说，到这个阶段预算被用完了，但是不一定是这个阶段本身导致的。

先说一下 iOS 大致的渲染过程：

0. App 侧计算好内容
1. Commit 到 Render Server
2. 提交到 GPU
3. 绘制进帧缓冲区
4. 上屏

1. Pre-Commit(s) latency

帧开始 -> 超时 -> Commit 开始

还没进入到 Commit 区间，就超时了。

这里的 Commit，指的是 Core Animation Commit：

App 将当前这一帧的图层树变化提交给 Render Server。

常见原因：

• 业务数据处理
• 图片解码、缩放
• 文本计算
• CollectionView / TableView 数据源处理
• 锁等待
• 同步 I/O
• 主线程调度延迟

这一步都发生在 App 侧，主要是由 CPU 处理的，通常涉及主线程。

2. Expensive Commit(s)

Commit 开始 -> 超时 -> Commit 结束

执行 Commit 的过程中超时，常见原因：

• layoutSubviews
• Auto Layout
• drawRect
• 图片准备和解码
• 图层树遍历与打包
• 将图层树提交给 Render Server

Pre-Commit 和 Commit 都是在 CPU 侧，这也是我们需要处理的大头。

3. Commit to Render latency

Commit 完成 -> 超时 -> Render Server 开始

App 提交了，但 Render Server 没有及时开始处理。

这段时间主要是阶段之间的等待，不能直接归因与某个 App 函数，可能涉及：

• 等待下一个 VSync/VBL
• Render Server 调整
• 系统渲染负载
• 其他进程或窗口的渲染竞争

我们的重点一般不需要放在这里。

4. Expensive Rendering

Render Server CPU 开始 -> 超时 -> 结束

Render Server 需要先在 CPU 上解析 App 提交的 layer tree，并生成 GPU 可以执行的渲染命令。

常见原因：

• 图层数量过多
• 层级太深
• 复杂 mask
• 动态阴影
• blur / vibrancy
• 复杂图层组合
• 大量录屏渲染准备

这些也是我们在写代码的时候需要避免的，否则就会加大这里的工作量，从而导致超时。

另外这部分发生在 Render Server 进程，而不是 App 主线程，因此不能只用 App 的 Time Profiler 调用栈来定位。

5. CPU to GPU Rendering Latency

Render CPU 完成 -> 等待时间过长 -> GPU 开始

Render Server 已经准备渲染命令了，但 GPU 没及时开始执行。

它表示的是 CPU 与 GPU 两个阶段之间的延迟，可能原因有：

• GPU 队列繁忙
• 系统 GPU 竞争
• 命令提交或调度延迟

它并不意味着 "Render CPU 本身慢"，也不意味着 "GPU 执行本身慢"。

这里也不是我们要治理的重点。

6. Expensive GPU

GPU 开始 -> 超时 -> GPU 完成

GPU 执行超时，常见原因有：

• 大面积透明混合
• blur
• 动态阴影
• mask
• 大图片纹理
• 高分辨率图片
• 多次离屏渲染
• 屏幕上同时存在大量动图

这里重点是看 GPU 和 Renders 轨道里的 Render Count、Offscreen Count，而不是只查主线程。

7. Delay Frame Swap

GPU 完成 -> 等待时间过程 -> 屏幕显示

最后一步了，这里说明 GPU 生成好的帧，没有及时在 VSync 到来时交换到屏幕。

可能的原因：

• Frame Swap 错过 VSync
• 显示系统调度
• Buffer 状态
• 系统级渲染压力

这点我们基本无能为力。

User Events

里面包含了三个部分：

Input -> Handover -> Processing

Input

系统记录到这次 HID 输入的时间点，例如触摸、拖动等输入。

Handover

UIKit 准备把这个输入事件交给 App 主线程处理的时间点。

需要注意的是，这只表示事件已经准备交给主队列，不代表主线程已经开始执行事件回调。

不过这个我在测试的时候，经常看不到它，它不是每个输入都必然显示的。

Processing

App 实际分发和处理这个 UIEvent 的时间区间，从时间分发开始到时间分发结束。

这期间可能执行：

• 触摸事件分发
• 手势识别
• Responder Chain（响应链）
• UIScrollView 滚动处理
• 控件的 action
• 由事件直接触发的 App 代码

同一个输入也可能关联多个 Processing 区间。

所以这三个节点可以这么理解：

用户输入被系统记录
↓ Input
事件准备交给 App 主线程
↓ Handover
主线程开始分发并处理事件
↓ Processing
事件处理产生 UI 变化
↓
进入后面的 Commit、Render、GPU

分析的时候可以重点关注：

• Input → Handover 很长：延迟主要发生在输入送达主线程之前。
• Handover → Processing 很长：事件已经等待处理，但主线程迟迟没有空出来。
• Processing 很长：主线程处理这次输入事件本身耗时较长，需要结合 Time Profiler 查调用栈。

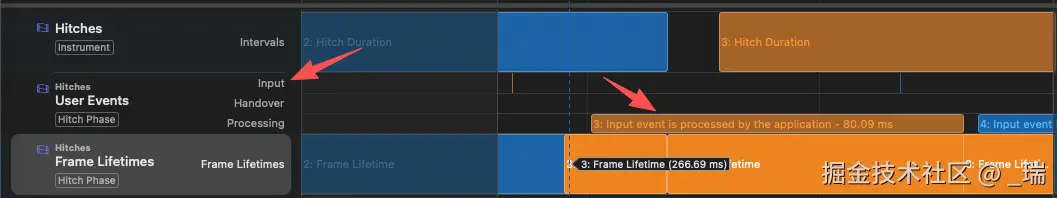

看个 demo，在一个拖动的回调中加一个 80ms 的耗时任务：

可以很明显的看到 Processing 过程占据了 Frame 生命周期很大的篇幅。

Commits

Commits 的定义：

与当前 Hitch 帧关联的各个进程执行 Core Animation Commit 的时间区间。

当 App 修改视图、图层属性后，这些变化最终需要整理成 Core Animation 的图层上下文，并提交给 Render Server。Instruments 把记录的这段 Core Animation Commit 显示在 Commits 轨道中。

这里需要区分 App 定义的广义上的 commit transaction，广义上包含四个阶段：

• layout
• display
• prepare
• commit

Instrument 的 Commits 轨道：根据 Core Animation 内部的 commit 追踪事件记录出来的区间，不能简单等同于整个广义的 transaction。

这里之所以是 Commits 而不是 Commit，是因为它可能包含多个进程的 Commit，比如这里的：

• SpringBoard
• 你的 App

SpringBoard 是 iOS 的系统界面进程，这个区间表示 SpringBoard 管理的某个系统图层上下文也在这一帧发生了 Commit。

如果 SpringBoard 和你的 App 出现在一起，并不是说 SpringBoard 调用了你的项目代码，它们的耗时也不是叠加的关系，只能说明，这一帧关联了两个进程的 Core Animation Commit。

Commits 能告诉我们：

• 当前 Hitch 帧关联了几次 Commit
• 每次 Commit 由哪个进程产生
• 每次 Commit 从什么时候开始、持续多久
• 客户端的时间预算是否在 Commit 区间内被耗尽

Renders

Renders 的定义：

Render Server 为当前 Hitch 帧执行渲染准备工作的时间区间。

它是在 Commit 和 GPU 中间的，这个时间区间主要是 Render Server 在工作：

• 汇总当前画面涉及的图层上下文
• 遍历图层树
• 处理图层顺序、变换、透明度、裁剪等合成信息
• 处理 Core Animation 动画系统
• 判断是否需要额外的离屏渲染
• 把图层树编译成 GPU 可以执行的渲染操作序列

Apple 把这部分称为 render prepare。之后 GPU 才在 render execute 中真正绘制像素。

Render Server 是系统的另外一个进程，不是在我们自己的 App 进程中的，它的工作量受 App 提交的图层树影响，例如：

• 图层数量多、层级深
• 动态阴影
• Mask
• 模糊和 UIVisualEffectView
• 复杂的圆角裁剪
• 大量透明图层
• 需要多次离屏渲染

Render Count

如果在详情中看到 Render Count，说明这里有额外的的 Render / 离屏渲染。

可以进一步检查：

• 动态阴影是否设置了 shadowPath
• 是否存在不必要的 Mask
• 圆角裁剪是否产生离屏渲染
• 图层结构是否过深
• 是否存在复杂视觉效果

Renders 与 Hitch Type

如果客户端 Commit 已经完成，但 Render Server 的准备阶段用完了预算，Hitch Type 可能是 Expensive Rendering。

如果 Renders 本身很短，但结束后迟迟没有交给 GPU，则更可能是 CPU to GPU Rendering Latency。

GPU

这个区间的定义：

GPU 为当前 Hitch 帧执行渲染命令的时间区间。

到这一步，Render Server 已经把图层树整理成 GPU 可以执行的渲染操作。然后 GPU 会执行这些操作，将图层、图片、文字和视觉效果合成到最终的画面中。

Apple 把这个阶段称为 render execute。

GPU 这里的轨道图会告诉我们：

• GPU 什么时候开始处理这一帧
• GPU 在什么时候完成这一帧
• 预算是否是在这里耗尽的

分三段，如果是

• Render Server 结束 -> GPU 开始

  • 那么 Hitch Type 可能是 CPU to GPU Render Latency，

• GPU 开始 -> GPU 结束

  • 可能是 Expensive GPU

• GPU 结束 -> Presentation

  • 可能是 Delay Frame Swap

GPU 和 Renders 差不多，主要也是看 App 提交的图层树怎么样，我们从 App 提交到 Render Server 之后，怎么去走下一步，是系统自己的调度了，所以 GPU 渲染期间如果有什么问题，大概率还是我们提交的图层树太复杂：

• 离屏渲染 Pass 的数量
• 阴影、模糊、Mask 等每个 pass 的处理成本
• 需要反复绘制、复制、合成的像素范围
• 透明图层重叠造成的混合和 overdraw
• 图片纹理采样及其内存带宽消耗

Display

上面都是 Hitches 中的内容，Display 不是计算的阶段了，它是最终显示结果的轨道。

和之前的轨道不一样的额是，前面的轨道的含义是：这一帧在哪里处理？

Display 是：

最终有哪些帧真正显示出来，以及每帧在屏幕上停留了多久。

比如在稳定的 60Hz 动画期间：

• 一帧显示约 16.67 ms：正常更新。
• 某一帧显示约 33.33 ms：下一帧错过一次 VSync，旧帧多停留了一个刷新间隔
• 某一帧显示约 50ms：大约错过两次 VSync

Thread State Trace

线程占用 CPU 时，具体在执行什么函数？

线程当时到底有没有运行？如果没有运行，是被阻塞了，还是已经就绪但没有获得 CPU？

它不是在渲染流程中的一个阶段，而是辅助定位 App 线程为什么没有及时完成工作的一个工具。

常见的线程状态包括：

• Running：线程正在某个 CPU 核心上执行代码
• Runnable：线程已经可以运行，但还没获得 CPU
• Blocked：线程正在等待某个条件，例如锁、信号量、I/O、Mach 消息或者 RunLoop 事件
• Preempted：线程原本在运行，但被调度器移出了 CPU，让其他工作先执行
• Interrupted：CPU 执行硬件中断，暂时中断了当前线程
• Idle：调度器记录的 CPU 空闲区间，没有合适的线程需要在该核心上执行
• Terminated：线程已经结束
• Unknown：Instruments 没有足够信息确定该区间的线程状态

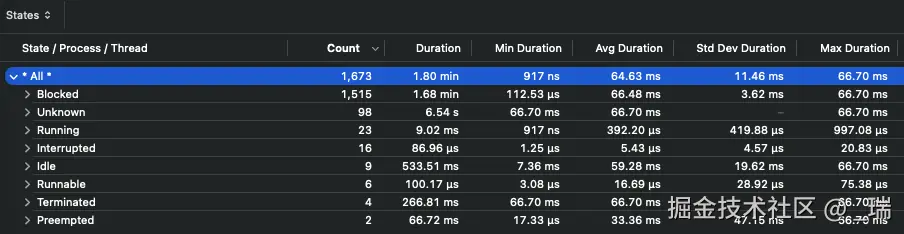

图中的字段含义：

• Count：记录到的状态区间数量，不是线程数量
• Duration：所有这些状态区间的累计市场
• Min Duration：最短一次状态区间
• Avg Duration：平均一次持续时间
• Std Dev Duration：每次持续时间的离散程度
• Max Duration：最长一次状态区间

当主线程正在执行耗时代码时，是用 Time Profiler 看调用栈。

当主线程的 CPU 使用率很低、Time Profiler 中甚至是 No Data，但 UI 仍然没有响应时，就应该看 Thread State Trace。因为被阻塞的线程不占用 CPU、Time Profiler 采样不到。但 Thread State Trace 可以记录它阻塞了多久。

Thermal State

同样不是渲染流程中的阶段，是性能分析的环境信息：

当设备温度升高时，系统可能采取降温措施，降低可用的 CPU、GPU 等系统性能，从而让原本能够按时完成的代码开始出现 Hitch。

它记录的是系统综合判断出的热压力等级，不是具体温度，也不能告诉你是 App 的哪个函数导致了发热。

它有几种状态：

• Nominal：温度处于正常范围
• Fair：温度轻微升高，系统采取的措施会降低性能
• Serious：热状态较高，系统采取的措施会降低性能
• Critical：热状态已经明显影响系统性能，设备需要降温
• Unknown：Instruments 没有取得可用的热状态数据，不能理解为温度正常

这里需要注意因果关系：

App 长时间高负载，导致设备温度升高，然后系统采取降温措施，可用性能下降，Commit / Render / GPU 这个阶段更容易超过时间预算。

所以 Thermal State 可能是卡顿的放大因素，但它不能定位到具体原因。

如果测试期间已经到了 Serious，最好让设备冷却后重新采集，不然可能会因为发热导致对比环境不一样。

应用本身可以通过 ProcessInfo.processInfo.thermalState 读取这个状态。

Hangs

它跟 RunLoop 有关，它是关注的是：

App 的主线程有没有长时间无法处理新的事件。

啥意思呢？比如点了一个按钮，主线程开始处理图片、读文件或等锁。在这些处理结束之前，新的点击是无法得到处理的，用户就会感觉 App 卡住了，这就是 Hang。

主线程是有 RunLoop 的，它一直在不断的重复：

• 等待事件
• 收到并处理事件
• 更新 UI
• 重新等待事件

如果主线程处理一次任务的时间太长，一直回不去 "等待事件" 的状态，Instruments 就会把这段时间标记成一个潜在的 bug。

总结

先知道 iOS 的渲染流程，从 App 侧开始，到 Render Server，到 GPU，到上屏，这是一条完整的链路，我们要做到的知道这条链路哪里在消耗性能，而 Instruments 能够采集到这条链路上的各种操作的指标，帮助我们去定位问题。

比如：一个滚动的列表你觉得卡顿了，先用 Animation Hitches 找到卡顿的帧，结合 Frame Lifetimes、User Events、Commits、Renders、GPU、Display 这些指标，确认这一帧从输入、App 处理、Render Server、GPU 到最终上屏都分别经历了什么。

如果问题在 App 的 CPU 侧，并且是主线程的问题，就用 Time Profiler 定位耗时的方法。如果问题发生在 Render Server 或 GPU，需要检查图层树、离屏渲染和实际 GPU 执行情况。Thermal State 可以确认测试结果是否收到发热的影响。

然后循环往复，直到 Hitch 一个一个被消除。

Instruments 看着花花绿绿的，也挺好看的。
