欧美42V热拔插过压保护芯片------平芯微PW1600完整方案解读
随着USB Type-C PD协议在消费电子、充电器、开关电源、智能家居中的全面普及，欧盟IEC 62368-1、CE、UL、美国FCC等安全认证机构对USB接口提出了一项新的强制性要求------USB Type-C接口必须能够承受42V的热拔插瞬时过压而不损坏后级电路。这项要求中国出口欧美市场的USB产品必须面对，成为了产品能否上架、能否通过认证的关键门槛。
普通的6V/7V耐压的USB过压保护IC无法胜任欧美42V热拔插测试，只有达到55V以上耐压才能确保安全裕量。平芯微半导体（PWChip）推出的PW1600就是一款专为欧美42V热拔插认证设计的高耐压（70V）、）、SOT23-6封装的USB过压保护芯片，目前已广泛应用于出口欧盟市场的USB Type-C产品、充电器、蓝牙音箱、行车记录仪、工业设备等。本文全面解读PW1600的技术参数、典型电路、OVP阈值设定方法及应用设计要点。
一、欧美42V热拔插认证背景
IEC 62368-1是目前全球主流的音视频信息技术设备安全标准，欧盟、英国、墨西哥、中东、墨西哥、巴西、阿拉伯、澳大利亚、新西兰等国家都采用。该标准明确规定：USB Type-C接口在热拔插过程中，若用户意外将适配器插到非额定电压（如错误连接20V/24V适配器、或因适配器瞬间尖峰导致输入电压瞬间上升到数十伏），产品必须能够安全把42V的尖峰电压隔绝在USB接口以后，不损坏后级电路、也不会为用户带来安全隐患。
为什么普通USB过压保护IC过不了认证？因为普通OVP IC的输入耐压仅为6V～7V（如普通USB 负载开关），而PW1600的70V耐压相对42V测试电压拥有60%以上的安全裕量，能够从容应对各种极端瞬态。
二、PW1600 产品概述
PW1600是平芯微USB前端高耐压过压保护芯片。芯片集成低内阻功率MOS（典型80mΩ），监控输入电压，当输入电压超过设定的OVP阈值时，芯片内部MOS立即关断，将VOUT与VIN断开，确保后级电路不受伤害；当输入电压恢复正常后，自动恢复输出。
PW1600 核心特性：
（1）输入最大耐压70V，远高于欧美42V认证测试要求；
（2）OVP过压关闭阈值可调4V~55V（默认6.1V，VOVP脚接地）；
（3）输入电压工作范围3.5V~60V（正常工作区）；
（4）输出电流能力≤ 2.5A，适合主流USB Type-C应用；
（5）OVP响应时间<1μs，快速切断瞬态高压；
（6）内阻典型80mΩ，导通压差极小；
（7）内置软启动、过温关断、高抗瞬态误触发；
（8）SOT23-6极小封装，兼容PW2609A引脚。

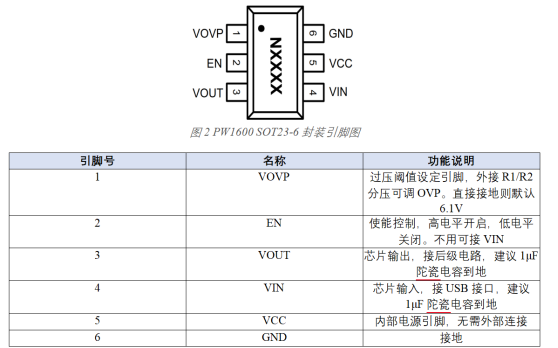

三、PW1600 引脚定义
四、PW1600 OVP阈值设定（可调4V~55V）

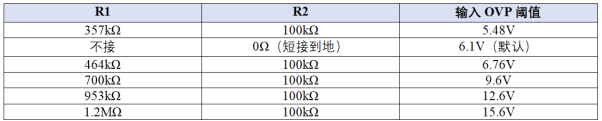

PW1600的OVP阈值通过外接R1（上VIN）/R2（下GND）分压到VOVP脚设定。平芯微提供了典型选型表供工程师直接选用：
针对欧美42V热拔插认证推荐阈值选择：
（1）普通5V USB接口：选择6.1V（默认）或 6.76V，护住后级电路不受 6.1V以上意外高压伤害；
（2）充电宝/快充设备（后级需支持9V PD）：选择9.6V阈值；
（3）适配PD 12V快充内部电路：选择12.6V阈值；
（4）支持PD 20V充电设备：选择22V以上阈值（自行计算R1）；
R值计算公式：VOVP = 1.24V × (R1+R2)/R2（内部参考1.24V，实际以芯片内部实测为准）。
五、为什么说PW1600是欧美42V热拔插认证首选？
优势一：70V耐压、相对42V测试安全裕量60%+
欧盟IEC 62368-1只要求承受42V瞬时，PW1600的70V耐压提供了28V的安全裕量（相对42V高有67%），远高于一般行业推荐的20%裕量。能够安全应对：适配器错插、PD协议异常、适配器内部尖峰、手术台静电、磁性元件反冲、雷击浪涌等各种极端瞬态。
优势二：<1μs超快响应，瞬态尖峰隔绝能力强
仅<1μs的OVP响应时间，能够拦截包括静电放电（ESD）、快速瘦变脉冲群（EFT）、雷击浪涌在内的各种高频瞬态尖峰，完全满足可靠性测试要求。
优势三：可调OVP + 默认6.1V，适应不同产品需求
一颗IC覆盖4V~55V OVP阈值，产品多型号共用PCB，降低物料、库存和项目管理成本。VOVP直接接地即为默认6.1V，无需额外元件。
优势四：SOT23-6极小封装，兼容普通OVP IC引脚
引脚定义与PW2609A完全一致，PCB上直接从40V耐压的PW2609A升级到PW1600，无需重新布局，升级成本极低。
六、推荐应用方案
6.1 欧美出口型USB Type-C下游接口保护
充电宝/蓝牙音箱/TWS充电仓/小家电等充电接口前级串PW1600，VOVP接地默认6.1V，输入接USB C口，输出到内部5V锂电充电IC。方案过欧盟CE + IEC62368-1 42V热拔插测试无压力。
