引言

在 HarmonyOS 应用开发中，UI 界面不仅是视觉的呈现，更是用户与系统交互的桥梁。ArkTS 作为 HarmonyOS 主推的声明式开发语言，其布局系统经历了从传统命令式到现代声明式的范式革命。与早期需要开发者手动计算坐标、逐像素调整位置的命令式布局不同，ArkTS 的布局系统通过组合式 API 让开发者以更接近自然语义的方式描述界面结构，框架自动完成测量、布局与绘制。

本文将系统梳理 ArkTS 布局体系的核心容器与机制，涵盖线性布局、弹性布局、层叠布局、网格布局及响应式适配方案，并结合实际代码示例与性能优化策略，帮助开发者建立完整的布局思维模型。

一、ArkUI 布局系统架构：理解渲染管线

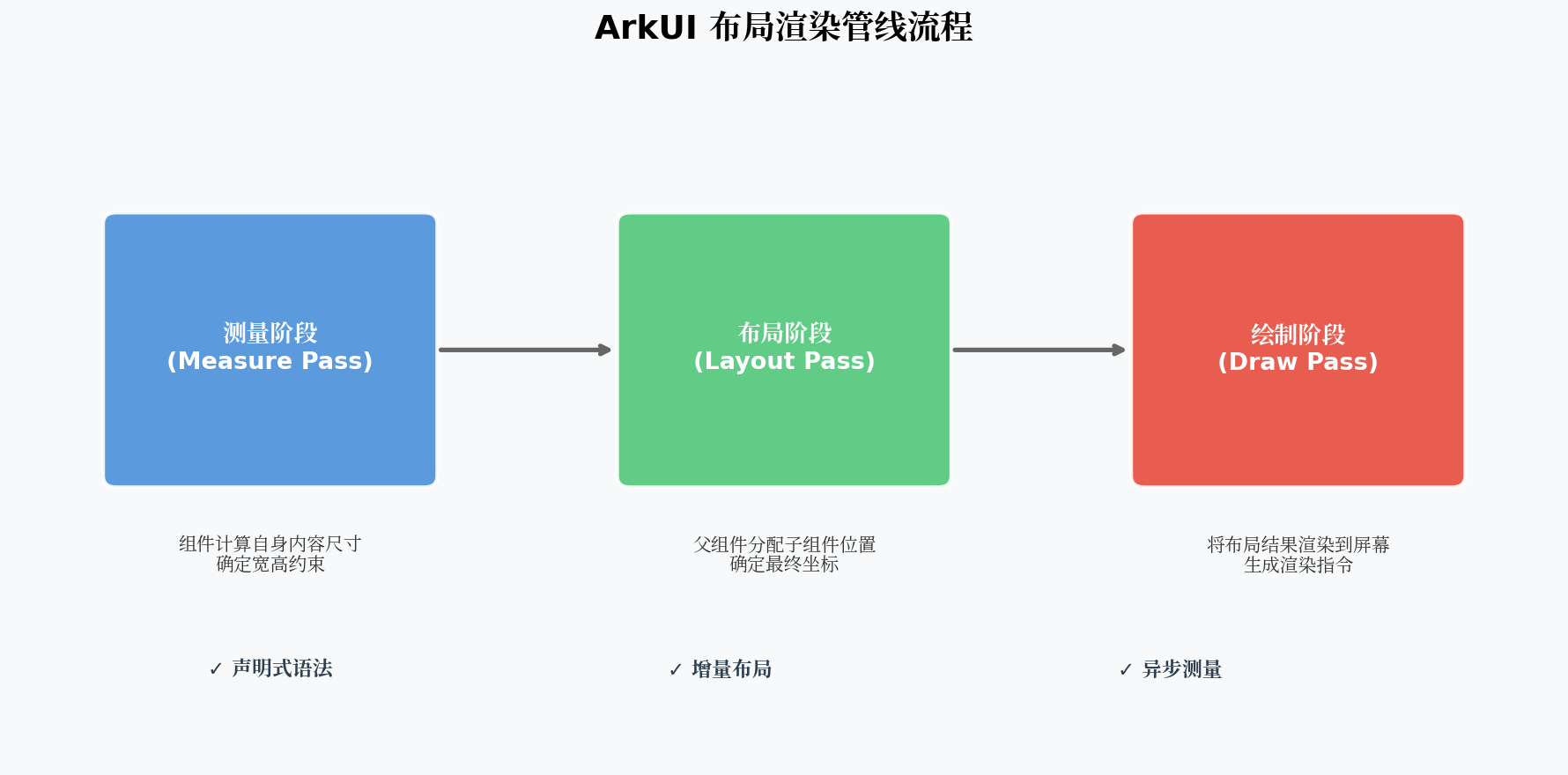

在深入具体布局容器之前，有必要先理解 ArkUI 布局引擎的工作流程。一个组件最终能显示在屏幕的哪个位置，通常会经历三个阶段：

1. 测量阶段（Measure Pass）

父组件向子组件传递可用空间和尺寸约束，子组件根据内容、显式尺寸与约束计算自身大小。例如，当父容器宽度为 400vp，子组件设置了 width('50%')，则其实际测量宽度为 200vp。

2. 布局阶段（Layout Pass）

父组件按照自身的布局规则，结合子组件的测量结果，确定每个子组件在容器内的最终坐标位置。这一阶段决定了组件的 x、y 偏移量。

3. 绘制阶段（Draw Pass）

将布局结果渲染到屏幕，生成具体的渲染指令，处理背景、边框、阴影和内容绘制。

ArkUI 3.0 之后引入了增量布局机制，仅重新计算发生变更的部分，而非整棵树重排。同时支持 AsyncMeasure 异步测量，优化复杂嵌套场景下的布局性能。声明式语法使得开发者只需描述 UI 应该「长什么样」，而无需关心「怎么画」，框架内部通过 Diff 算法直接基于 RENDER 树节点比较差异，实现渲染算法树三合一，界面滑动加载速度较传统方案提升约 45%。

二、线性布局：Column 与 Row

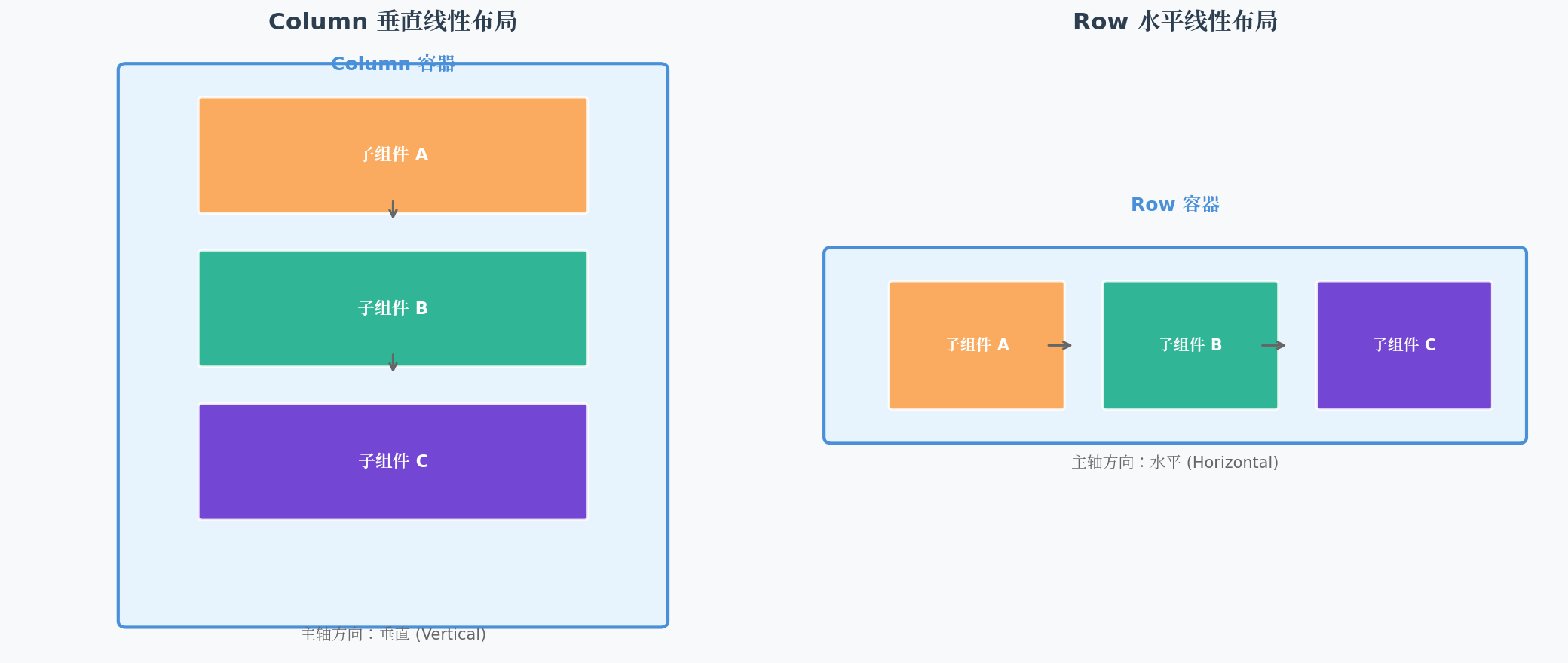

线性布局是 ArkTS 中最基础、最常用的布局方式，通过 Column 和 Row 两个容器组件实现。

Column 容器内子组件按照垂直方向依次排列，适用于纵向堆叠的场景，如表单、设置列表、卡片内容等。

Row 容器内子组件按照水平方向依次排列，适用于横向排列的场景，如导航栏、工具栏、标签组等。

2.1 核心属性

属性	作用	Column 取值	Row 取值
`space`	主轴方向子组件间距	数值	数值
`justifyContent`	主轴对齐方式	`FlexAlign`	`FlexAlign`
`alignItems`	交叉轴对齐方式	`HorizontalAlign`	`VerticalAlign`

2.2 代码示例：设置列表项

typescript 复制代码

@Entry
@Component
struct SettingsPage {
  build() {
    Column({ space: 12 }) {
      // 标题栏
      Row() {
        Text('设置').fontSize(24).fontWeight(FontWeight.Bold)
        Blank() // 自动填充空白
        Image($r('app.media.close')).width(24).height(24)
      }
      .width('100%')
      .padding(16)

      // 设置项列表
      Column({ space: 8 }) {
        this.buildSettingItem('Wi-Fi', true)
        this.buildSettingItem('蓝牙', false)
        this.buildSettingItem('通知', true)
        this.buildSettingItem('定位服务', false)
      }
      .width('100%')
      .padding({ left: 16, right: 16 })
    }
    .width('100%')
    .height('100%')
    .backgroundColor('#F5F7FA')
  }

  @Builder
  buildSettingItem(label: string, isOn: boolean) {
    Row() {
      Text(label).fontSize(16).fontColor('#333333')
      Blank()
      Toggle({ type: ToggleType.Switch, isOn: isOn })
    }
    .width('100%')
    .height(56)
    .padding({ left: 16, right: 16 })
    .backgroundColor(Color.White)
    .borderRadius(12)
  }
}

2.3 自适应拉伸：layoutWeight 与 Blank

在线性布局中，layoutWeight 属性用于配置子组件在主轴方向上的尺寸权重。配置该属性后，子组件沿主轴方向的显式尺寸设置将失效，具体尺寸根据权重比例自动计算。Blank 组件则是一个空白填充组件，在容器主轴方向自动填充剩余空间，常用于实现左右对齐的列表项布局。

三、弹性布局：Flex

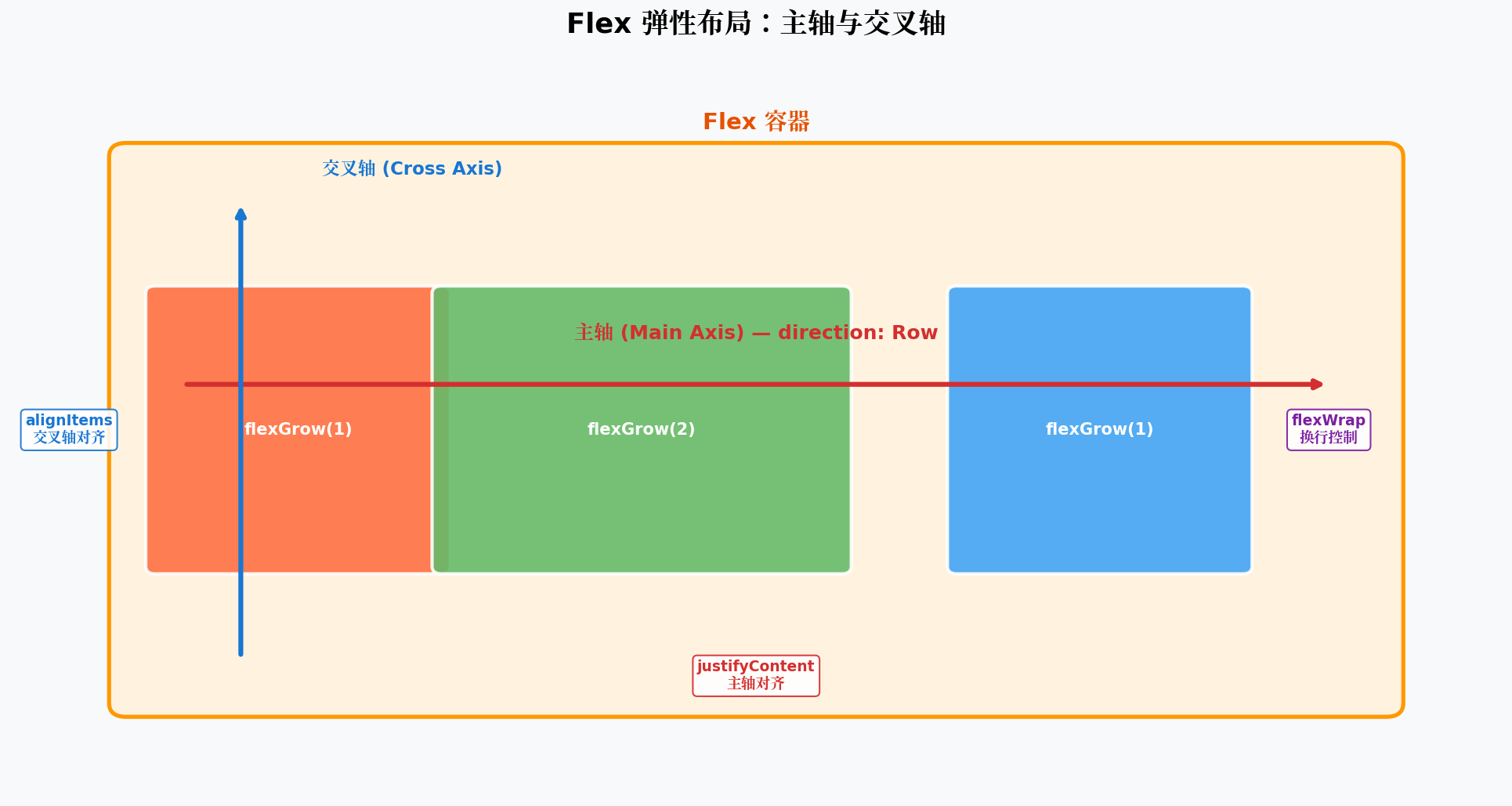

弹性布局（Flex）的效果类似于线性布局，同样使子元素呈线性排列，但在子元素的排列、对齐和剩余空间分配等方面更加灵活。Flex 是 Web 开发者最熟悉的布局模型之一，ArkTS 完整复刻了 CSS Flexbox 的核心能力。

3.1 核心参数

参数	类型	说明
`direction`	`FlexDirection`	主轴方向：Row / Column / RowReverse / ColumnReverse
`wrap`	`FlexWrap`	换行方式：NoWrap / Wrap / WrapReverse
`justifyContent`	`FlexAlign`	主轴对齐
`alignItems`	`ItemAlign`	交叉轴对齐
`alignContent`	`FlexAlign`	多行内容对齐（wrap 生效时）

3.2 子组件弹性属性

typescript 复制代码

Flex({ direction: FlexDirection.Row, wrap: FlexWrap.Wrap }) {
  Text('标签 A')
    .width(80)
    .height(40)
    .backgroundColor('#FF9F43')
    .flexGrow(1)  // 空间充足时按比例扩展

  Text('标签 B')
    .width(80)
    .height(40)
    .backgroundColor('#10AC84')
    .flexGrow(2)  // 分得更多剩余空间

  Text('标签 C')
    .width(80)
    .height(40)
    .backgroundColor('#5F27CD')
    .flexShrink(0) // 空间不足时不压缩
}
.width('100%')
.padding(12)

3.3 Flex 与 Column/Row 的选型策略

Column/Row 适用于：简单线性排列、页面骨架结构、固定数量的子项、追求代码简洁和极致性能的场景。由于不支持换行，布局计算路径更短，渲染性能更优。

Flex 适用于：需要自动换行（wrap）、多行对齐（alignContent）、主轴方向动态切换、子项数量和大小不确定的流式内容场景。最佳实践是外层用 Column/Row 搭骨架，内层动态区域用 Flex 处理流式内容，两者分层协作。

四、层叠布局：Stack

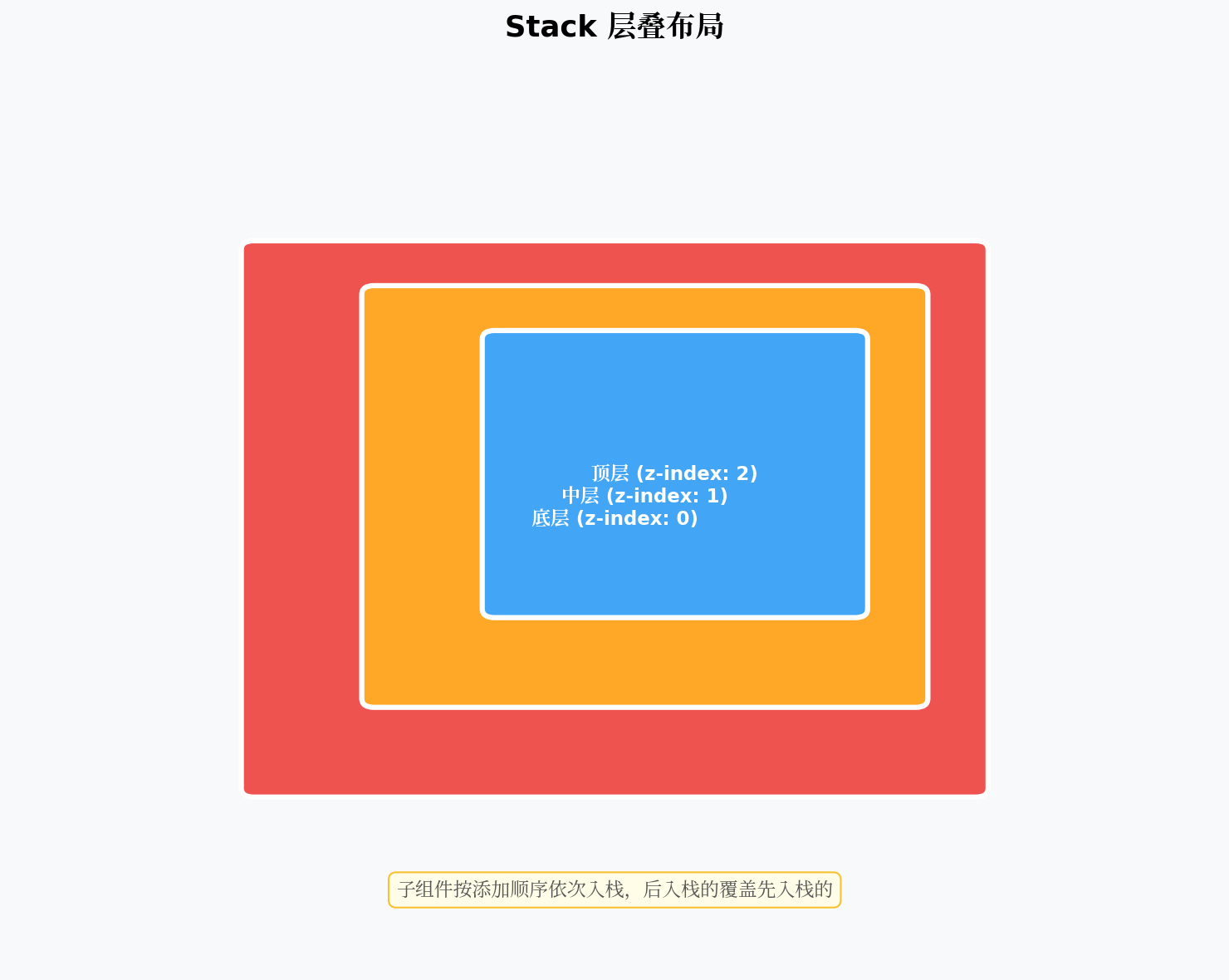

层叠布局（Stack）用于在屏幕上预留一块区域来显示组件中的元素，提供元素可以重叠的布局能力。容器中的子元素依次入栈，后一个子元素覆盖前一个子元素，类似于 Photoshop 中的图层叠加。

4.1 定位方式

Stack 容器支持两种定位方式：

默认定位：子组件按添加顺序依次叠加，无偏移时中心对齐
绝对定位 ：通过 position({ x, y }) 或 offset({ x, y }) 精确控制位置

4.2 典型应用场景

typescript 复制代码

@Entry
@Component
struct StackDemo {
  build() {
    Stack({ alignContent: Alignment.Center }) {
      // 底层：背景图
      Image($r('app.media.cover'))
        .width('100%')
        .height(200)
        .objectFit(ImageFit.Cover)

      // 中层：半透明遮罩
      Column()
        .width('100%')
        .height(200)
        .backgroundColor('rgba(0,0,0,0.4)')

      // 顶层：文字内容
      Column() {
        Text('鸿蒙生态赋能')
          .fontSize(24)
          .fontColor(Color.White)
          .fontWeight(FontWeight.Bold)
        Text('第五期技术实战')
          .fontSize(14)
          .fontColor('#DDDDDD')
          .margin({ top: 8 })
      }
    }
    .width('100%')
    .height(200)
  }
}

层叠布局的典型应用场景包括：广告弹窗、卡片层叠效果、图片水印叠加、视频播放控制层叠加等。通过 zIndex 属性还可以手动控制层级顺序，数值越大越靠上。

五、网格布局：Grid

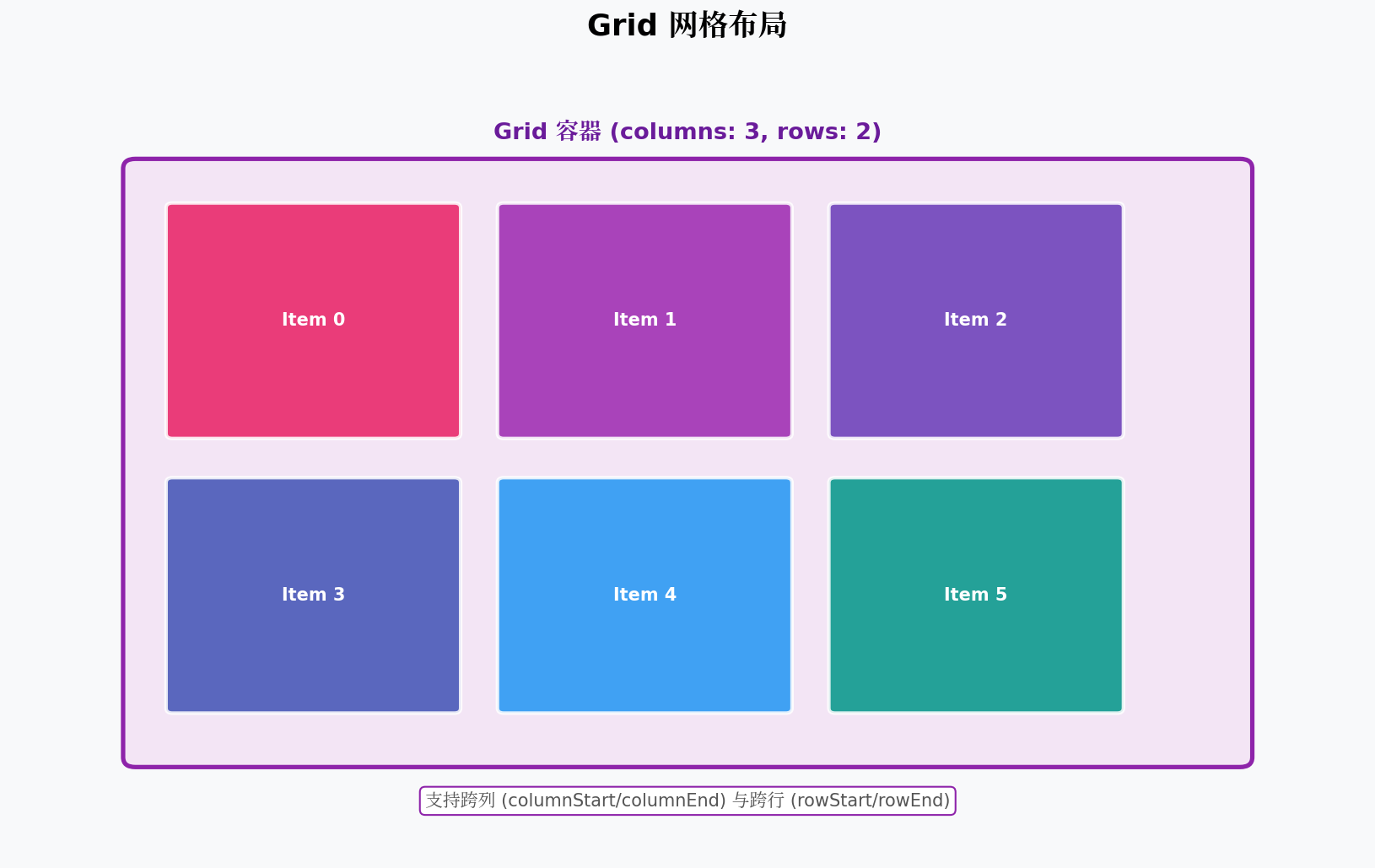

网格布局（Grid）是一种二维布局系统，支持将容器划分为若干行和列，子组件按照指定的行列位置进行放置。相比线性布局的一维排列，网格布局能更高效地实现复杂的卡片矩阵、相册网格、仪表盘等界面。

5.1 基础用法

typescript 复制代码

@Entry
@Component
struct GridDemo {
  private items: string[] = ['相册', '相机', '日历', '时钟', '天气', '地图']

  build() {
    Grid() {
      ForEach(this.items, (item: string, index: number) => {
        GridItem() {
          Column() {
            Image($r(`app.media.icon_${index}`))
              .width(48)
              .height(48)
            Text(item)
              .fontSize(14)
              .margin({ top: 8 })
          }
          .width('100%')
          .height('100%')
          .justifyContent(FlexAlign.Center)
        }
        .backgroundColor('#F5F7FA')
        .borderRadius(16)
      })
    }
    .columnsTemplate('1fr 1fr 1fr')  // 三列等宽
    .rowsTemplate('1fr 1fr')         // 两行等高
    .columnsGap(12)
    .rowsGap(12)
    .padding(16)
    .width('100%')
    .height(400)
  }
}

5.2 跨列与跨行

通过 columnStart、columnEnd、rowStart、rowEnd 属性，子组件可以跨越多个网格单元格，实现类似「大图+小图」的复杂布局效果。

六、响应式与自适应布局

HarmonyOS 应用需要同时适配手机、平板、折叠屏、2in1 设备等多种形态，响应式布局是不可或缺的能力。ArkTS 提供了基于断点的栅格系统，以设备水平宽度（vp）作为断点依据。

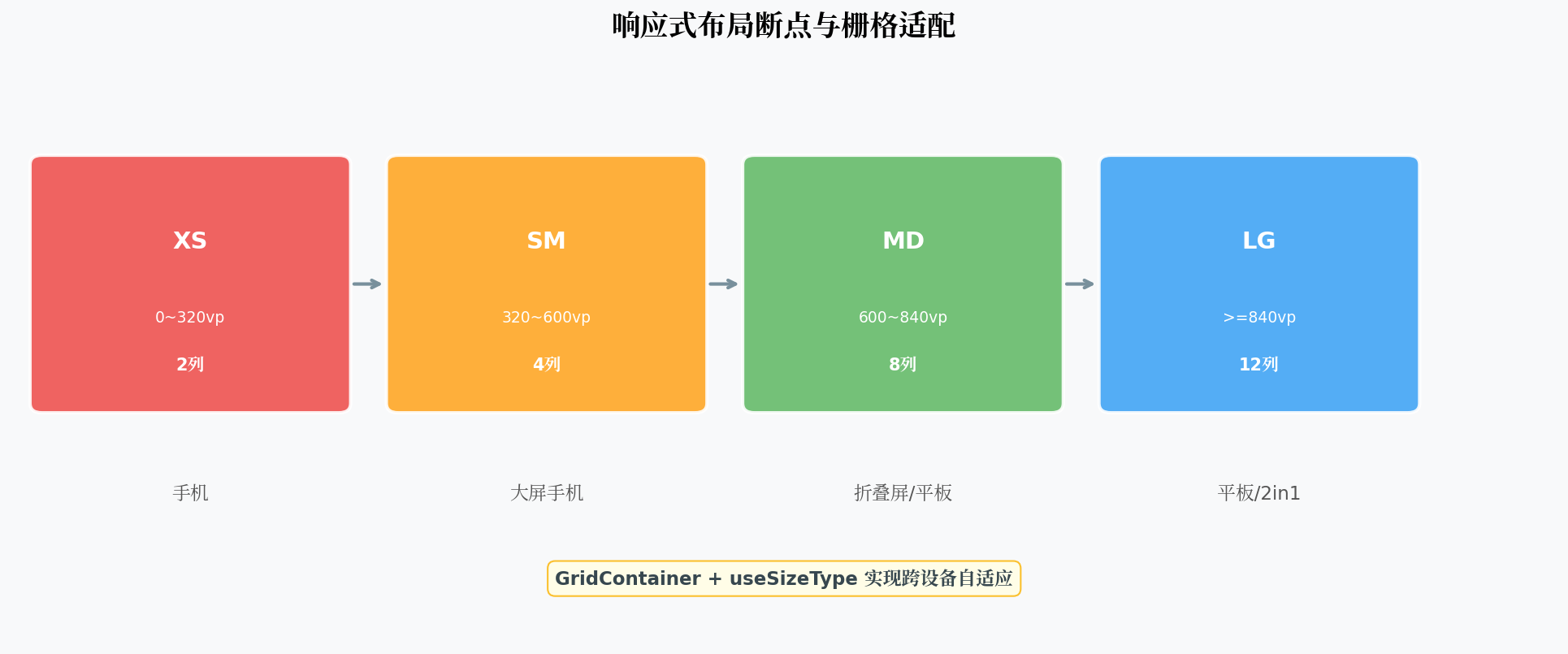

6.1 栅格断点规则

设备宽度	类型	列数	间隔	边距
0 ~ 320vp	XS	2	12vp	12vp
320 ~ 600vp	SM	4	24vp	24vp
600 ~ 840vp	MD	8	24vp	32vp
≥ 840vp	LG	12	24vp	48vp

6.2 GridContainer 与 useSizeType

typescript 复制代码

GridContainer() {
  Row() {
    Text('自适应卡片')
      .useSizeType({
        xs: { span: 2, offset: 0 },   // 手机：占满2列
        sm: { span: 2, offset: 0 },   // 大屏手机：占2列
        md: { span: 4, offset: 0 },   // 平板：占4列
        lg: { span: 6, offset: 0 },   // 2in1：占6列
      })
  }
}

通过 useSizeType 属性，开发者可以为同一组件在不同断点下指定不同的列跨度（span）和偏移量（offset），实现真正的「一次开发，多端部署」。

七、布局性能优化实践

布局性能直接影响应用的流畅度和用户体验。以下是 ArkTS 布局优化的核心策略：

1. 减少布局层级嵌套

每增加一层嵌套，就会多一轮 Measure 和 Layout 计算。尽量扁平化组件树，能用单层 Flex 解决的不用嵌套 Column+Row。

2. 优先使用 Column/Row 而非 Flex

Column/Row 只处理一维线性排列，布局计算路径更短，渲染性能优于 Flex。仅在需要换行、多行对齐等 Flex 特有能力时才使用 Flex。

3. 避免在循环中创建复杂布局

对于长列表，使用 LazyForEach 替代 ForEach，配合 cachedCount 预加载缓存项，避免一次性渲染全部子组件。

4. 合理使用固定尺寸

当组件内容尺寸确定时，优先使用固定数值（如 width(200)）而非百分比或自适应计算，可减少测量阶段的递归开销。

5. 利用 freezeWhenInactive 冻结不可见组件

对于不可见或离屏组件，启用 freezeWhenInactive 减少不必要的布局刷新和重绘。

typescript 复制代码

List() {
  LazyForEach(this.dataSource, (item: Item) => {
    ListItem() {
      ItemComponent({ item: item })
    }
    .freezeWhenInactive(true)
  })
}
.cachedCount(3)  // 预加载3个缓存项

八、总结

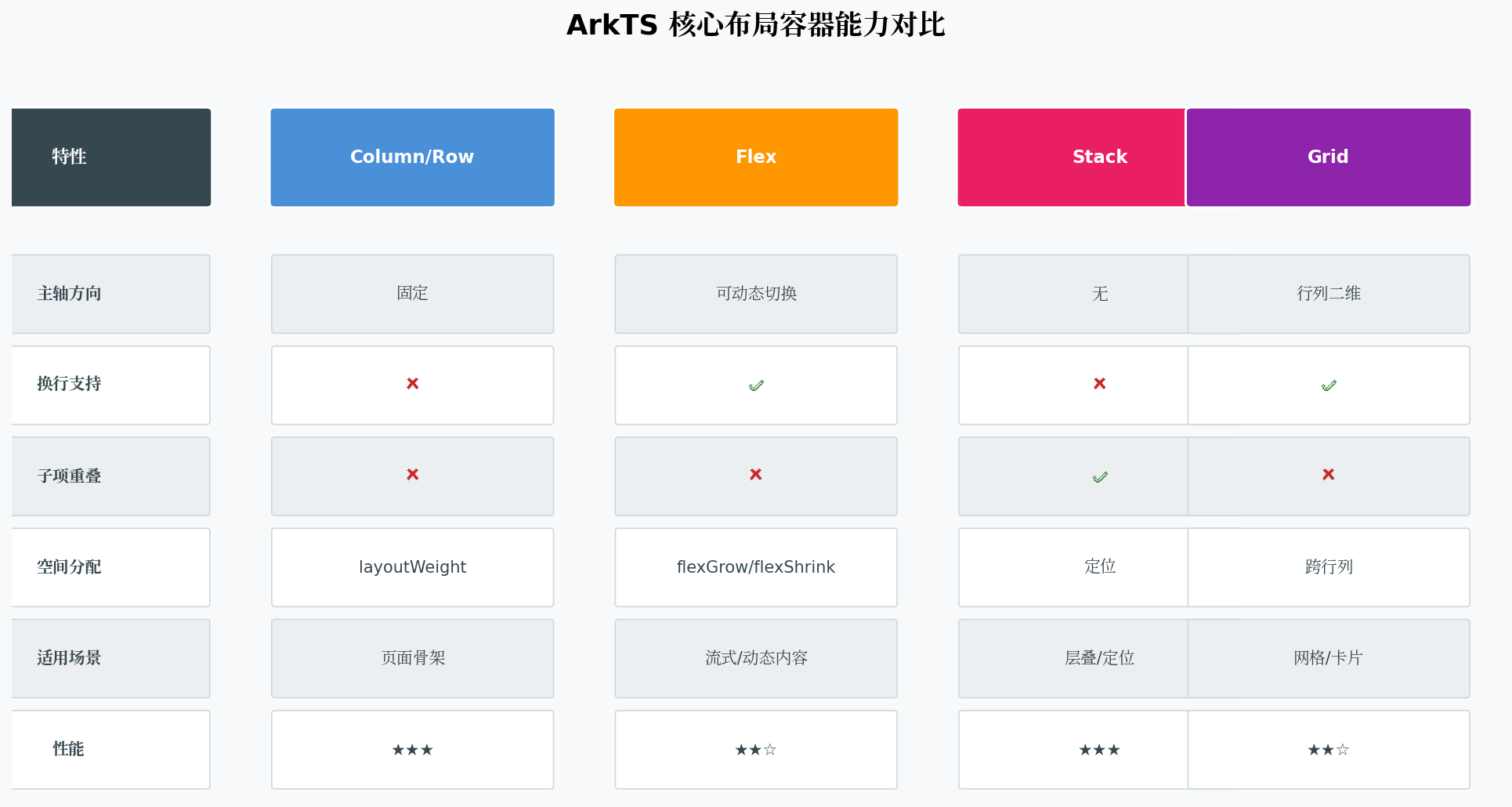

ArkTS 的布局系统以声明式语法为核心，通过 Column/Row、Flex、Stack、Grid 等丰富的容器组件，覆盖了从简单线性排列到复杂二维网格的全场景需求。理解各容器的设计哲学与能力边界，是写出高效、优雅、可维护 UI 代码的前提。

在实际开发中，建议遵循以下原则：

骨架层用 Column/Row：页面整体结构采用线性布局搭建，保证性能与可读性
动态区用 Flex：标签流、按钮组等动态内容区域使用 Flex 的换行与弹性能力
叠加区用 Stack：弹窗、遮罩、水印等层叠场景使用 Stack 实现
矩阵区用 Grid：卡片矩阵、相册、仪表盘等二维排列使用 Grid 实现
跨端用 GridContainer：响应式场景下结合断点与栅格系统实现多端自适应

掌握这套布局体系，你就掌握了 ArkTS 声明式 UI 的骨架艺术，为构建高性能、高颜值的 HarmonyOS 应用打下坚实基础。
