引言
从"选择困难"到"一劳永逸"
在嵌入式音频产品开发中，工程师最常遇到的痛点并非算法性能不足，而是接口不匹配。现有主板可能是全模拟的、全数字的、或是仅有一个USB端口的；拾音需求可能是单麦全向，也可能需要双麦定向波束。若为每种情况单独设计音频子卡，研发周期和BOM成本将成倍增加。
AP-0316的设计理念正是为此而生。它并非提供一个"最强"的固定方案，而是提供了一个可变形 的音频处理平台。通过将AI降噪（AIENC）、100dB回声消除（AEC）内核与模拟、USB、I2S、PDM数字麦 四种物理接口灵活组合，并配合单/双麦 与单/双波束 固件选项，AP-0316能像"变形金刚"一样适配几乎任何主控平台和结构设计，真正实现一个模组通吃全场景。
接口矩阵：不止于"有"，更在于"可用"

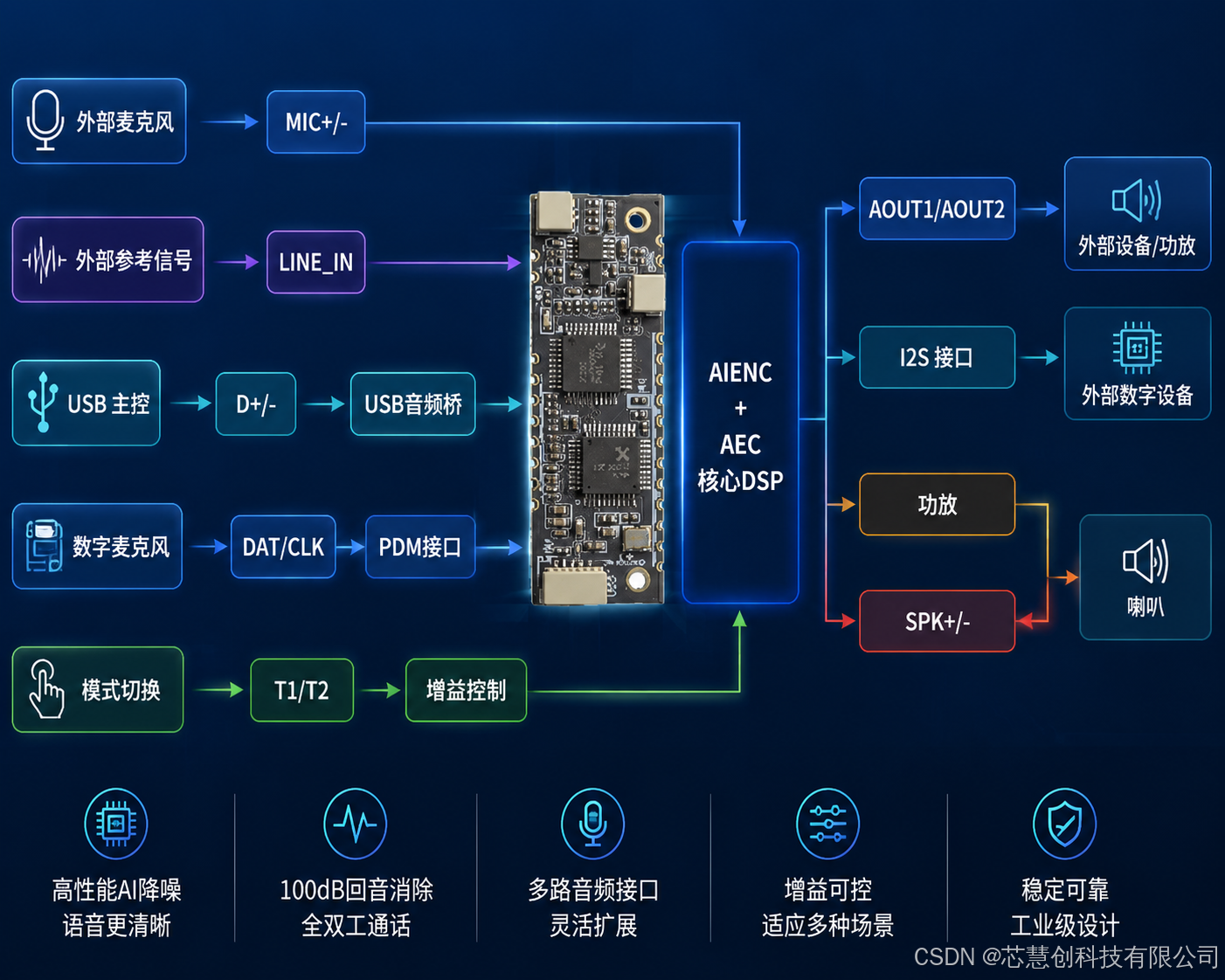

AP-0316的24脚邮票孔设计并非简单的引脚引出，而是精心规划的接口矩阵，旨在解决实际工程中的信号匹配难题。
1. 参考信号提取的"前后端"智慧

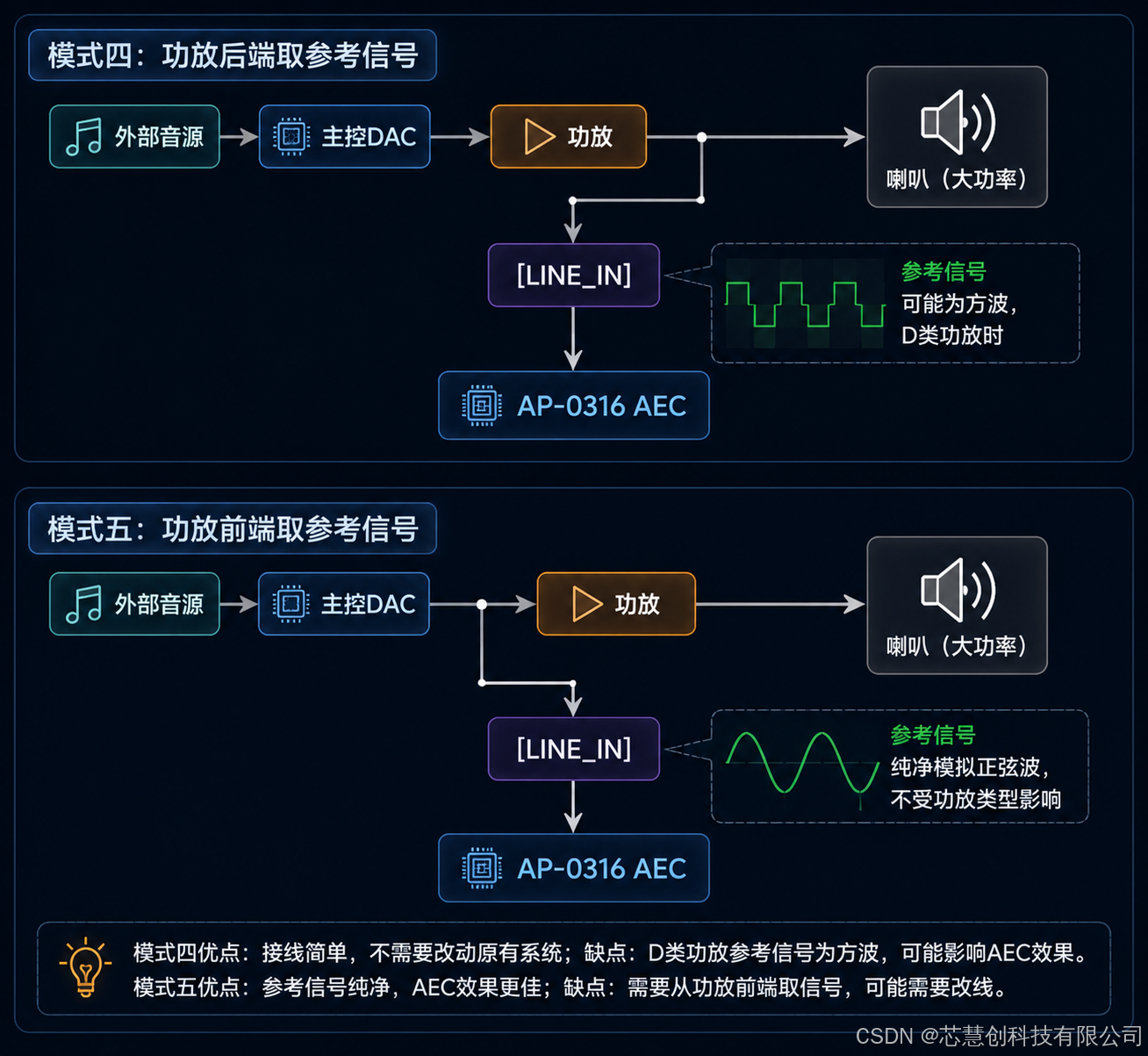

与WX系列不同，AP-0316在处理下行音频参考信号（用于AEC）时，提供了极大的灵活性。引脚20（LINE_IN）允许工程师选择从功放的输入端 （模式五）或输出端（模式四）提取参考信号。
- 实战价值 ：当后端为D类功放时，其输出为PWM方波，直接作为参考信号会导致AEC失效。此时，从功放前端提取纯净的模拟音频信号，能确保回音消除效果不受功放类型限制，这是很多固定方案模组无法做到的。
2. I2S全双工通道的"硬连接"
通过引脚5~8（LRCLK, BCLK, D_OUT, D_IN），AP-0316支持I2S主模式输出。特别值得注意的是引脚8（D_IN）的复用设计：
-
默认状态：D_IN作为内部参考信号的输出端。
-
拆除R1电阻后 ：D_IN变为外部I2S参考信号输入端（模式七）。
这一设计使得AP-0316能无缝接入全数字音频链，消除模拟传输链路带来的底噪和失真，尤其适用于高端会议设备和录音设备。
3. 功放静音（MUTE）的联动控制
引脚21（MUTE）在外部大功率功放场景下极为实用。当系统需要外接更大功率的音箱时，可通过拉低MUTE引脚关闭板载3W功放（模式三/九），同时通过AOUT2引脚将音频信号送至外部功放。这避免了双功放同时工作带来的相位干涉和电流浪费，体现了接口设计的细腻度。
双数字麦与波束成形：从"全向"到"定向"的质变
这是AP-0316与WX-0813最核心的功能分野。WX-0813主打高灵敏远场全向拾音，而AP-0316通过双PDM数字麦克风接口（引脚9 DAT， 10 CLK），解锁了波束成形（Beamforming） 这一空间滤波能力。

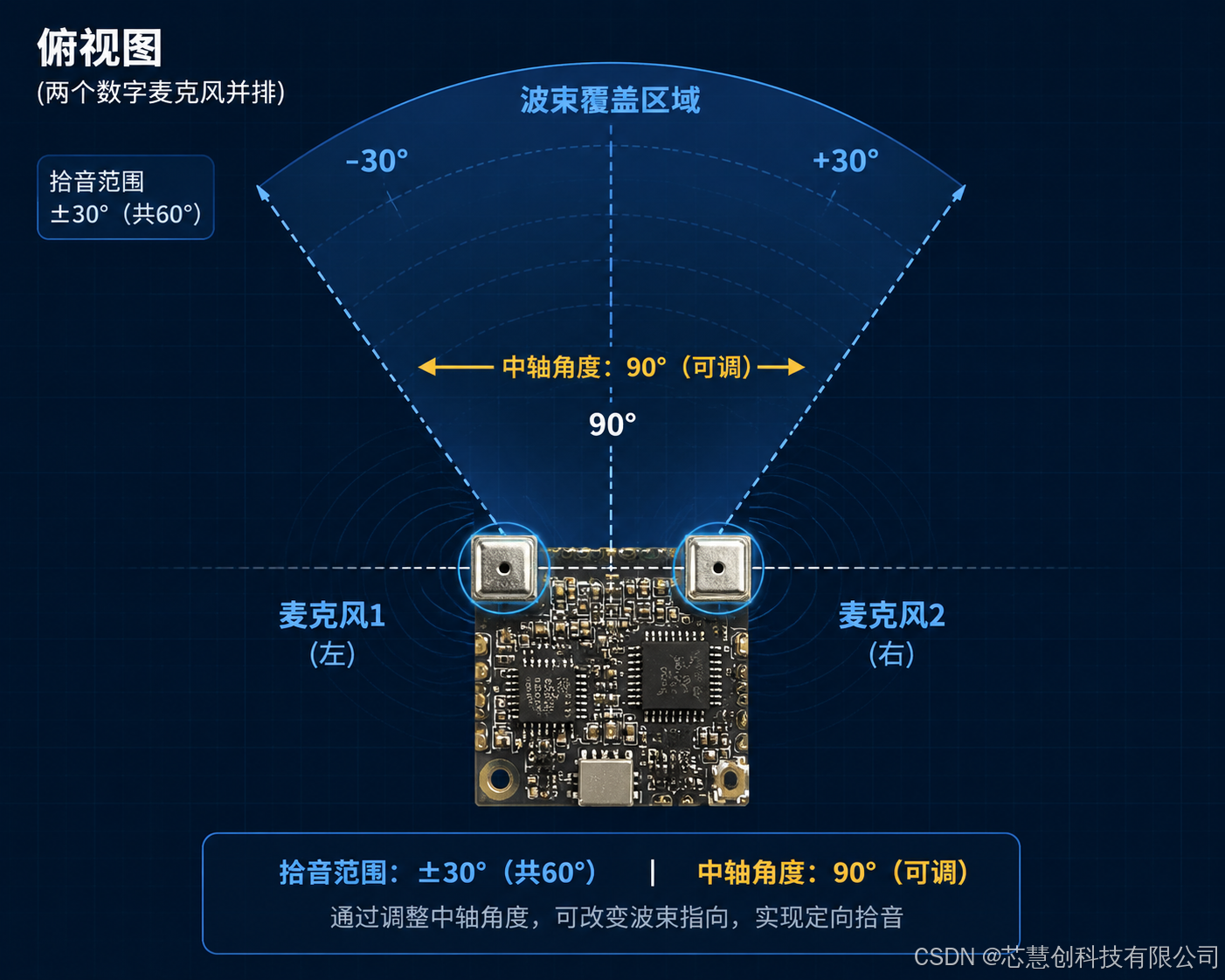

物理机制与角度定义
不同于传统全向麦处理环境噪声，波束成形通过计算两路数字麦克风信号的相位差，在物理空间上形成"听觉锥形区域"。
-
中轴角度：即定向拾音的中心方向（如90度，指向正前方）。
-
拾音范围角度：以中轴为中心的覆盖宽度（如±30度，总覆盖60度区域）。
两种实战波束模式
1. 单波束单输出（模式十三/十四）
两路数字麦信号合并处理，形成一个定向拾音波束。此模式适用于车载通话 或智能家居中控 ，即使喇叭播放音乐，麦克风也仅识别波束区域内的驾驶员或用户指令，大幅提升信噪比。

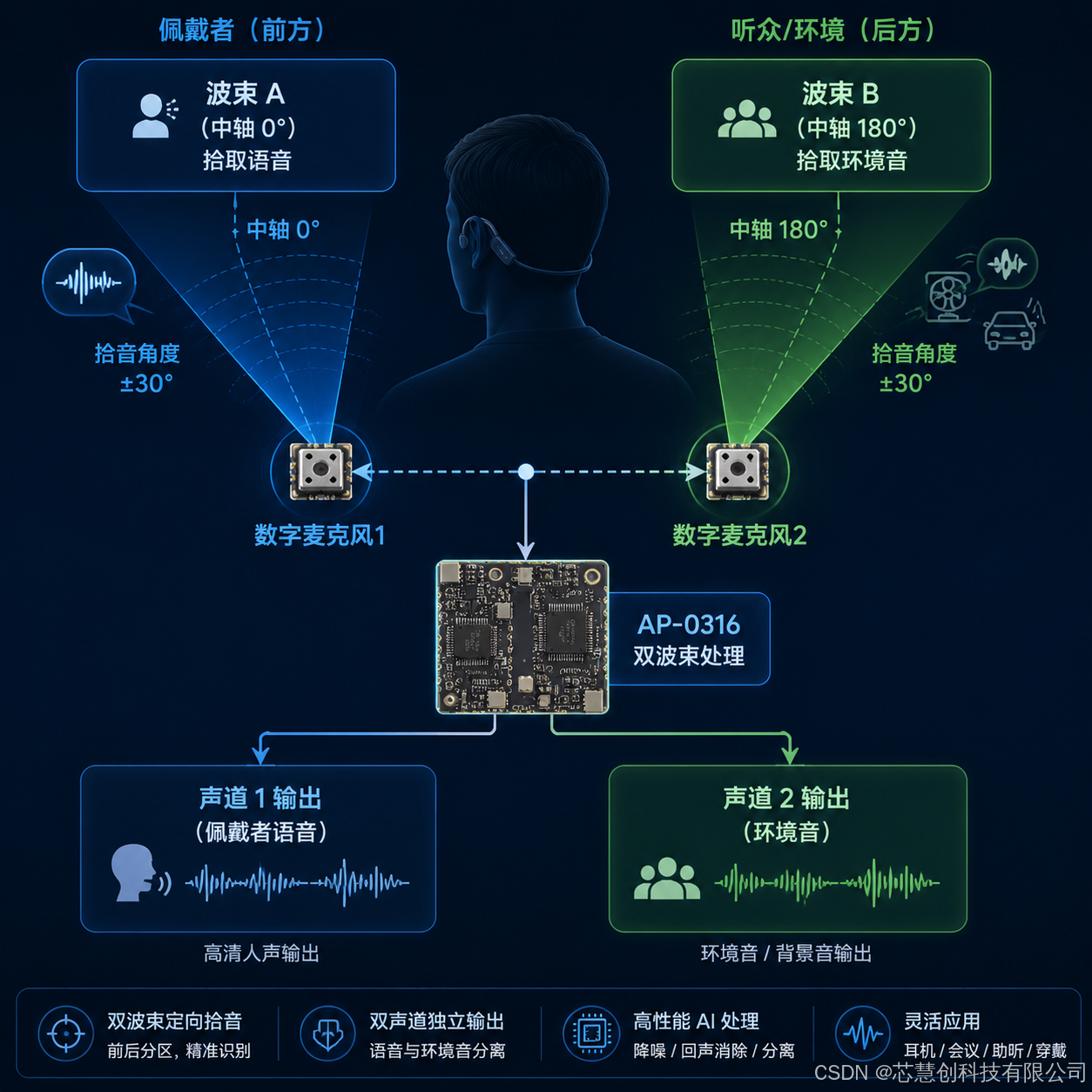

2. 双波束双输出（模式十五，特殊固件）
这是AP-0316的"杀手锏"功能。两路数字麦分别形成两个独立的定向波束，并对应输出两个独立的音频声道（左声道/右声道）。
- 典型场景 ：智能双分区翻译设备 。波束A指向演讲者，波束B指向听众，设备可同时录制两路音频并分别进行翻译或转写，互不串扰。又如智能工牌 ，前方波束拾取佩戴者声音，后方波束抑制环境干扰，实现精准的身份语音绑定。

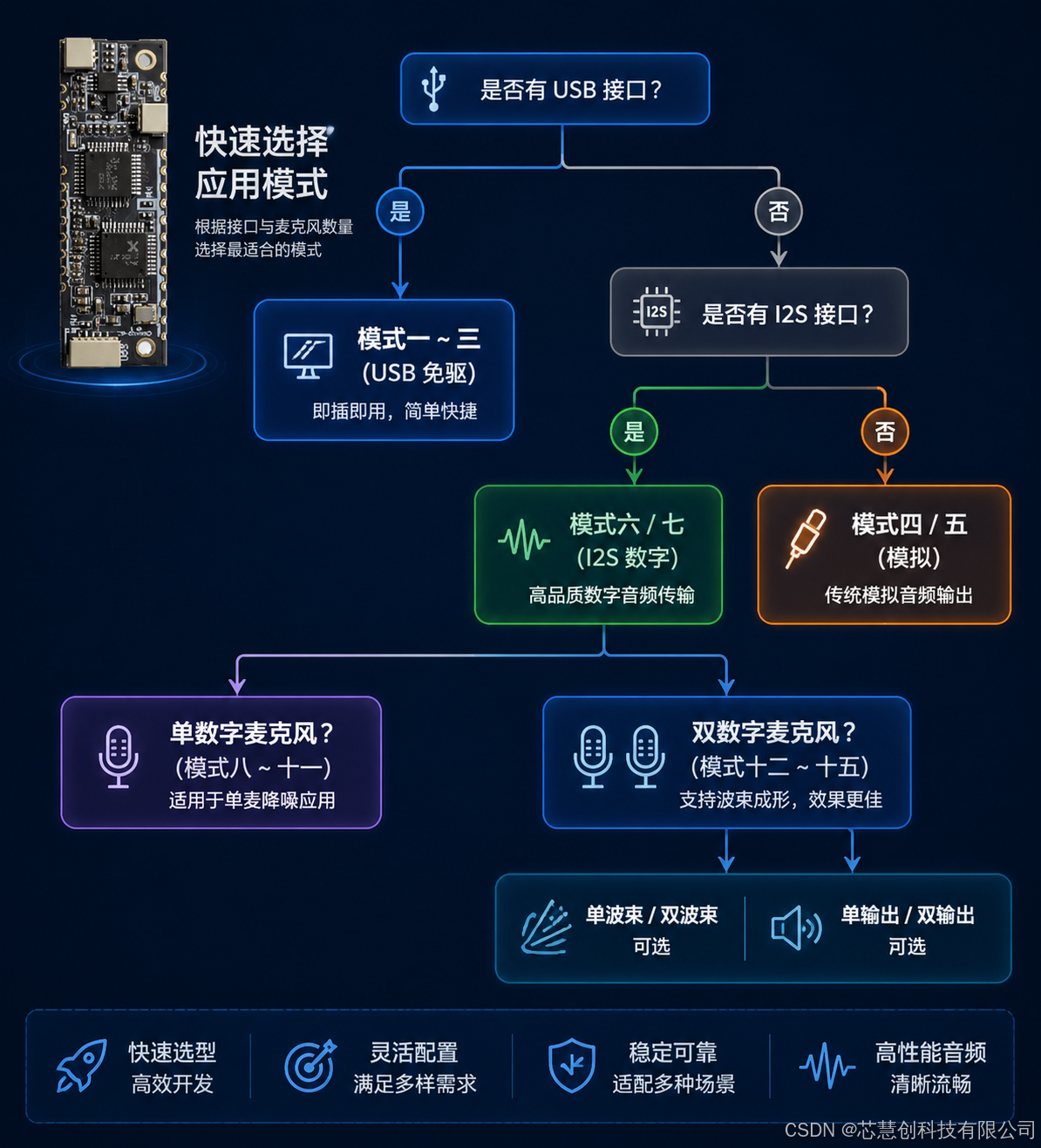

十五种应用模式的选择逻辑（工程决策树）
规格书中的十五种模式并非简单的罗列，而是清晰的工程决策路径：
| 场景决策点 | 首选模式 | 核心优势 |
|---|---|---|
| 已有成型产品，需快速升级通话效果 | 模式一/二（USB+模拟麦） | 免驱即插即用，最小化硬件改动 |
| 主板已有模拟音频电路，需植入降噪 | 模式四/五（模拟输入/输出） | 串入原链路，功放前后取参考信号皆可 |
| 主板为纯数字音频架构（无ADC/DAC） | 模式六/七（I2S数字接入） | 全数字链路，信号无损耗，抗干扰极强 |
| 场景嘈杂，需过滤周围环境人声干扰 | 模式十二/十三（双数字麦+USB） | 波束成形定向拾音，物理过滤非目标方向声音 |
| 需双路独立拾音（如翻译/分区录音） | 模式十五（双波束双输出） | 硬隔离左右声道，空间分离度极高 |
拾音距离的"无感切换"
除了接口灵活，AP-0316保留了通过T1/T2引脚（18、19脚）硬件切换拾音增益的特性。这一设计允许产线在不同机型上通过贴装0欧电阻，快速适配从0.1米（近场耳机）到8米（超远场监控）的拾音需求，而无需重新烧录固件，极大提升了模组的通用库存管理效率。
结语：模组定义的"系统级思维"
AP-0316的价值远高于一颗DSP芯片。它代表了一种系统级的集成思维：将复杂的声学算法与多样化的物理世界接口解耦，再通过巧妙的引脚复用和固件配置重新组合。对于工程师而言，AP-0316更像是一块"音频万能插板"，无论面对何种主板架构、何种麦克风形态、何种功放需求，都能找到一条简洁且高确定性的通路，让产品团队能够将精力聚焦于核心用户体验，而非底层的声学调试泥潭。
