前言
在嵌入式对讲、会议终端、可视门铃、安防 IPC、智能工牌、楼宇门禁这类产品开发中，音频链路一直是痛点集中区：环境杂声、喇叭‑麦克风耦合回声、风噪敲击突发噪声、远场拾音差、多设备接口适配复杂。传统方案往往需要 DSP+Codec + 运放多颗器件搭建，算法调试周期长，模拟链路容易引入串扰底噪，数字与模拟设备之间兼容适配成本很高。

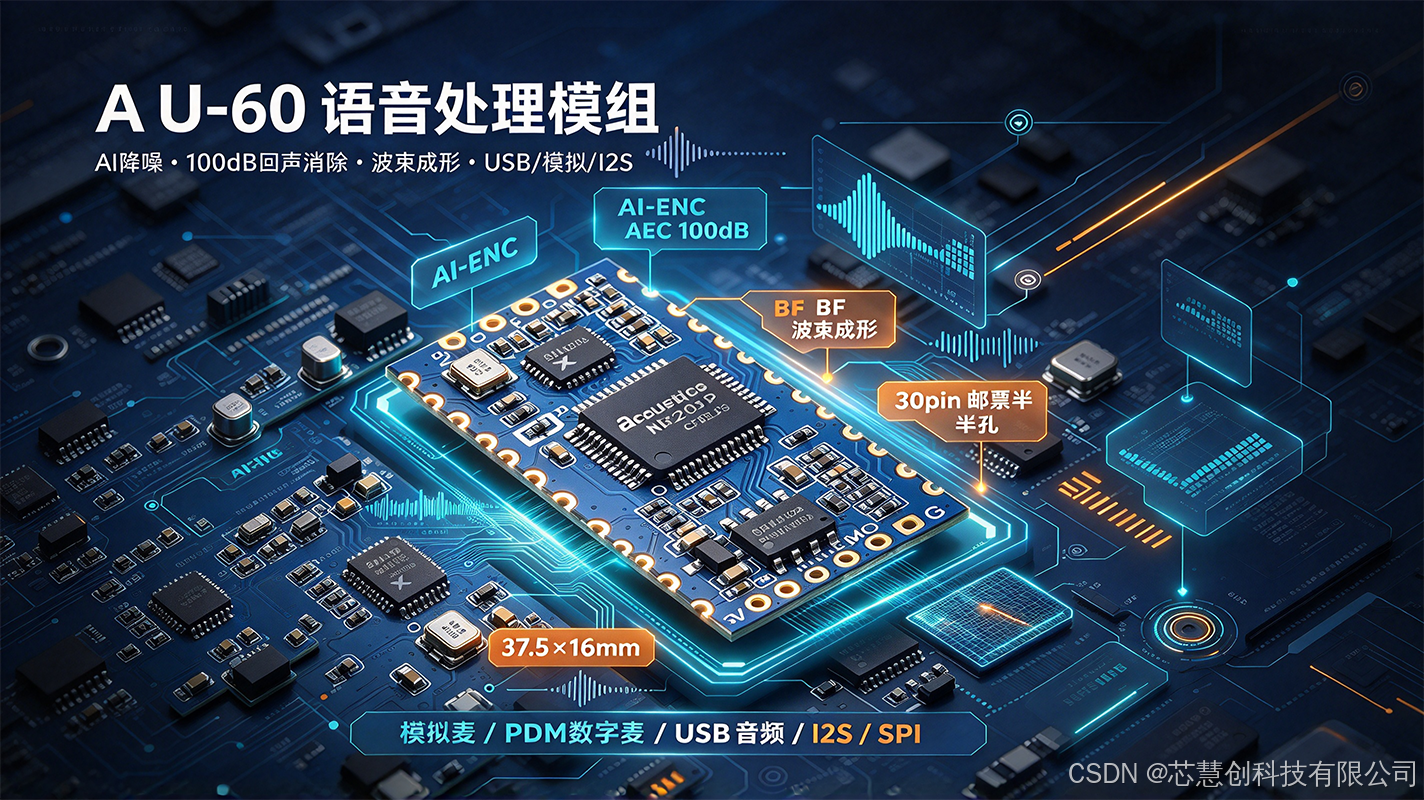

AU‑60 是芯慧创科技推出的邮票半孔 SMT 贴片 DSP 语音处理模组，把AI‑ENC 智能降噪、100dB AEC 回声消除、BF 波束成形、ADC/DAC、USB 音频、I2S、SPI 配置接口全部集成在 37.5 mm × 16 mm 狭小模组内，一套硬件兼容模拟麦、PDM 数字麦克风，同时支持 USB、模拟音频、I2S 数字音频输入输出，大幅降低音频硬件设计与算法调试门槛。本文基于规格书从算法能力、硬件接口、工作模式、硬件踩坑要点、适用场景做完整工程梳理，给做语音对讲产品的硬件、固件工程师做参考。
一、核心声学算法与关键电气指标
1.1 AI‑ENC 人工智能环境降噪
区别传统谱减法降噪，AU‑60 的 AI‑ENC 可以压制大量非稳态噪声：风扇、空调、汽车鸣笛、金属撞击、拍打麦克风本体、直吹麦克风的风噪，优先保留人声信号，降噪区间45‑90dB（AI 固件最佳工况）。
重点：不是单纯的 VAD 静音截断，突发噪声不会直接把人声一并切掉，适合工业对讲、监控拾音、户外可视门铃这类噪声复杂的现场。
1.2 AEC 全双工回声消除（100dB 抑制深度）
- 最大回声抑制：100dB
- 最大可容忍回声空间延迟：100ms
- 引脚
AECIN(26脚)为回声参考信号输入端，必须引入喇叭播放的音频参考，AEC 算法才可以正常收敛工作。
工程重点：参考信号有两种取法
- 功放输入端取小信号，可直接直连 AECIN；
- 如果从功放功率输出端取参考，必须串联隔直电容 C1（常用 104/1uF）+R1（1K‑10K）阻容网络，否则大功率信号会损坏模组输入端口。
支持双向同时说话，不会出现 "一方说话另一方被吞音" 的半双工现象，允许喇叭与麦克风物理距离很近，给产品结构设计更大自由度。
1.3 BF 波束成形双数字麦克风定向拾音
当使用 PDM 双数字麦克风固件，支持两种波束模式：
- 双麦单波束单输出：默认中轴 90°，拾音角度范围 60°，单通道输出，用于普通定向拾音对讲；
- 双麦双波束双独立输出：两个波束拥有独立中轴角度，输出两路互不串扰的音频通道，适合双分区对讲、智能工牌、双通道录音翻译设备；
波束中轴角度、拾音覆盖范围均可通过固件或者 SPI 寄存器修改；双麦推荐间距默认 6cm。
1.4 关键电气参数汇总
表格
| 参数 | 规格 |
|---|---|
| 供电 | 5V（4‑5.25V） /3.3V（3‑3.3V）；12 脚与 13 脚输入电压必须保持一致 |
| 静态电流 | 65‑80mA |
| 模拟输出 MICOUT / USPKOUT | 输出阻抗 120Ω，SNR 105dB，最大输出 1.07Vrms |
| I2S 默认参数 | 主模式，16KHz，16bit，飞利浦标准；LRCK=16KHz，BCLK=512KHz |
| 工作温度 | ‑20℃~70℃；工业版本可到‑40℃~85℃ |
| 数字麦供电输出（19 脚 3V3） | 最大输出电流30mA，禁止短路，建议优先外部给数字麦供电 |
二、硬件接口总览
AU‑60 为 30pin 邮票半孔封装，核心接口分类：
- 麦克风输入
- 模拟麦：
MIC+(17)、MIC‑(16)； - PDM 数字麦：
CLK(15)时钟输出、DAT(14)数据输入；
- 模拟麦：
- 模拟音频
- MICOUT (1)：降噪之后模拟音频输出；
- USPKOUT (3)：下行播放模拟音频输出；
- AECIN (26)：回声消除参考信号输入；
- AGND (2/4/25)：模拟音频地，建议和功率地单点接地；
- I2S 数字音频
- LRCK (5) 帧时钟、BCLK (6) 位时钟、D_IN (7) 数字输入（需要拆掉模组板上 R1 电阻才生效）、D_OUT (8) 降噪后数字音频输出；
- USB 音频（27‑30 脚） USB‑D+、USB‑D‑，Windows/Android/Linux 免驱 UAC 音频设备，USB 模式固件分 3 种输出模式，需要和厂商确认固件版本；
- 硬件参数切换引脚 T1 (11) T2 (9)
T1/T2 默认高电平，对地拉低改变拾音距离参数（AEC 固件）
- T1=H，T2=H：中距离 0.5‑2m；
- T1=H，T2=L：近距离 0.1‑0.2m；
- T1=L，T2=H：远距离 0.5‑5m；
- T1=L，T2=L：超远距离 0.5‑8m；
可以预留 0Ω 电阻焊接位，硬件上切换拾音档位；扩音啸叫抑制模式下，该两组引脚切换降噪等级。 6. SPI 控制接口 (21‑24 脚) 模组 SPI 为从机模式，外部 MCU 上电等待约 3 秒后，可以通过 SPI 写入寄存器动态修改降噪、波束、增益参数，适合产品需要软件动态切换声学效果的项目。
重要提醒：模组 19 脚输出 3.3V 给数字麦克风，最大负载 30mA，如果外接多颗数字麦克风，强烈建议外部 LDO 供电，不要使用模组内部输出，防止 LDO 烧毁。
三、十种系统工作模式快速选型
AU‑60 最大优势是一套硬件，适配不同系统架构，根据你主板具备的接口快速选择模式：
表格
| 模式 | 配置 | 适用主板条件 |
|---|---|---|
| 模式一 | 模拟 / 数字麦 + USB 输出 | 主板只有 USB，没有 Codec；可视门铃、USB 对讲设备 |
| 模式二 | 模拟麦 + 模拟输入输出 | 主板只有模拟 LINE‑IN / LINE‑OUT；传统对讲门禁设备 |
| 模式三 | 模拟麦 + I2S 数字输出 | 主板只有 I2S 输入，需要数字音频；IPC 摄像头方案 |
| 模式四 | 模拟麦 + I2S 输入 + 输出（拆 R1） | 主板全部为数字音频，没有模拟 Codec；简化音频 BOM |
| 模式五 | 单数字麦 + 模拟输出 | 想要数字麦抗干扰，后端接模拟 ADC；工业呼叫终端 |
| 模式六 | 单数字麦 + I2S 输出 | 数字拾音，数字输出，降低模拟走线干扰；录音采集设备 |
| 模式七 | 单数字麦 + I2S 双向（拆 R1） | 全数字链路高信噪比设备 |
| 模式八 | 双数字麦波束 + 模拟输出 | 双麦定向拾音，后端模拟输入；会议室对讲 |
| 模式九 | 双数字麦波束 + I2S 输出 | 双麦定向拾音，数字输出；智能门禁、监控拾音 |
| 模式十 | 双数字麦双波束双模拟输出 | 双通道独立波束输出；智能工牌、双分区通话、双通道录音 |
关键点：模式四、七，I2S 的 D_IN 要起作用，必须拆除模组板载 R1 电阻，拆除后 MICOUT 引脚会变为 DAC 下行模拟监听输出。
四、硬件设计避坑指南（工程实践）
- 模拟地 AGND 与功率 GND 要单点汇集 模拟音频地不要和功放大电流地直接大面积共地，否则容易引入电源纹波噪声。邮票孔的 AGND 引脚集中做星型接地处理。
- 模拟输出幅度 1.07Vrms，后端输入幅度过小必须分压 MICOUT、USPKOUT 输出幅度较大，如果后端 ADC 只支持几百毫伏输入，必须增加 RC 分压衰减电路，否则会出现音频削顶爆音。
- 回声参考信号 AECIN 不能悬空 使用 AEC 回声消除功能，必须接入喇叭回放音频参考；悬空状态下 AEC 算法无法工作，回声抑制失效。
- I2S 为主模式 AU‑60 的 I2S 是主模式，时钟由模组输出，后端 CPU/Codec 必须配置为 I2S 从模式接收音频。
- 双数字麦克风硬件注意点 双麦模式需要对应固件，硬件上 PDM 麦克风 SET 引脚接地；麦克风间距影响波束效果，默认推荐 6cm，更改间距需要同步调整固件波束参数。
- 供电：3.3V 供电模式，12 脚和 13 脚必须同时输入 3.3V，不能一个接 5V 一个接 3.3V。
五、典型应用场景
- 安防：IPC 摄像头、可视门铃，监控拾音；
- 对讲：楼宇门禁、别墅对讲、监狱医院呼叫终端；
- 工业：矿井呼叫、停车场自助对讲、智能工牌；
- 会议教育：远程会议、教育通话设备；
- 车载：车载语音通话、车载对讲终端；
- 录音采集：录音笔、采访设备、双通道录音翻译设备。
六、总结
AU‑60 本质是一套完整的声学前端子系统，而不是简单的麦克风放大模块。它把 AI 降噪、AEC 回声消除、波束成形、ADC/DAC、USB 音频全部封装，工程师不用从零调 DSP 算法，通过硬件引脚或者 SPI 即可配置声学参数。
对于产品开发来说，最大价值：
- 兼容模拟 / PDM 数字麦克风；
- USB、模拟、I2S 三驾马车，适配旧设备改造和全新数字硬件；
- T1/T2 硬件档位切换，小批量产品不用改固件就适配不同拾音距离；
- 双波束双通道输出，覆盖普通对讲到双分区拾音这类差异化产品需求。
提示：不同固件对应不同功能，选型前和厂商确认固件版本，双麦双波束、USB 的三种输出模式都需要指定对应固件。
