前言
做产线改造、工厂信息化、多设备组网的工控工程师，几乎都被跨网段通讯难题困扰：
- 设备 IP 固化无法修改：大量老 PLC、仪表、伺服出厂固定 IP，改 IP 需要重写整套程序，停机成本极高；
- 新旧产线网段冲突：老车间 192.168.0.x、中控 192.168.1.x、仓储 10.x 多子网隔离，上位机 MES 无法统一采集；
- 多设备同端口冲突：多台 Modbus TCP PLC 均占用 502 端口、西门子 PLC 统一 102 下载端口，普通路由无法区分；
- EtherNet/IP、S7 等专用协议不通：家用路由器不支持工业报文转发，三层交换机配置复杂，集成门槛高；
- 现场恶劣环境普通路由频繁掉线：车间变频器、静电干扰，民用设备无工业 EMC 防护。
今天带来三格电子SG-NAT-210（基础款）、SG-NAT-410（增强款） 两款工业 NAT 网关，纯硬件 IP + 端口映射，无需修改任何现场设备参数，完美兼容 Modbus TCP、西门子 S7、EtherNet/IP，双型号覆盖单机改造、大型多 PLC 厂区组网，一站式解决工业异构网段互通痛点。
一、硬件外观与接口规格
1.1 整机硬件参数
两款网关外壳、安装、供电完全通用，仅转发通道并发能力区分：

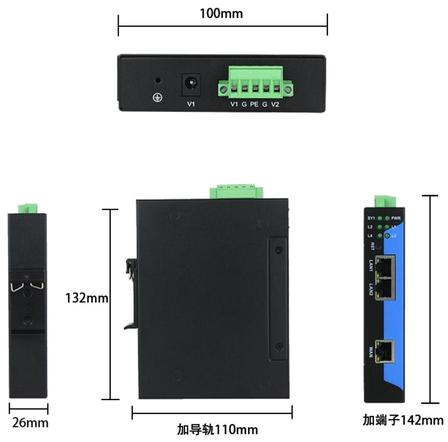

- 尺寸：132mm×100mm×26mm，标准 46mm DIN 导轨卡扣安装，控制柜紧凑安装；

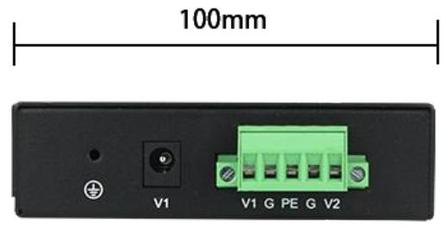

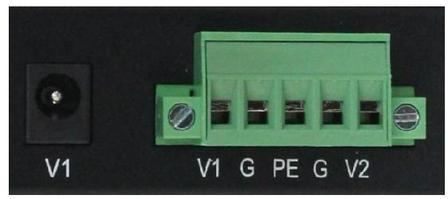

- 供电：12~24VDC 双路冗余供电，5.08 端子 + DC2.1 双接口，PE 接地抗浪涌，额定功率仅 3W；
- 温湿度：工作 - 20℃~+60℃，存储 - 40~+70℃，湿度 5%~95% 无凝露；
- EMC 防护：EFT 4 级、浪涌 2 级、静电 3 级，适配焊机、变频器强电磁车间。
1.2 接口功能说明

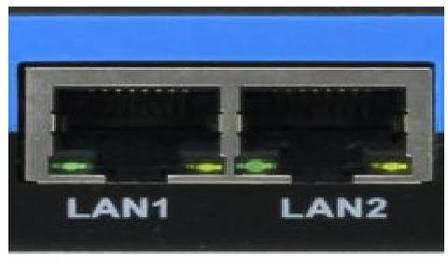

- LAN1/LAN2（内置 2 口交换机） 接现场 PLC、伺服、EIP 从站等TCP 服务器设备，支持菊花链串联多台设备，MDI/MDIX 自动翻转网线，无需区分直通 / 交叉线。

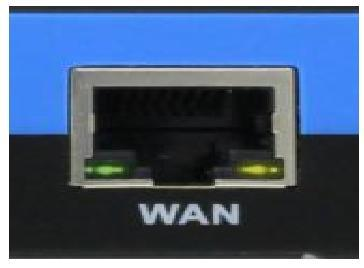

- WAN 百兆网口 接上位电脑、SCADA、MES、远程 PLC 等TCP 客户端，主动发起连接一端统一接 WAN。
- RST 复位按键 长按 5 秒 SYS 灯闪烁，恢复出厂配置；默认 LAN 管理 IP：192.168.0.37，WEB 账号 / 密码：Admin（区分大小写）。
- 状态指示灯 PWR 电源常亮 = 供电正常；SY1 系统灯闪烁 = 网关运行；L1/L2/L3/L4 对应网口数据收发，现场快速判断断线故障。
1.3 两款型号核心差异对照表
表格
| 参数 | SG-NAT-210（基础款） | SG-NAT-410（增强款） |
|---|---|---|
| 最大映射通道 | 8 组映射，单设备单监听端口 | 8 台独立设备，每台独立 WAN 监听 IP |
| 上位并发连接 | 单通道少量客户端 | 单台设备支持 32 台上位同时访问 |
| 多 PLC 同端口兼容 | 多设备不能共用监听端口 | 多台 502/102 端口 PLC 并行无冲突 |
| 适用场景 | 单机改造、1~3 台 PLC 小型产线 | 多车间 8 台以内 PLC、大型 MES 集中采集 |
二、五大核心功能，直击工业组网痛点
功能 1：纯 NAT 地址端口映射，设备零改造不停产
无需修改 PLC、仪表任何 IP、程序，网关做中间转换： LAN 侧现场设备固定 IP 不变，WAN 侧生成全新可访问 IP + 独立端口，上位机仅访问 WAN 映射地址即可通讯，老旧设备改造无需停机调试，大幅降低停工损失。
功能 2：全工业 TCP/UDP 协议原生转发
网关仅转发 TCP/UDP 报文，完美适配主流工业以太网协议：
- Modbus TCP：默认 502 端口映射，上位 Modbus Poll 直接读写跨网段仪表 / PLC；
- 西门子 S7（200SMART/1200/1500）：专用 10 端口支持程序下载、在线监控；
- EtherNet/IP：44818 端口完整转发，施耐德 AB 主站跨网段控制远程 IO；
- HTTP/FTP：设备网页配置、程序上传下载跨网段访问。
注意：网关不转发 ping、广播、多播报文，符合工业网络安全隔离规范。

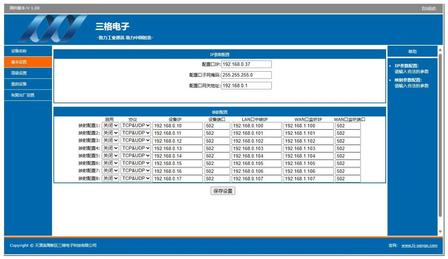

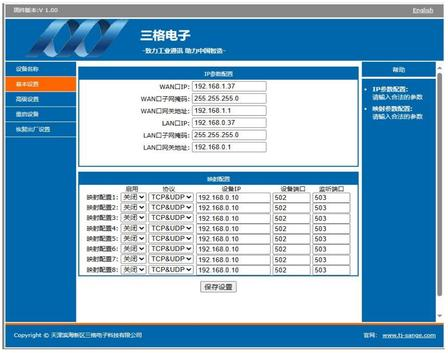

功能 3：WEB 可视化网页配置，5 分钟快速上线
无需专业路由知识，电脑直连 LAN 口，浏览器输入默认 192.168.0.37 即可登录配置页面，全中文界面，三大配置板块：
- IP 基础设置：修改网关 LAN/WAN 管理网段；
- 映射配置：启用通道、选择 TCP/UDP、填写设备原始 IP 与 WAN 监听端口；
- 高级设置：修改 WEB 登录账号密码、设备名称。
配置完成一键保存重启，无需命令行、无需复杂 VLAN 配置，现场电工均可独立操作。
功能 4：LAN 内置交换机，布线极简省交换机成本
LAN1、LAN2 集成百兆交换机，支持菊花链串联多台 PLC、HMI，无需额外采购工业交换机，控制柜布线更简洁，减少硬件投入。
功能 5：工业级硬件稳定 7×24 小时不间断运行
双路冗余供电防止单电源断电停机；宽温适配烘箱、冷库车间；多级 EMC 静电浪涌防护，杜绝变频器干扰导致通讯中断；导轨超薄机身，不占用柜内安装空间。
三、全行业典型应用场景
场景 1：老旧产线改造，设备 IP 固化无法修改

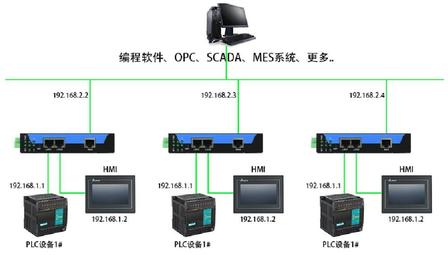

老设备 PLC、伺服统一 192.168.0.10，中控上位 192.168.1.x 网段无法直连，使用 SG-NAT-210 做端口映射，上位直接访问 WAN 侧地址，不改设备程序，当天完成联网对接 MES。
场景 2：多车间多 PLC 大型工厂（SG-NAT-410 首选）

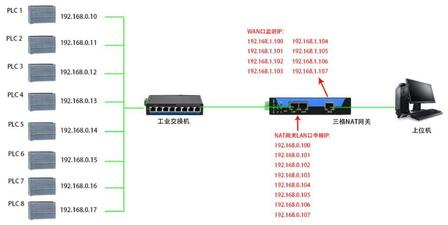

冲压、焊接、装配、仓储多车间独立网段，8 台西门子 200SMART PLC 全部占用 102 下载端口，增强款每台分配独立 WAN 监听 IP，中控多台电脑同时在线下载、监控，端口无冲突。
场景 3：EtherNet/IP 跨网段远程 IO 控制
施耐德 M241 主站放置中控，远程 EIP IO 模块在生产线，通过 NAT 网关 44818 端口映射，主站跨网段读写 IO 点位，程序无需修改路由参数。
场景 4：西门子 PLC 远程程序下载调试
工程师办公室网段与车间 PLC 物理隔离，网关映射 102 端口，电脑 WAN 口接入，直接用 STEP7-MicroWIN SMART、TIA Portal 下载、在线监控，不用到现场控制柜操作。
场景 5：仓储 / 光伏多 Modbus TCP 仪表集中采集
电表、温湿度采集仪表固定 502 端口，上位 SCADA 系统统一跨网段读取数据，实现全厂能源、环境数据集中监控。
场景 6：设备安全网络隔离
生产网与办公 MES 网物理隔离，仅通过 NAT 网关单向转发工业数据，阻断广播风暴，避免办公电脑病毒入侵生产控制系统，满足工厂网络安全规范。
四、实操快速配置示例（西门子 200SMART 跨网段下载）
1. 硬件接线
- 西门子 200SMART PLC → SG-NAT LAN1 口；
- 调试电脑 → SG-NAT WAN 口；
- 24V 电源接入网关 V1/V2 端子，PE 可靠接地。
2. WEB 映射配置
- 电脑 IP 设置 192.168.0.x 网段，浏览器登录 192.168.0.37；
- 新增映射通道，协议 TCP，设备 IP 填 PLC 原始 IP，设备端口 102，WAN 监听端口 102；
- 保存设置，重启网关生效。
3. 软件下载操作

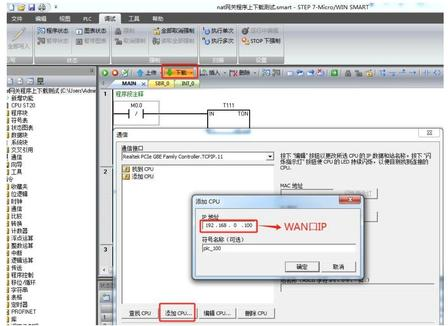

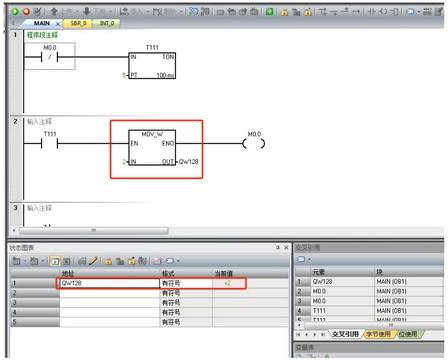

打开 STEP7-MicroWIN SMART，添加 CPU 时填写网关 WAN 口 IP，即可正常搜索 PLC、下载程序、在线监控变量。
五、产品核心优势总结
✅ 零设备改造：不改 PLC / 仪表 IP、不用重写程序，改造不停产；
✅ 双型号灵活选型：210 小型单机、410 多 PLC 并发大型厂区；
✅ 全工业协议兼容：Modbus TCP、西门子 S7、EtherNet/IP 一键转发；
✅ WEB 可视化配置：无命令行，零基础快速部署；
✅ LAN 内置交换机，菊花链串联，节省交换机采购成本；
✅ 工业级防护：双冗余供电、-20~60℃宽温、四级 EMC 抗干扰；
✅ DIN 超薄导轨安装，适配各类标准控制柜；
✅ 多上位并发访问（410 款单设备支持 32 台电脑同时连接）；
✅ 端口冲突解决方案，多台 502/102 端口 PLC 并行通讯无干扰。
