AI生图无法编辑？Crop2Draw —— 把论文架构图「拆」进 draw.io

前言

面向论文复现、组会汇报的人：复杂架构图是位图、字改不了、线对不齐时，怎么快速变成可编辑的 draw.io？

如果你也遇到过这些场面：

PPT / 组会要用架构图，网上图是位图，标签和箭头改不动
用截图硬抠，图层乱，外框一切就把内部模块带走
想重绘又懒得从零搭方块

可以试试 Crop2Draw ：对着原图手动画框，按「图片 / 白底文字 / 有色底文字」三种模式切块，一键导出可编辑的 .drawio。

仓库：https://github.com/ChenAI-TGF/Crop2Draw

效果演示

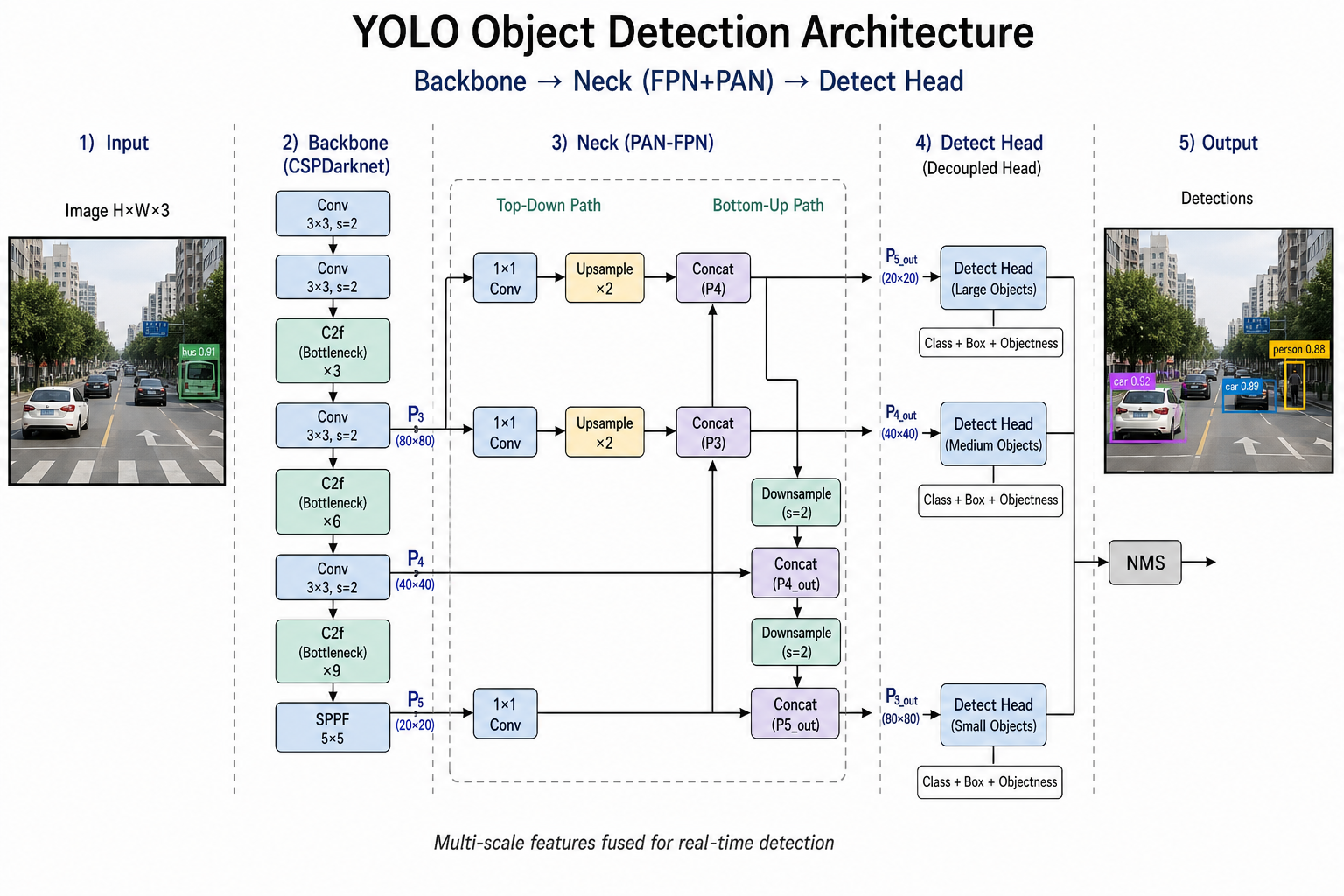

这个是要复现的图：

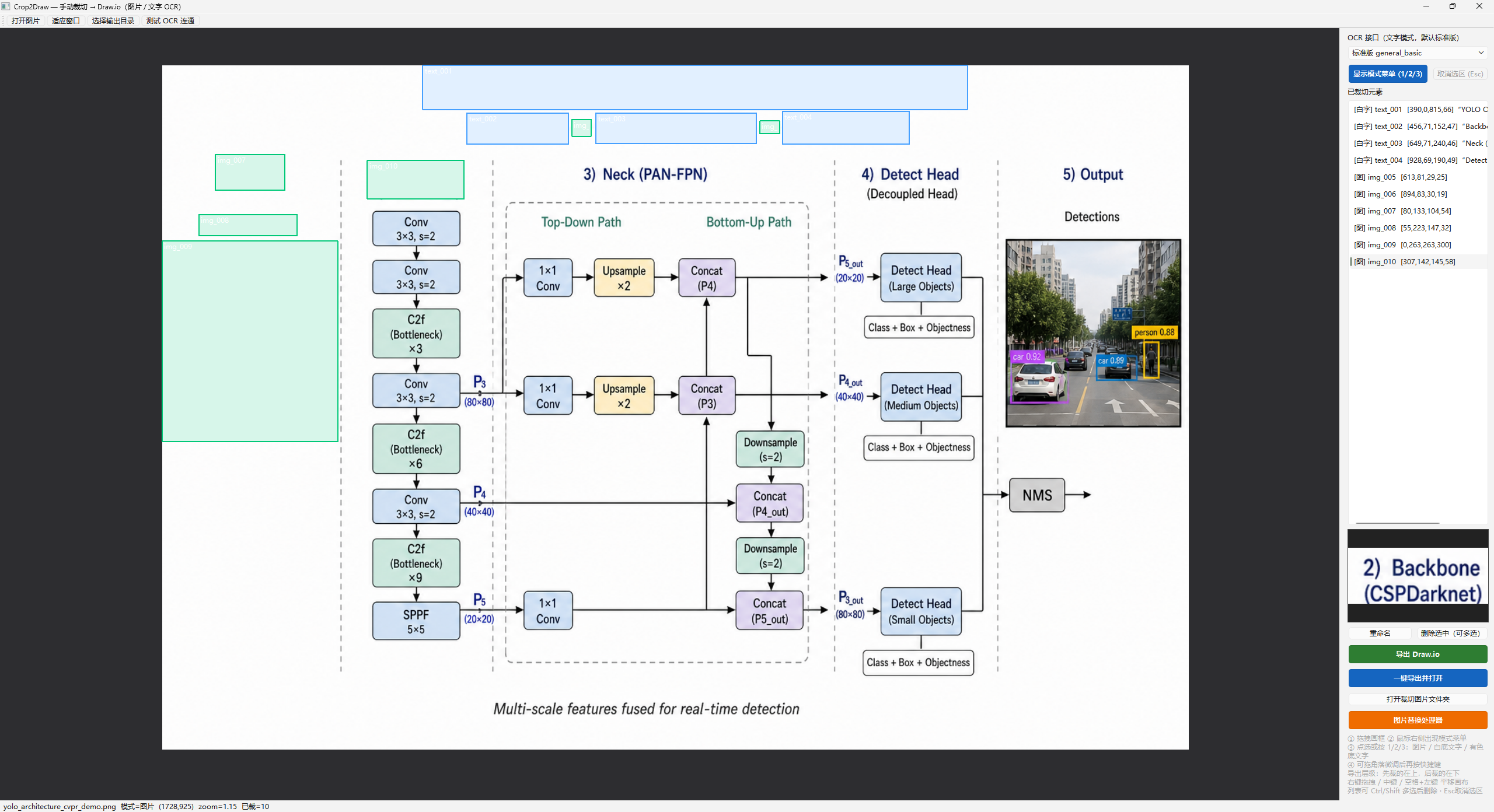

进行挖空

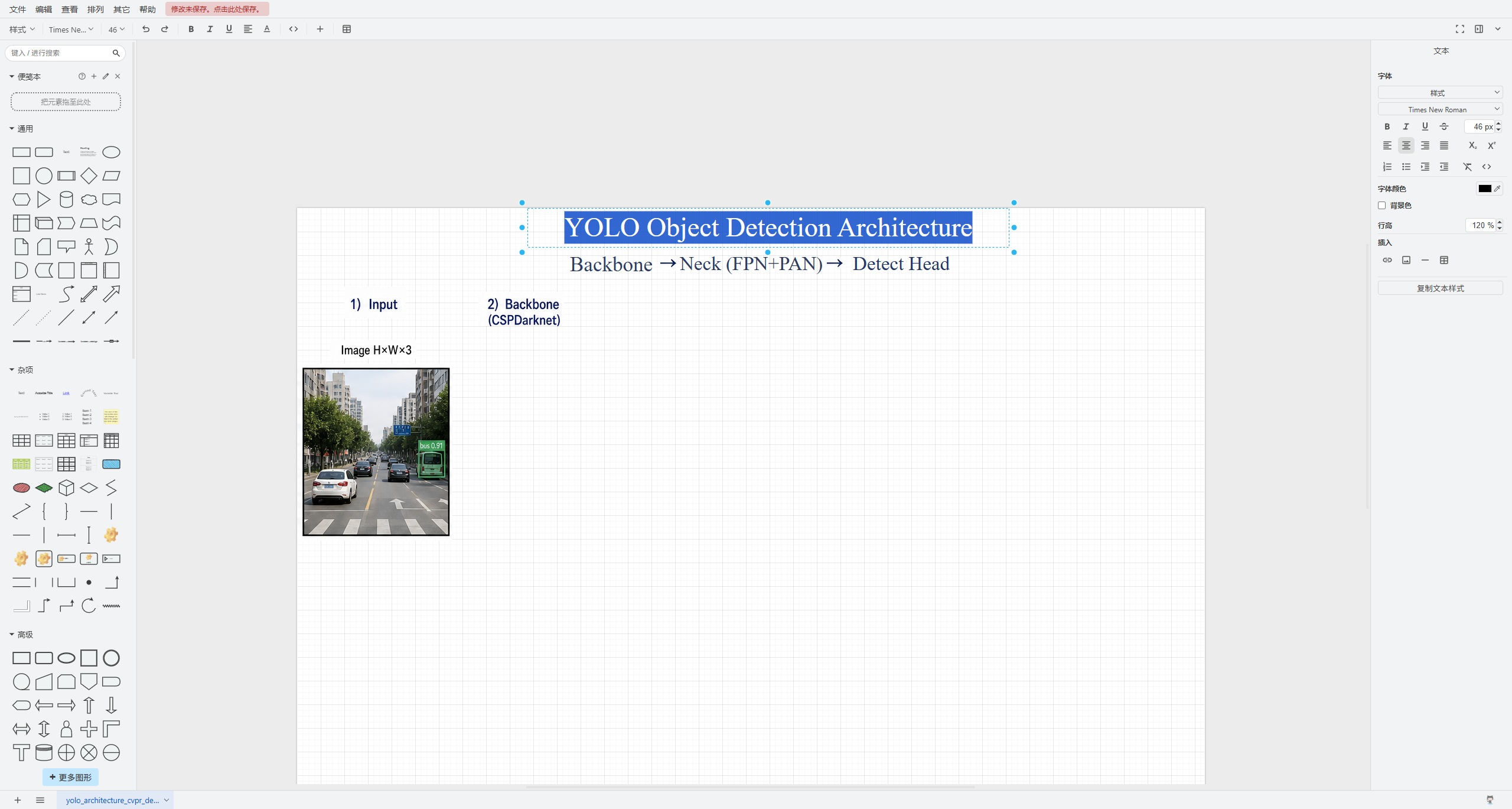

一键导入Drawio

可以看到文字可编辑，字体颜色大小可变，图片可调。直接将ai生成的图处理成全部可以编辑的Drawio结构了。
接下来详细介绍

Crop2Draw 是做什么的？

一句话：把复杂示意图裁成图层，导出 draw.io。

模式	适合	结果
`1` 图片	模块块、示意图标、彩色框	PNG 图层 + 原图挖空
`2` 白底文字	标题、旁注	OCR → 可编辑文字
`3` 有色底文字	色块上的标签	OCR + 填色

常用能力：

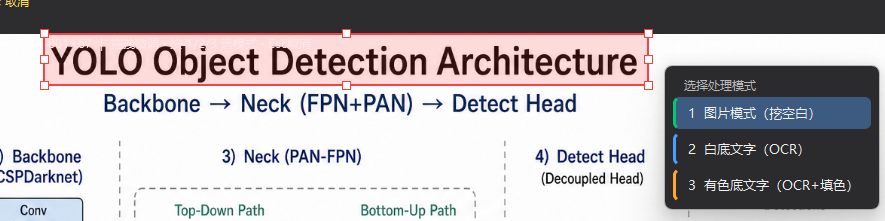

画完框后在鼠标旁三选一（快捷键 1/2/3）

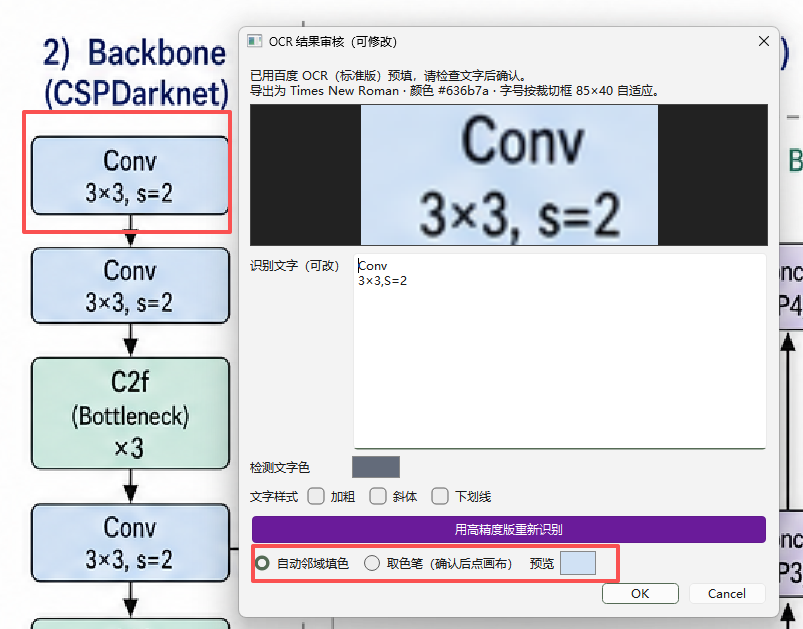

OCR：可以选择标准OCR或者高级OCR。标准版 OCR 不满意可一键换高精度重识（百度API，自己配置本地的也可以但是效果稍微会差点，需要人工修正可能）
OCR 后可以直接用白色或者周围颜色进行替代 ：不会出现文字挖空后一层空白的情况

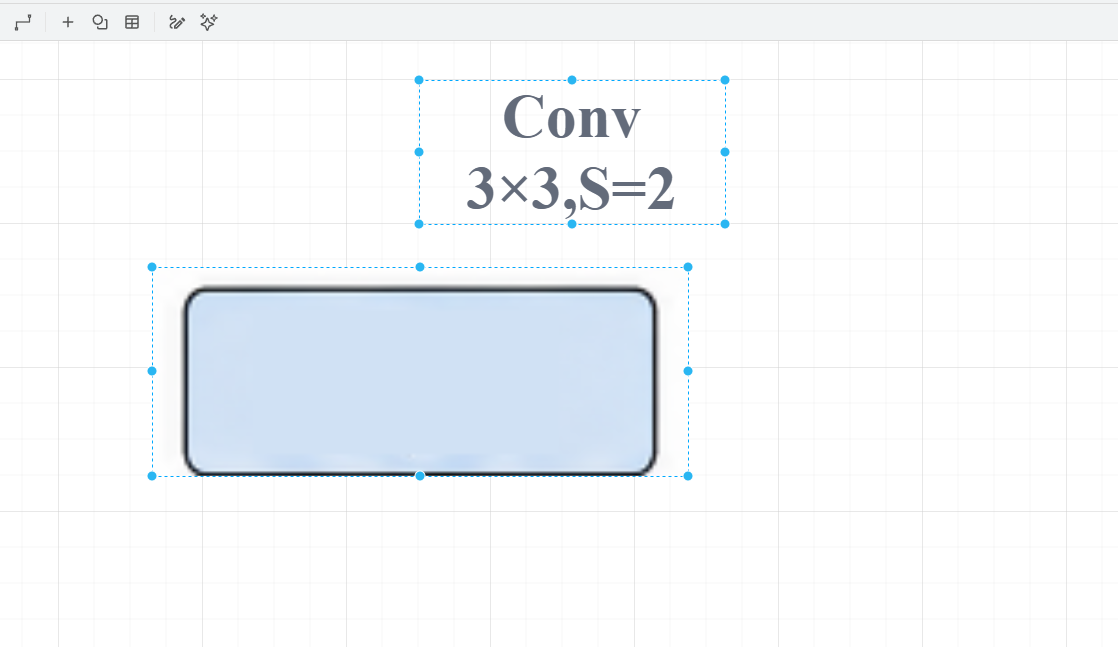

这是挖出来的效果，可以看到文字可编辑，后面的圆角矩形也没有损坏。
图片替换处理器：新图尺寸差很多也能按比例缩进目标框再覆盖
一键导出并打开 draw.io Desktop

操作步骤

1. 安装与启动

bash 复制代码

git clone https://github.com/ChenAI-TGF/Crop2Draw.git
cd Crop2Draw
pip install -r requirements.txt
# 文字 OCR 才需要：
copy secrets.json.example secrets.json   # 填入百度 OCR Key
python crop_to_drawio.py path\to\figure.png

2. 先切「内部」，再切「外框」

大分区外框（Backbone、Neck、Head）往往包着内部小模块。

先切内部 （如单个 C2f、Detect Head），再切外框。

Crop2Draw 会把已裁区域挖空，外框不会把里面内容一起带走。

3. 快捷键：图片用 `1`，文字用 `2`/`3`

色块模块、示意图 → 1
白底标签 → 2
色底上的小字 → 3（邻域填色或取色笔）

松手后右侧出现菜单，或直接按 1 2 3。

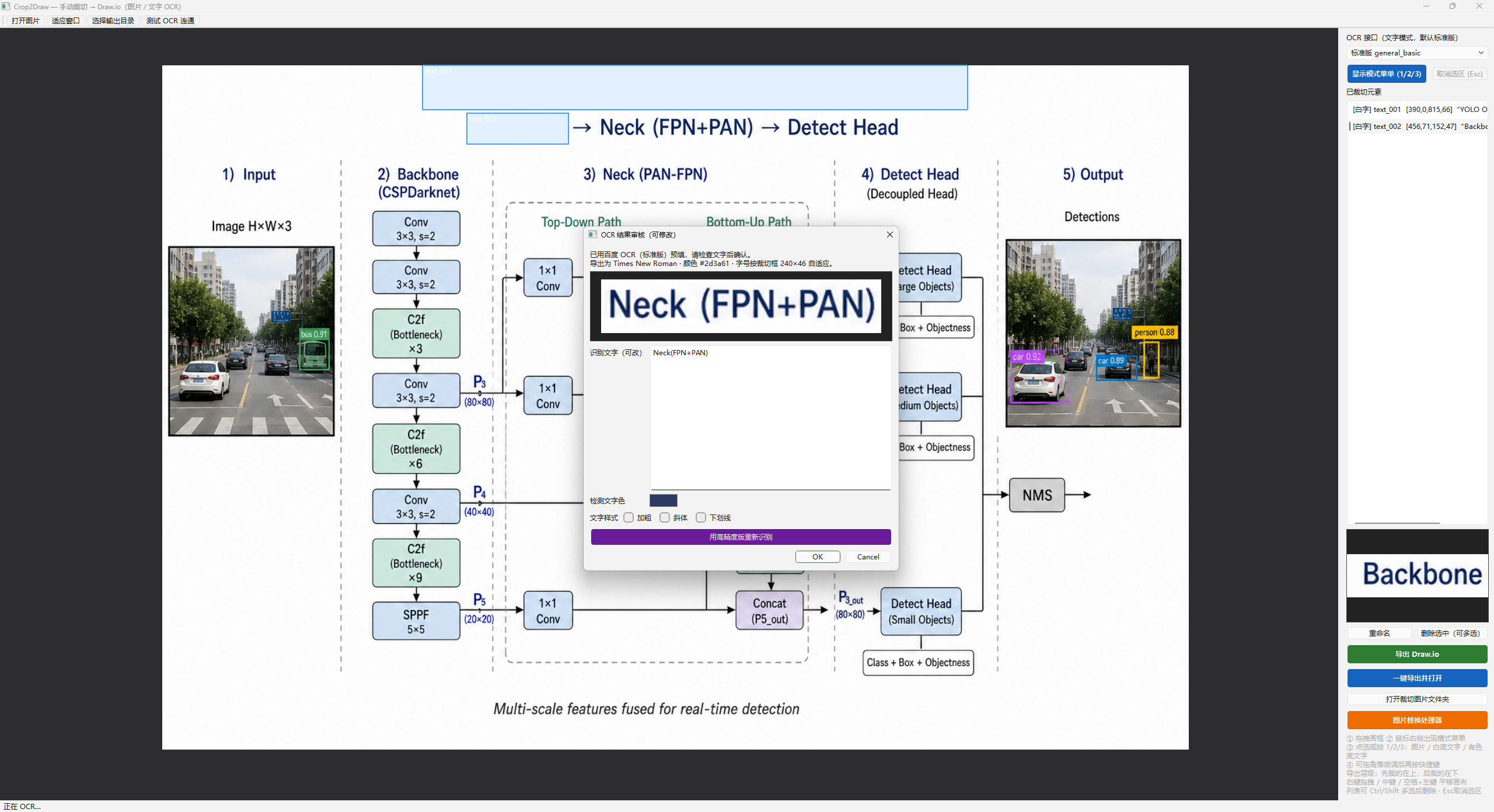

4. OCR 核对时调样式

标准版识别差时，点「用高精度版重新识别」。

标题可勾选加粗；字号按裁切框自适应，减少乱换行。

5. 图标分辨率不够时用替换处理器

打开 图片替换处理器 → 选目标裁切 → 拖图/粘贴 → 原比例缩进框内覆盖。

draw.io 几何尺寸不变，不会被拉变形。

6. 导出

点 一键导出并打开 ：有文字层时自动带半透明底图方便核对。

层级规则：先裁的在上，后裁的在下------外框后切，就不会盖住内部。

适合谁？

写论文 / 做组会，要改架构图里的字和箭头
不想从零重绘，又要AI生图的可编辑结果

开源协议 MIT，欢迎 Star、Issue、PR：

https://github.com/ChenAI-TGF/Crop2Draw
