STM32学习笔记｜LED 闪烁、流水灯与蜂鸣器驱动

前言

本节是 STM32 入门体系中第一个完整的硬件实操章节，承接工程搭建、GPIO 基础原理的前置内容，通过三个最经典的外设案例 ------LED 单灯闪烁、多灯流水灯、有源蜂鸣器驱动，完整掌握 STM32 通用 IO 口配置为推挽输出模式 的全流程，建立库函数配置硬件 → 代码控制电平 → 外设执行动作的嵌入式开发核心思维。

本节学习目标

掌握GPIO_Init标准库函数的参数含义与调用流程
理解延时函数在 IO 时序控制中的作用
独立完成 LED 闪烁、流水灯、蜂鸣器发声三个基础实验
建立嵌入式程序「初始化 + 死循环」的架构认知

一、GPIO 初始化通用模板

scss 复制代码

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟
                                            //使用各个外设前必须开启时钟，否则对外设的操作无效

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;		//定义结构体变量

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;	//GPIO模式，赋值为推挽输出模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;		//GPIO引脚，赋值为第0号引脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;	//GPIO速度，赋值为50MHz

	GPIO_Init(GPIOA, &GPIO_InitStructure);		//将赋值后的构体变量传递给GPIO_Init函数
						 //函数内部会自动根据结构体的参数配置相应寄存器
							//实现GPIOA的初始化

浮空输入 IN_FLOATING
上拉输入 IPU
下拉输入 IPD
模拟输入 AIN
推挽输出 Out_PP
开漏输出 Out_OD
复用推挽输出 AF_PP
复用开漏输出 AF_OD

GPIO 推挽输出模式

STM32 的 GPIO 配置为输出时，最常用的是推挽输出（GPIO_Mode_Out_PP） ：

推挽输出模式下 IO 口可直接输出高低电平，驱动能力强，适配 LED、蜂鸣器这类小功率外设
固定配置三步法：开启对应端口时钟 → 填充 GPIO 初始化结构体 → 调用GPIO_Init完成硬件配置
核心输出控制函数：
- GPIO_SetBits：指定引脚输出高电平
- GPIO_ResetBits：指定引脚输出低电平
- GPIO_WriteBit：直接写入引脚电平状态

二、LED闪烁实验

1.实验原理

LED 亮灭由引脚电平直接控制：当 LED 阴极接 GPIO、阳极通过电阻接电源时，引脚输出低电平 LED 点亮，输出高电平 LED 熄灭。闪烁的核心逻辑是电平翻转 + 延时保持：设置引脚电平 → 延时维持状态 → 翻转电平 → 再次延时，在死循环中往复执行。

未剪裁的LED灯长脚位阳极，短脚为阴极

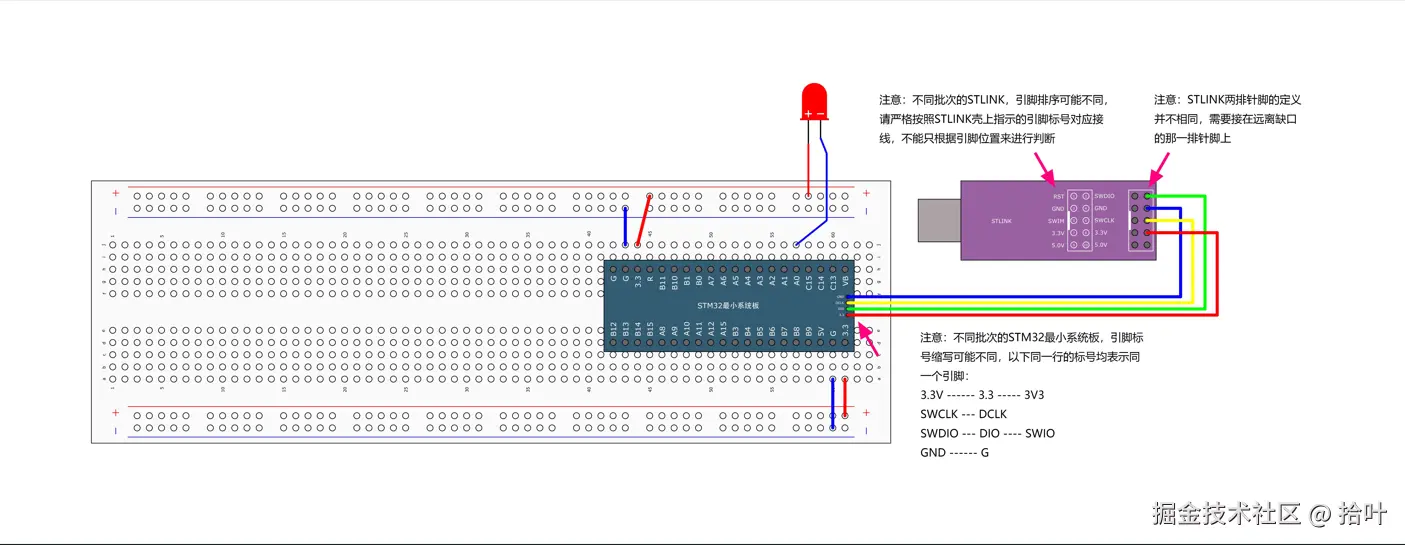

接线图如下图所示

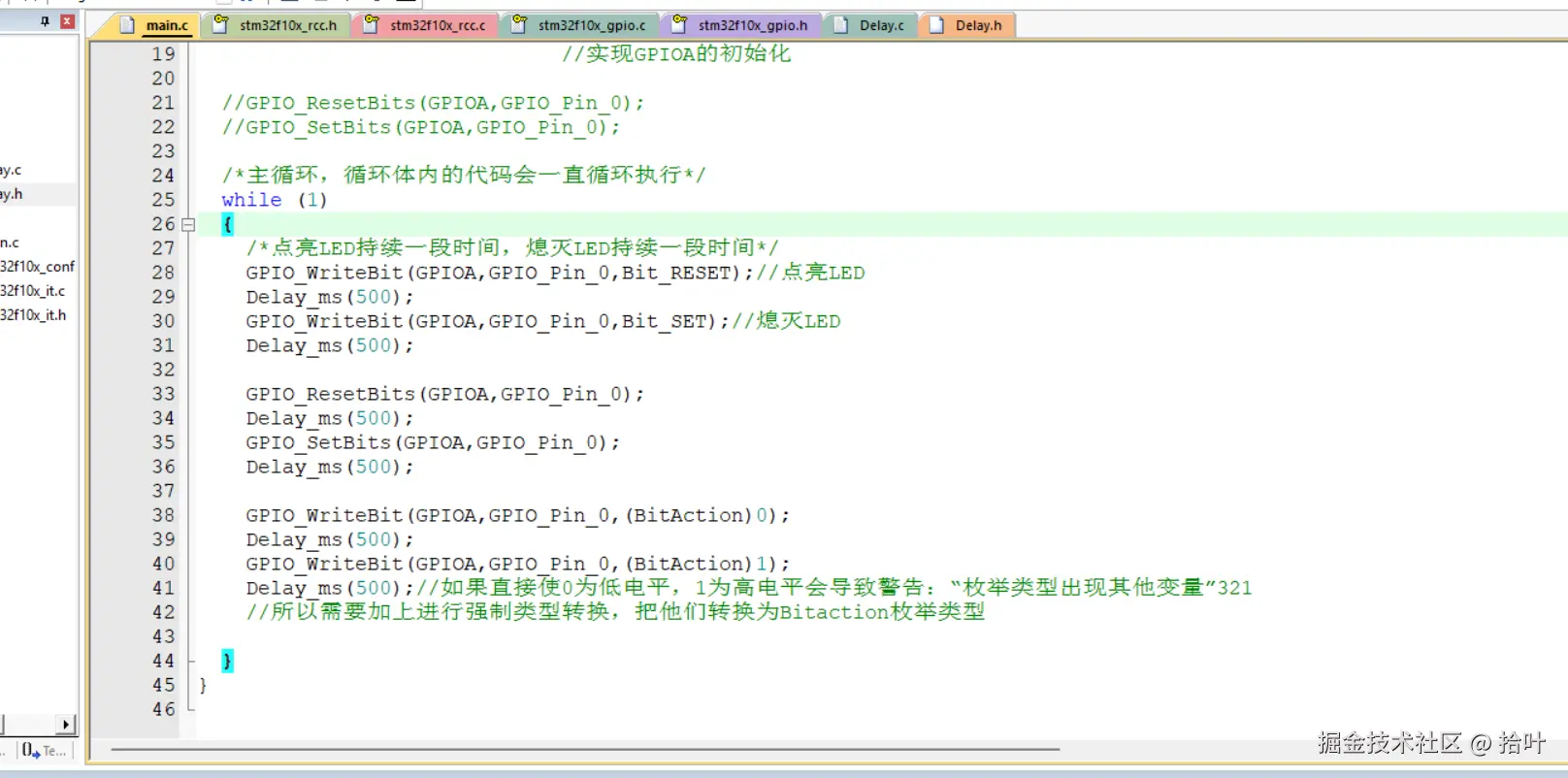

2.LED闪烁核心逻辑

while 复制代码

	{
		/*点亮LED持续一段时间，熄灭LED持续一段时间*/
		GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_RESET);//点亮LED
		Delay_ms(500);
		GPIO_WriteBit(GPIOA,GPIO_Pin_0,Bit_SET);//熄灭LED
		Delay_ms(500);

		GPIO_ResetBits(GPIOA,GPIO_Pin_0);
		Delay_ms(500);
		GPIO_SetBits(GPIOA,GPIO_Pin_0);
		Delay_ms(500);

		GPIO_WriteBit(GPIOA,GPIO_Pin_0,(BitAction)0);
		Delay_ms(500);
		GPIO_WriteBit(GPIOA,GPIO_Pin_0,(BitAction)1);
		Delay_ms(500);//如果直接使0为低电平，1为高电平会导致警告："枚举类型出现其他变量"321
		//所以需要加上进行强制类型转换，把他们转换为Bitaction枚举类型

	}

注意：使用已准备好的延时函数Delay模块需要在主函数开头加入头文件❗❗❗同时一定要学会如何在工程中加入函数模块

三、LED 流水灯

1.LED 流水灯实现原理

在单灯闪烁的基础上扩展，将多个 LED 分别接入不同 GPIO 引脚，常见两种实现思路：

顺序点亮法：依次点亮第 1 个灯、延时、熄灭，再点亮第 2 个灯...... 循环执行，逻辑直观易懂。
移位遍历法：通过位运算批量控制端口电平，代码更简洁，适合多引脚场景流水灯重点锻炼多 IO 口的批量管理能力，帮助理解端口寄存器与引脚的对应关系。

本次只考虑第一种方法

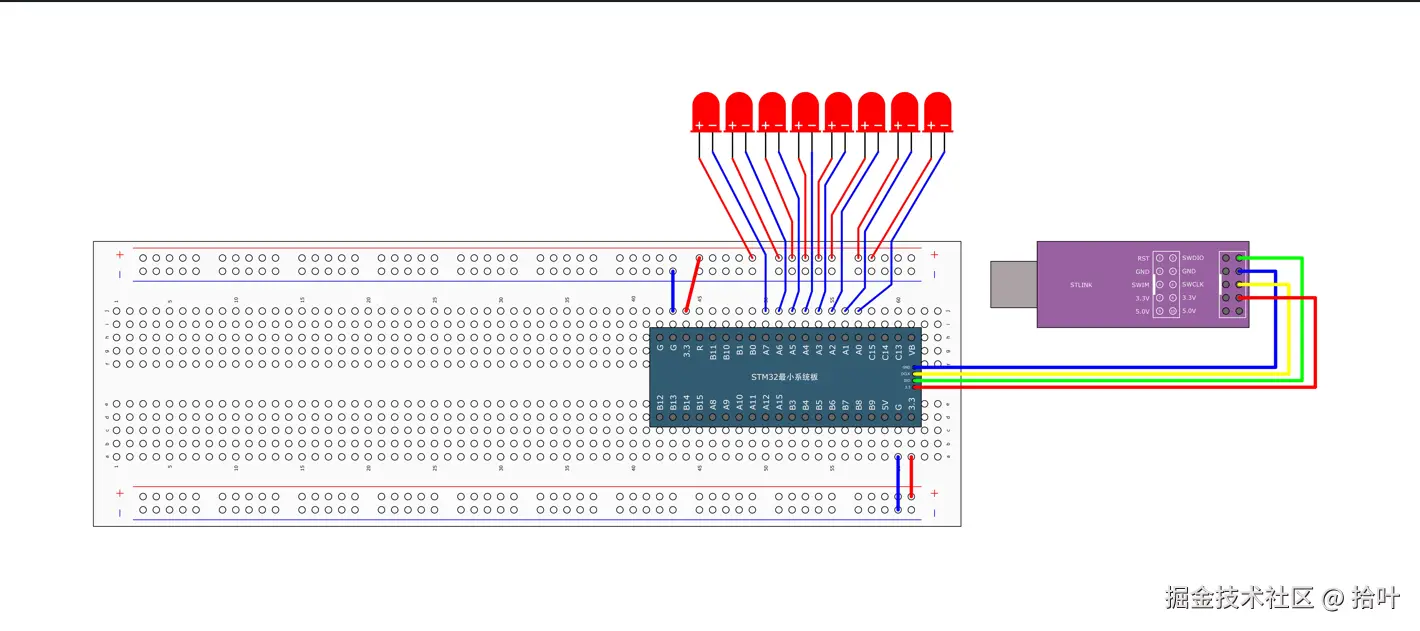

接线图如下图所示

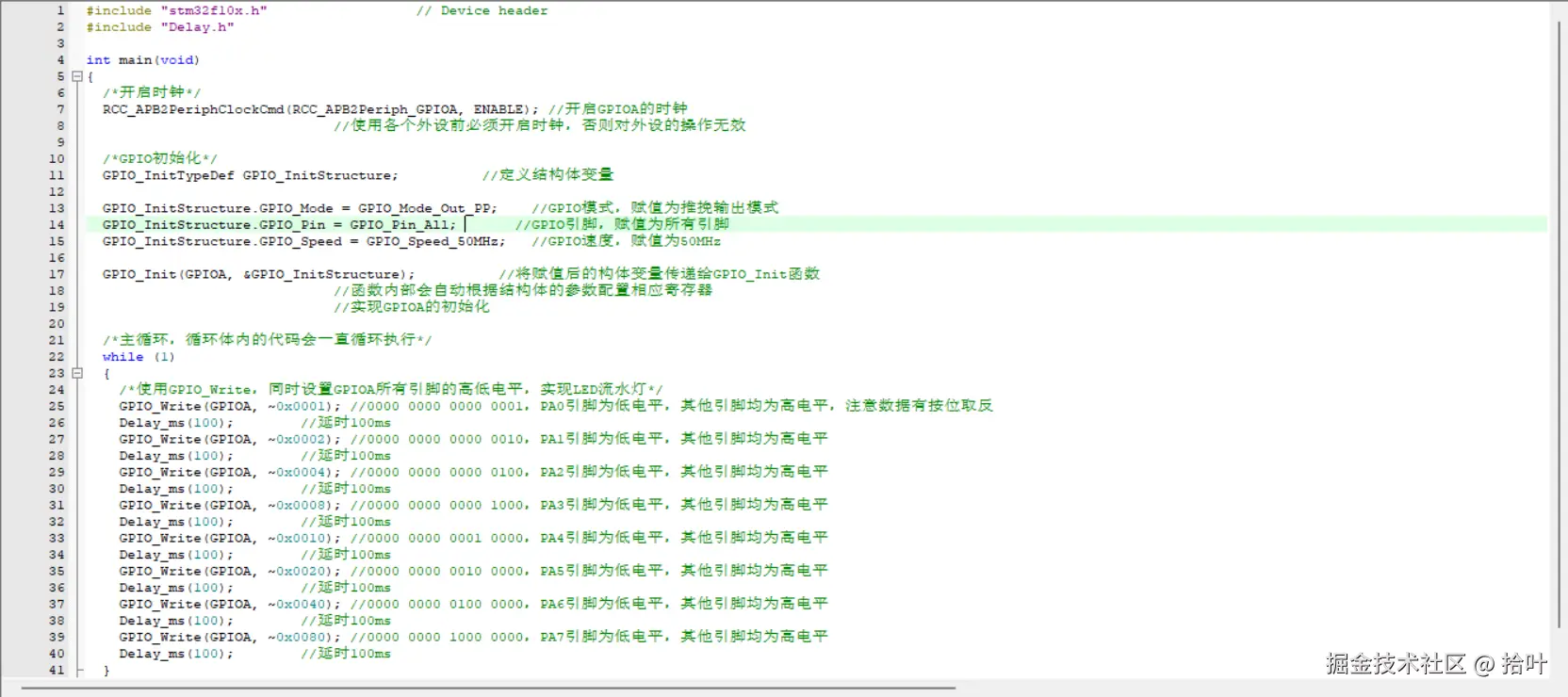

2.LED流水灯核心逻辑

scss 复制代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟
															//使用各个外设前必须开启时钟，否则对外设的操作无效

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;					//定义结构体变量

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;		//GPIO模式，赋值为推挽输出模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;				//GPIO引脚，赋值为所有引脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		//GPIO速度，赋值为50MHz

	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将赋值后的构体变量传递给GPIO_Init函数
															//函数内部会自动根据结构体的参数配置相应寄存器
															//实现GPIOA的初始化

	/*主循环，循环体内的代码会一直循环执行*/
	while (1)
	{
		/*使用GPIO_Write，同时设置GPIOA所有引脚的高低电平，实现LED流水灯*/
		GPIO_Write(GPIOA, ~0x0001);	//0000 0000 0000 0001，PA0引脚为低电平，其他引脚均为高电平，注意数据有按位取反
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0002);	//0000 0000 0000 0010，PA1引脚为低电平，其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0004);	//0000 0000 0000 0100，PA2引脚为低电平，其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0008);	//0000 0000 0000 1000，PA3引脚为低电平，其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0010);	//0000 0000 0001 0000，PA4引脚为低电平，其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0020);	//0000 0000 0010 0000，PA5引脚为低电平，其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0040);	//0000 0000 0100 0000，PA6引脚为低电平，其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0080);	//0000 0000 1000 0000，PA7引脚为低电平，其他引脚均为高电平
		Delay_ms(100);				//延时100ms
	}
}

流水灯用到GPIOA的0到7号端口，需要加一些端口。加入端口方式 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|......; //一直到7号端口 使用按位或操作逻辑

或者直接使用GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;//将16个端口全部配置为推挽输出模式

四、蜂鸣器驱动

1.蜂鸣器驱动原理

有源蜂鸣器内部自带振荡源，通电即发出固定频率声音，驱动逻辑与 LED 完全一致：输出对应电平使蜂鸣器通电发声，翻转电平则停止通过「发声 + 延时 + 停止 + 延时」的循环，可实现间歇报警效果注意有源蜂鸣器区分正负极，接线错误会导致无声音输出

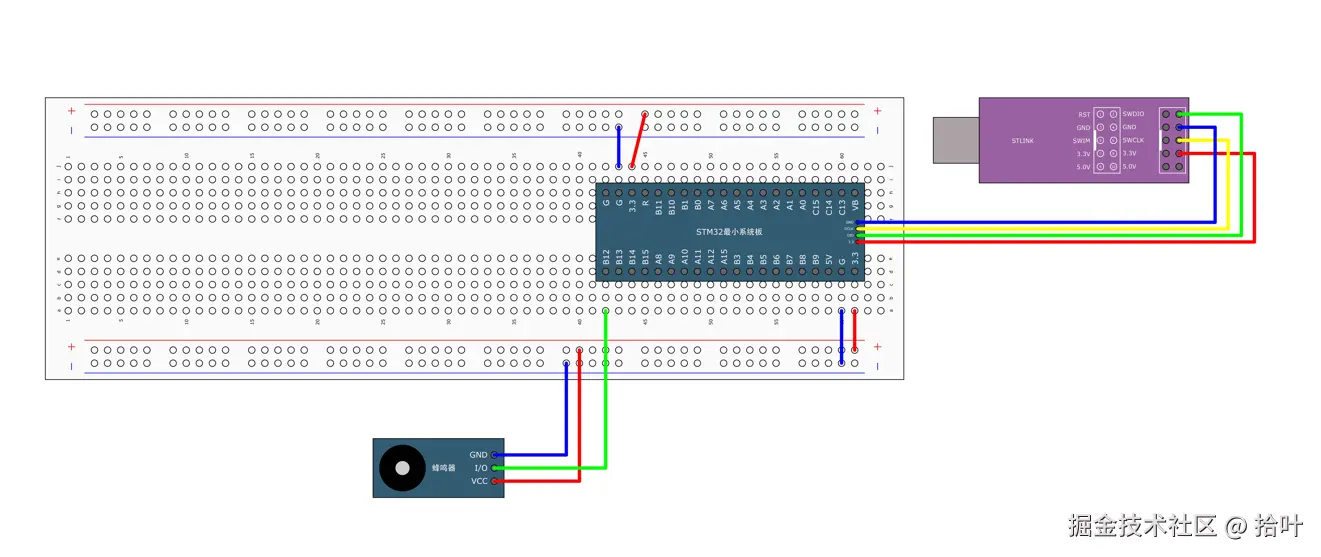

接线图如下图所示

VCC正极接入正极供电孔，GND负极接到负极供电孔，I/O控制极选择一个IO口接入

注意：IO口选择中A15，B3，B4请勿选择，从STM32引脚定义图可知这三个口默认是JTAG调试端口，如果用作普通端口还需要进行一定的配置。

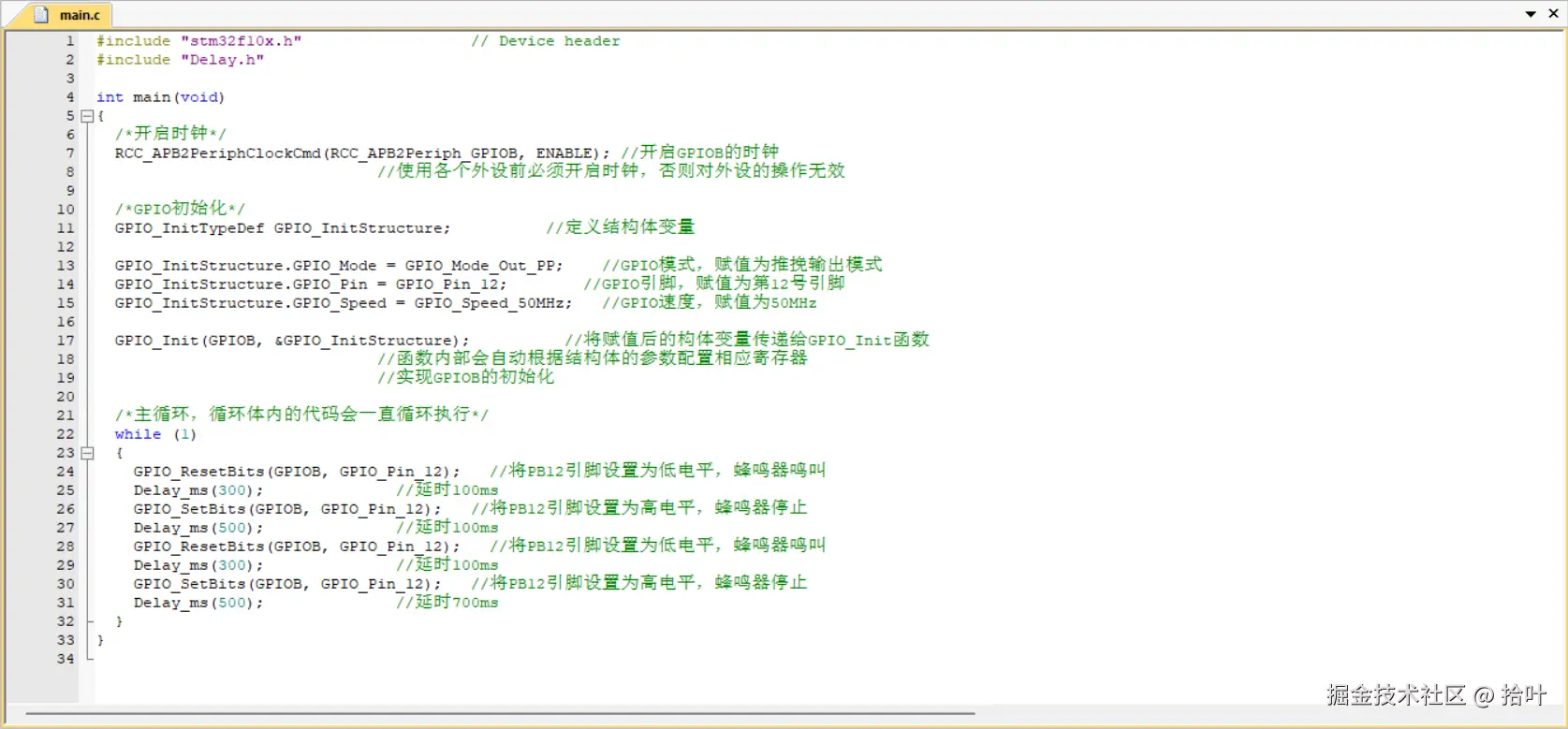

2.蜂鸣器驱动核心逻辑

scss 复制代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);	//开启GPIOB的时钟
															//使用各个外设前必须开启时钟，否则对外设的操作无效

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;					//定义结构体变量

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;		//GPIO模式，赋值为推挽输出模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;				//GPIO引脚，赋值为第12号引脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		//GPIO速度，赋值为50MHz

	GPIO_Init(GPIOB, &GPIO_InitStructure);					//将赋值后的构体变量传递给GPIO_Init函数
															//函数内部会自动根据结构体的参数配置相应寄存器
															//实现GPIOB的初始化

	/*主循环，循环体内的代码会一直循环执行*/
	while (1)
	{
		GPIO_ResetBits(GPIOB, GPIO_Pin_12);		//将PB12引脚设置为低电平，蜂鸣器鸣叫
		Delay_ms(300);							//延时100ms
		GPIO_SetBits(GPIOB, GPIO_Pin_12);		//将PB12引脚设置为高电平，蜂鸣器停止
		Delay_ms(500);							//延时100ms
		GPIO_ResetBits(GPIOB, GPIO_Pin_12);		//将PB12引脚设置为低电平，蜂鸣器鸣叫
		Delay_ms(300);							//延时100ms
		GPIO_SetBits(GPIOB, GPIO_Pin_12);		//将PB12引脚设置为高电平，蜂鸣器停止
		Delay_ms(500);							//延时700ms
	}
}

注意时钟为GPIOB，端口为Pin12

STM32学习笔记｜LED 闪烁、流水灯与蜂鸣器驱动

前言

本节学习目标

一、GPIO 初始化通用模板

GPIO 推挽输出模式

二、LED闪烁实验

1.实验原理

2.LED闪烁核心逻辑

三、LED 流水灯

1.LED 流水灯实现原理

2.LED流水灯核心逻辑

四、蜂鸣器驱动

1.蜂鸣器驱动原理

2.蜂鸣器驱动核心逻辑

五、本小节问题与总结

1.按位或操作逻辑

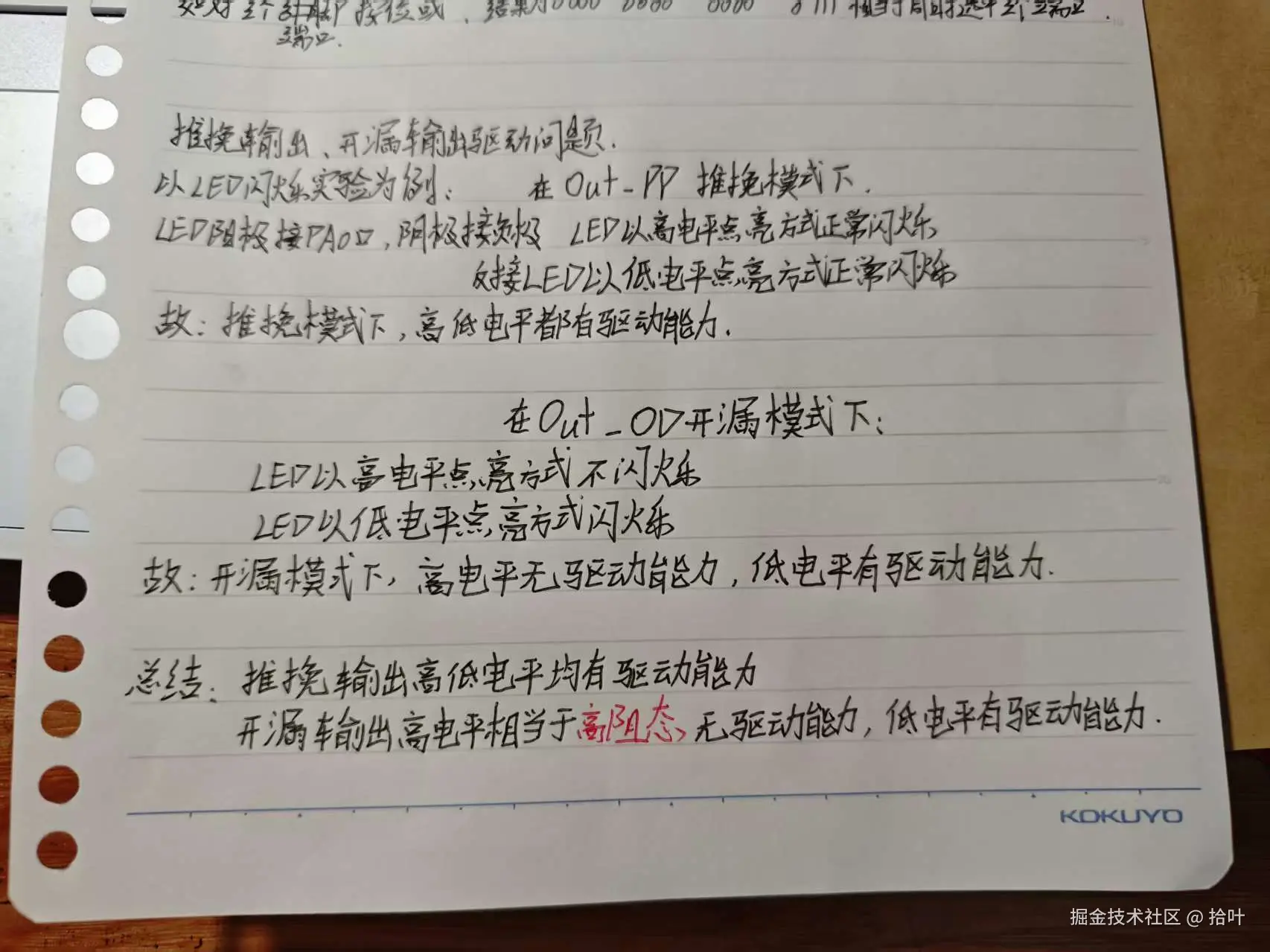

2，推挽输出、开漏输出驱动问题

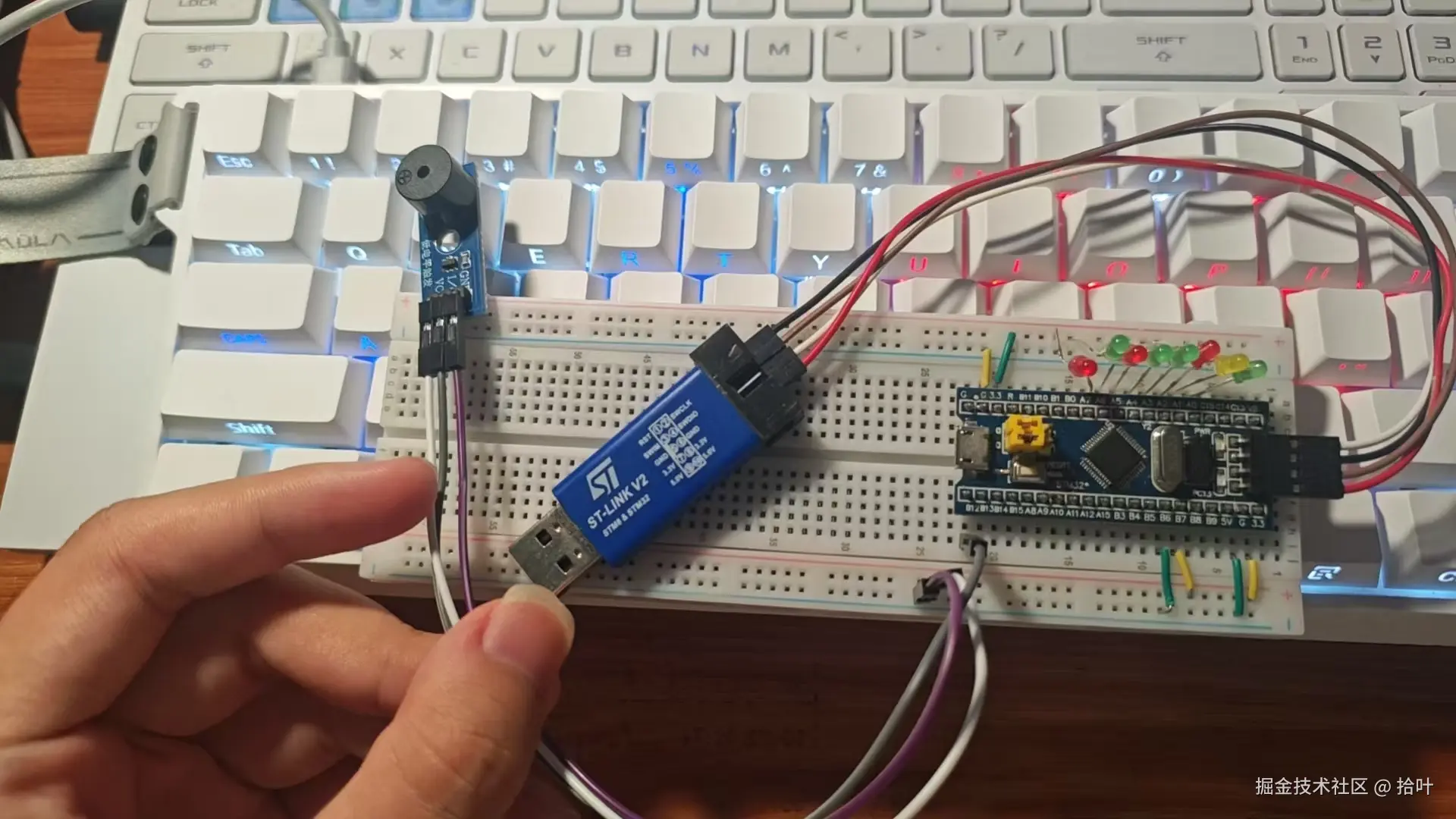

3.本节课实体接线图
