代码仓库：
bash
git clone https://gitee.com/jumayusi/unit11-gd32-iic.git前言：IIC的基本知识这篇笔记不会再详细介绍。
11.2 EEPROM存储芯片AT24C02

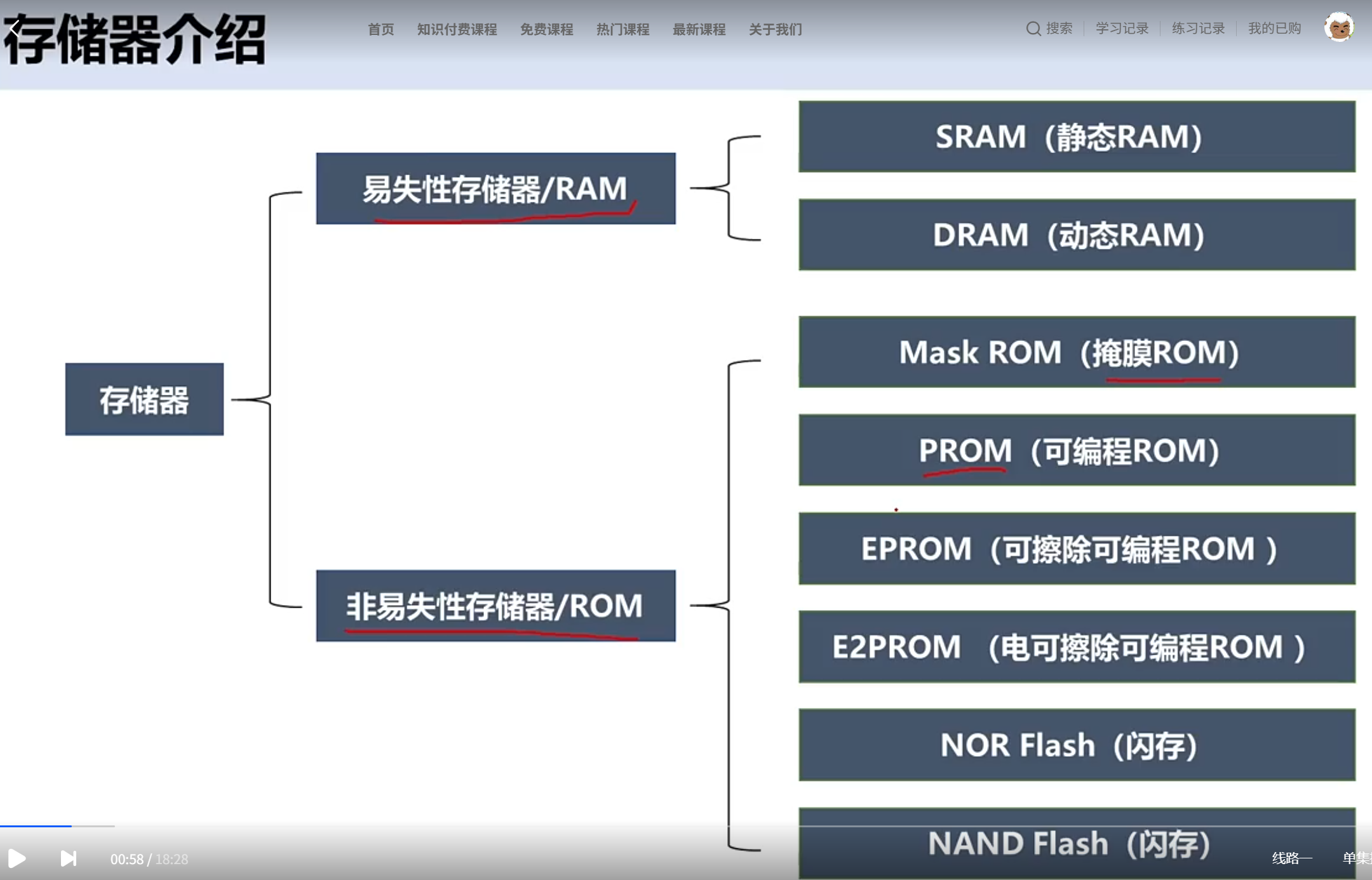

这个分类并不严谨，FeRAM\ReRAM\MRAM都是已经在市场上量产的非易失性存储介质，FeRAM是现在AI存算一体的主流解决方案，这里不做过多展开了。

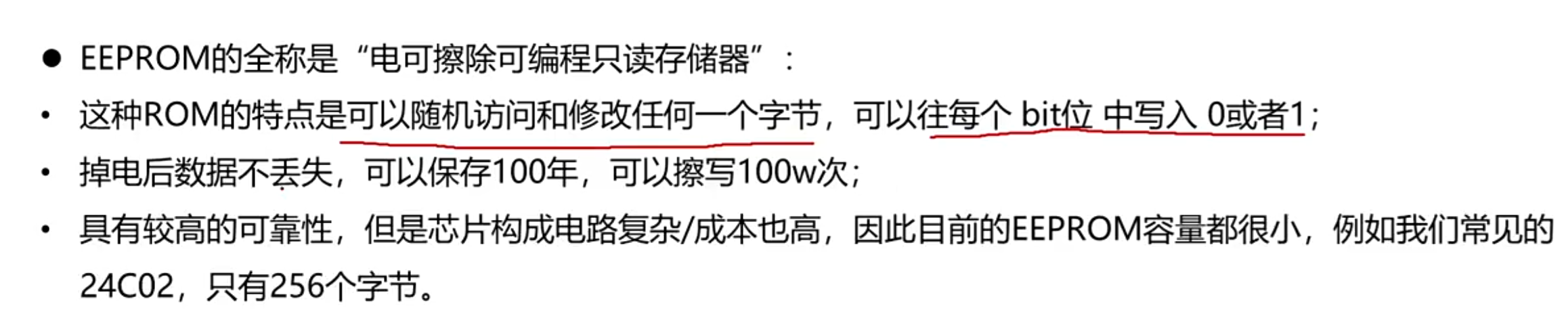

EEPROM的主要特点：

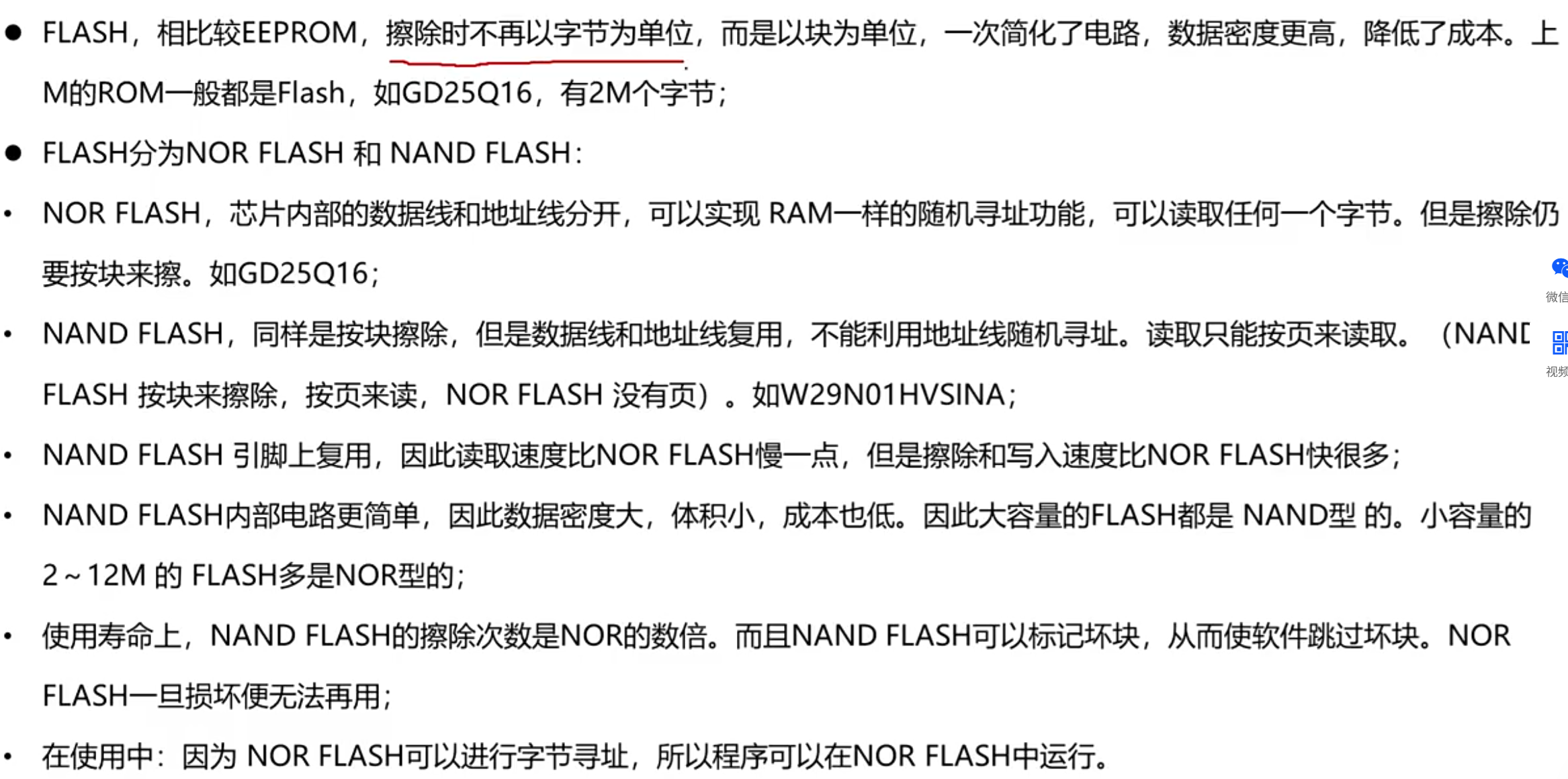

Flash的主要特点：

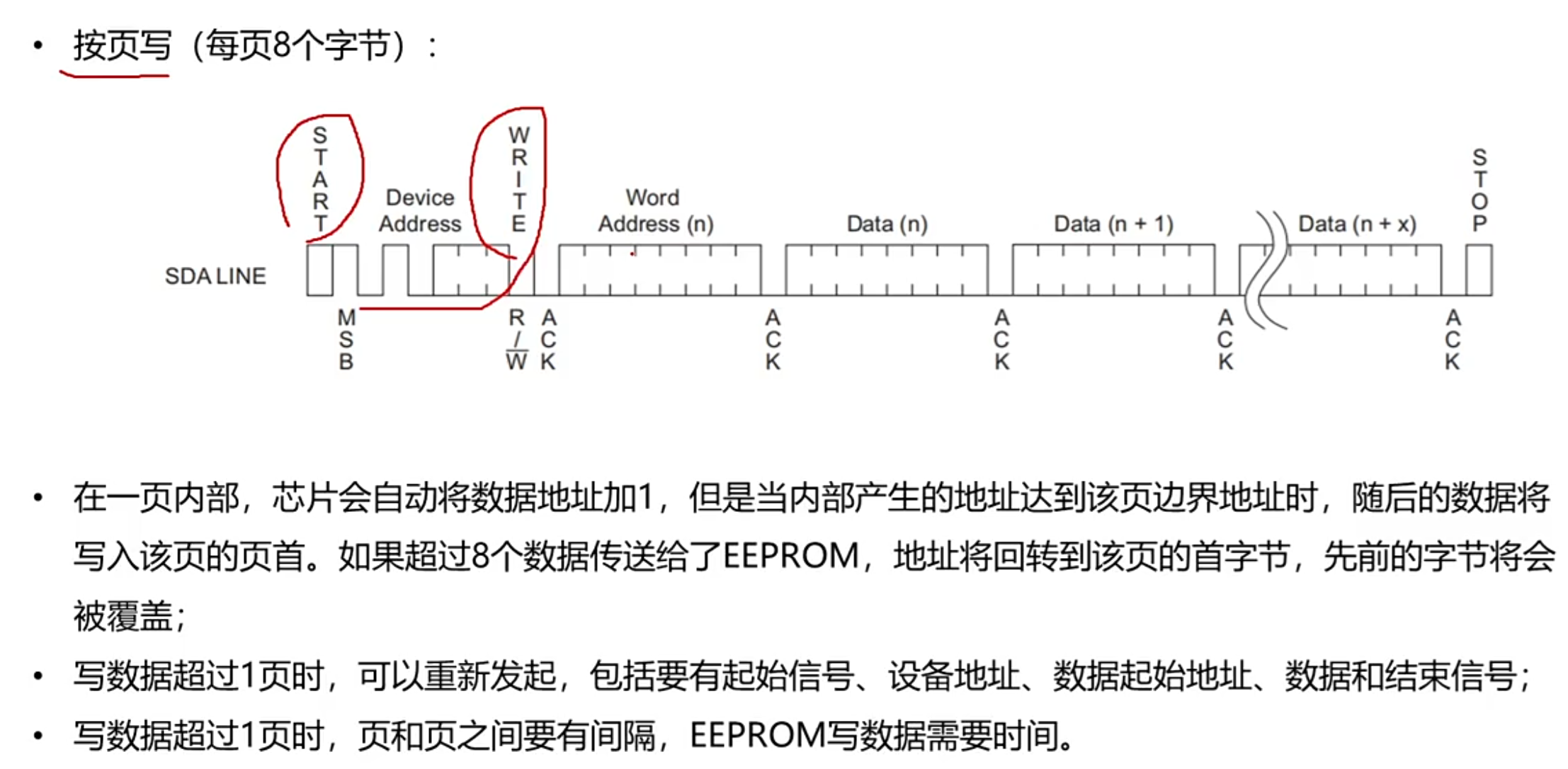

24C02不仅支持按字节写入，也支持按页写入。
11.3 11.3 软件模拟IIC驱动24C02-起始、停止、应答
引脚初始化
GPIO口模拟I2C的基石是用拉高IO口作为SET信号线，拉低IO口作为CLR信号线，因此我们可以直接用宏定义声明：
cpp
#define GET_I2C_SDA() gpio_input_bit_get(GPIOB, GPIO_PIN_7) // 读取SDA端口
#define SET_I2C_SCL() gpio_bit_set(GPIOB, GPIO_PIN_6) // 时钟线SCL输出高电平
#define CLR_I2C_SCL() gpio_bit_reset(GPIOB, GPIO_PIN_6) // 时钟线SCL输出低电平
#define SET_I2C_SDA() gpio_bit_set(GPIOB, GPIO_PIN_7) // 数据线SDA输出高电平
#define CLR_I2C_SDA() gpio_bit_reset(GPIOB, GPIO_PIN_7) // 数据线SDA输出低电平由于我们只使用了GPIO这一个peripheral,因此I2C的初始化就是：
cpp
static void GpioInit(void)
{
rcu_periph_clock_enable(RCU_GPIOB);
gpio_init(GPIOB, GPIO_MODE_OUT_OD, GPIO_OSPEED_10MHZ,
GPIO_PIN_6 | GPIO_PIN_7);
}
void EepromDrvInit(void)
{
GpioInit();
}I2CStart

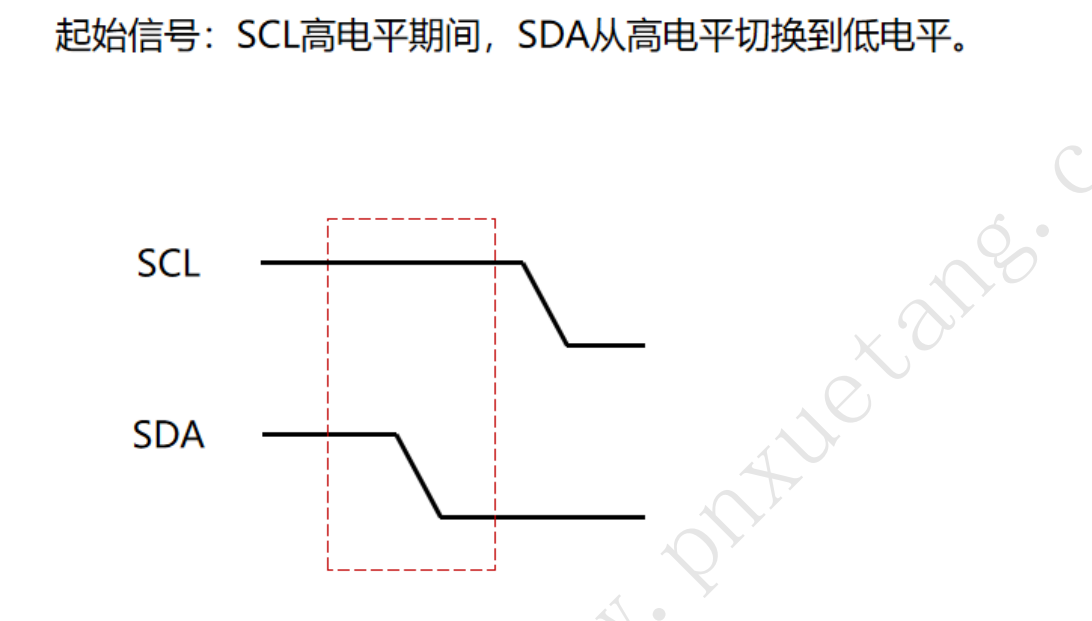

下面实现I2C的起始信号：
代码示范：
cpp
/**
*******************************************************************
* @function 产生IIC起始时序，准备发送或接收数据前必须由起始序列开始
* @param
* @return
* @brief SCL为高电平时，SDA由高电平向低电平跳变，开始传输数据
* 生成下图所示的波形图，即为起始时序
* 1 2 3 4
* __________
* SCL : __/ \_____
* ________
* SDA : \___________
*******************************************************************
*/
static void I2CStart(void)
{
SET_I2C_SDA(); // 1#数据线SDA输出高电平
SET_I2C_SCL(); // 2#时钟线SCL输出高电平
DelayNus(4); // 延时4us
CLR_I2C_SDA(); // 3#数据线SDA输出低电平
DelayNus(4); // 延时4us
CLR_I2C_SCL(); // 4#时钟线SCL输出低电平，保持I2C的时钟线SCL为低电平，准备发送或接收数据
DelayNus(4); // 延时4us
}（1# & 2#）我们知道，I2C在总线空闲时期SCL和SDA都需要保持高电平（硬件实现上SCL/SDA两个引脚都接上了上拉电阻），但为了避免IO口处于不确定状态，我们需要先操作两个IO拉高。

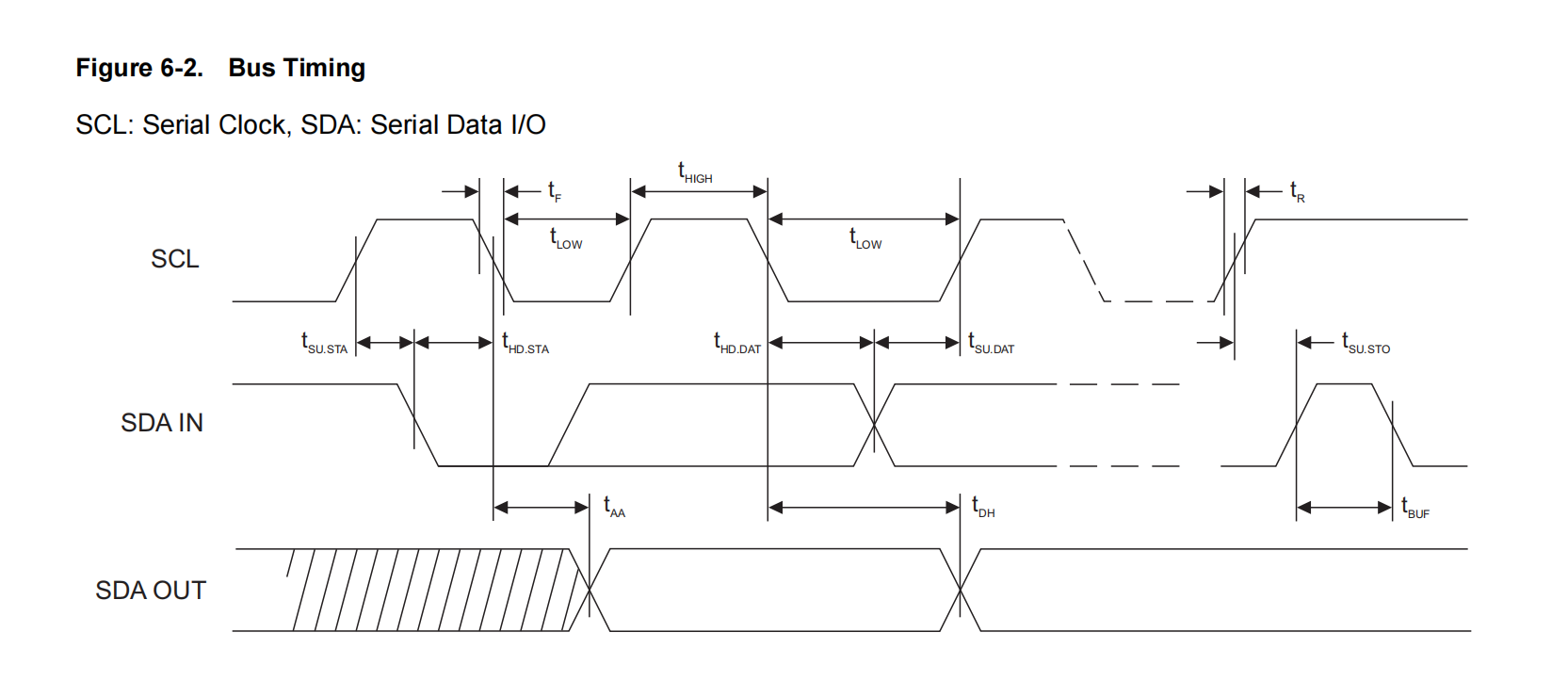

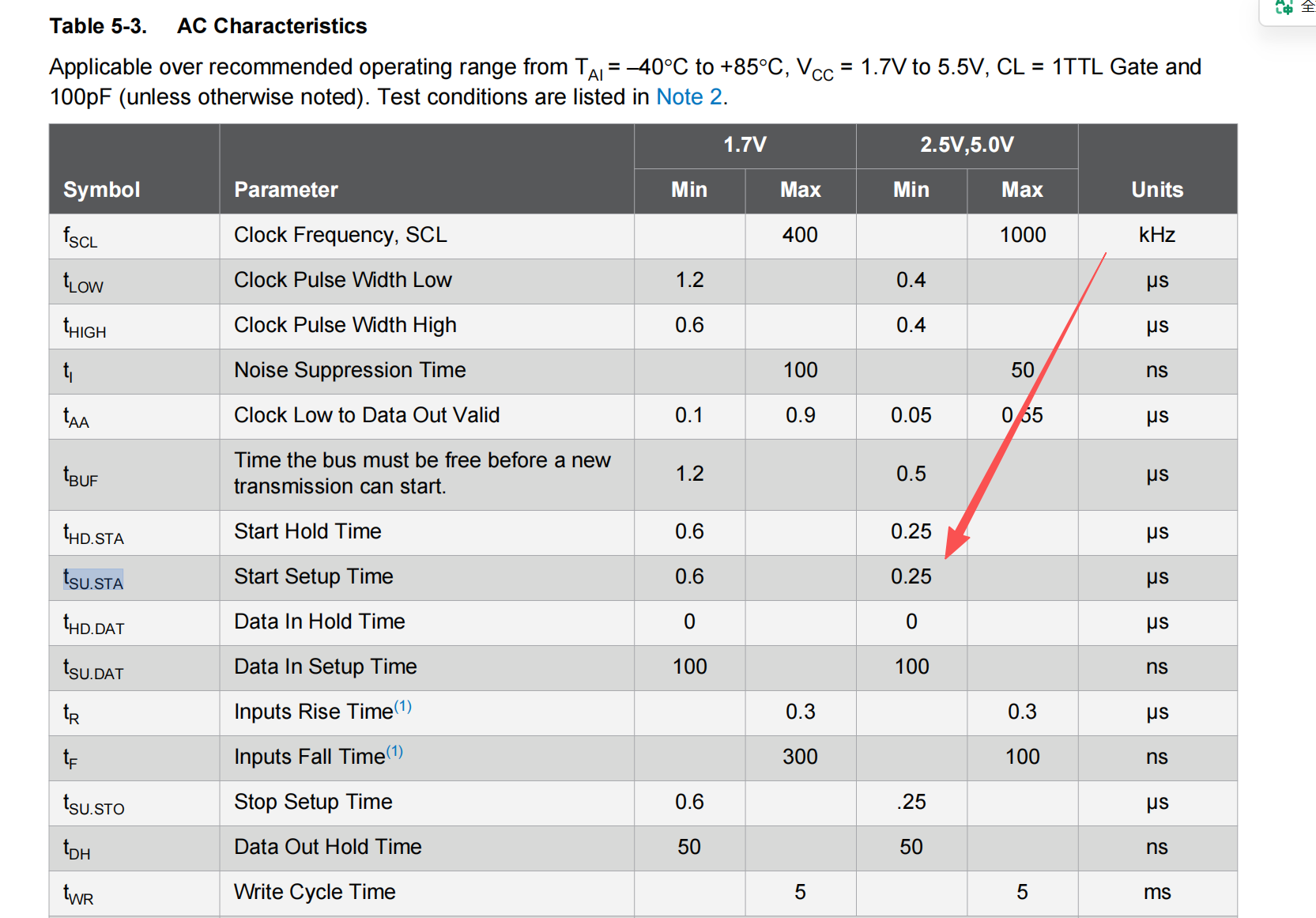

tHD;STA是I2C能够正常建立通信的一个重要指标，它的中文全称叫做起始保持时间，飞利浦在制定IIC规则时约束这个时间典型值为4us，我们实际写代码时必须参考芯片的时序约束，3V3的Vio下只需要0.25us，我们这里规定4us是绰绰有余。
（3#）同样的，在完成SDA由高拉低的操作之后，我们同样提供4us的相位冗余，这是为了满足tHD;STA。
（4#）最后拉低SCL电平，因为正常通信时SDA只可以在SCL低电平时发生跳变，这是为了数据传输做准备。
I2CStop
cpp
/**
*******************************************************************
* @function 产生IIC停止时序
* @param
* @return
* @brief SCL为高电平时，SDA由低电平向高电平跳变，结束传输数据
* 生成下图所示的波形图，即为停止时序
* 1 2 3 4
* _______________
* SCL : ______/
* __ ____________
* SDA: \______/
*******************************************************************
*/
static void I2CStop(void)
{
CLR_I2C_SDA(); // 2#数据线SDA输出低电平
DelayNus(4); // 延时4us
SET_I2C_SCL(); // 3#时钟线SCL输出高电平
DelayNus(4);
SET_I2C_SDA(); // 4#数据线SDA输出高电平，发送I2C总线结束信号
}就不介绍的那么细了，非常推荐初学者用示波器实操一下加深印象。
I2CSendByte
代码示范：
cpp
/**
*******************************************************************
* @function 发送一字节，数据从高位开始发送出去
* @param byte
* @return
* @brief 下面是具体的时序图
* 1 2 3 4
* ______
* SCL: ________/ \______
* ______________________
* SDA: \\\___________________
*******************************************************************
*/
static void I2CSendByte(uint8_t byte)
{
for (uint8_t i = 0; i < 8; i++) // 循环8次，从高到低取出字节的8个位
{
if ((byte & 0x80)) // 2#取出字节最高位，并判断为'0'还是'1'，从而做出相应的操作
{
SET_I2C_SDA(); // 数据线SDA输出高电平，数据位为'1'
} else {
CLR_I2C_SDA(); // 数据线SDA输出低电平，数据位为'0'
}
byte <<= 1; // 左移一位，次高位移到最高位
DelayNus(4); // 延时4us
SET_I2C_SCL(); // 3#时钟线SCL输出高电平
DelayNus(4); // 延时4us
CLR_I2C_SCL(); // 4#时钟线SCL输出低电平
DelayNus(4); // 延时4us
}
}其实很好理解，核心就是参考SCL的电平，**低电平改变数据，高电平采样数据。**在时钟信号实现跳变之前，把SDA要输出的0/1塞到总线上。
I2CReadByte
cpp
/**
*******************************************************************
* @function 读取一字节数据
* @param
* @return 读取的字节
* @brief 下面是具体的时序图
* ______
* SCL: ______/ \___
* ____________________
* SDA: \\\\______________\\\
*******************************************************************
*/
static uint8_t I2CReadByte(void)
{
uint8_t byte = 0; // byte用来存放接收的数据
SET_I2C_SDA(); // 释放SDA
for (uint8_t i = 0; i < 8; i++) // 循环8次，从高到低读取字节的8个位
{
SET_I2C_SCL(); // 时钟线SCL输出高电平
DelayNus(4); // 延时4us
byte <<= 1; // 左移一位，空出新的最低位
if (GET_I2C_SDA()) // 读取数据线SDA的数据位
{
byte++; // 在SCL的上升沿后，数据已经稳定，因此可以取该数据，存入最低位
}
CLR_I2C_SCL(); // 时钟线SCL输出低电平
DelayNus(4); // 延时4us
}
return byte; // 返回读取到的数据
}和上文加粗字体一样，主机（MCU）先释放总线，然后控制SCL切换到高电平之后读取SDA上从机发来的数据。循环内最后切换SCL到低电平并且钳住4us保证Tlow的时序完整性。
I2CWaitAck/I2CSendAck/I2CSendNack
cpp
/**
*******************************************************************
* @function 等待接收端的应答信号
* @param
* @return 1，接收应答失败；0，接收应答成功
* @brief 当SDA拉低后，表示接收到ACK信号，然后，拉低SCL，
* 此处表示发送端收到接收端的ACK
* _______|____
* SCL: | \_________
* _______|
* SDA: \_____________
*******************************************************************
*/
static bool I2CWaitAck(void)
{
uint8_t errTimes = 0;
SET_I2C_SDA(); // 释放SDA总线,很重要
DelayNus(4); // 延时4us
SET_I2C_SCL(); // 时钟线SCL输出高电平
DelayNus(4); // 延时4us
while (GET_I2C_SDA()) // 读回来的数据如果是高电平，即接收端没有应答
{
errTimes++; // 计数器加1
if (errTimes > 250) // 如果超过250次，则判断为接收端出现故障，因此发送结束信号
{
I2CStop(); // 产生一个停止信号
return false; // 返回值为1，表示没有收到应答信号
}
}
CLR_I2C_SCL(); // 表示已收到应答信号，时钟线SCL输出低电平
DelayNus(4); // 延时4us
return true; // 返回值为0，表示接收应答成功
}
/**
*******************************************************************
* @function 发送应答信号
* @param
* @return
* @brief 下面是具体的时序图
* 1 2 3 4 5
* ______
* SCL: ________/ \____________
* __ ______
* SDA: \___________________/
*******************************************************************
*/
void I2CSendAck(void)
{
CLR_I2C_SDA(); // 2#数据线SDA输出低电平
DelayNus(4); // 延时4us
SET_I2C_SCL(); // 3#时钟线SCL输出高电平,在SCL上升沿前就要把SDA拉低，为应答信号
DelayNus(4); // 延时4us
CLR_I2C_SCL(); // 4#时钟线SCL输出低电平
DelayNus(4); // 延时4us
SET_I2C_SDA(); // 5#数据线SDA输出高电平，释放SDA总线,很重要
}
/**
*******************************************************************
* @function 发送非应答信号
* @param
* @return
* @brief 下面是具体的时序图
* 1 2 3 4
* ______
* SCL: ________/ \______
* __ ___________________
* SDA: __/
*******************************************************************
*/
void I2CSendNack(void)
{
SET_I2C_SDA(); // 2#数据线SDA输出高电平
DelayNus(4); // 延时4us
SET_I2C_SCL(); // 3#时钟线SCL输出高电平，在SCL上升沿前就要把SDA拉高，为非应答信号
DelayNus(4); // 延时4us
CLR_I2C_SCL(); // 4#时钟线SCL输出低电平
DelayNus(4); // 延时4us
}在 I2C 里，第 9 个时钟（每个字节 8 位之后的应答位）是收/发双方唯一的握手机制。谁接收数据，谁就在第 9 个时钟给出应答。所以主机（MCU）处于不同数据收发方向时，用的是不同函数接口：
主机发数据（写 EEPROM）→ 从机应答 → 主机用 I2CWaitAck()；
主机收数据（读 EEPROM）→ 主机应答 → 主机用 I2CSendAck() / I2CSendNack()。
