无人机系列-篇三-AI视频识别接入架构与优化

AI 视频识别接入架构与优化：无人机视频流的智能分析

无人机装上摄像头只是「眼睛」，加上 AI 才是「大脑」。但 AI 模型不能直接看 H265 码流，它需要的是一张张图片帧。从视频流到 AI 识别结果，中间有架构选型、性能优化、延迟平衡等一系列问题。本文记录完整的 AI 视频识别接入方案。

一、AI 为什么不能直接「看」视频流

AI 模型（如 YOLO、ResNet）的输入是图像矩阵------RGB 或 YUV 格式的像素数据。而视频流是压缩后的编码数据（H264/H265），本质是一串二进制码流，AI 无法直接处理。

graph LR A[视频流 H264/H265 压缩码流] -->|解码| B[原始图像帧 YUV/RGB 像素矩阵] B -->|推理| C[AI 模型 YOLO / ResNet 等] C --> D[识别结果 目标位置 + 类别 + 置信度]

所以必须在视频流和 AI 模型之间加一个解码环节。这个解码放在哪里、怎么放，就是架构设计的核心问题。

二、三种 AI 接入方案对比

方案一：流前接入（旁路解码）

在视频流推送到 ZLMediaKit 之前，先分一路给 AI 服务：

graph TD A[无人机] --> B[推流端] B --> C[ZLMediaKit 流媒体分发] B --> D[AI 服务 直接解码] D --> E[AI 推理] E --> F[结果回传]

维度	评价
延迟	最低（没有经过流媒体服务器中转）
实现复杂度	高（需要推流端支持分流）
流管理	差（AI 和流媒体是两套独立链路）
适用场景	无人机本地端侧 AI（机载 AI 芯片）

典型场景：大疆 M300 搭载 Jetson Nano，视频在机载芯片上直接解码 + AI 识别，只把识别结果回传到地面，不传视频流。延迟最低，但需要无人机有足够算力。

方案二：流后接入（服务端解码）

视频流先到 ZLMediaKit，AI 服务从 ZLMediaKit 拉流解码：

维度	评价
延迟	中（多一次拉流 + 解码）
实现复杂度	低（AI 服务只需对接 ZLMediaKit 拉流地址）
流管理	好（所有流统一在 ZLMediaKit 管理）
适用场景	服务端集中 AI 分析（推荐）

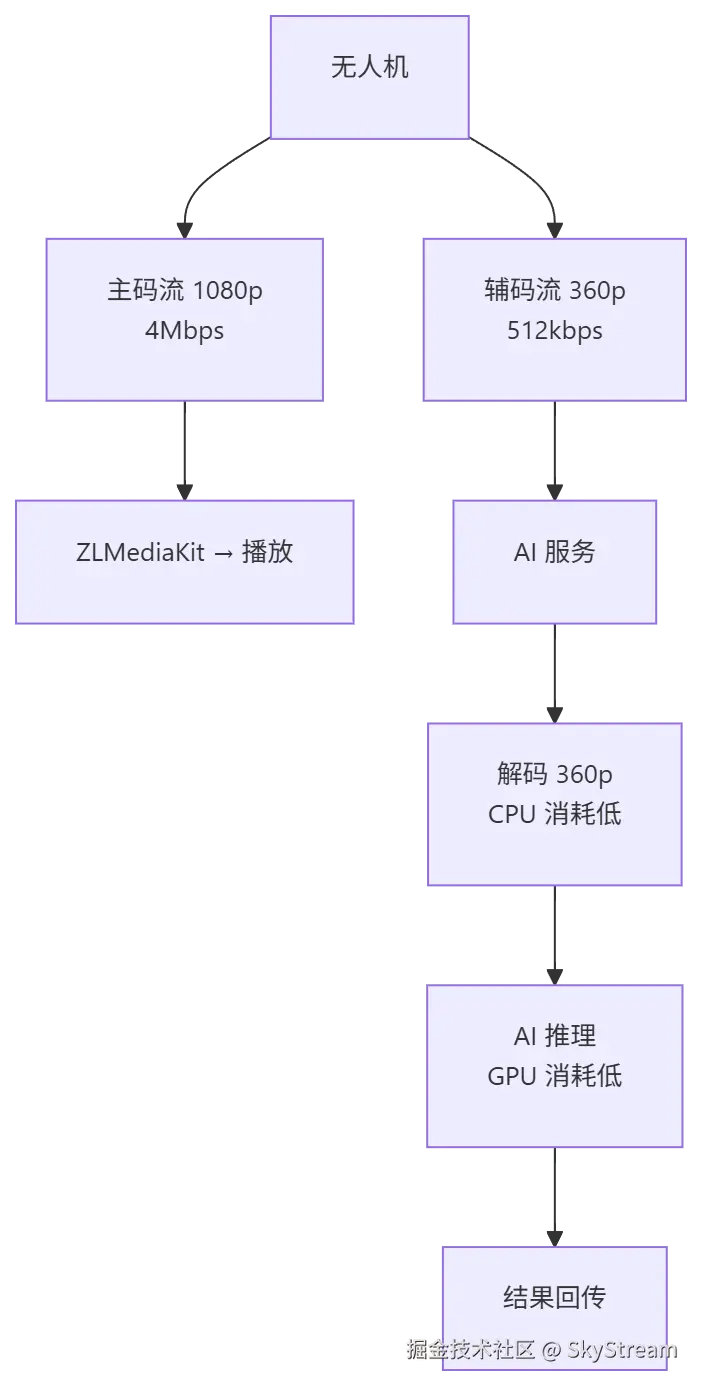

方案三：小流接入（推荐）

大流用于高清播放，小流用于 AI 分析：

维度	评价
延迟	中（同方案二）
GPU 消耗	低（360p 解码 + 推理远省于 1080p）
网络消耗	低（512kbps vs 4Mbps）
识别精度	够用（目标检测 360p 足够）
适用场景	多路无人机并发 AI 分析（强烈推荐）

为什么 360p 够用？

以 YOLOv8 为例，默认输入尺寸 640x640。360p（640x360）缩放到 640x640 后，目标检测精度几乎无损。只有需要识别远处小目标（如电力线巡检中的绝缘子缺陷）才需要 1080p。

三种方案汇总对比

维度	方案一：流前接入	方案二：流后接入	方案三：小流接入
延迟	最低	中	中
GPU 消耗	取决于分辨率	高（1080p）	低（360p）
实现复杂度	高	低	低
多路并发	受限于机载算力	受限于服务器 GPU	最优
推荐度	特殊场景	一般	⭐ 强烈推荐

三、AI 服务架构设计

3.1 整体架构

graph TD A[ZLMediaKit] -->|HTTP-FLV 拉流| B[AI 服务集群] B --> C[流接收模块] C --> D[解码模块 FFmpeg / NVDEC] D --> E[推理模块 YOLO + TensorRT] E --> F[结果处理模块] F --> G[Kafka / Redis 结果回传] F --> H[WebSocket 实时推送前端] F --> I[数据库 历史记录]

3.2 技术选型

模块	选型	说明
流拉取	FFmpeg / OpenCV	从 ZLMediaKit 拉 HTTP-FLV 或 RTSP
视频解码	NVDEC（GPU）/ FFmpeg（CPU）	GPU 解码性能高 10 倍
AI 推理	TensorRT	比 PyTorch 推理快 3-5 倍
AI 模型	YOLOv8 / YOLOv5	目标检测主流选择
结果回传	Kafka + WebSocket	Kafka 做异步解耦，WebSocket 做实时推送
部署	Docker + GPU	容器化部署，GPU 直通

四、解码实战：从视频流到图像帧

4.1 FFmpeg 拉流解码（CPU 版）

python 复制代码

import subprocess
import numpy as np

def decode_stream(stream_url):
    """
    从 ZLMediaKit 拉流并解码为图像帧
    """
    # FFmpeg 命令：拉流 → 解码 → 输出原始 YUV 帧
    cmd = [
        'ffmpeg',
        '-i', stream_url,              # 输入流地址
        '-f', 'rawvideo',              # 输出格式：原始视频
        '-pix_fmt', 'bgr24',           # 像素格式：BGR（OpenCV 兼容）
        '-s', '640x360',               # 分辨率
        '-r', '15',                    # 帧率（AI 不需要 30fps，15fps 够用）
        '-'                            # 输出到 stdout
    ]

    pipe = subprocess.Popen(cmd, stdout=subprocess.PIPE, bufsize=10**8)

    frame_size = 640 * 360 * 3  # BGR24 = 3 bytes per pixel

    while True:
        raw_frame = pipe.stdout.read(frame_size)
        if len(raw_frame) != frame_size:
            break

        # 转换为 numpy 数组
        frame = np.frombuffer(raw_frame, dtype=np.uint8).reshape((360, 640, 3))

        yield frame

    pipe.terminate()

# 使用
for frame in decode_stream('http://server:8080/uav/uav_001_sub.live.flv'):
    # frame 就是解码后的图像帧，可以直接送入 AI 模型
    results = model(frame)

4.2 GPU 硬件解码（NVDEC）

多路并发时，CPU 解码扛不住，必须用 GPU：

python 复制代码

def decode_stream_gpu(stream_url):
    """
    使用 NVDEC 硬件解码
    """
    cmd = [
        'ffmpeg',
        '-hwaccel', 'cuda',           # 启用 CUDA 硬件加速
        '-hwaccel_output_format', 'cuda',
        '-i', stream_url,
        '-f', 'rawvideo',
        '-pix_fmt', 'bgr24',
        '-s', '640x360',
        '-r', '15',
        '-c:v', 'h264_cuvid',         # 使用 CUVID 硬件解码器
        '-'
    ]
    # 后续逻辑同上

4.3 性能对比

方案	单路 CPU/GPU 占用	10 路并发	说明
CPU 解码 1080p	40% CPU	不可行	单路就吃掉近半核
CPU 解码 360p	8% CPU	80% CPU	勉强可行
NVDEC 解码 1080p	2% GPU	20% GPU	轻松
NVDEC 解码 360p	0.5% GPU	5% GPU	极轻量

结论：小流 + NVDEC 硬件解码，是多路并发的最优组合。

五、AI 推理实战：YOLO + TensorRT

5.1 为什么用 TensorRT

推理方式	1080p 单帧延迟	说明
PyTorch（FP32）	45-60ms	开发调试用
ONNX Runtime（FP32）	30-40ms	比 PyTorch 快
TensorRT（FP16）	8-12ms	生产环境推荐
TensorRT（INT8）	4-6ms	精度略降，速度最快

TensorRT 针对具体 GPU 做了内核级优化，推理速度比原生 PyTorch 快 5-8 倍。

5.2 模型转换流程

css 复制代码

graph LR
    A[YOLOv8 PyTorch<br/>.pt] -->|导出| B[ONNX<br/>.onnx]
    B -->|TensorRT 编译| C[TensorRT Engine<br/>.engine]
    C --> D[推理部署]

ini 复制代码

from ultralytics import YOLO

# 1. 导出 ONNX
model = YOLO('yolov8s.pt')
model.export(format='onnx', imgsz=640, simplify=True)

# 2. 转换为 TensorRT Engine（命令行）
# trtexec --onnx=yolov8s.onnx --saveEngine=yolov8s.engine --fp16

5.3 推理代码

python 复制代码

import tensorrt as trt
import pycuda.driver as cuda
import numpy as np

class TRTInference:
    def __init__(self, engine_path):
        self.runtime = trt.Runtime(trt.Logger())
        with open(engine_path, 'rb') as f:
            self.engine = self.runtime.deserialize_cuda_engine(f.read())
        self.context = self.engine.create_execution_context()

        # 分配 GPU 内存
        self.d_input = cuda.mem_alloc(1 * 3 * 640 * 640 * 4)  # FP32
        self.d_output = cuda.mem_alloc(1 * 84 * 8400 * 4)
        self.stream = cuda.Stream()

    def infer(self, input_image):
        # 预处理：resize + normalize + NCHW
        input_data = self.preprocess(input_image)

        # 拷贝到 GPU
        cuda.memcpy_htod_async(self.d_input, input_data, self.stream)

        # 推理
        self.context.execute_async_v2(
            bindings=[int(self.d_input), int(self.d_output)],
            stream_handle=self.stream.handle
        )

        # 拷贝回 CPU
        output = np.empty(1 * 84 * 8400, dtype=np.float32)
        cuda.memcpy_dtoh_async(output, self.d_output, self.stream)
        self.stream.synchronize()

        # 后处理：NMS
        return self.postprocess(output)

# 使用
trt_model = TRTInference('yolov8s.engine')

for frame in decode_stream_gpu('http://server:8080/uav/uav_001_sub.live.flv'):
    results = trt_model.infer(frame)
    # results: [{class: 'person', confidence: 0.92, bbox: [x,y,w,h]}, ...]

六、延迟优化策略

6.1 完整链路延迟拆解

less 复制代码

graph LR
    A[设备编码<br/>~50ms] --> B[网络传输<br/>~100ms]
    B --> C[ZLMediaKit 接收<br/>~10ms]
    C --> D[AI 拉流<br/>~50ms]
    D --> E[解码<br/>~20ms]
    E --> F[AI 推理<br/>~10ms]
    F --> G[结果回传<br/>~30ms]

    style A fill:#ff9999
    style B fill:#ff9999
    style E fill:#99ccff
    style F fill:#99ccff

环节	延迟	可优化空间
设备编码	50ms	低（硬件决定）
网络传输	100-300ms	中（取决于网络质量）
ZLMediaKit 接收	10ms	低
AI 拉流	30-50ms	中（用本地拉流降低）
解码	10-20ms	低（已用 GPU）
AI 推理	8-12ms	低（已用 TensorRT）
结果回传	20-50ms	中（用 WebSocket）
总计	230-500ms

6.2 关键优化点

优化一：降低 AI 分析帧率

AI 不需要 30fps 全量分析。对于目标检测，5-10fps 完全够用：

ini 复制代码

frame_count = 0
for frame in decode_stream_gpu(stream_url):
    frame_count += 1
    if frame_count % 3 != 0:  # 每3帧分析1次，约10fps
        continue
    results = trt_model.infer(frame)

帧率从 30fps 降到 10fps，GPU 占用降低 66%，延迟不变（因为单帧推理速度没变，但排队少了）。

优化二：AI 服务与 ZLMediaKit 同机部署

拉流延迟从 50ms 降到 5ms（本地 loopback）：

复制代码

跨机拉流：30-50ms
同机拉流：3-5ms

但要注意 GPU 资源争抢，ZLMediaKit 的转码和 AI 推理共享同一张 GPU 时需要做好资源隔离。

优化三：异步管道

解码和推理并行，不要串行等待：

ini 复制代码

import threading
from queue import Queue

frame_queue = Queue(maxsize=3)  # 最多缓存3帧

# 线程1：持续解码
def decode_thread():
    for frame in decode_stream_gpu(stream_url):
        if not frame_queue.full():
            frame_queue.put(frame)

# 线程2：持续推理
def infer_thread():
    while True:
        frame = frame_queue.get()
        results = trt_model.infer(frame)
        send_result(results)

threading.Thread(target=decode_thread, daemon=True).start()
threading.Thread(target=infer_thread, daemon=True).start()

6.3 优化效果对比

优化措施	端到端延迟	GPU 占用
优化前（30fps + 跨机 + 串行）	500-800ms	45%
降帧率（10fps）	500-800ms	18%
同机部署	450-700ms	18%
异步管道	300-400ms	18%
全部优化	300-400ms	18%

七、多路并发 AI 分析

7.1 GPU 资源规划

GPU 型号	显存	NVDEC 数量	可并发路数（360p + YOLOv8s）	参考价格
RTX 3060	12GB	2	8-10 路	¥2500
RTX 4060	8GB	1	6-8 路	¥2800
RTX 4090	24GB	3	20-25 路	¥16000
A10	24GB	4	25-30 路	¥30000+

注意：NVDEC 数量比显存更关键。一张 RTX 4060 虽然只有 8GB 显存，但 NVDEC 限制为 1 路，多路解码会排队。RTX 3060 有 2 个 NVDEC，反而更适合多路场景。

7.2 多路调度策略

python 复制代码

class MultiStreamScheduler:
    def __init__(self, max_concurrent=8):
        self.max_concurrent = max_concurrent
        self.active_streams = {}  # stream_id -> inference_thread

    def add_stream(self, stream_id, stream_url):
        if len(self.active_streams) >= self.max_concurrent:
            # 超过并发上限，排队等待
            return False, "GPU 资源已满，请稍后重试"

        thread = InferenceThread(stream_id, stream_url)
        thread.start()
        self.active_streams[stream_id] = thread
        return True, "已启动 AI 分析"

    def remove_stream(self, stream_id):
        if stream_id in self.active_streams:
            self.active_streams[stream_id].stop()
            del self.active_streams[stream_id]

7.3 结果回传与业务联动

AI 识别结果需要实时推送到前端，同时持久化到数据库：

css 复制代码

# 识别结果处理
def handle_result(stream_id, detections):
    # 1. WebSocket 实时推送到前端
    websocket_manager.broadcast(stream_id, {
        "type": "ai_detection",
        "stream_id": stream_id,
        "detections": detections,
        "timestamp": time.time()
    })

    # 2. 重要事件写入数据库（如检测到人、车）
    important_events = [d for d in detections if d['confidence'] > 0.8]
    if important_events:
        db.save_event(stream_id, important_events)

    # 3. 触发告警（如禁区入侵）
    if has_intrusion(detections):
        alert_service.send_alert(stream_id, "检测到禁区入侵")

八、总结

决策点	推荐方案	核心理由
AI 接入方式	小流接入	省 GPU、省网络、精度够用
解码方式	NVDEC 硬件解码	比 CPU 快 10 倍
推理引擎	TensorRT FP16	比 PyTorch 快 5-8 倍
分析帧率	10fps	目标检测不需要 30fps
部署方式	与 ZLMediaKit 同机	降低拉流延迟
多路并发	按 NVDEC 数量规划	NVDEC 比 GPU 更关键

核心原则：用最小的算力做最多的事。小流降低解码开销，降帧率降低推理开销，TensorRT 加速单帧推理，异步管道消除等待。每个环节省一点，整体就能多扛几路。

上一篇 ：无人机系列-篇二-ZLMediaKit多路流管理与分发

系列完结：三篇文章覆盖了无人机视频云平台从采集编码、流管理分发到 AI 智能分析的完整技术链路。如果这个系列对你有帮助，欢迎点赞收藏，后续会分享更多无人机 + AI 的实战经验。

有问题评论区交流 🚀
