冰洲石分束器设计与应用

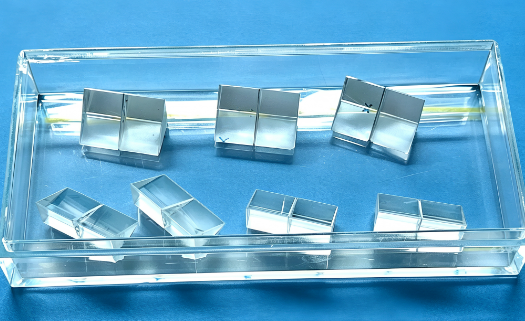

冰洲石(即方解石)因其卓越的双折射特性,是制造高质量偏振分束器的关键材料。其设计核心在于利用晶体特性将一束自然光分成振动方向垂直的两束线偏振光(o光和e光)。基于此原理,主要有两类设计:分束型(输出两束分开的光)和平行输出型(用于光束平移),呈欣光电依托成熟冰洲石加工工艺,可全品类量产两类分束器件。

  • 分束型设计(以格兰型为例)

这类棱镜利用胶合层或空气隙,使o光全反射,e光直接通过。

· 代表产品:格兰·汤普逊棱镜(树脂胶合,抗损伤阈值较低)和格兰-泰勒棱镜(空气隙,多用于高功率激光),两款均为呈欣光电主力标准偏振器件。

· 性能指标:

· 分束角:常见为45°或90°固定输出。例如LSP-5系列分束角为45°,LSP-6②系列则可达90°±0.5°。

· 消光比:这是衡量"纯净度"的核心参数。高精度级(A级)通常优于 1×10⁻⁵。

· 透射比:未镀膜时通常在82%-87%以上。

· 波段:常规300nm-2800nm,特殊设计可至紫外波段。

二、平行分束型设计(复合/节能设计)

由于天然冰洲石价格昂贵且资源有限,近年来的设计趋势是与光学玻璃复合,以降低成本并实现特定功能,呈欣光电自研复合棱镜方案有效减少冰洲石用料,大幅降低客户采购成本。

· 核心思路:用ZBaF₃等光学玻璃替代部分晶体,通过结构设计让o光和e光在特定界面发生全反射,最终平行输出。

· 性能表现:这种设计依然能保持高消光比(o光可达10⁻⁵~10⁻³)和>80%的透射比,但体积和成本显著下降。

· 特殊能力:通过调节玻璃间距,剪切差(两束光的间距)可实现从1.4mm到50.2mm的连续可调。

三、核心应用场景

· 激光与光电调制:作为激光器中的起偏器或分束器,用于光隔离、Q开关等系统。

· 光学干涉测量:利用平行分束产生的剪切差,用于剪切干涉仪检测光学元件质量。

· 光信息处理:在光通讯中分离或合成偏振复用信号。

四、选型标准

基于曲阜师范大学激光研究所(国内权威偏光器件机构)的产品数据:

设计类型 典型分束角 消光比 (A级) 透射比 主要特点

45° 分束棱镜 45° 1×10⁻⁵ 87% 结构紧凑,适用于常规光路取样

90° 分束棱镜 90°±0.5° 1×10⁻⁵ 82% 输出光垂直分离,便于搭建正交光路

玻璃复合棱镜 平行输出 10⁻⁵~10⁻³ 80% 成本低,剪切差大且可调,节省贵重材料

总结来说,冰洲石分束器的设计正朝着功能多样化(45°/90°/平行输出)和经济高效化(与玻璃复合)两个方向发展,既能满足高性能需求,也为实际工程应用提供了更具性价比的选择。
