本文研究MAB建模规范中关于Simulink外观规范的条目和含义。Matlab版本为2026a。
1 Simulink外观规范

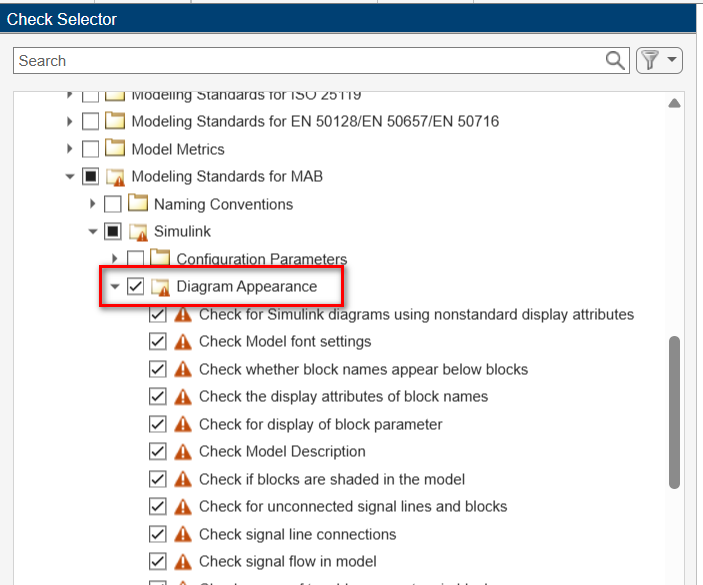

MAB建模规范中对模型的外观做了一些要求，主要目的是增强Simulink模型的可读性，便于项目上的review和评审。该部分配置位于Model Advisor → Modeling Standards for MAB → Simulink → Diagram Appearance，如下图所示。
该分类下条目较多，后文重点研究若干个对开发有较大帮助的检查项目。
2 重点检查项详解
2.1 Check for display of block parameter
该检查项用于检测模块的非默认参数是否被显示出来。例如下图示例中，在Gain模块中填写了一个参数，但是没有在模块外部显示这个参数。

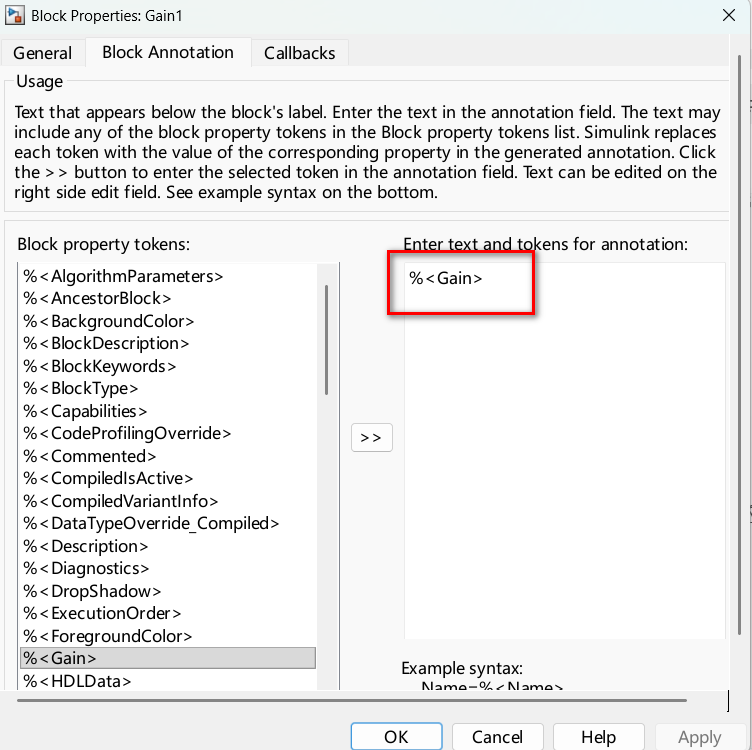

在评审模型时就需要双击打开Gain模块的配置面板才可以看到。如果在模块的属性面板将其显性设置出来，就可以很直观地看到了，如下图所示。
在模块地外部也会显示出具体地放大倍数值，可以有效地帮助检查和评审模型。
2.2 Check for unconnected signal lines and blocks

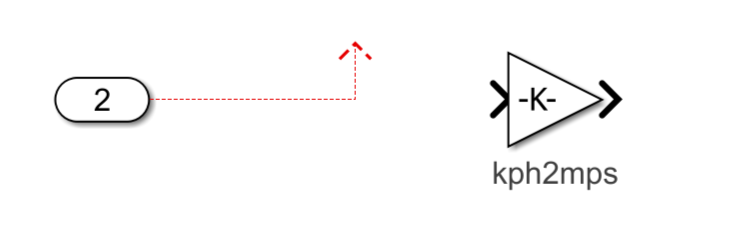

该检查项用于检测没有被连接上的信号或者模块。在下图中，没有将输入的端口连接到Gain模块上。

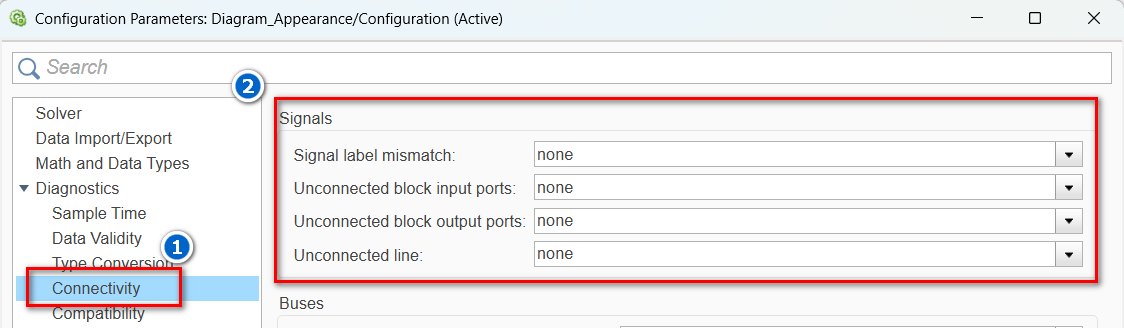

此项有很高的检查价值，因为该错误会导致功能逻辑错误，以至于生成嵌入式代码时产生变量未被正确赋值。另外，通过模型诊断配置中，将未连接的信号配置为error，也可以规避此类问题，如下图所示。
2.3 Check signal flow in model

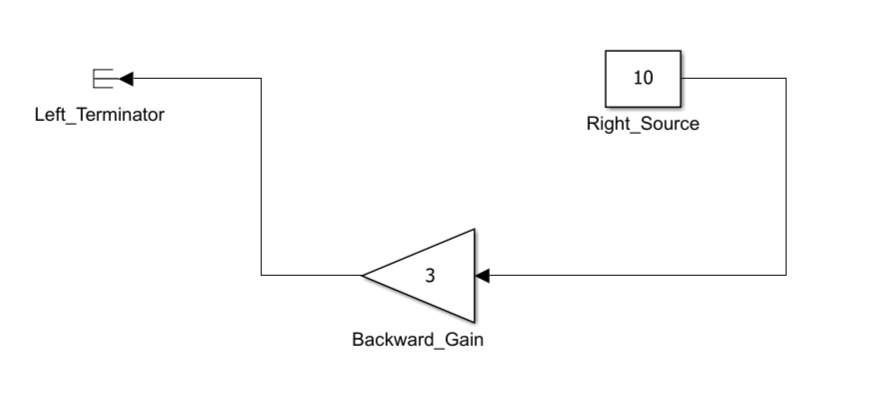

该检查项用于检测数据流是否从左向右以及从上到下。在下图的模型中，输入信号源在右侧，输出信号在左侧，且Gain模块的朝向是反的。
该检查项目为工程建模中的默认习惯，有助于更好地理解信号流向。
2.4 Check for consistency in model element names

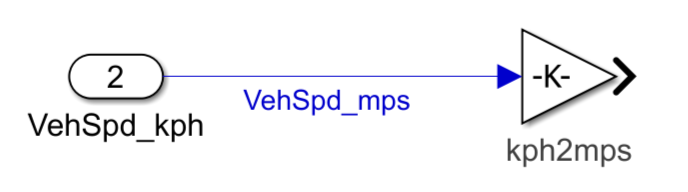

该检查项用于检测信号标签名和端口名是否一致。在下图的模型中，Inport的名称为VehSpd_kph，但是与之相连的信号标签是VehSpd_mps。
此检查项有很高的工程价值，因为在开发中极易出现信号接错的问题，通过该检查项可以尽早规避。
2.5 Mixing basic blocks and subsystems
该检查项用于检测模型的同一层级是否同时使用基本模块和子系统。如下图所示，数据从输入Port经过Gain模块再流入子系统中，这里的Gain模块和子系统就处于同一层级。
该做法会混淆架构层和算法逻辑层，因此检查会报错。注意，Delay模块和From Goto等模块不受此规则影响。
3 总结
MAB检查的Simulink外观规范主要是为了规范模型样式，但是本文所说的几个重点项目也直接影响到了算法逻辑开发，应尽量遵守。
