3d-Kagome Kondo体系
ARXIV 2025
CsCr₆Sb₆ 3d-KagomeKondo体系
Emergent Dynamical Kondo Coherence and Competing Magnetic Order in a Correlated Kagome Flat-Band Metal
导读：CsCr₆Sb₆是首个在3d电子Kagome体系中实现Kondo物理的材料。ARPES揭示费米面处超平带（带宽~40 meV），μSR探测到短程磁序（TN~80 K）但无长程序，DMFT计算揭示TN处Kondo相干性的反常跳跃式恢复。该工作为理解平带驱动Kondo效应和量子临界性提供了新平台。
【一、前言背景】
Kagome晶格中的Kondo物理：从4f到3d
• 传统Kondo晶格：4f/5f电子体系（Ce, Yb, U基化合物），局域f电子被巡游电子屏蔽，形成重费米子液体或Kondo绝缘体
• 近年来突破：3d过渡金属体系中也发现Kondo效应------NaCuO₂, FeSe, Nb₃Cl₈等
• Kagome平台的特殊性：平带+几何阻挫+强关联，为Kondo物理提供全新维度
• 关键问题：在3d电子Kagome体系中，Kondo屏蔽与磁有序如何竞争？平带如何影响Kondo相干性？
CsCr6Sb₆：首个3d-Kagome Kondo体系
• 结构：菱方R-3m，双层Kagome网络（Cr₆Sb₆）ABC堆叠，Cs层间插层
• 与CsCr₃Sb₅对比：CsCr₃Sb₅为单层Kagome（P6/mmm），CsCr₆Sb₆为双层Kagome网络
• 超平带：带宽~40 meV，钉扎在费米面------极端电子局域化
• Kondo能隙：10-15 meV------相干磁矩屏蔽的标志
• 短程磁序：TN~80 K处μSR检测到短程磁有序，但无长程序------量子临界区
• 输运：-lnT行为（Kondo散射），TK~15 K以下Kondo单态部分形成
核心科学问题
• 平带Kondo：超平带如何影响Kondo屏蔽的相干性？与传统4f Kondo有何不同？
• 磁性竞争：为何短程有序无法发展为长程序？亚meV能量差异的竞争磁构型
• 相干-非相干crossover：TN处Kondo相干性的恢复------Kondo行为的反常标志
• 多方法协同：ARPES（电子结构）+μSR（磁性）+DFT+DMFT（理论）四位一体
▸ 传统Kondo: J_K = V²/|ε_f|, TK ~ W exp(-1/ρJ_K) --- 局域f电子被巡游电子屏蔽▸ 平带Kondo: 平带电子既是局域的(实空间)又是巡游的(k空间) --- 自洽Kondo屏蔽▸ DFT+DMFT: DFT提供能带输入→Wannier投影→DMFT自能修正→谱函数+自能分析▸ 关键参数: U~3-5 eV, J_H~0.8 eV, 有效质量增强m*/m_band≈3-5, Kondo能隙10-15 meV▸ 量子临界: TN~80 K短程磁序 ↔ TK~15 K Kondo屏蔽 --- 非费米液体行为
【知识扩展】周期性Anderson模型：Kondo晶格的理论基石
• 提出背景：Anderson (PR 1961) 提出单杂质模型解释稀磁合金中的局域磁矩形成。周期性Anderson模型（PAM）将其推广到晶格。
• 哈密顿量：H=Σε_k c†c + Σε_f f†f + VΣ(c†f+h.c.) + UΣn_f↑n_f↓。三项分别描述巡游电子、局域电子、杂化、Hubbard排斥。
• 大N极限：当轨道简并度N→∞时，PAM可严格求解→Kondo屏蔽+重费米子液体。N=1（单轨道）时需数值方法（DMFT）。
• 本文应用：CsCr₆Sb₆中Cr 3d轨道扮演局域f电子角色，Kagome平带提供巡游电子------但平带电子本身也是Cr 3d，形成"自洽Kondo"。
• 经典参考：Anderson, PR 124, 41 (1961); Coleman, "Heavy Fermions" (2007); Hewson, "The Kondo Problem to Heavy Fermions" (1993)。
【二、研究方法】
实验方法：多探针协同

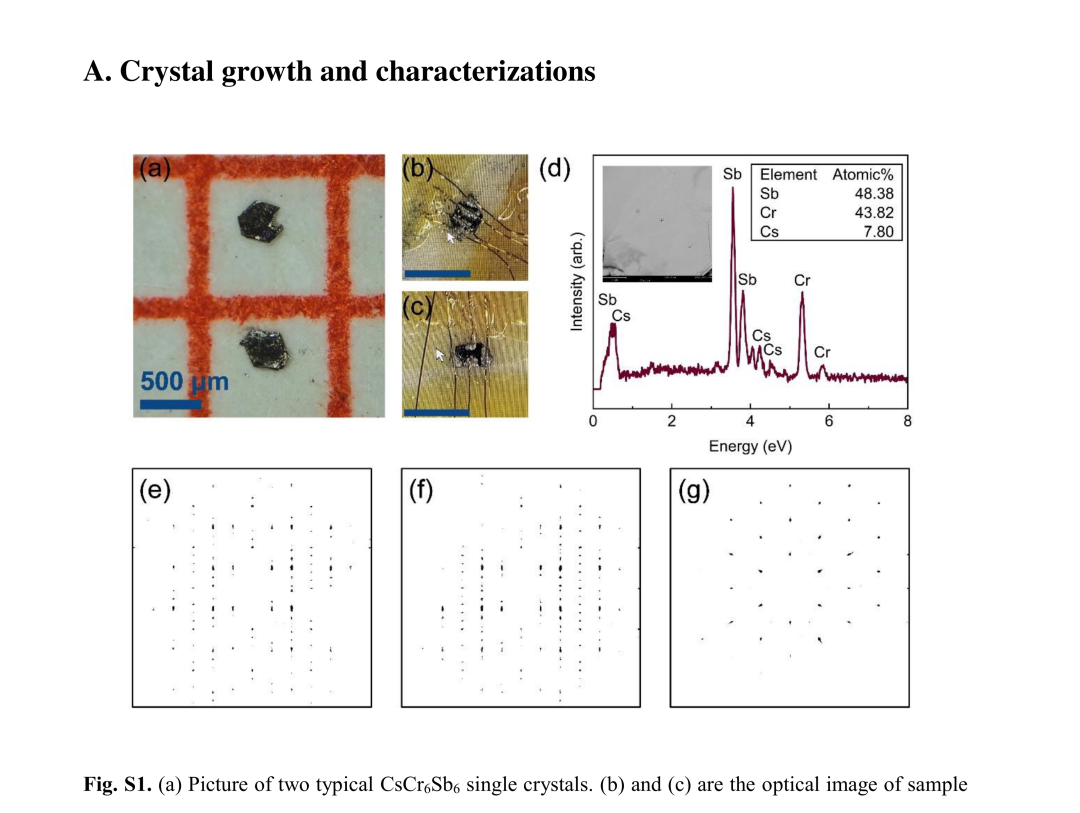

• 单晶生长：自助熔法，高质量CsCr₆Sb₆单晶
• ARPES：角分辨光电子能谱，探测费米面附近平带色散和关联效应
• ZF-μSR：零场μ子自旋弛豫，探测局域磁矩和短程/长程磁序
• 磁输运：电阻率、磁阻、霍尔效应，提取Kondo散射和载流子动力学
• 磁化率：SQUID测量，Curie-Weiss分析和磁转变温度
• 高压：高压电输运调控Kondo行为
理论方法：DFT+DMFT
• DFT：VASP，GGA-PBE泛函，赝势平面波方法
• DMFT：动力学平均场理论，处理强关联的局域自能修正
• 自能分解：Σ(ω)=Σ_static+Σ_dyn(ω)，静态部分给出能带重整化，动态部分给出准粒子寿命
• 有效质量增强：m*/m_band≈3-5------表明强关联效应
• 磁构型计算：比较多种竞争磁序的基态能量差（亚meV量级）

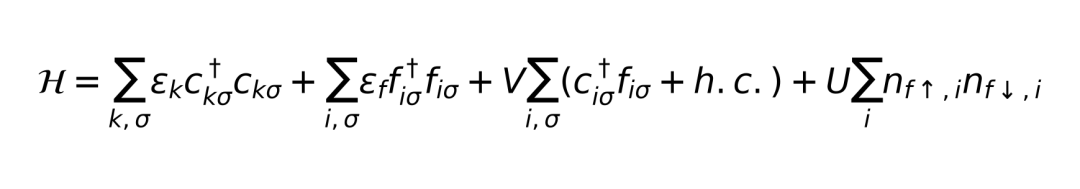

周期性Anderson模型哈密顿量。c†{kσ}在金属位点产生巡游电子，f†{iσ}在Cr位点产生局域电子，V为杂化强度，U为Hubbard相互作用。
【三、实验结果】
【3.1 基本物性与Kondo输运】

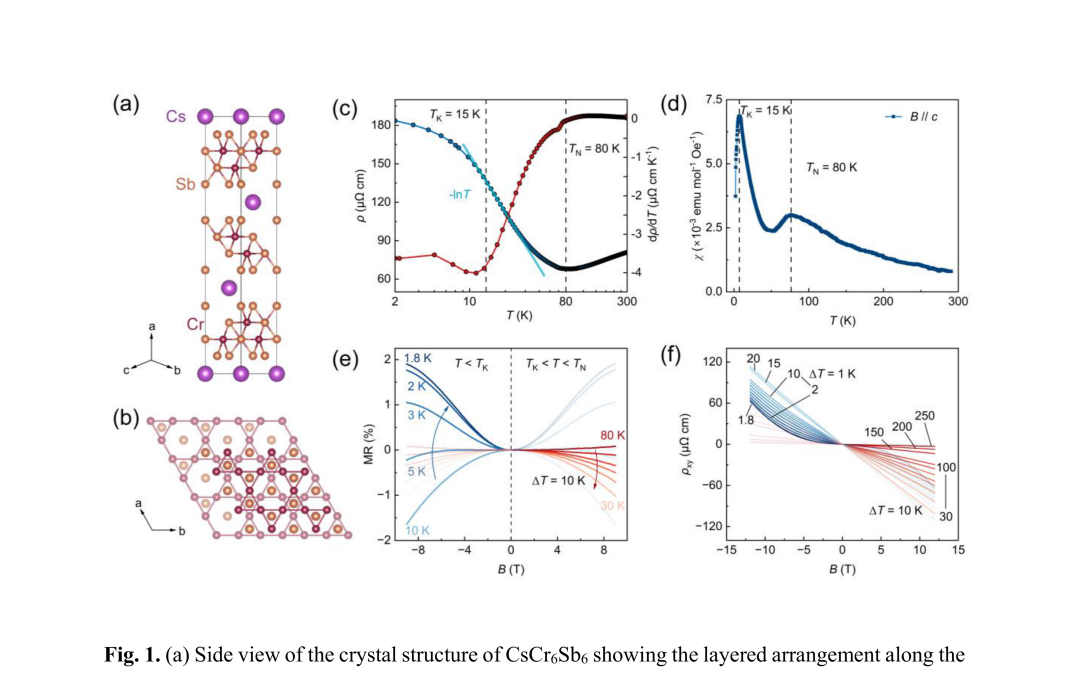

图1 | CsCr₆Sb₆的晶体结构与Kondo输运。(a) 侧视图：双层Kagome网络沿c轴ABC堆叠。(b) 俯视图：几何阻挫的Cr子晶格。(c) 面内电阻率ρ(T)（蓝色）和导数dρ/dT（红色）：TN=80 K处尖锐变化标志短程磁序，低温上升→Kondo散射，青色虚线为-lnT拟合。(d) 磁化率χ(T)（H=2 kOe, H//c）：Curie-Weiss行为→TN以下增强自旋关联→TK以下Kondo单态形成。(e) 磁阻MR和(f) 霍尔电阻率：MR从正到负的crossover，负MR在TK附近峰值。
Kondo输运的定量分析
• ρ(T)模型：ρ(T)=aT⁵+cρ₀-cρ₁lnT------aT⁵为反常声子电阻，-lnT为Kondo自旋翻转散射
• TN=80 K：电阻率极小值，短程磁序起始------dρ/dT突变
• TK~15 K：低温上翻转平，Kondo单态部分形成------Kondo温度

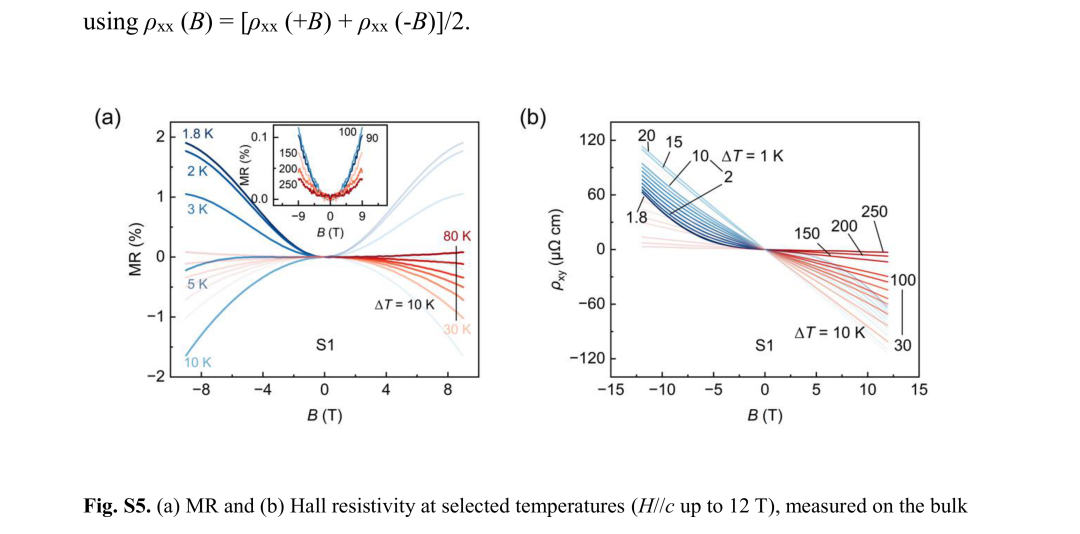

• 磁阻MR：TN以下正→负crossover------磁场抑制自旋无序散射
• 负MR在TK附近峰值→回正------Kondo屏蔽与场致自旋极化的竞争

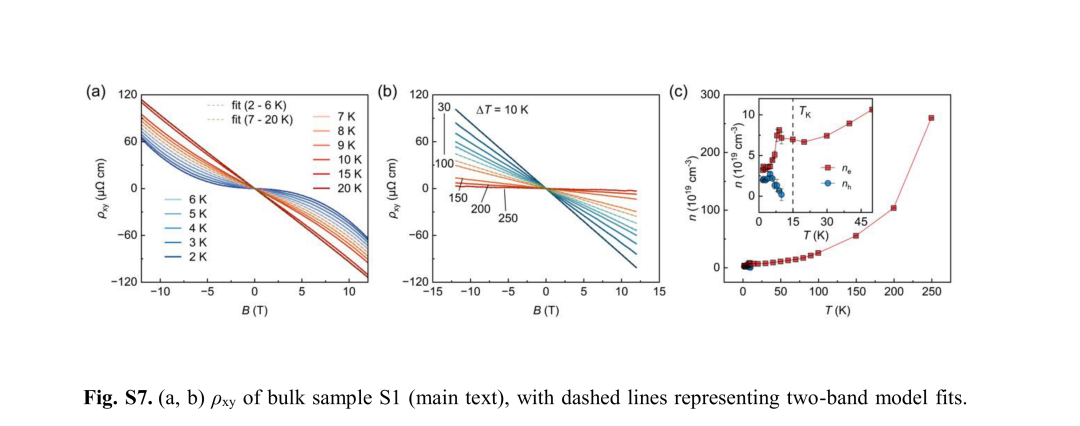

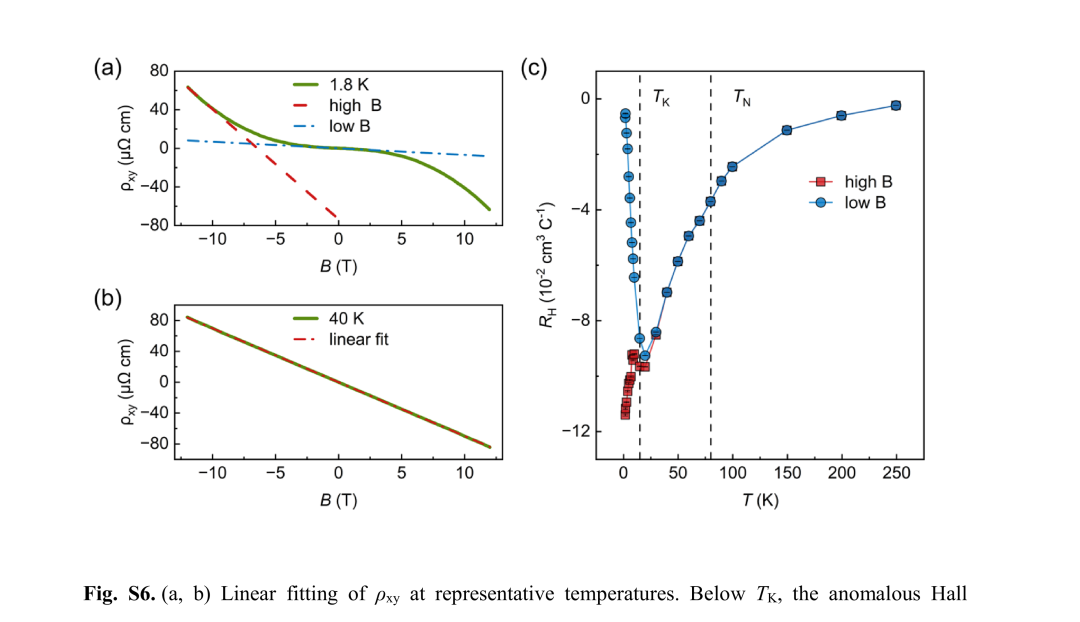

• 非线性霍尔效应：TK以下多带行为，载流子密度被电子关联调控
CsCr₆Sb₆低温电阻率的唯象模型。aT⁵项描述反常声子散射，-lnT项为Kondo自旋翻转散射的特征标志。

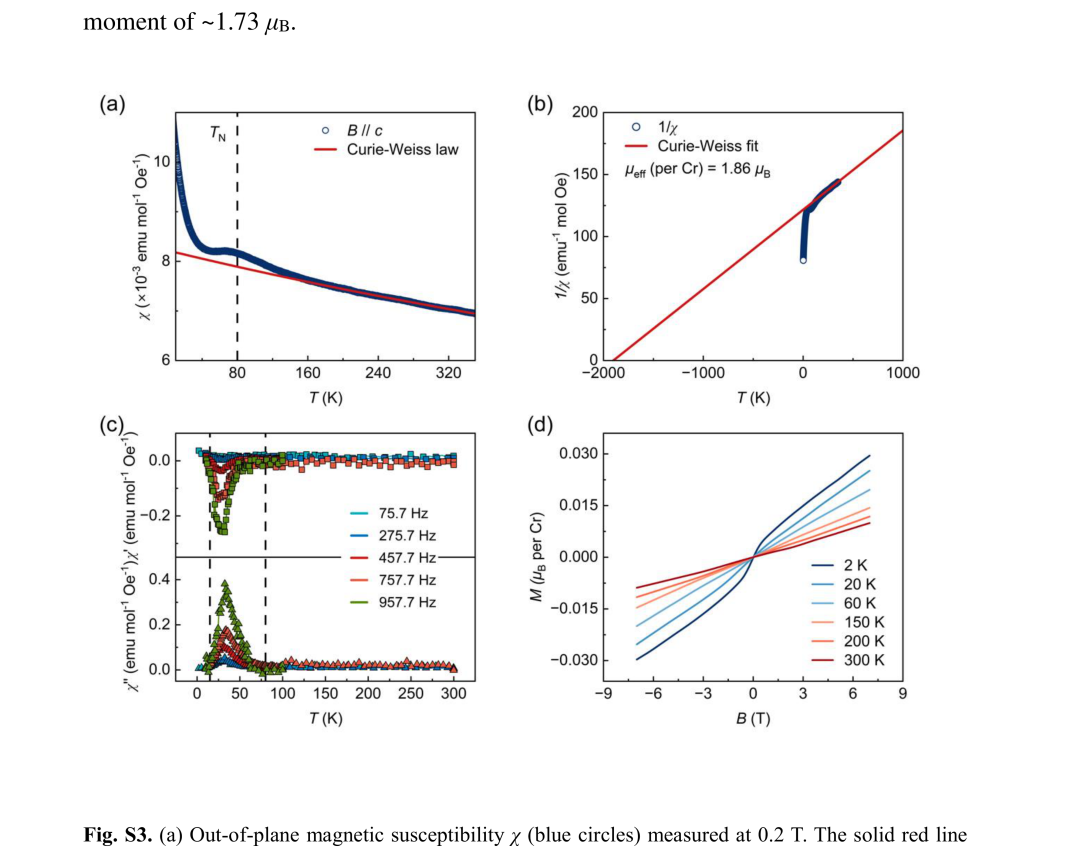

磁化率与磁性
• 高温Curie-Weiss：有效磁矩μ_eff，Weiss温度Θ_CW------强反铁磁耦合
• TN以下：自旋关联增强，磁化率偏离Curie-Weiss
• TK以下：磁化率受抑制→Kondo单态形成减少自由磁矩
• 关键特征：短程有序但无长程序------量子涨落/阻挫效应
【3.2 ARPES：平带电子结构】

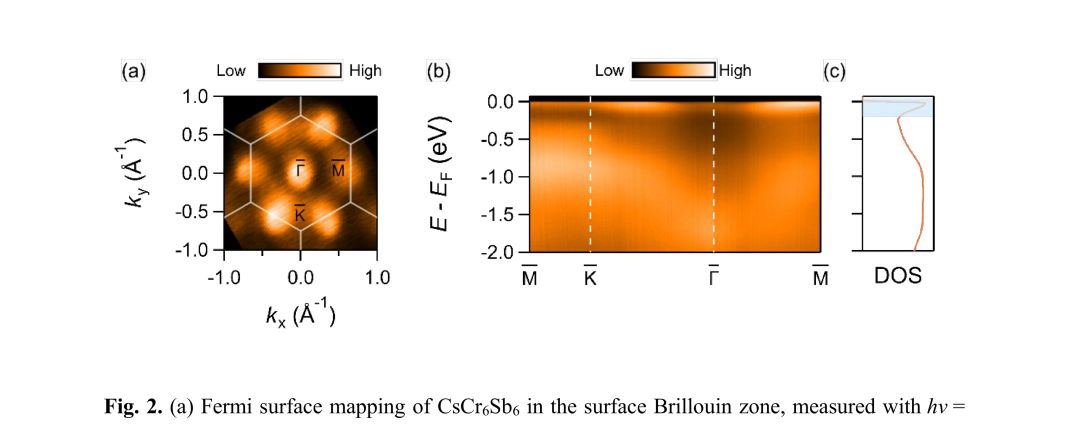

图2 | ARPES揭示的平带电子结构。(a) 费米面映射：六重对称的费米面轮廓。(b-c) 沿高对称方向的能带色散：EF处孤立平带，带宽~40 meV。(d) 能量分布曲线（EDC）：展示平带态密度峰。(e) 动量分布曲线（MDC）：展示平带的动量空间局域化。(f) 温度依赖ARPES：平带随温度演化的关联效应。

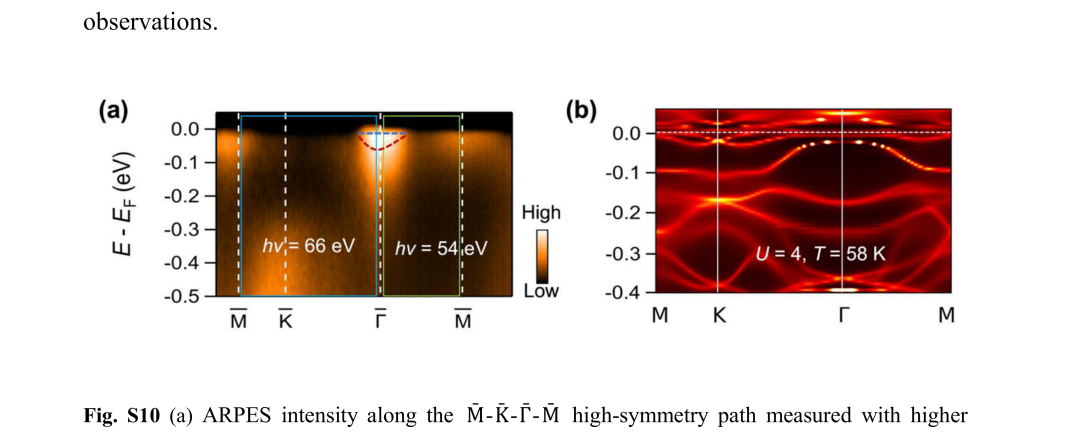

ARPES核心发现：费米面处的超平带
• 孤立平带：EF处色散极小的平带，带宽~40 meV------极端电子局域化
• 平带起源：Cr-3d轨道在Kagome晶格中的破坏性干涉（几何效应）
• 关联重整化：DMFT计算表明平带被关联效应进一步压缩
• 与CsCr₃Sb₅对比：CsCr₃Sb₅平带在EF以下~80 meV，CsCr₆Sb₆平带精确在EF处
• 平带+EF：为Kondo物理提供理想平台------局域态与巡游态能量简并
平带Kondo的独特物理
• 传统Kondo：局域f电子在EF以下，通过杂化V与巡游电子耦合
• 平带Kondo：平带电子既是局域的（实空间）又是巡游的（k空间），自洽Kondo
• 带宽~40 meV远小于U~eV量级 → U/W ≫ 1 → 强关联区
• 平带增强态密度 → 增强Kondo耦合J_K ∝ ρV² → 促进Kondo屏蔽
【3.3 μSR：短程磁序与量子涨落】

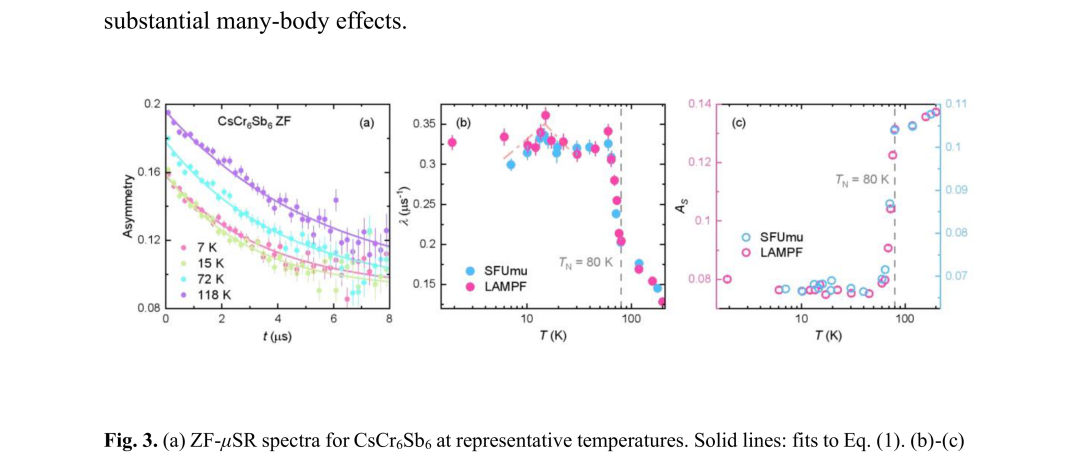

图3 | ZF-μSR揭示的短程磁序。(a) 零场μSR时间谱：不同温度下的μ子自旋弛豫。(b) 弛豫率λ(T)的温度依赖：TN~80 K处峰值→短程磁序。(c) 纵向场μSR：退耦合测量确认静态内场。(d) 磁体积分数：无长程序的特征------无振荡信号。(e) 动态Kubo-Toyabe拟合：确认短程静态磁序+动态涨落。
μSR的判决性证据
• ZF-μSR：零场下μ子自旋弛豫------无相干振荡→无长程磁序
• 弛豫率λ(T)：TN~80 K处峰值→短程静态磁序的建立
• 纵向场退耦合：外加纵场使μ子极化恢复→确认静态内场（非动态）
• 磁体积分数：100%磁体积→全样品参与短程磁序，但畴尺寸小
• Kubo-Toyabe拟合：静态高斯分布+动态洛伦兹展宽→短程静态+动态涨落共存
• 关键结论：强量子涨落或竞争磁构型阻止长程序的形成
短程磁序的物理机制
• 几何阻挫：Kagome晶格天然阻挫，反铁磁耦合无法同时满足
• 竞争磁构型：DFT计算揭示多种磁构型能量差仅亚meV------量子涨落混合
• Kondo屏蔽竞争：Kondo单态形成消耗局域磁矩→减少磁序驱动力
• 量子临界区：TN~80 K和TK~15 K之间的区域------Kondo屏蔽与磁关联的动态平衡
【3.4 DMFT：关联效应与相干性】

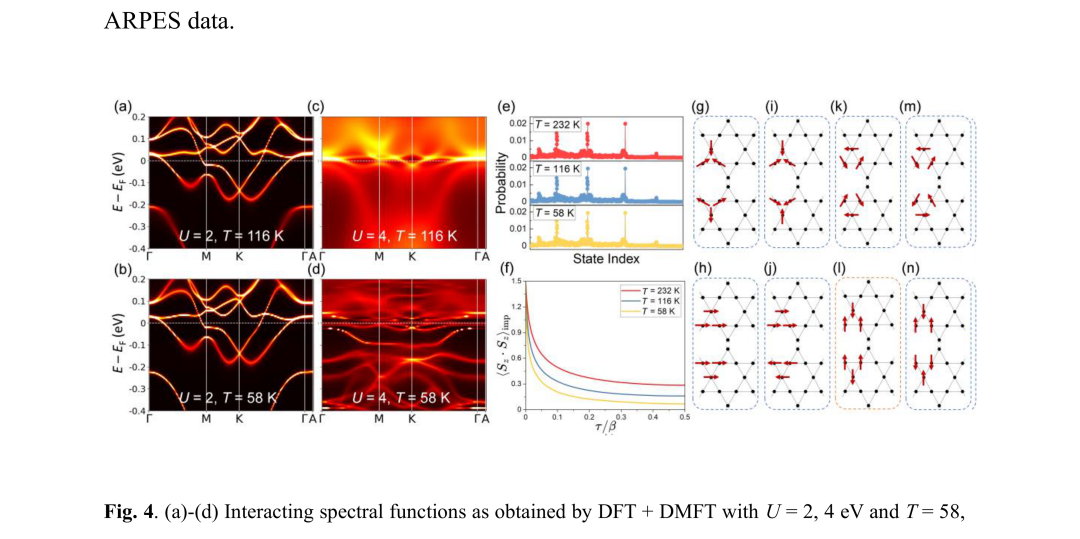

图4 | DMFT计算的关联效应。(a) 态密度（DOS）：关联重整化后的平带和Kondo共振峰。(b) 自能虚部ImΣ(ω)：低能处~ω²行为→费米液体。(c) 谱函数A(k,ω)：动量分辨的关联能带。(d) 准粒子权重Z：表征关联强度。(e) 相干-非相干crossover：TN处Kondo相干性的恢复。(f) 磁矩演化：温度依赖的局域磁矩------TK以下猝灭。
DMFT核心发现：反常Kondo相干性
• 自能分析：ImΣ(ω)~ω²（低能）→费米液体准粒子
• 准粒子权重Z~0.2-0.3 → m*/m_band≈1/Z≈3-5------强关联
• Kondo共振峰：EF处窄峰，宽度~k_BT_K------Kondo屏蔽的谱学特征
• 相干-非相干crossover：TN处伴随局域磁矩抑制，Kondo相干性恢复
• 反常之处：传统Kondo中相干性在T_K以下逐步建立，CsCr₆Sb₆在TN处跳跃式恢复
• 磁矩演化：TK以下局域磁矩猝灭→Kondo单态完全形成
DMFT计算的准粒子有效质量增强因子。m*/m_band≈3-5表明强关联效应。
【DFT Tip 1】DMFT的U值选择：不要直接套用DFT+U的U
DMFT中Hubbard U的含义与DFT+U不同------DFT+U的U是"有效U"（已包含屏蔽效应），DMFT的U是裸U。
对Cr 3d体系，DFT+U的U_eff≈3-4 eV，但DMFT的裸U≈5-8 eV。用错了会导致Kondo温度数量级偏差。
建议：通过constrained DFT或cRPA方法计算裸U，或做U值扫描（U=3,5,7,9 eV）比较谱函数和实验ARPES。
【DFT Tip 2】DFT+U vs DMFT：何时必须用DMFT？
DFT+U是静态平均场修正，仅适用于有明确磁序的体系。DMFT是动态关联修正，适用于量子涨落主导的体系。
判断标准：如果磁矩在有限温度下存在涨落（如CsCr₆Sb₆的短程磁序），或需要描述Kondo共振峰和相干-非相干crossover→必须用DMFT。
如果体系有明确的静态长程磁序，且仅需修正能带和磁矩→DFT+U足够。计算成本：DFT+U ~100核时，DMFT ~10000核时。
【DFT Tip 3】磁构型能量比较：亚meV精度需要什么？
本文DFT发现多种磁构型能量差仅亚meV------这接近DFT的精度极限。
要可靠区分亚meV能量差：① ENCUT≥500 eV（比标准高50%），② K点≥12×12×8，③ EDIFF≤1E-7 eV，④ 对每种磁构型做完全弛豫（ISIF=3），⑤ 重复计算确认结果可重复。
常见错误：仅用默认ENCUT=400 eV和K点=6×6×4比较磁构型能量→meV量级的数值噪声可能掩盖真实的亚meV竞争。
【DFT Tip 4】ARPES-DFT对比：为什么DFT能带不能直接叠加ARPES？
ARPES测量的是准粒子谱函数A(k,ω)（包含自能修正），而非裸DFT能带。对于强关联体系，直接对比会导致严重偏差。
正确做法：① 从DFT构建Wannier TB模型，② 加DMFT自能修正得到重整化能带，③ 计算谱函数A(k,ω)=(-1/π)Im1/(ω-ε_k-Σ(ω))，④ 与ARPES的EDC/MDC对比。
本文的DMFT谱函数与ARPES的平带位置和色散一致，裸DFT能带则偏差显著。
【DFT Tip 5】Kondo温度TK的DFT估算：不要直接用公式
教科书公式TK ~ W exp(-1/ρJ_K)假设常数态密度ρ和局域杂化V------这对平带体系完全不适用（ρ在EF处发散）。
更可靠的方法：① DMFT计算谱函数，② 提取Kondo共振峰的半高宽≈k_BT_K，③ 或计算磁矩的温度依赖→TK为磁矩猝灭的特征温度。
对于CsCr₆Sb₆，DMFT给出的TK~15 K与输运和磁化率一致------这是最可靠的TK估算方式。
【DFT Tip 6】DMFT自洽收敛：常见陷阱与解决方案
DMFT自洽循环（DFT→Wannier→杂质求解器→自能→DFT→...）中常见问题：
① 不收敛：尝试混合（mixing）参数0.3-0.7，减小U值逐步增加，或从金属初值开始。② 收敛到错误解：DMFT有多个自洽解（金属/绝缘体），用不同初始自能测试。
③ 杂质求解器选择：CT-HYB（连续时间杂化展开）适合一般情况，CT-INT适合密度-密度相互作用，ED（精确对角化）适合小基组。
本文使用CT-HYB求解器，自能收敛到ImΣ(ω)~ω²行为→费米液体基态。
【科研经验】μSR中的短程磁序 vs 长程磁序：如何区分？
问题：μSR零场谱中无相干振荡→就一定是短程磁序吗？会不会是μ子位置不合适？
原因：μ子自旋对局域内场的灵敏度取决于μ子停止位置。如果μ子停在对称性高的位置（如正六边形中心），内场可能被对称性抵消→无振荡但不能排除长程序。
解决方案：① 做DFT计算μ子停止位置和局域内场（μSR+DFT联合分析），② 纵向场退耦合测量------如果纵场恢复极化，确认静态内场存在，③ 结合其他探针（中子散射、NMR）交叉验证。
本文的纵向场退耦合确认了静态内场→短程但静态的磁序，排除μ子位置效应。
【科研经验】Kondo效应的误判：-lnT电阻率≠一定是Kondo
问题：很多体系低温下出现电阻率上升，容易被误判为Kondo效应。但弱局域化、电子-电子相互作用、Anderson局域化都可能产生类似行为。
原因：-lnT是Kondo散射的特征标志，但2D弱局域化也给出-lnT，3D电子-电子相互作用给出T^{1/2}。仅靠电阻率无法区分。
解决方案：① 磁阻测量------Kondo散射的负磁阻在T_K附近最大，弱局域化的正磁阻有B^{1/2}依赖，② 磁化率------Kondo导致磁化率偏离Curie-Weiss，③ 比热------Kondo给出增强的γ（有效质量），④ 光谱学（ARPES/STM）------Kondo共振峰是金标准。
本文通过ARPES（Kondo能隙）、μSR（磁矩）、DMFT（Kondo共振）三重确认了Kondo效应------这才是严谨的做法。
【四、对比分析】
CsCr₆Sb₆ vs CsCr₃Sb₅：Kagome兄弟的差异
• 结构：CsCr₆Sb₆双层Kagome（R-3m），CsCr₃Sb₅单层Kagome（P6/mmm）
• 电子态：CsCr₆Sb₆为Kondo绝缘体（能隙10-15 meV），CsCr₃Sb₅为Hund金属
• 平带位置：CsCr₆Sb₆平带在EF处（带宽~40 meV），CsCr₃Sb₅平带在EF以下~80 meV
• 磁性：CsCr₆Sb₆短程有序（TN~80 K），CsCr₃Sb₅反铁磁+CDW（T*~55 K）
• 关联强度：CsCr₆Sb₆ U/W>>1（强关联），CsCr₃Sb₅ U/W~1（中等关联）
• Cr含量的关键作用：Cr₆ vs Cr₃→平带带宽减半+EF对准→Kondo vs Hund
CsCr₆Sb₆ vs 传统4f Kondo体系
• 相似性：-lnT电阻率、Kondo共振峰、磁矩猝灭、费米液体基态
• 差异性1：3d vs 4f------d电子轨道更扩展，晶体场效应更强
• 差异性2：平带------极端局域化增强U/W，但减少杂化V
• 差异性3：短程磁序------4f体系通常有长程磁序或完全无磁序，CsCr₆Sb₆短程序独特
• 差异性4：相干性恢复------TN处跳跃式恢复，非传统T_K以下的渐进建立
• 启示：3d Kagome Kondo代表了Kondo物理的新范式
【五、讨论】
平带Kondo的统一图像
• 平带双刃剑：增强态密度→增强Kondo耦合J_K，但减少杂化V→削弱J_K
• 净效应：J_Kρ保持中等→Kondo屏蔽与磁序竞争→量子临界区
• 双层Kagome：层间反铁磁耦合增强阻挫→进一步抑制长程序
• 相干性恢复：磁序被Kondo屏蔽压制后，相干性"释放"------反常跳跃
• 理论意义：3d平带Kondo填补了4f局域Kondo和Hund金属之间的空白
量子临界性的启示
• 量子临界点：TN~80 K和TK~15 K之间------Kondo屏蔽与磁关联的竞争
• 非费米液体：-lnT电阻率暗示非费米液体行为------量子临界涨落
• 压力调控：高压可抑制磁序，增强Kondo屏蔽→向完全屏蔽的量子相变
• 潜在超导：量子临界点附近可能出现非常规超导（类似Ce基重费米子超导）
【六、总结】
核心发现
(1) 发现CsCr₆Sb₆中3d电子的Kondo行为：-lnT电阻率+Kondo能隙+磁矩猝灭
(2) ARPES直接观测到EF处超平带（带宽~40 meV）------极端电子局域化
(3) μSR揭示短程磁序（TN~80 K）但无长程序------竞争磁构型+量子涨落
(4) DMFT揭示反常相干性恢复：TN处Kondo相干性跳跃式恢复
(5) 建立平带Kondo的统一图像：平带增强态密度但减少杂化，净效应为量子临界
参考文献
1 Liu X, Zhang X, Jiao J, et al. arXiv:2508.08580 (2025) --- 本工作
2 Ortiz BR, et al. Phys. Rev. Mater. 3, 094407 (2019) --- AV₃Sb₅
3 Xiang L, et al. Nature 632, 63 (2024) --- CsCr₃Sb₅
4 Coleman P. Heavy Fermions: Electrons at the Edge of Magnetism (2007)
5 Georges A, et al. Rev. Mod. Phys. 68, 13 (1996) --- DMFT
6 Yin JX, et al. Nature 583, 533 (2020) --- Kagome flat bands
7 Kang M, et al. Nat. Phys. 18, 301 (2022) --- Nb₃Cl₈ Mott insulator
8 Ye L, et al. Nature 555, 638 (2018) --- Kagome quantum spin liquid
【DFT Tip 7】Wannier投影的轨道选择：不要投影所有轨道
DFT+DMFT的Wannier投影是关键步骤。CsCr₆Sb₆中Cr 3d轨道在费米面附近，但投影窗口的选择直接影响DMFT结果。
建议：① 仅投影费米面附近±2 eV的能带（排除深层Sb 5p和Cs 6s），② 使用Cr 3d轨道（5个d轨道×2自旋）作为投影基，③ 检查Wannier函数的局域化程度（展宽<2 Ų），④ 验证投影能带与DFT能带在窗口内一致。
常见错误：投影过多轨道→杂质模型维度爆炸→CT-HYB求解器无法收敛。
【DFT Tip 8】Kagome体系的能带折叠：区分真平带与折叠效应
超胞计算（如2×2×1）会使布里渊区折叠，产生"人工平带"------并非物理平带。
区分方法：① 用有效能带展开（BandUP、Unfolding）技术将超胞能带展开回原胞布里渊区，② 比较原胞和超胞的态密度------如果DOS特征一致则平带是物理的，③ 检查轨道权重------真平带通常有明确的轨道特征。
本文ARPES直接测量了原胞布里渊区→确认平带是内禀的，而非折叠效应。
【DFT Tip 9】高压DFT计算：固定体积弛豫 vs 应力-应变方法
本文高压实验调控Kondo行为。DFT模拟高压效应时：① 简单方法：用PSTRESS参数控制外压，但VASP中PSTRESS使用应力张量，可能不精确；② 推荐方法：固定体积弛豫（ISIF=4），手动改变体积，用Birch-Murnaghan状态方程拟合。
高压下Kondo温度变化：体积减小→杂化V增强→TK指数增加→Kondo屏蔽增强→磁序被抑制。反向验证：V增加→TK降低→磁序恢复。
【DFT Tip 10】cRPA计算屏蔽U：DFT+DMFT的黄金标准
DMFT的成败取决于Hubbard U的准确性。cRPA（constrained Random Phase Approximation）是目前最可靠的计算屏蔽U的方法。
原理：将极化函数分为目标能带（如Cr 3d）和其余能带，后者贡献屏蔽效应→U(ω)=裸U/1-U\*P_rest(ω)。
对Cr 3d体系，cRPA给出的静态U(ω=0)通常在5-8 eV，显著大于DFT+U的U_eff。建议：如果无法做cRPA，至少做U值扫描确保结论对U值不敏感。
精确U值
【知识扩展】DMFT（动力学平均场理论）：从Hubbard模型到真实材料
• 提出背景：Metzner & Vollhardt (PRL 1989) 发现Hubbard模型在d→∞极限下自能变为局域→Georges & Kotliar (PRB 1992) 建立DMFT。
• 核心思想：将晶格问题映射到Anderson杂质模型→自洽求解。自能局域性（Σ不依赖k）是d→∞的严格结果，3D是良好近似。
• DFT+DMFT：DFT提供能带结构→Wannier投影构建TB模型→DMFT引入局域关联修正→自洽循环。这结合了DFT的材料适用性和DMFT的关联处理能力。
• 本文应用：DFT+DMFT揭示了CsCr₆Sb₆中Kondo共振峰、有效质量增强m*/m≈3-5、TN处相干性恢复------这些是DFT+U无法捕捉的。
• 经典参考：Georges et al., RMP 68, 13 (1996); Kotliar et al., RMP 78, 865 (2006); DMFT开源工具：TRIQS, w2dynamics, EDMFTF。
总览：从DFT+DMFT到平带Kondo的完整理论
本文的DFT+DMFT计算已经建立了CsCr₆Sb₆中Kondo物理的基本图像。但还有许多方向可以深化理解------从更精确的关联处理到实验可观测量的预测。以下推荐8项后续计算。
Further 1 | cRPA计算屏蔽U值
为什么值得算：DMFT的成败取决于U值。cRPA能从第一性原理计算屏蔽U(ω)，是DMFT输入的黄金标准。
能回答的问题：CsCr₆Sb₆中Cr 3d的裸U和屏蔽U分别是多少？U(ω)的频率依赖如何？与DFT+U的U_eff差多少？
适合体系：所有DFT+DMFT计算的体系。
输入：DFT基态波函数和能带结构。
Further 2 | 电子-声子耦合（EPC）+ 超导Tc估算
为什么值得算：量子临界点附近常出现非常规超导。CsCr₆Sb₆是否可能加压下超导？EPC可以回答声子介导配对的可能性。
能回答的问题：电声耦合常数λ？哪些声子模式贡献最大？McMillan公式估算Tc？非声子配对机制是否必要？
适合体系：量子临界体系。
输入：DFT声子谱+Wannier TB模型，EPW或QE。
Further 3 | 光学电导率 σ(ω) 计算
为什么值得算：DMFT可以直接计算光学电导率，与未来实验（红外光谱、椭偏）直接对比------是验证DMFT准确性的重要手段。
能回答的问题：Drude峰的宽度和权重？Kondo能隙在光学谱中的表现？中红外峰（Hubbard子带间跃迁）？
适合体系：所有强关联金属。
输入：DMFT自能和Wannier TB模型。
Further 4 | Wannier90紧束缚模型 + Berry曲率
为什么值得算：Kagome晶格天然支持非零Berry曲率。CsCr₆Sb₆的平带是否具有非平庸拓扑？
能回答的问题：平带的Berry曲率分布？Chern数？AHC？Kondo屏蔽对拓扑的调制？
适合体系：磁性Kagome材料。
输入：DFT能带，Cr 3d轨道投影，Wannier90。
Further 5 | Monte Carlo磁相变模拟
为什么值得算：DFT给出多种磁构型能量差仅亚meV，但有限温度行为未知。Monte Carlo可以模拟从TN~80 K到TK~15 K的磁序演化。
能回答的问题：TN~80 K处短程磁序的关联长度？为什么长程序被抑制？阻挫参数f=|Θ_CW|/TN？
适合体系：几何阻挫磁体。
输入：DFT提取的交换耦合J₁, J₂, J₃（总能差法或TB2J）。
Further 6 | 高压DMFT模拟
为什么值得算：本文实验展示了高压对Kondo行为的调控。DMFT可以模拟高压下电子结构的变化------定量预测TK(P)。
能回答的问题：TK如何随压力变化？杂化V(P)的函数形式？Kondo能隙的压力依赖？磁序在什么压力下被完全抑制？
适合体系：所有高压Kondo体系。
输入：不同体积下的DFT能带→Wannier投影→DMFT。
Further 7 | 多轨道DMFT：轨道选择性Mott转变
为什么值得算：本文DMFT可能使用了平均化的自能。多轨道DMFT可以揭示不同d轨道（dxy, dyz, dxz, dz², dx²-y²）的关联差异。
能回答的问题：是否某些轨道比其他轨道更"关联"？是否存在轨道选择性Mott转变？平带中哪些轨道贡献最大？
适合体系：多轨道强关联体系。
输入：5个Cr 3d轨道的Wannier投影，多轨道DMFT（CT-HYB, 5轨道）。
Further 8 | 电荷密度波（CDW）不稳定性分析
为什么值得算：CsCr₃Sb₅有CDW，CsCr₆Sb₆是否也有？平带Kondo能抑制还是促进CDW？
能回答的问题：CsCr₆Sb₆有无CDW不稳定性？声子谱有无虚频？Kondo屏蔽对CDW的影响？
适合体系：Kagome金属。
输入：声子谱计算（phonopy），电子-声子耦合矩阵元。
【七、支撑信息】
支撑信息总览

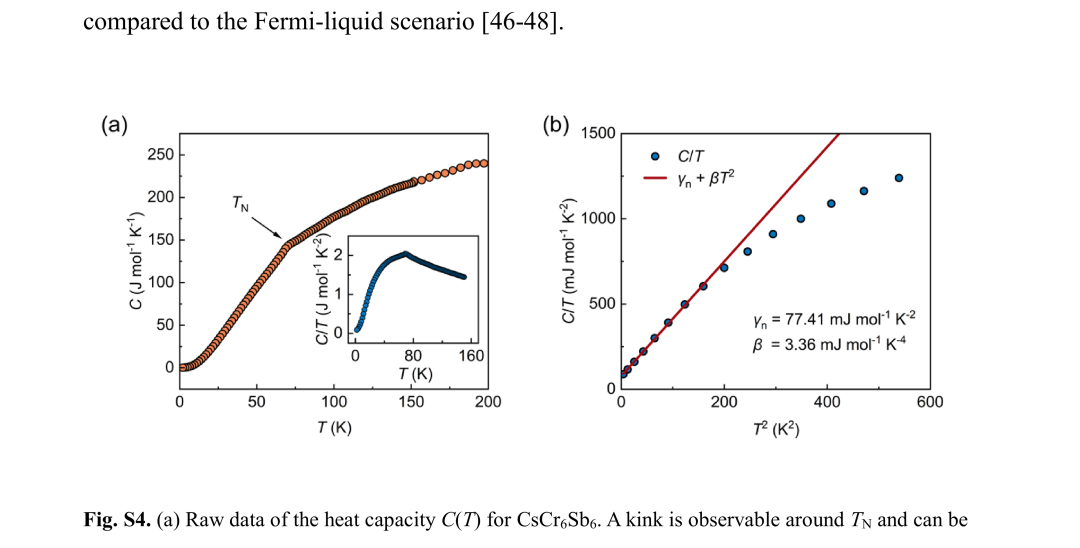

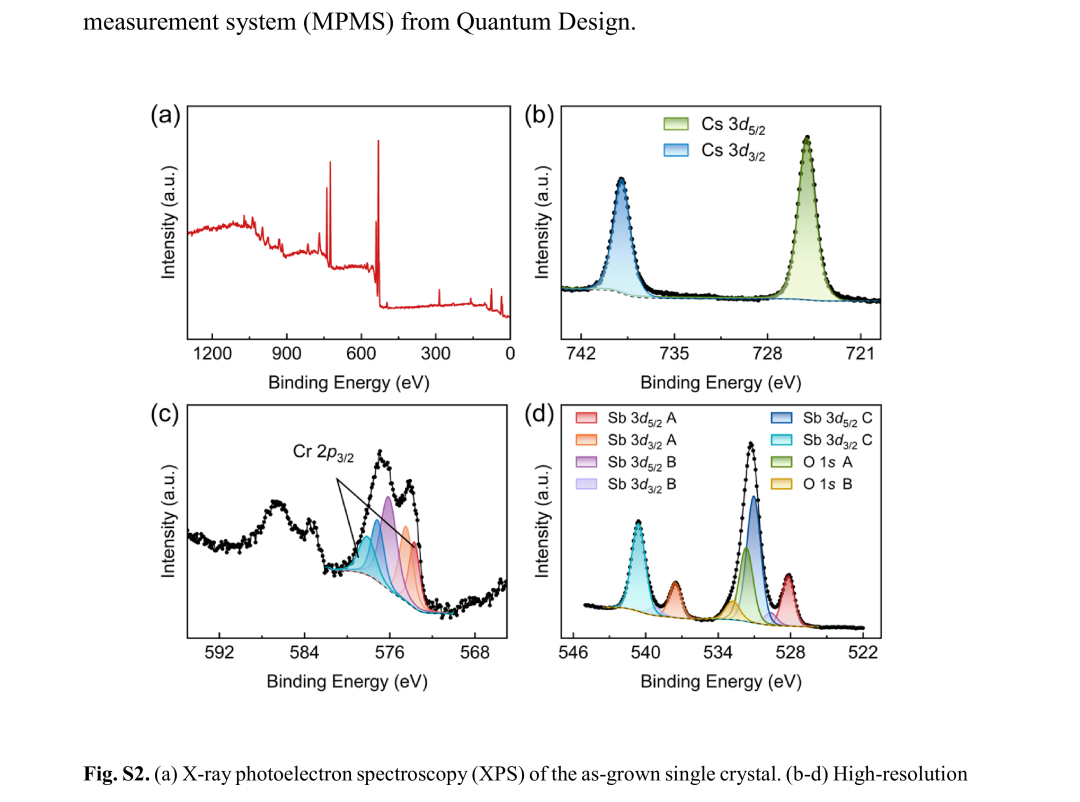

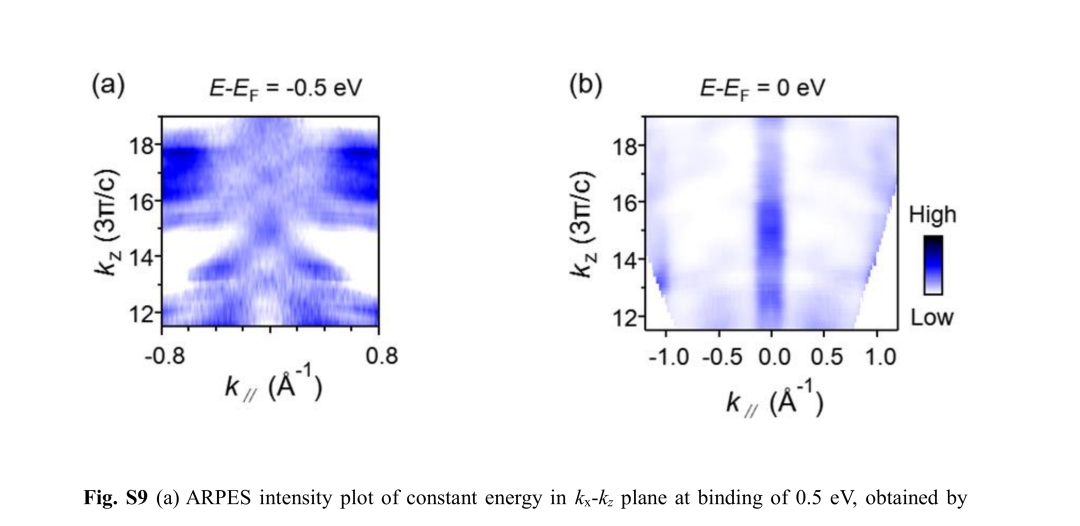

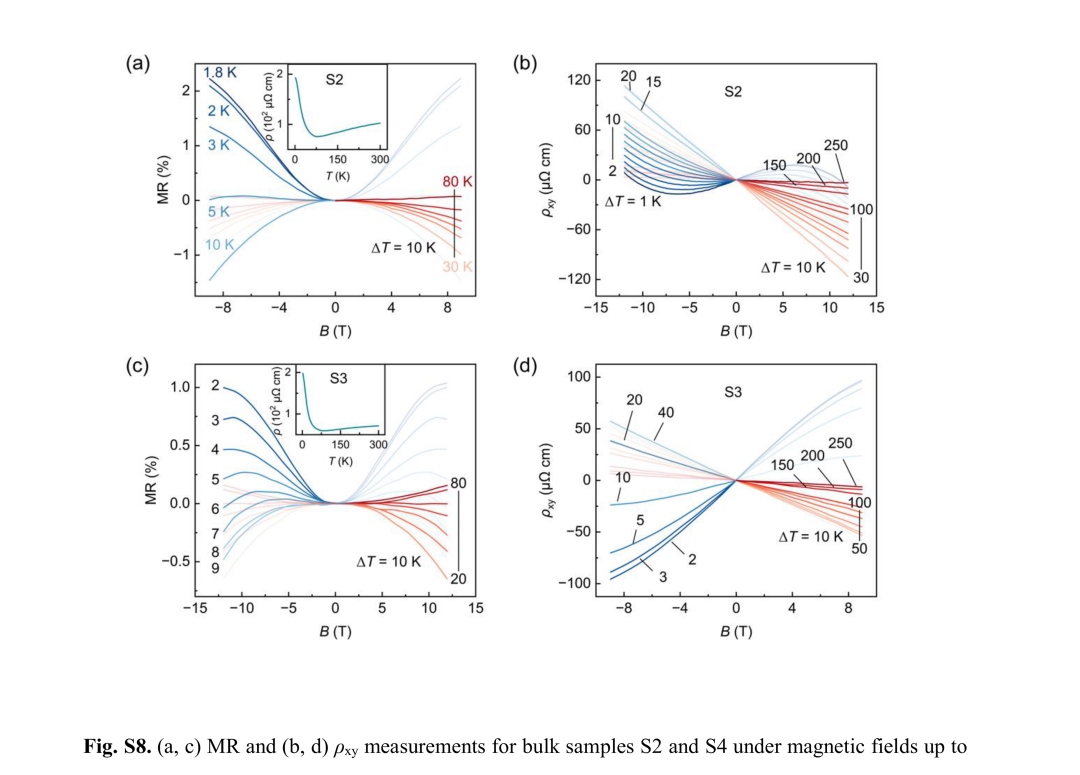

以下10个Supplementary Figures涵盖：单晶表征、EDS、磁输运补充、ARPES补充、μSR补充、高压实验、DFT计算细节等。
支撑信息图 S1
支撑信息图 S2
支撑信息图 S3
支撑信息图 S4
支撑信息图 S5
支撑信息图 S6
支撑信息图 S7
支撑信息图 S8
支撑信息图 S9
支撑信息图 S10
X. Liu, X. Zhang, J. Jiao, et al. | arXiv:2508.08580 (2025) | Kagome金属 · Kondo效应 · 平带 · 量子临界
