串口中断模式

串口数据的发送接收可以藉由串口发送中断、接收中断实现。串口发送中断、接收中断可以同时开启。UART发送中断可以分为两种，UART发送缓冲区为空中断，数据从UART引脚发送出去中断。串口中断模式参见FM33L023D串口中断例程，该例程在初始化阶段开启UART0发送、接收中断，串口0收到数据后，会进入串口中断服务处理程序。串口发送中断、接收中断共用一个中断服务处理程序，发送中断触发需要修改中断服务例程。串口中断操作相对于轮询方式，操作更复杂。开发者需要先配置串口功能，再开启总中断，开启UART发送中断、接收中断。

中断使能

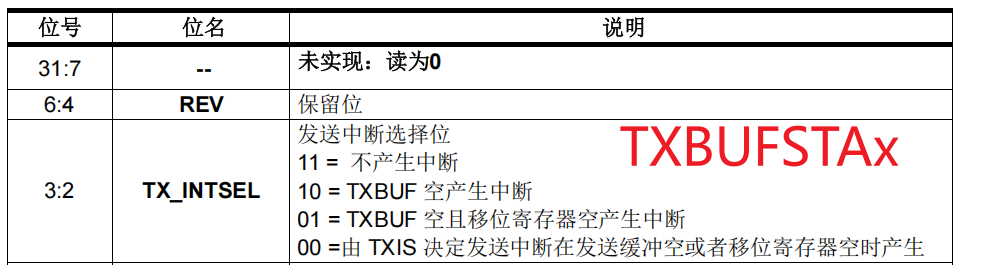

串口中断例程先设置中断触发模式，串口发送中断选择BUFFER空且移位寄存器空，相对于串口发送缓冲区为空，这种模式触发时机晚，以前用STM32系列芯片好像没有注意到这个细节。针对这个问题官方论坛有给出明确解释。

请问FM33LC0xx系列LPUART发送中断TXBE和TXSE的区别是什么？ - FM33LC0xx系列 - 低功耗嵌入式软件开发者论坛 - Powered by Discuz! Archiverhttps://www.fmdevelopers.com.cn/archiver/?tid-1146.html

deepseek针对这两种模式给出了使用场景，我就直接搬运了。

追求最高发送吞吐量（使用TXE/THRE）：如果需要连续、大量地发送数据，且对CPU效率要求高，通常建议使用仅"发送缓冲区空"中断。因为可以在上一个字节还在"路上"（移位发送）时，CPU就提前把下一个字节填入缓冲区，充分利用硬件流水线，实现最高效的连续发送，中间几乎没有空闲间隔。
需要精确控制RS485收发切换或流控（使用TC） ：如果涉及RS485通信，需要在发送完成后立即释放总线（将RE/DE引脚拉低），或者在半双工模式下切换方向，必须使用"BUFFER空且移位寄存器空"中断（即发送完成中断）。只有在TC标志置位时，才能确保总线上所有数据已发送完毕，此时切换收发状态才安全，否则会造成数据丢失或总线冲突。

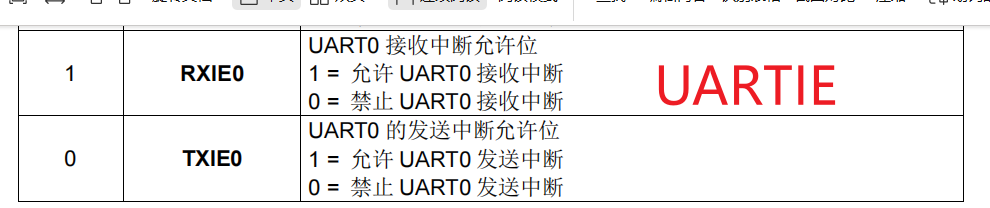

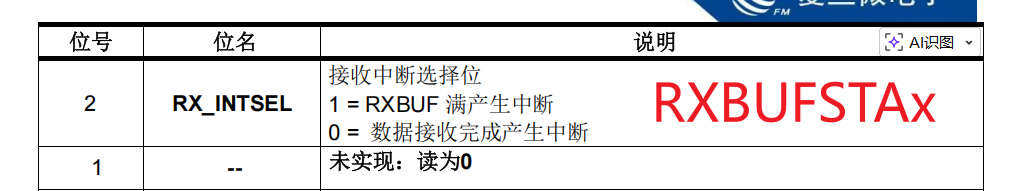

接收中断选择接收缓冲区满，而不是数据接收完成产生中断。接收缓冲区，即RXREG寄存器有效长度1Byte，接收1Byte触发一次中断，这是最常见的模式。数据接收完成，更像是一帧接收完成触发一次中断。前者更常见，后者估计还要配置数据帧格式（帧头、帧尾、校验和等），暂时没看到明确的解释。接着通过FL_NVIC_Init函数设置中断优先级，底层实际调用NVIC库函数。接着就是配置UARTIE寄存器，使能发送中断、接收中断。

objectivec 复制代码

    FL_UART_SetTxInterruptSelect(UART0, FL_UART_INTSEL_TXBE_TXSE);  //发生中断选择BUFFER空且移位寄存器空
    FL_UART_SetRxInterruptSelect(UART0, FL_UART_INTSEL_RX_FULL);    //接收Buffer满中断

    InterruptConfigStruct.preemptPriority = 0x02;
    FL_NVIC_Init(&InterruptConfigStruct, UART0_IRQn);

    FL_UART_ClearFlag_TXIF(UART0);
    FL_UART_ClearFlag_RXIF(UART0);
    FL_UART_EnableIT_TXIE(UART0);
    FL_UART_EnableIT_RXIE(UART0);

/**
  * @brief  Configure NVIC for specified Interrupt.
  * @param  configStruct    NVIC configuration.
  * @param  irq             Interrupt number.
  * @retval None
  */
void FL_NVIC_Init(FL_NVIC_ConfigTypeDef *configStruct, IRQn_Type irq)
{
    /* Check parameter */
    if(configStruct->preemptPriority > 3)
    {
        configStruct->preemptPriority = 3;
    }
    NVIC_DisableIRQ(irq);
    NVIC_ClearPendingIRQ(irq);
    NVIC_SetPriority(irq, configStruct->preemptPriority);
    NVIC_EnableIRQ(irq);
}

中断接收

中断接收功能，相信使用过串口接收中断的开发人员都有一定的了解。UART0接收到1Byte数据后，进入中断接收逻辑。由于串口一直不断的接收到数据，程序将不断触发串口接收逻辑。开发者可以将接收到的数据存入数组。然后，在主循环中，对接收数据进行解析，如果符合数据帧格式，就执行相应的操作。为了防止数据溢出，可以使用环形数组。也就是记录接收数据的开始位置、结束位置，数据索引循环处理，例如（（index++）%arrRecvLen）。

objectivec 复制代码

int indexTx = 0;   //发送索引
int indexRx= 0;
void UART0_IRQHandler(void)
{
    if(FL_SET == FL_UART_IsEnabledIT_TXIE(UART0) &&
      FL_SET ==  FL_UART_IsActiveFlag_TXIF(UART0))
    {
        FL_UART_ClearFlag_TXIF(UART0);
        /*中断发送测试代码
            for(indexTx = 0;indexTx < 9;indexTx++)
           {
                UART0->TXREG = arrSend[i];
           }
        */
    }

    if(FL_SET == FL_UART_IsEnabledIT_RXIE(UART0) &&
        FL_SET == (FL_UART_IsActiveFlag_RXIF(UART0)))
    {
        arrRecv[indexRx++] = (uint8_t)FL_UART_ReadRXBuff(UART0);
        if(indexRx > 10)
        {

        }

    }

}

中断发送

中断发送功能我了解的不多，只能给出自己的见解。我为了验证这个功能，就在中断使能函数的末尾添加了"UART4->TXREG = 'S'",这样，系统初始化执行到末尾，便会主动发送'S'字符，接着进入串口发送中断，不断向串口发送缓冲区填充数据，直至数组内容发送完毕。至此，中断发送功能得到验证。但是真正使用的时候，还要检查发送缓冲区是否为空，不能直接发送。

最后，再给出中断发送与轮询发送的对比表格。

|---------------------------------------------------------------------------|---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 轮询发送（for循环） | 中断发送（中断驱动） |
| for(i=0; i<13; i++) { UART5->TXBUF = commSendBuf $i$ ; while(TXE==0); } | 主程序 ： start_index0 = 0; end_index = 13; UART5->TXBUF = commSendBuf $0$ ; 开启中断使能; 中断服务程序（自动触发13次） ： if(start_index0 < end_index) UART5->TXBUF = commSendBuf $start_index0++$ ; else 关闭中断使能; |

|-----------------|---------------------|--------------------------|
| 维度 | 轮询发送 | 中断发送 |
| 发送循环位置 | 主程序（for循环） | 中断服务程序（ISR） |
| 如何检测TXE | while(TXE==0); 主动等待 | 由硬件中断自动触发，无需显式等待 |
| 是否有检测代码 | 有（显式 while） | 有（ISR中的 if 判断索引，及硬件自动触发） |
| CPU占用 | 高（等待期间100%占用） | 低（只在ISR中占用几微秒） |
| 代码结构 | 简单、直观 | 复杂、需要管理状态和中断使能 |
