目录
1.存储器层次结构（存储金字塔）
2.存储器四大分类方式（层次 / 介质 / 存取 / 读写断电特性）
3.存储器三大性能指标
4.主存基础硬件构成（存储元、存储单元、存储芯片、译码、片选）
5.主存寻址：字节编址、字 / 半 / 双字寻址
6.SRAM 静态 RAM vs DRAM 动态 RAM（核心对比、刷新、地址复用）
一、存储器层次结构（存储金字塔）
1.分层核心规律
越靠近CPU 上层：速度越快、容量越小、单位成本越高
越靠下层（辅存）：速度越慢、容量越大、单位成本极低
从 CPU 向外分层顺序：寄存器 → Cache 高速缓存 → 主存 (内存) → 辅存 / 外存
每层详细说明
1）寄存器（CPU 内部）
•速度最快，容量极小（仅几十个）
•CPU 运算时临时存放操作数
2）Cache 高速缓存（CPU 片内 L1/L2/L3）
•速度远高于主存，容量很小（i5 CPU 总 Cache 仅 12MB）
•作用：缓解 CPU 与主存的速度不匹配矛盾
•工作机制：硬件自动把 CPU 频繁访问的数据 / 指令从主存复制到 Cache，CPU 优先读 Cache
•数据交换：硬件自动完成，对所有程序员透明（软件不用管）
3）主存（内存条，DRAM）
•可被 CPU 直接读写
•手机 / 电脑 APP、系统运行时，必须从辅存加载到主存才能被 CPU 处理
例：打开微信黑屏加载 2~3 秒，就是微信程序从机身辅存调入主存的过程
•断电丢失数据（易失性）
4）辅存 / 外存（机械硬盘、SSD、U 盘、光盘、磁带）
•CPU 不能直接访问，数据必须先调入主存
•断电数据保留（非易失）
•细分：
￮内置辅存：电脑硬盘、手机机身存储
￮移动外存：U 盘、光盘、磁带
考试部分教材统一叫外存，部分区分辅存 / 外存，做题灵活看待
2. 两层核心交换机制
1.主存 ↔ Cache
硬件自动调度，解决 CPU、主存速度差，软件无感知
2.主存 ↔ 辅存
操作系统 + 硬件配合，页面置换算法实现虚拟存储
虚拟存储作用：给程序提供远大于物理主存的逻辑地址空间，解决主存容量不足
3. 各层速度、容量、价格实例对比
1.Cache：读写最高 900GB/s，容量十几 MB，成本极高
2.主存 DDR 内存：约 40GB/s，8GB 售价两百多元
3.机械硬盘：实际读写 100MB/s，1TB 仅 299 元
4.M.2 固态硬盘：最高 4GB/s，500GB 五百元
5.光盘：速度最慢，10 张 45 元，容量大、极廉价
4. 补充：SSD 优势
系统装 SSD 开机远快于机械硬盘，开机本质是把系统文件从辅存读入主存，SSD 读写更快。
二、存储器四大分类维度（四种分类标准）
分类 1：按层次结构（寄存器 / Cache / 主存 / 辅存）
前面分层结构，核心考点：
Cache、主存可直接被 CPU 访问；辅存必须调入主存才能读写。
分类 2：按存储介质（制造材料）
1.半导体存储器：SRAM、DRAM（Cache、内存条），速度快
2.磁介质存储器：机械硬盘、磁带、软盘，磁性保存 0/1
3.光存储器：CD、DVD、蓝光光盘，激光读写
分类 3：按存取方式（访问逻辑，高频选择题）
1）RAM 随机存取存储器（主存、Cache）
每个存储单元都有独立地址；任意地址读写时间相同，和物理位置无关
2）SAM 顺序存取（磁带、复读机磁带）
读写速度由数据位置决定，必须从头滚动磁头才能找到目标，速度慢
3）DAM 直接存取（机械硬盘）
混合特性：磁头快速移动到分区（随机），盘片旋转等待数据划过磁头（顺序），速度介于 RAM/SAM
4）CAM 相联存储器（快表）
按内容检索，不按地址；普通存储器都是给地址找数据，CAM 输入数据直接查存储位置
分类 4：按信息可修改性（读 / 写属性）
1.RAM：可读可写（主存、Cache）
2.ROM 只读存储器：正常只能读，特殊手段擦写
应用：BIOS 主板固件、影音光盘、正版影视碟
分类 5：按断电数据保存（易失 / 非易失）
1.易失存储器：断电数据消失
代表：寄存器、Cache、主存（DRAM/SRAM）
原理：依靠电信号 / 电荷保存，断电丢失
2.非易失存储器：断电数据永久保留
代表：SSD、机械硬盘、U 盘、光盘、磁带
分类 6：按读出破坏性（DRAM/SRAM 核心区分）
1.破坏性读出：读出时会销毁存储数据，读完必须重写再生（DRAM）
2.非破坏性读出：读取不改变原有数据（SRAM、磁盘、光盘）
三、存储器三大性能指标
1.存储容量
公式：总容量 = 存储单元数量 × 存储字长
•MAR 地址寄存器位数 → 决定存储单元个数（2MAR 位）
•MDR 数据寄存器位数 → 存储字长（一次读写多少 bit）
描述格式举例：8K×8 位
前半 8K = 存储单元数量；后半 8 = 每个字 8 比特
2. 单位成本
每 1bit 存储的价格，计算：总价 ÷ 总比特数
3. 存储速度（存储带宽 / 数据传输率）
公式：传输率 = 存储字长 ÷ 存取周期
两个易混概念（必考区分）
1.存取时间 Ta：从发地址到完成单次读写的时间
2.存取周期 Tm：连续两次读写的最小间隔 = 存取时间 + 恢复时间
存储器读写完成后需要稳定恢复，不能立刻进行下一次访问
带宽单位区分
大写 B = 字节 (8bit)，小写 b = 比特，做题注意换算
四、主存储器硬件基础（存储芯片底层）
1.最小存储单元：存储元
1 个存储元存 1 位二进制（0/1）
DRAM 存储元 = MOS 开关管 + 电容（电容存电荷代表 1/0）
SR 存储元 = 6 个 MOS 管组成双稳态触发器
DRAM 读写原理
•写 1：MOS 导通，电容充电；写 0：电容无压差不充电
•读 1：MOS 导通，电容放电产生电流；读 0：无电流
•缺点：读出会放掉电荷（破坏性读出，读完必须重写）
2.存储单元（存储字）
一行多个存储元组成存储单元（字），一次同时读写一整个字
例：8 个存储元一行 → 字长 8bit（1 字节）
重点：字节固定 8bit，存储字长由芯片硬件决定
3.存储体（存储矩阵）
大量存储单元二维排列形成矩阵，搭配译码器选中对应字
4. 主存整体三大逻辑部件
1.存储体：存放二进制 0/1
2.MAR 地址寄存器：存放要访问的地址，位数决定单元总数
3.MDR 数据寄存器：存放读出 / 写入的数据，位数 = 字长
配合控制电路协同完成读写
5.译码器工作原理
N 位地址输入译码器，输出 2N根字选通线，一根线对应一个存储字
地址全 0 → 选中 0 号存储字，整行存储元同时读写
6.存储芯片外部引脚
芯片对外金属引脚分为四类，计算引脚总数：
1.地址线：N 位地址对应 N 根引脚
2.数据线：位数 = 存储字长
3.片选线 CS/CE（低电平有效）：多片内存时，仅选中目标芯片工作
4.读写控制线：
￮方案 1：WE 写、OE 读 两根独立引脚
￮方案 2：一根控制线，低电平写、高电平读
额外：供电、接地引脚（题目若无说明可不计算）
7.片选线作用
一块内存条由多块存储芯片组成，访问某块数据时，仅给对应芯片片选有效信号，其余芯片关闭。
8.存储芯片规格计算例题
芯片标注 64K×16 位：
•存储单元：64K=216→ 地址线 16 根
•字长 16bit → 数据线 16 根
五、主存寻址方式（现代计算机默认字节编址）
1.字节编址：每一个字节单独分配地址（主流 PC / 手机）
字长 4 字节时，1 个字占用连续 4 个字节地址
字地址左移 2 位 = 对应起始字节地址
2.支持多种寻址：字节寻址、半字寻址、字寻址、双字寻址
3.地址线位数计算：总字节数 = 2地址位数
例：1K 字节主存 → 地址线 10 根（210=1024）
六、SRAM 静态 RAM vs DRAM 动态 RAM（对比表格 + 核心考点）

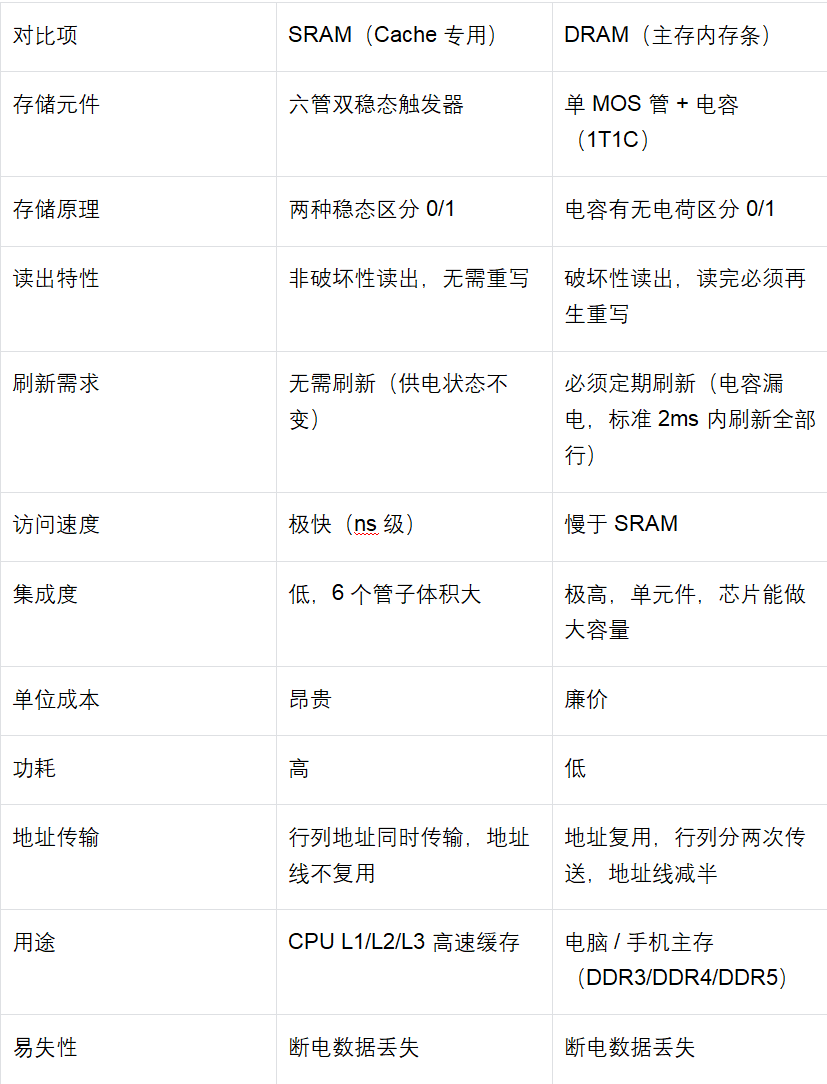

1 基础参数对比表
2 DRAM 两大核心难点考点
（1）地址复用技术
DRAM 容量大，地址位数多；行地址、列地址分两次送入同一组地址线，地址引脚数量减半，简化芯片电路。
SRAM 容量小，地址线少，行列地址同步传输，不复用。
（2）DRAM 三种刷新方式（必考计算）
刷新规则：以一整行为单位刷新；刷新电路硬件自动完成，无需 CPU 参与；标准刷新周期 2ms
假设条件：芯片 128 行，单次读写 / 刷新周期 0.5μs
1.集中刷新
2ms 前 3872 个周期正常读写，最后 128 个周期一次性刷新所有行
缺点：末尾 128μs死区，CPU 无法访问内存，实时程序卡顿
2.分散刷新
每个读写周期结束后，额外刷新一行；总周期翻倍（0.5→1μs）
缺点：持续拖慢整机访存速度，无死区但效率低
3.异步刷新（现代 DDR 使用）
均匀分配刷新间隔：2ms ÷ 行数 = 刷新间隔
例：128 行 → 每 15.625μs 刷新一行
优势：死区极短，兼顾速度与数据稳定，工程主流
3 补充知识点
1.现在电脑 DDR 系列（DDR4/DDR5）属于 SDRAM，是改良型 DRAM
2.刷新本质：读出一整行数据，重新给电容充电，弥补漏电
3.SRAM 触发器只要不断电，状态永久不变，不需要补充电荷，无刷新操作
七、本章考前总结
1.存储金字塔规律：离 CPU 越近，速度越快、容量越小、越贵；寄存器 > Cache > 主存 > 辅存
2.Cache 解决 CPU 与主存速度差，硬件自动调度；主存 + 辅存靠 OS 虚拟内存，解决容量不足
3.存储器分类四大维度：层次 / 介质 / 存取方式 / 断电易失性
4.三大性能指标：容量、单位成本、存储带宽（区分存取时间 / 存取周期）
5.存储元→存储单元→存储矩阵构成主存；译码器按地址选中对应字
6.现代计算机默认字节编址，字地址可换算为字节地址
7.SRAM 用于 Cache，触发器、无刷新、速度贵；DRAM 做主存，电容、需刷新、地址复用、成本低
8.DRAM 三种刷新：集中（长死区）、分散（速度减半）、异步（最优）
9.DRAM 读出为破坏性读出，刷新以行为单位，硬件自动执行
