STM32 MQTT协议详解：从报文地狱到阿里云实战

bash 复制代码

上一篇 SPI 是板级高速总线，这篇 MQTT 是万物互联的"普通话"。 如果说 I2C/SPI 让你点亮了传感器，MQTT 让你把传感器数据送到全球任何人的手机上。

学完本文，你将能用 STM32 + ESP8266 把 DHT11 温湿度推送到阿里云 / OneNET / 私有 EMQX 服务器，并在手机 APP 上实时看到。

1. 为什么物联网离不开 MQTT？

1.1 HTTP vs MQTT

想象你要每3秒上报一次温湿度：

HTTP： 每次都要 TCP握手 -> 发请求头（几百字节）-> 服务器响应 -> 断开，开销巨大，像每次发信都要重新写信封、贴邮票、跑一趟邮局。
MQTT： 一次连接后长连接保持，报文最小 2字节，像打电话，接通后一直说"25度""26度"就行。

特性	HTTP	MQTT
模型	请求/响应，客户端主动拉	发布/订阅，Broker中介解耦
报文开销	大，Header 几百字节	极小，固定头2字节
实时性	需轮询，假实时	真推送，订阅即收到
流量	高，不适合2G/4G	低，专为不稳定网络设计
适用	网页、API	物联网、低带宽、电池供电

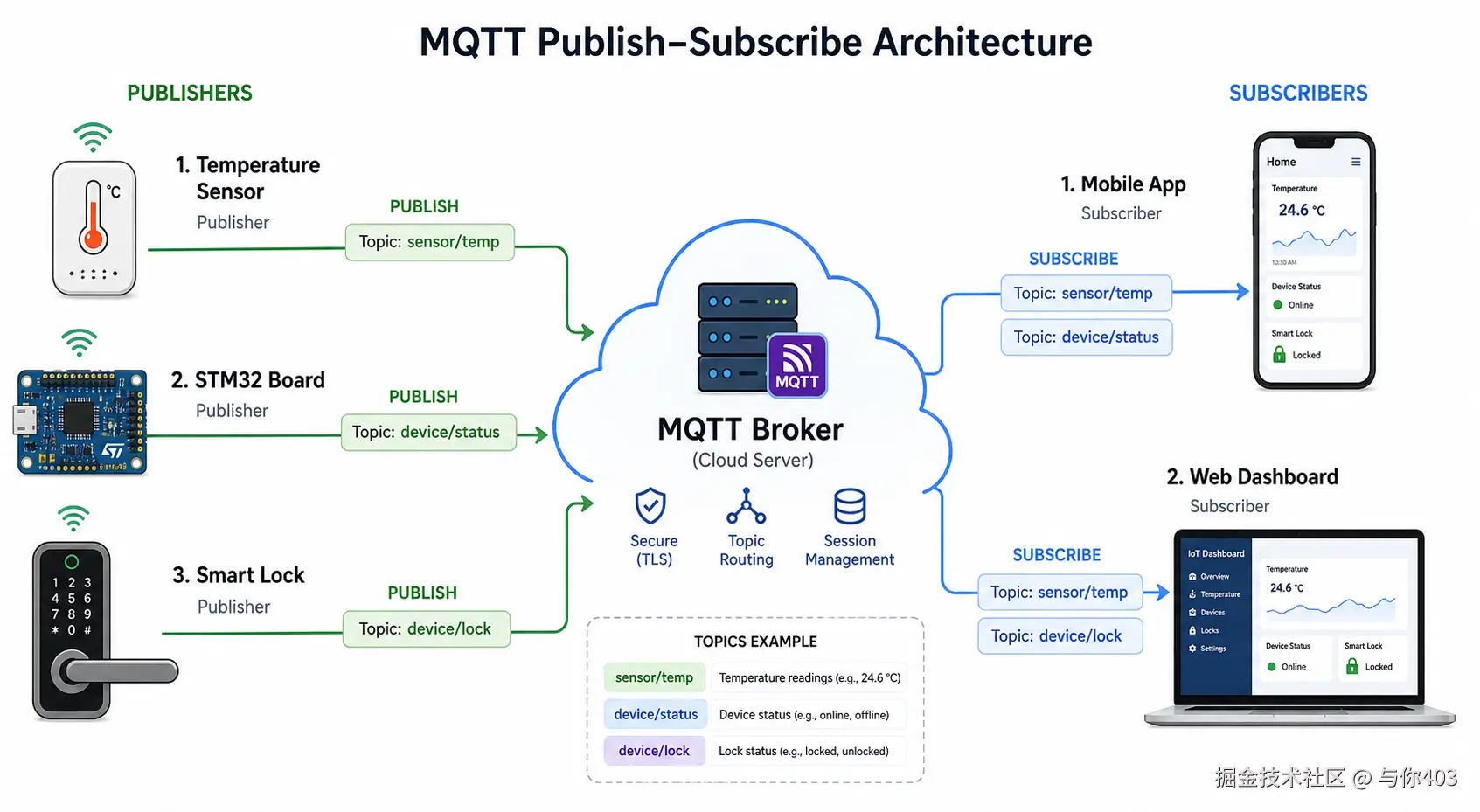

1.2 核心概念：发布/订阅 + Broker 中转

Broker (代理/服务器)： 中心人，如 EMQX, Mosquitto, 阿里云物联网平台。所有消息都经它转发。
Publisher (发布者)： STM32传感器，发数据的人。
Subscriber (订阅者)： 手机APP、另一个STM32，收数据的人。
Topic (主题)： 消息的地址，有层级，如 sensor/dht11/temp、home/led/cmd。发布订阅都靠它匹配。
ClientID： 设备唯一身份，Broker靠它踢掉重复登录的设备。绝对不能重复！

解耦的魅力： 发布者根本不认识订阅者，只认识Broker和Topic。于是可以轻松实现 1对多、多对1广播。

Topic 通配符（订阅时可用）

+ 单层通配：sensor/+/temp 可匹配 sensor/dht11/temp 和 sensor/bmp280/temp，但不匹配 sensor/dht11/room/temp
# 多层通配：sensor/# 匹配所有 sensor 开头的所有层级，必须放最后。

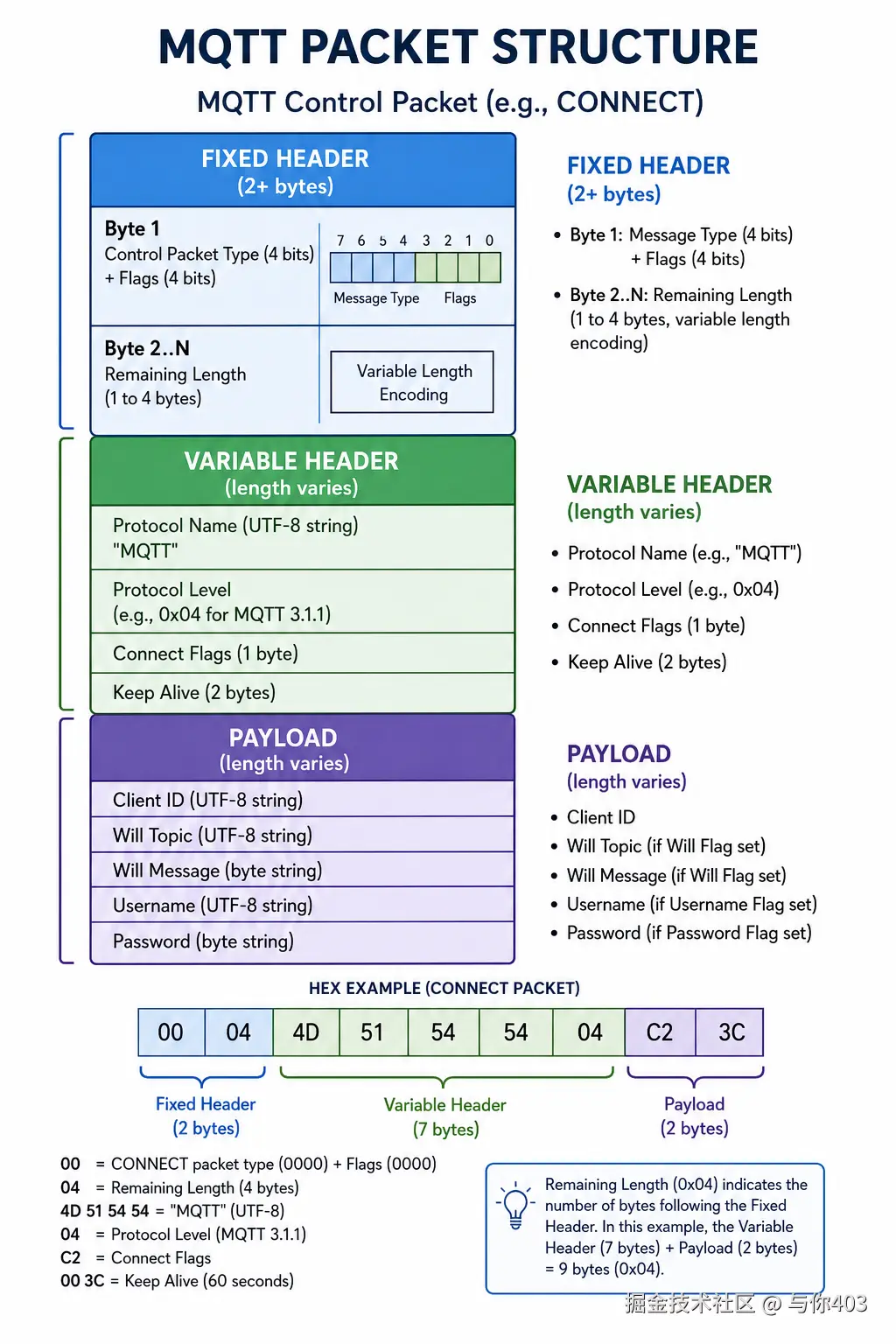

2. 报文结构：MQTT的"信封格式"

所有MQTT报文都由三部分组成：Wireshark 抓包必看。

Byte1： 高4位=报文类型，低4位=标志位（QoS, Retain, DUP）
剩余长度： 1-4字节，用变长编码。

14种报文类型：

值	报文	方向	作用
1	CONNECT	客户端->Broker	请求连接
2	CONNACK	Broker->客户端	连接确认
3	PUBLISH	双向	发布消息
4	PUBACK	双向	QoS1 确认
5	PUBREC	双向	QoS2 第一步
6	PUBREL	双向	QoS2 第二步
7	PUBCOMP	双向	QoS2 第三步
8	SUBSCRIBE	客户端->Broker	订阅主题
9	SUBACK	Broker->客户端	订阅确认
10	UNSUBSCRIBE	客户端->Broker	取消订阅
11	UNSUBACK	Broker->客户端	取消确认
12	PINGREQ	客户端->Broker	心跳请求
13	PINGRESP	Broker->客户端	心跳响应
14	DISCONNECT	客户端->Broker	优雅断开

最小报文 PINGREQ 只有 2字节 : 0xC0 0x00

CONNECT 报文的可变头最复杂，10字节：

bash 复制代码

00 04 4D 51 54 54 04 C2 00 3C
|  |             |  |  |____|____ KeepAlive 60秒 (0x003C)
|  |             |  |  连接标志 C2 = 1100 0010 = UserName + Password + CleanSession
|  |             |  协议级别 04 = v3.1.1
|  |  MQTT 字符串
|  长度 4

CONNECT 连接标志位（最容易错）：

Bit1 CleanSession：1=清理会话（常用），0=保留离线消息
Bit2 Will Flag：是否启用遗嘱
Bit3-4 Will QoS
Bit5 Will Retain
Bit6 Password Flag
Bit7 UserName Flag

常见 0xC2 = 11000010 = 清理会话+用户名+密码，无遗嘱。

2.3 Payload 有效载荷

按序出现：ClientID + Will Topic + Will Message + UserName + Password，每个字段前面 2字节大端长度。

所以一条完整的 CONNECT 报文例子是：10 25 00 04 4D 51 54 54 04 C2 00 3C 00 09 31 32 33... 也就是 AT指令背后ESP8266真正发的东西。

3. 核心机制：QoS、保留、遗嘱、心跳

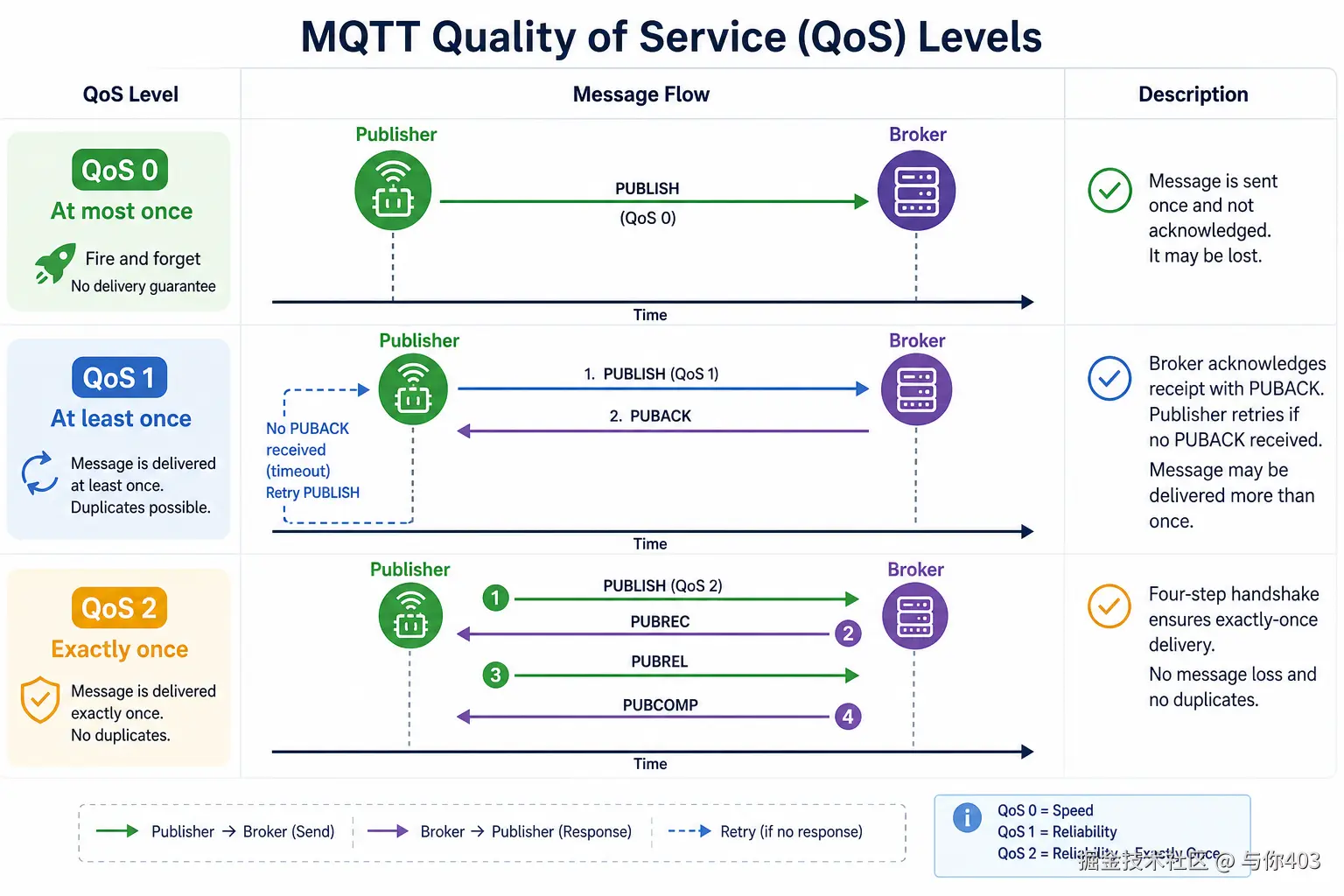

3.1 QoS 0/1/2 服务质量等级

这是 MQTT 的灵魂，选错等级导致数据丢失或重复。

QoS0 At most once 最多一次（0）： 发就完了，不管到没到。像发微信不看对方是否已读。优点：最快最省流量，适合高频传感器数据。
bash 复制代码
```
Publisher -> Broker (一条 PUBLISH 就结束)
```
QoS1 At least once 至少一次（1）： 保证至少到一次，可能重复。发 -> 等PUBACK确认，没等到就重发。像寄快递要签收。
bash 复制代码
```
Publisher -> PUBLISH -> Broker -> PUBACK -> Publisher
```
适合： 控制指令，如 开灯，宁可重复开一次，也不能不开。
QoS2 Exactly once 只有一次（2）： 最可靠，4步握手保证不丢不重，但开销大。
bash 复制代码
```
Publisher -> PUBLISH -> Broker
Broker -> PUBREC -> Publisher
Publisher -> PUBREL -> Broker
Broker -> PUBCOMP -> Publisher
```
适合： 计费、支付等绝对不能重复的场景。物联网一般不用。

实战建议： 90%场景：传感器上行用QoS0，控制下行用QoS1。别迷信QoS2，费电又费流量。

3.2 Retain 保留消息

普通消息：订阅者只有在消息发布后在线才能收到，离线期间的消息丢失。

保留消息：Broker 会保留该 Topic 的最后一条 retained 消息，新订阅者一订阅，立刻收到最后一条。

典型应用： 设备状态 device/led/status 用 retain=1 发布 ON，手机APP一上线就能立刻知道灯是开的，不用等下一次发布。

3.3 LWT 遗嘱机制 (Last Will and Testament)

最实用的离线检测机制！

设备连接时在 CONNECT 中设置：

Will Topic: device/sensor-01/status
Will Message: {"status":"offline"}
Will QoS: 1, Retain: 1

正常断开： 设备发 DISCONNECT 优雅下线，Broker 删除遗嘱，不触发。

异常断开： 断网、没电、没发心跳。Broker 在 1.5倍 KeepAlive 时间后没收到 PING，判断设备挂了，自动发布遗嘱消息！

组合拳实现在线监测：

bash 复制代码

// 1. CONNECT时设置遗嘱 offline (retain=1)
// 2. 连接成功后，立刻发布 online retain=1 覆盖掉遗嘱的离线
PUBLISH topic=device/01/status retain=1 payload={"status":"online"}
// 3. 现在：在线时 retain=online，任何人订阅都能看到 online
//    异常离线时 Broker 自动发 offline 覆盖，订阅者收到 offline

3.4 KeepAlive 心跳

客户端告诉 Broker：我每 KeepAlive 秒至少发一次报文（哪怕发个 PINGREQ）。如果 1.5 * KeepAlive 没收到，Broker 判它掉线，踢掉并触发遗嘱。

STM32上建议 60秒，太短费流量，太长离线检测慢。

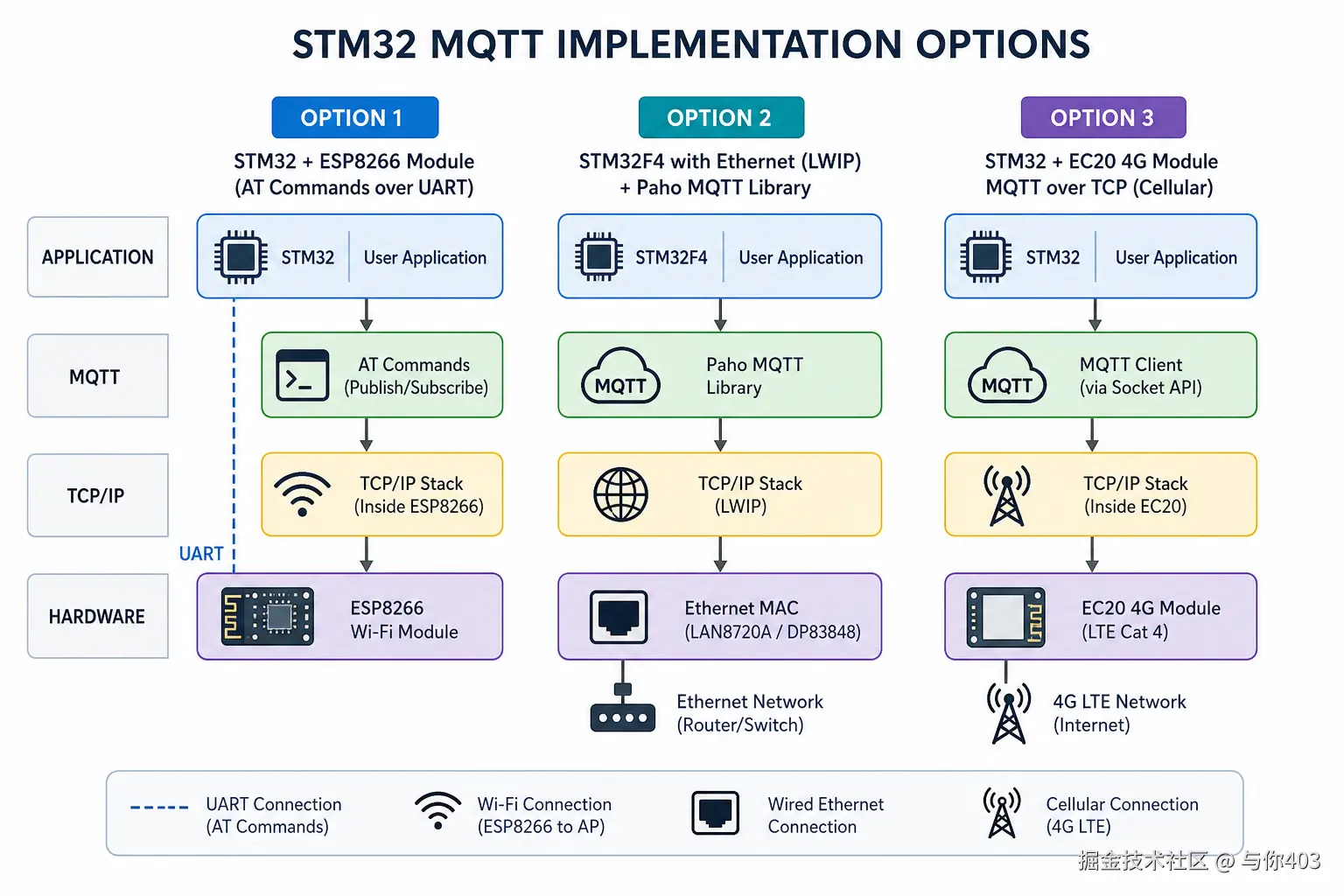

4. STM32 三种主流实现方案

方案	硬件	协议栈	难度	成本	推荐
方案A ESP8266 AT指令	F103C8T6 + ESP-01S	AT指令，STM32只需串口收发	⭐最简单	低	入门首选，本文重点
方案B LWIP+Paho	F407 + 以太网PHY	LWIP + 开源Paho MQTT	⭐⭐⭐	中	商业产品，稳定
方案C EC20 4G Cat1	任意STM32 + EC20	AT指令 MQTT	⭐⭐	高	无WiFi场景

5. 实战一：STM32F103 + ESP8266 AT指令接入 EMQX / OneNET（最经典）

这是正点原子、野火教程的经典方案，代码量极小。

5.1 硬件接线

bash 复制代码

ESP8266    STM32F103
3V3  ----  3.3V  (不能5V!)
GND  ----  GND
RX   ----  PA2 (USART2_TX)  注意交叉！
TX   ----  PA3 (USART2_RX)
RST  ----  PA4 GPIO控制复位 (可选)
EN   ----  3.3V

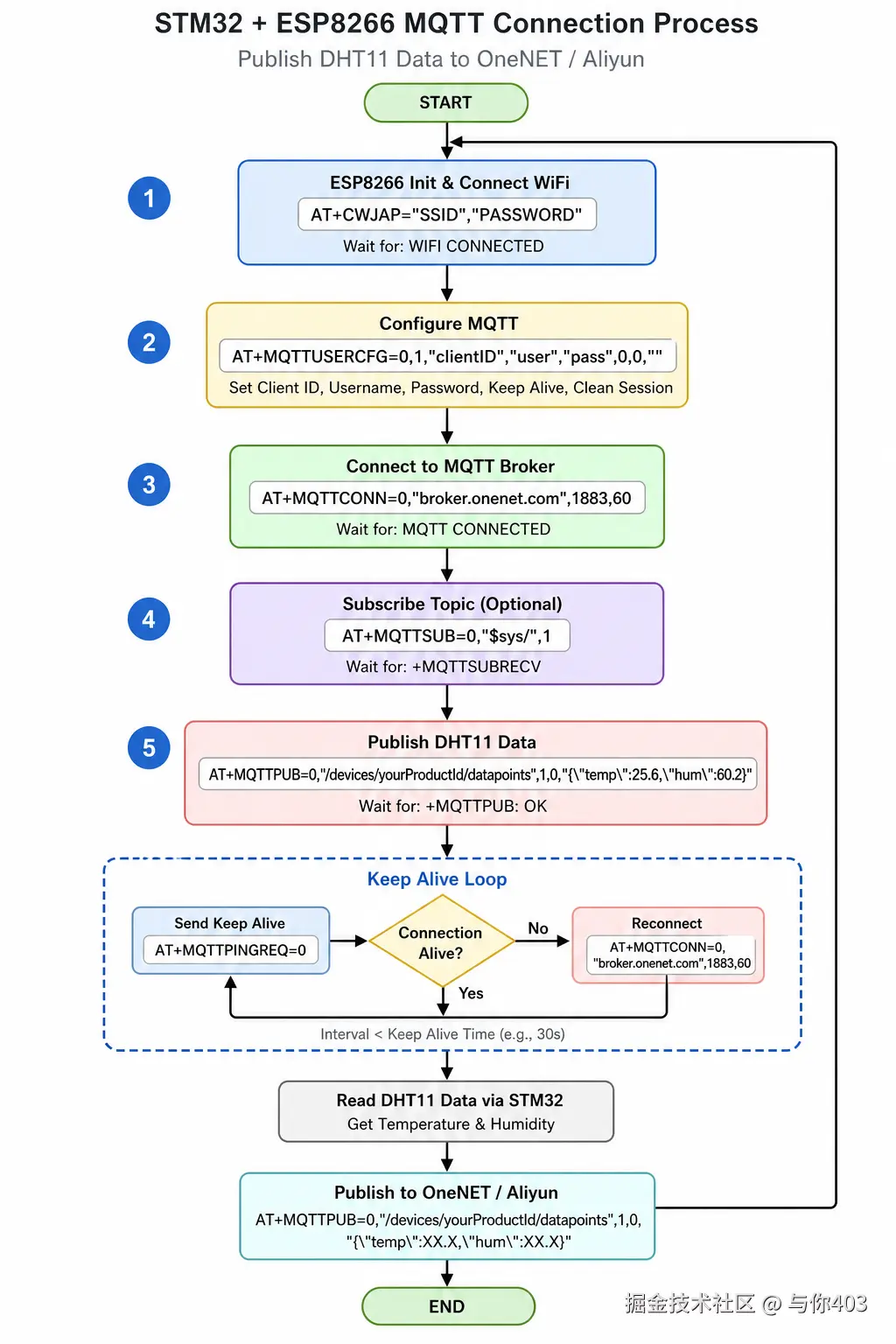

5.2 ESP8266 MQTT AT流程

1. 基础AT测试

bash 复制代码

AT                     // 响应 OK
AT+CWMODE=1            // Station模式
AT+CWJAP="Xiaomi","12345678" // 连WiFi，等待 GOT IP

2. MQTT配置（新版AT固件 1.7+）

bash 复制代码

// 配置ClientID, 用户名密码（OneNET/阿里云需要token算法生成，这里以EMQX公共服务器为例）
AT+MQTTUSERCFG=0,1,"stm32_001","user","password",0,0,""

// 连接Broker，HiveMQ公共测试服务器
AT+MQTTCONN=0,"broker.hivemq.com",1883,0

// 订阅命令下行主题
AT+MQTTSUB=0,"led/cmd",1

// 发布温湿度
AT+MQTTPUB=0,"sensor/dht11","{\"temp\":25.6,\"humi\":60}",0,0

3. STM32 端代码封装（HAL库状态机+环形缓冲，生产级）

参考了开源项目最佳实践，解决AT响应格式不统一、丢数据问题：1

bash 复制代码

// mqtt_esp8266.h
#define WIFI_SSID "Xiaomi"
#define WIFI_PASS "12345678"
#define MQTT_BROKER "broker-cn.emqx.io"
#define MQTT_CLIENTID "stm32_001_%06X" // 用芯片ID保证唯一！

typedef enum {
    MQTT_STATE_IDLE=0,
    MQTT_STATE_WIFI_OK,
    MQTT_STATE_MQTT_CONNECTED,
    MQTT_STATE_SUB_OK
} mqtt_state_t;

HAL_StatusTypeDef ESP8266_SendCmd(char *cmd, char *expect, uint32_t timeout_ms)
{
    HAL_UART_Transmit(&huart2, (uint8_t*)cmd, strlen(cmd), 1000);
    // 非阻塞等待 expect，实际应使用 环形缓冲+状态机解析，这里简化用轮询
    uint32_t tick = HAL_GetTick();
    while(HAL_GetTick()-tick < timeout_ms)
    {
        if(strstr((char*)usart2_rx_buf, expect)) return HAL_OK;
        HAL_Delay(10);
    }
    return HAL_TIMEOUT;
}

void MQTT_Init(void)
{
    printf("AT Reset...\r\n");
    ESP8266_SendCmd("AT+RST\r\n","ready",3000);
    HAL_Delay(2000);
    ESP8266_SendCmd("AT\r\n","OK",1000);
    ESP8266_SendCmd("AT+CWMODE=1\r\n","OK",1000);
    char cmd[128];
    sprintf(cmd,"AT+CWJAP=\"%s\",\"%s\"\r\n",WIFI_SSID,WIFI_PASS);
    ESP8266_SendCmd(cmd,"WIFI GOT IP",10000);

    sprintf(cmd,"AT+MQTTUSERCFG=0,1,\"%s\",\"%s\",\"%s\",0,0,\"\"\r\n",
            MQTT_CLIENTID,"username","password");
    ESP8266_SendCmd(cmd,"OK",2000);

    sprintf(cmd,"AT+MQTTCONN=0,\"%s\",1883,0\r\n",MQTT_BROKER);
    if(ESP8266_SendCmd(cmd,"OK",5000)==HAL_OK) printf("MQTT Connected!\r\n");
}

void MQTT_Publish(char *topic, char *payload)
{
    char cmd[256];
    // qos0 retain0
    snprintf(cmd,sizeof(cmd),"AT+MQTTPUB=0,\"%s\",\"%s\",0,0\r\n",topic,payload);
    HAL_UART_Transmit(&huart2,(uint8_t*)cmd,strlen(cmd),1000);
}

void MQTT_Subscribe(char *topic)
{
    char cmd[128];
    snprintf(cmd,sizeof(cmd),"AT+MQTTSUB=0,\"%s\",1\r\n",topic);
    HAL_UART_Transmit(&huart2,(uint8_t*)cmd,strlen(cmd),1000);
}

// 在串口中断回调中解析下行：+MQTTSUBRECV:0,"led/cmd",6,ON
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart==&huart2)
    {
        if(strstr((char*)rx_buf,"+MQTTSUBRECV"))
        {
            // 简易解析，生产环境用 cJSON
            char *p = strstr((char*)rx_buf,"led/cmd");
            if(p)
            {
                if(strstr((char*)rx_buf,"ON")) HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);
                else HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
            }
        }
        HAL_UART_Receive_IT(&huart2,&rx_byte,1);
    }
}

int main(void)
{
    // ... HAL Init
    MQTT_Init();
    MQTT_Subscribe("led/cmd");
    while(1)
    {
        int temp=25, humi=60;
        // 实际从DHT11读取
        char json[128];
        sprintf(json,"{\"id\":\"123\",\"params\":{\"temp\":{\"value\":%d},\"humi\":{\"value\":%d}}}",temp,humi);
        MQTT_Publish("sensor/data", json);
        HAL_Delay(5000);
    }
}

5.3 接入 OneNET / 阿里云的关键区别

OneNET 新版MQTT： 用户名是 产品ID，密码是 Token（需用 token 工具根据 product_id + 设备名 + key 计算），ClientID 是设备名。Topic 必须是 $sys/{pid}/{device}/thing/property/post 投稿格式。
阿里云： 三元组 ProductKey DeviceName DeviceSecret 用 HMAC-SHA256 算出 clientId, username, password。官方有 MQTT_Password 生成小工具。Topic 为 /sys/{ProductKey}/{DeviceName}/thing/event/property/post
建议： 开发期用 EMQX 公共 Broker broker.emqx.io:1883 联调，跑通后再切阿里云/OneNET，省去鉴权烦恼。

6. 实战二：高级版 STM32F407 + LWIP + Paho MQTT（裸机协议栈）

如果你用 F407/F767 自带以太网，或想更深入理解MQTT报文，可用开源 Paho MQTT Embedded-C。

它只有4个文件：MQTTPacket, MQTTClient, MQTTConnect, MQTTSubscribe

bash 复制代码

// 参考封装 [5](https://www.cnblogs.com/jgijue/p/19679044)

// 网络层用 LWIP socket 封装
int transport_sendPacketBuffer(int sock, unsigned char* buf, int buflen)
{
    return lwip_send(sock, buf, buflen, 0);
}

// 初始化
MQTTClient mqttClient;
Network n;
MQTTPacket_connectData data = MQTTPacket_connectData_initializer;
unsigned char buf[1024], readbuf[1024];
NetworkInit(&n);
NetworkConnect(&n, "broker.emqx.io", 1883);
MQTTClientInit(&mqttClient, &n, 1000, buf, 1024, readbuf, 1024);

data.clientID.cstring = "stm32f407_client";
data.keepAliveInterval = 60;
data.cleansession = 1;
data.username.cstring = "user";
data.password.cstring = "pass";
data.willFlag = 1;
data.will.topicName.cstring = "device/status";
data.will.message.cstring = "offline";
data.will.retained = 1;

MQTTConnect(&mqttClient, &data);

// 发布
MQTTMessage msg;
msg.qos = QOS1;
msg.retained = 0;
msg.payload = "{\"temp\":26}";
msg.payloadlen = strlen(msg.payload);
MQTTPublish(&mqttClient, "sensor/data", &msg);

// 订阅
MQTTSubscribe(&mqttClient, "control/led", QOS1, messageArrived);
void messageArrived(MessageData *md)
{
    printf("Recv: %.*s\n", md->message->payloadlen, (char*)md->message->payload);
}

此方案可移植 FreeRTOS，中断+消息队列，适合商用。

7. 调试神器：MQTTX + Wireshark

MQTTX：EMQX 官方出的跨平台客户端，比 MQTT.fx 好用100倍，可同时模拟发布和订阅，看 retained / qos 效果。
Wireshark 抓包： 过滤 mqtt，直接看 2字节包头 + 报文类型，心跳是否正常一眼看清。
EMQX Dashboard： broker.emqx.io:18083 可看在线客户端、订阅关系。

8. 排坑指南：血泪总结

ClientID 重复导致互踢： 两个板子用同一个 stm32_client，结果疯狂掉线。解决：ClientID = 设备MAC/芯片ID，唯一！
AT固件版本太旧不支持 MQTT： AT+MQTT 返回 ERROR。解决：去安信可官网烧录 ESP8266 AT v1.7+ MQTT 固件。
OneNET/阿里云鉴权失败 CONNACK=5： Token算错、时间戳不对。解决：用官方小工具动态生成，别手算。
订阅收不到？
- QoS不匹配？没事，都能收到，只是降级。
- 主题写错大小写？
- 是否订阅后立刻发布？Broker 转发有 10-100ms 延迟，测试时加延时。
内存溢出： sprintf 拼 JSON 时 128字节缓冲区溢出导致 HardFault。改用 snprintf 并检查返回值。
KeepAlive 内没发 PING： 60秒内既没Pub也没Sub，Broker踢掉。解决：空闲时在主循环定时发 AT+MQTTPING 或 MQTTClient_yield 保持心跳。
WiFi断了MQTT不会自动重连： ESP8266 AT版掉WiFi后不会自动连MQTT。必须在代码里检测 WIFI DISCONNECT，状态机回到 AT+CWJAP 重连。

9. 总结与下篇预告

MQTT 本质：轻量级发布/订阅 + Broker中转
保命三件套：QoS(可靠性) + Retain(状态记忆) + LWT(掉线感知)
STM32 接入：新手用 ESP8266 AT 版 30分钟跑通，上量用 F4+LWIP+Paho

参考与工具

官方文档《MQTT具体报文格式解析》- 报文结构详解 3
工程实践《STM32+ESP8266+Android基于MQTT三端通信》- 状态机+环形缓冲最佳实践 1
OneNET/阿里云 STM32 AT指令接入教程 2
工具：MQTTX 下载 | EMQX公共Broker

本文所有配图原创，代码基于 HAL 库亲测 F103C8T6 + ESP-01S 可用。
