汇川注塑机伺服驱动器故障维修排除方法

IS300T030重启故障

摘要:针对IS300T030汇川注塑机CAN通讯控制故障,建议先检查伺服驱动器ERR报警代码。若出现间歇性卸压/停顿,需用示波器检测CAN通讯波形,波形异常时更换通讯芯片。显示-H-C故障需重点检测开关电源的5V/24V电压稳定性,若波动过大则需更换滤波电容、431AC基准电源、18VY6稳压管等电源模块元件。检修时应优先排查电源质量与通讯信号完整性。

编码器接线图

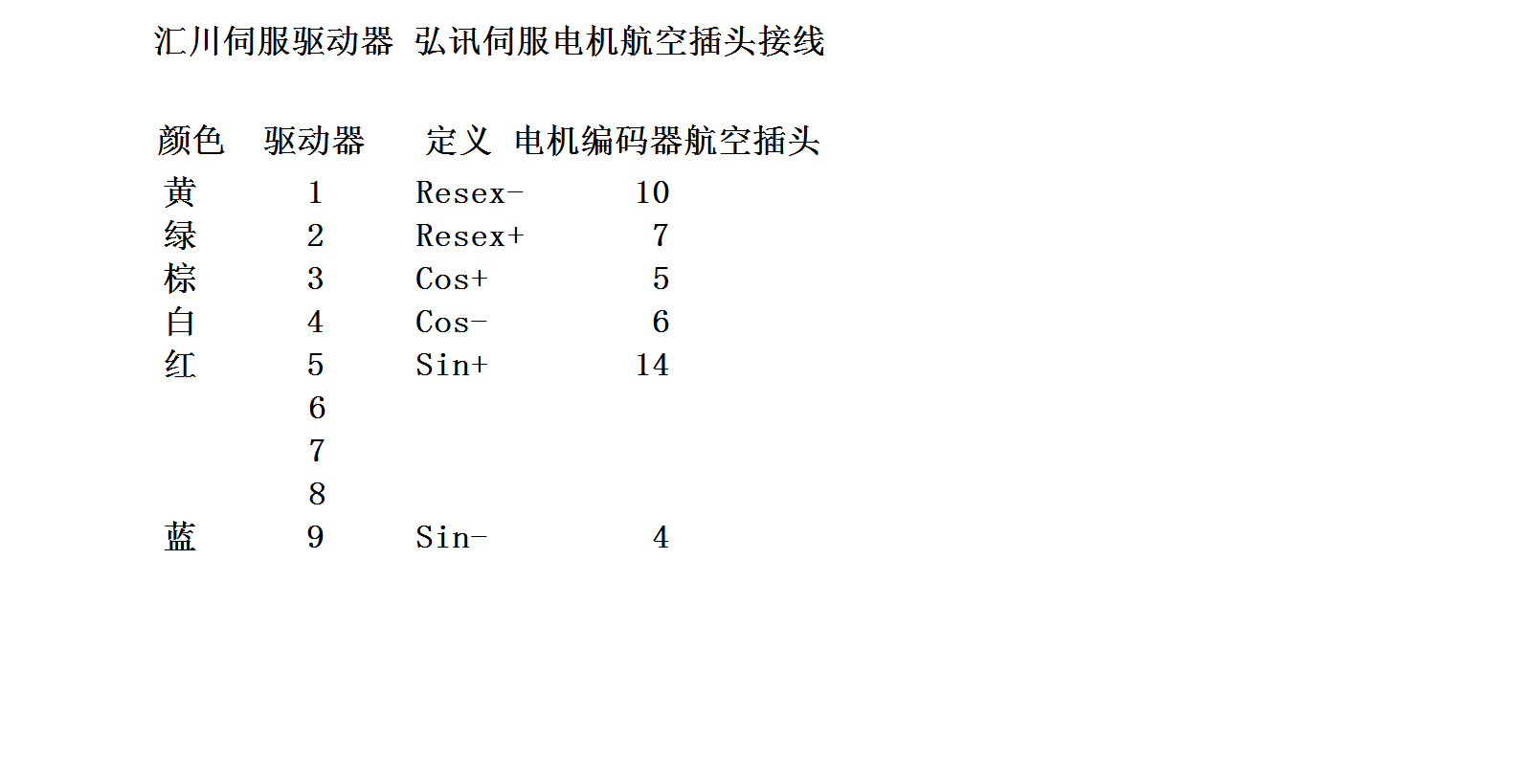

汇川伺服驱动器 弘讯伺服电机航空插头接线

汇川注塑机伺服电机驱动器和注塑机采用CAN通讯控制,

机器出现问题停机,首先检查伺服驱动器数码管显示内容,

根据ERR报警内容确定故障原因。

如出现自动或手动工作时,间歇性卸压,动作出现停顿,

首先用示波器检查CAN通讯波形是否正常,如波形矩形波不规整,

IS300T030-C-EST伺服驱动器与主机CAN通讯监控

则需更换CAN通讯芯片。

伺服驱动器显示-H-C故障码,则需检查开关电源是否正常。

重点检查5V24V电压,用示波器观察5V24V波形是否起伏大,

电压不稳定。则更换滤波电容,431AC基准电源,18VY6稳压管。

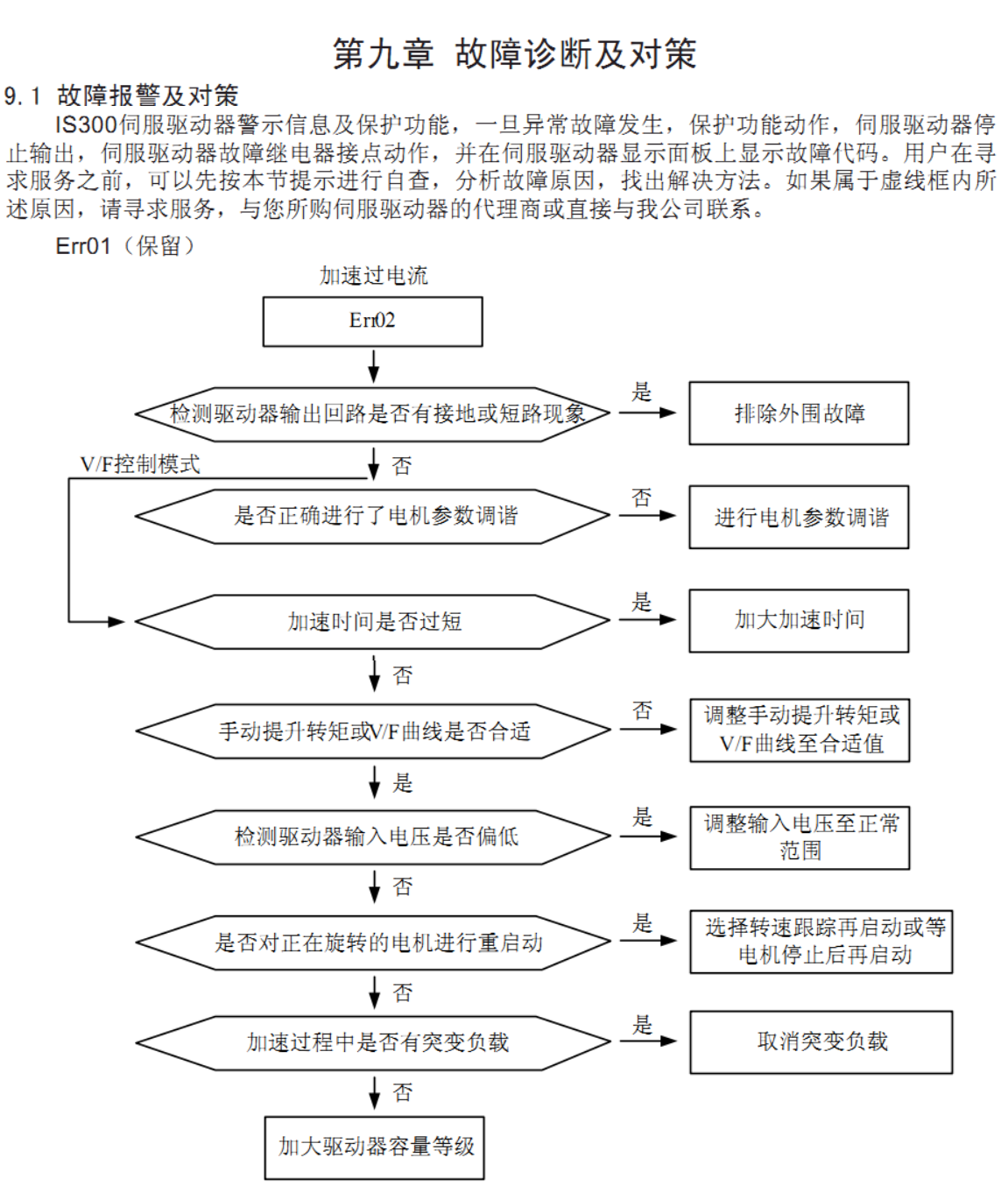

ERR02

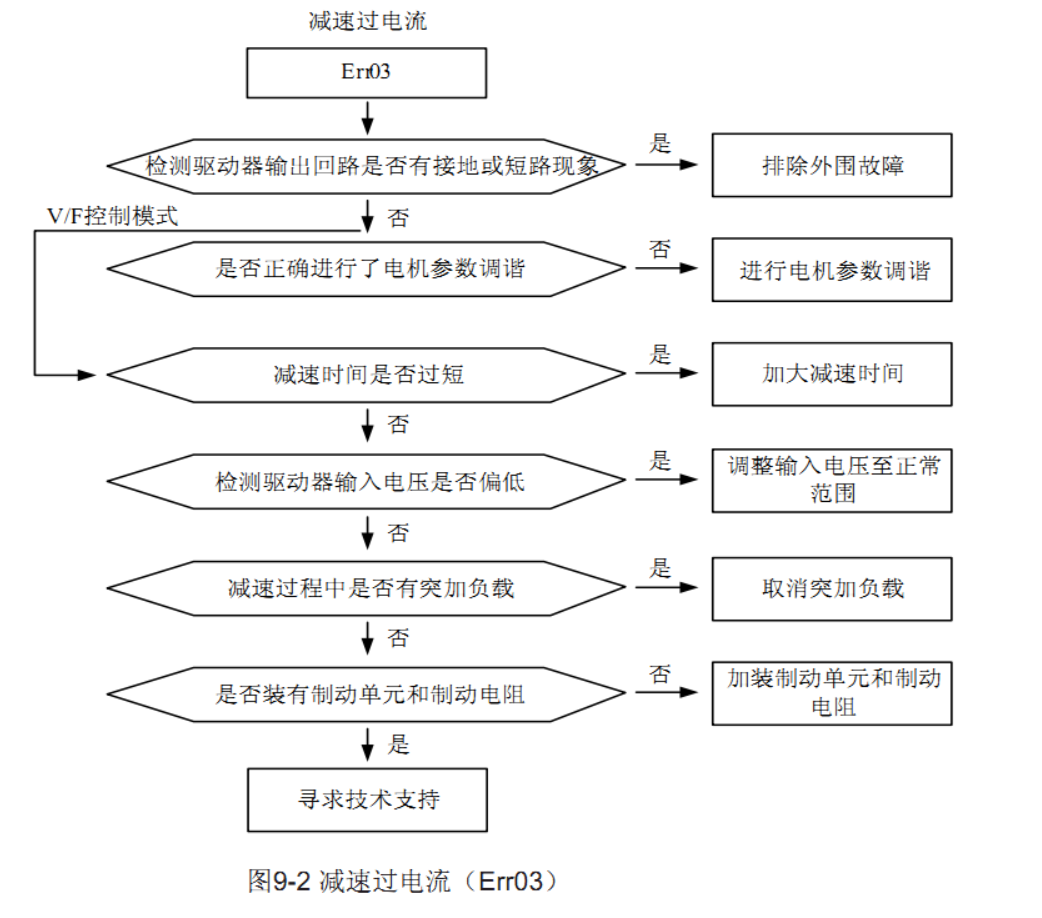

ERR03

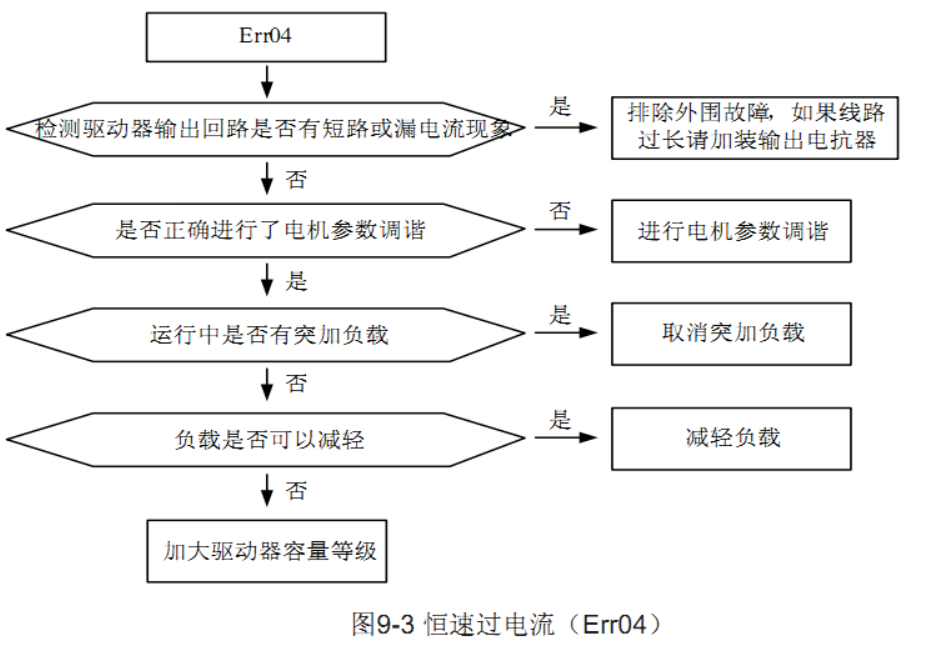

ERR04

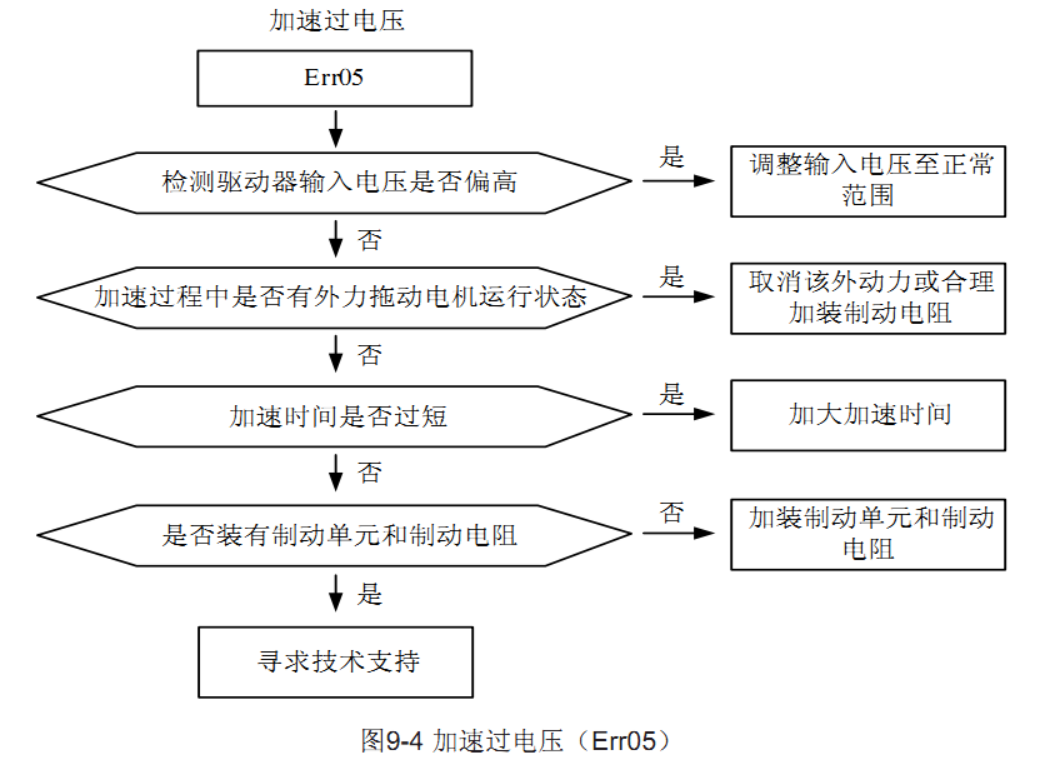

ERR05

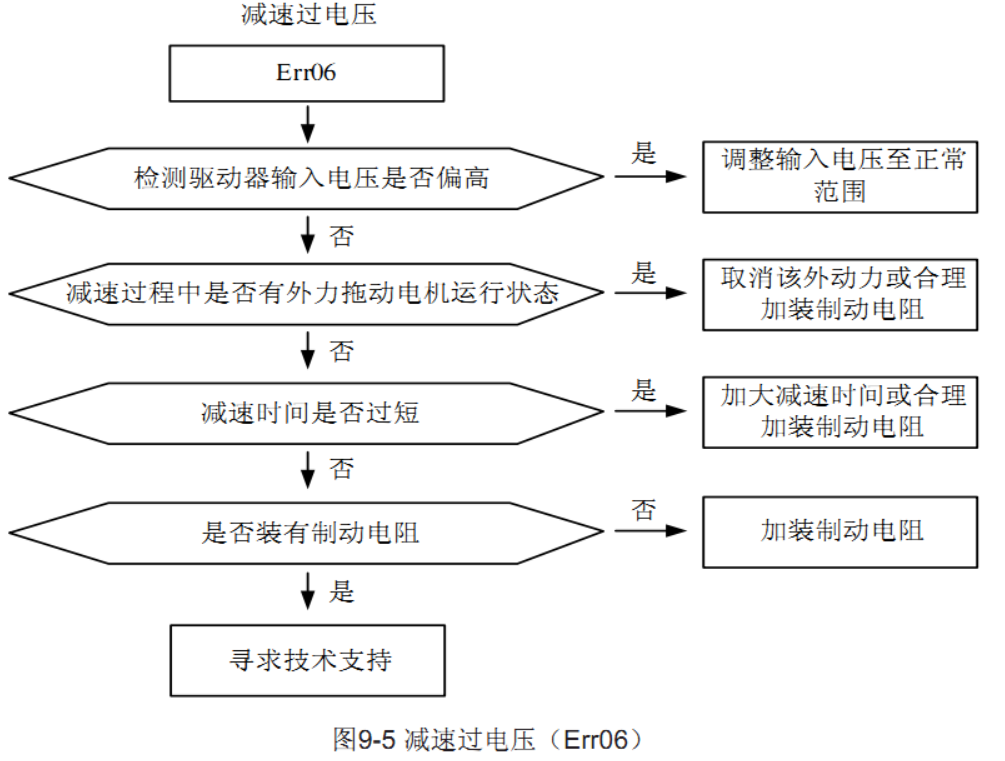

ERR06

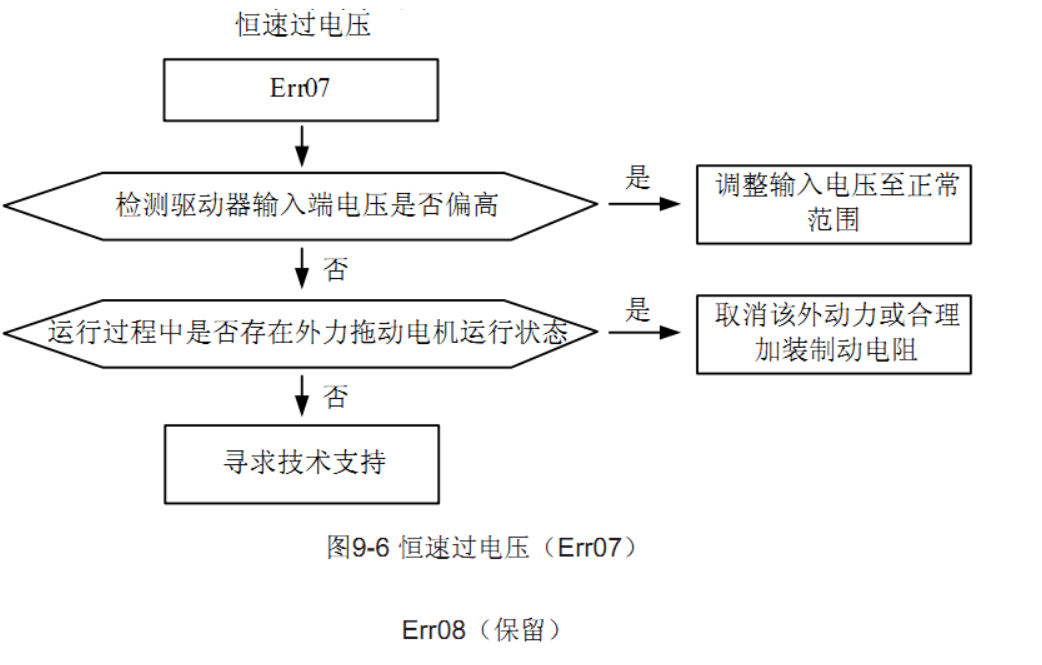

ERR07

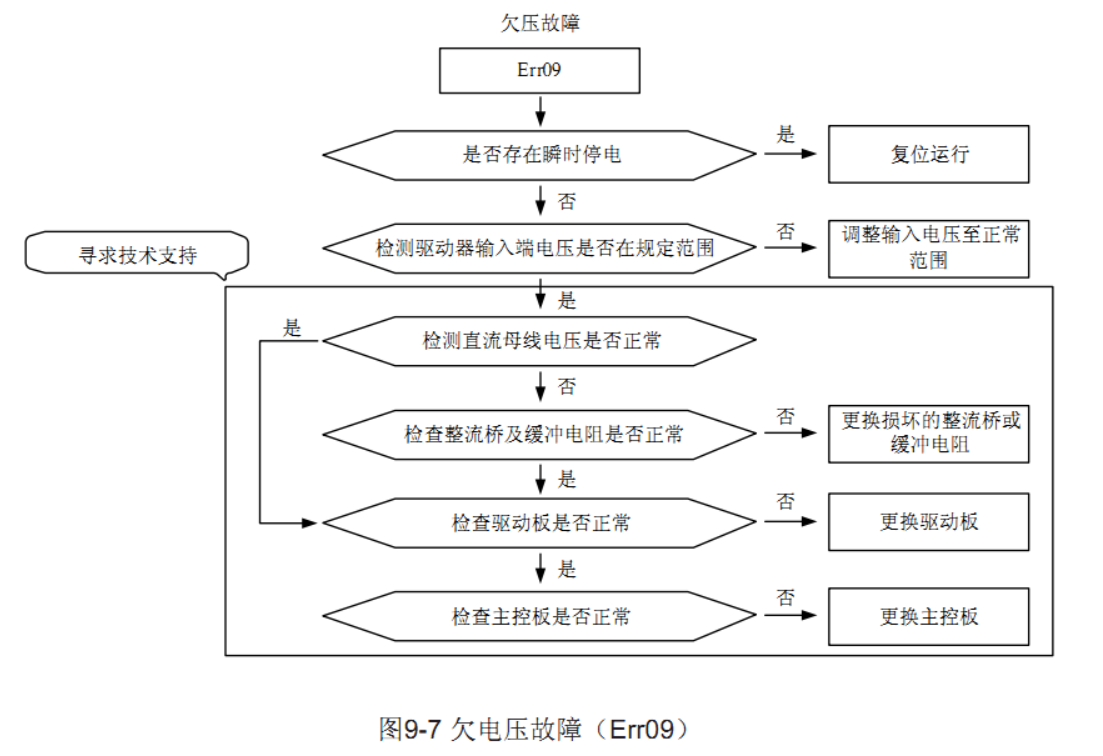

ERR09
