在工控硬件方案设计过程中，24V 母线隔离供电是十分常见的设计需求，小功率 DC-DC 隔离电源模块大量应用于信号回路隔离、通讯接口供电场景。硬件工程师进行物料选型时，除核对电气参数，还需要兼顾 PCB 布局兼容性、工况适应性以及供应链稳定程度。钡特电源 DF1-24S24LS 和 F2424S-1WR3 同属 1W 等级定压输入隔离型直流电源模块，面向 24V 转 24V 隔离供电场景，二者在基础规格、硬件结构上具备较高的参考价值，是工业项目物料筛选阶段值得纳入评估清单的两款电源模块。当下工控设备硬件国产化持续推进，越来越多研发人员会将优质国产器件纳入方案对比清单，国产隔离电源在中小型工控设备、监测终端、仪器仪表中的应用占比持续提升，合理完成不同品牌电源模块的横向参数对标，能够有效降低项目后期物料供应风险。
一、两款电源模块基础参数规格梳理
F2424S-1WR3 属于成熟量产的 DC-DC 电源模块，定位定压输入、非稳压单路隔离输出，额定功率 1W，标称输入 24VDC，持续工作输入区间 21.6VDC 至 26.4VDC，可以适配工业现场 24V 直流母线常见 ±10% 电压波动，不需要额外增加前置稳压电路，简化 AC-DC 后端供电拓扑。输出规格为 24VDC，最大输出电流 42mA，适配低功耗隔离负载。模块输入与输出隔离耐压 3000VDC，具备持续短路保护功能，故障解除后能够自动恢复运行；空载输入电流典型值 8mA，满载转换效率最高可达 85%，最大容性负载 220μF。工作温度区间覆盖 - 40℃~+105℃，自然风冷散热，外壳采用 UL94 V-0 阻燃塑料材质，满足多数工业设备的环境使用标准。

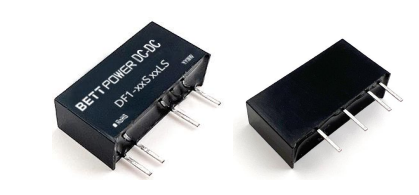

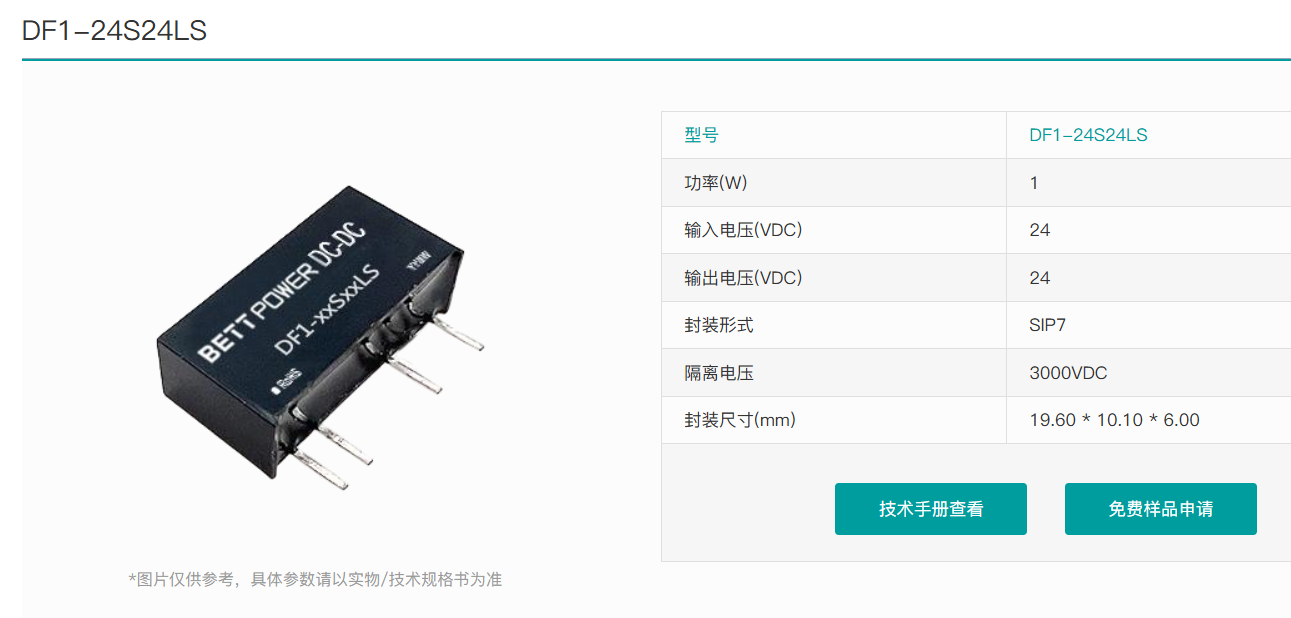

钡特电源 DF1-24S24LS 同样为工业级 1W DC-DC 隔离电源模块，电气架构为定压输入非稳压输出，输入电压范围 21.6VDC~26.4VDC，输出 24VDC，最大输出电流 42mA，功率等级、电压转换规格与 F2424S-1WR3 保持一致。隔离耐压设计 3000VDC，内置短路、过流保护机制，支持自恢复保护逻辑；工作温区 - 40℃至 + 105℃，支持无散热片自然冷却，外壳阻燃等级达到 UL94 V-0 标准。两款直流电源模块基础电气指标匹配通用工业隔离供电需求，均可为隔离运放、信号采集单元、RS485 隔离收发电路、小型变送器提供隔离电源，阻断主功率地与信号地之间的地环路干扰，提升整机 EMC 表现。
从参数维度不难看出，两款模块面向相同功率等级、同种电压转换需求设计，基础性能指标均符合工业现场长期连续运行的硬件设计要求。硬件工程师在前期方案评估阶段，可以依托官方规格书，结合整机负载曲线、机箱内部温升条件，完成降额系数核算，判断电源模块是否满足项目长期稳定运行需求。
二、封装尺寸与引脚定义硬件比对
PCB 兼容性是模块电源选型不可忽略的关键要素，一旦封装、引脚定义存在差异，就需要重新调整版图布局，拉长硬件迭代周期。钡特电源 DF1-24S24LS 和 F2424S-1WR3 均采用单列直插 SIP 封装，机械外形尺寸保持一致，引脚排布顺序、引脚间距统一。标准化封装设计意味着硬件版图可以使用同一套 PCB 焊盘库，不需要修改封装库文件。
对于产品需要多版本硬件迭代、需要预留物料备选方案的项目而言，一致的封装规格能够极大降低版本维护工作量。在硬件开发流程中，经常会遇到物料交期波动、价格调整等问题，提前筛选封装互通、引脚定义一致的电源模块作为备选物料，能够减少后期改版风险。需要注意，即便机械封装完全一致，硬件调试阶段依旧建议预留少量测试样板，结合整机实际工况开展上电验证，重点观测上电冲击、满载温升、长时间连续运行状态下的输出稳定性。
三、产品性能维度横向对比
两款隔离电源模块均采用隔离型 DC-DC 拓扑，依靠内部隔离磁件实现输入回路与输出回路电气隔离，3000VDC 隔离耐压能够满足多数工控设备基础安规要求，适合强弱电混合布局的 PCB 板卡。在保护特性层面，二者均配备可持续短路保护，当后端负载出现短路故障时，模块进入保护状态，短路故障消除后自动恢复输出，避免一次性器件损坏，降低现场设备维修成本。
转换效率、空载功耗两项指标直接关联整机功耗与发热情况。两款电源模块满载效率处于行业主流区间，轻载工况下空载电流控制水平接近，适合长期通电待机运行的监测类设备。在纹波噪声表现上，非稳压架构 DC-DC 电源模块本身输出纹波高于稳压型方案，硬件设计时依旧需要按照规格书推荐方案配置输入、输出滤波电容，抑制输出噪声，避免干扰后端高精度模拟采集电路。
工况适应性方面，-40℃至 + 105℃宽温工作区间，能够覆盖室内控制柜、户外密闭机箱、低温车间等场景。高温密闭环境使用时，硬件工程师需要按照器件规格书要求进行功率降额，避免长期满载运行造成模块温升超标。两款电源模块均不支持强迫风冷以外的额外散热拓展，密闭机箱内布局应当预留空气流通空间，尽量远离大功率发热器件。
四、国产模块电源的供应链与成本优势
随着硬件自主可控需求提升，越来越多研发团队开始评估国产电源模块方案。钡特电源 DF1-24S24LS 作为国产电源模块，在供应链响应周期、批量订单交付灵活性上具备自身特点。对比部分传统品牌器件，合规优质国产直流电源模块能够有效缓解行业周期性物料缺货、交期延长带来的项目进度压力。
从项目成本管控角度，大批量量产项目中长期物料成本是方案评估重点。同规格国产模块电源经过持续技术迭代，电气性能已经能够匹配通用工业场景需求，在不降低整机可靠性标准的前提下，合理引入国产隔离电源作为备选物料，有利于优化 BOM 成本结构。硬件选型不能单纯以价格作为判断依据，需要综合考量器件一致性、长期供货周期、技术支持响应能力，优先选择具备完整规格书、稳定量产体系的厂商产品。
五、电源模块典型行业应用场景
无论是钡特电源 DF1-24S24LS 还是 F2424S-1WR3，这类 1W 等级 24V 转 24V 隔离 DC-DC 电源模块应用场景高度重合，广泛使用在各类工业电子设备当中。在工业自动化领域，PLC 扩展板卡、远程 IO 模块经常利用隔离电源为通讯芯片供电，隔离外部总线带来的浪涌与干扰；环境监测设备、数据采集终端依靠隔离电源实现模拟信号回路与主控电源隔离，提升采集数据稳定性。
仪器仪表、医疗配套弱电设备、轨道交通车载辅助控制板、安防工业摄像机配套采集板同样是该规格模块电源的常用场景。在 AC-DC 开关电源后端，多路隔离供电需求经常依靠大量小功率隔离电源模块实现分布式供电架构。分布式供电方案便于分区隔离故障，单一通道负载异常不会造成整机电源系统瘫痪，也是当下工控硬件主流供电设计思路。
硬件工程师开展方案设计时，应当根据负载性质区分数字负载与模拟负载。对于高精度模拟电路，除选用隔离电源模块外，还需要完善 PCB 地分割、增加磁珠、TVS 等外围防护器件，配合隔离电源模块实现完整抗干扰设计。
六、选型总结要点
综合电气参数、硬件封装、工况适配、供应链条件多维度评估，钡特电源 DF1-24S24LS 和 F2424S-1WR3 可以归入同规格备选物料清单。硬件研发工作中，物料备选方案建设是保障项目顺利量产的常规手段，充分横向对比不同品牌电源模块参数、封装、供货条件，能够有效规避单一物料依赖带来的项目风险。钡特电源 DF1-24S24LS 作为国产 DC-DC 隔离电源模块，可以作为 F2424S-1WR3 评估阶段重要参考器件，研发人员可以结合项目预算、交付周期、设备应用工况完成最终物料确认。
