电路设计，电源部分是必须要考虑的内容，电源都处理不好怎给其他芯片电路模块供电？所以做电路设计的必须学会电源部分处理，如果实现各种电源之间转换，是否隔离、过流、过压保护等。下面为大家介绍一种由18V转3V的电源电路，采用DC-DC转换，效率可高达90%。
直流18V转3V，很多人会想到使用线性三端稳压器，非常方便，但是18V转3V，压降太大，高达15V的压降，若不是电流很小（100mA以内），不建议采用LDO类型的线性降压芯片，比如LM117、LM317、AMS1117等，因为0.2A电流自身功耗高达3W，1A电流自身功耗高达15W!效率太低，而且芯片发热严重，需增加散热保护措施。

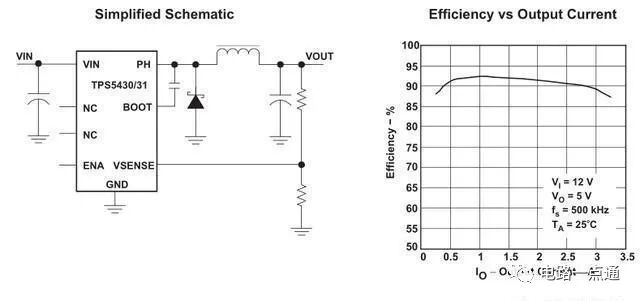

18V转3V最好是采用开关式DC-DC降压型芯片，下面为大家介绍一款输入电压范围5.5V~36V，输出电流高达3A，转换效率高达90%以上的DC-DC电源芯片------TPS5430。

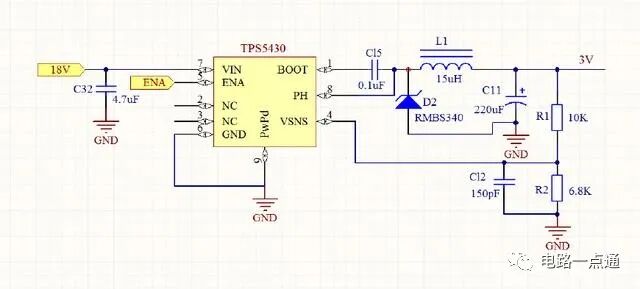

▲18V输入3V3A输出原理图
其输出电压公式为：VOUT=1.221R1/R2+1.221。最高输入电压36V，最低输入电压5.5V，输出电压根据电阻R1和R2的阻值可调。
芯片封装为：SOIC8，效率较高自身功耗不大，不需要增加散热处理，小小的芯片可输出高达3A的电流。
电路设计时，电感选择15uH即可，如需其它输出电压，根据公式调整电阻R1和R2即可。
