针对免提全双工语音交互设备普遍存在声学回声、环境噪声、远场拾音失真、瞬态干扰、户外风噪等音频劣化问题，本文设计并研究 A-59 型工业级 AI 语音处理模组。该模组融合神经网络自适应降噪算法、声学回声消除（AEC）、定向波束拾音（BF）、自动增益控制（AGC）技术，支持 PDM 数字麦、驻极体模拟麦双类拾音输入，兼容 I2S 数字音频、LINE 模拟音频双通道同步输出，具备宽电压、宽温域工业级工作特性。
本文系统阐述模组硬件架构、核心 AI 算法原理、电气性能指标、七种标准化系统接入拓扑，并分场景论证其在楼宇对讲、车载语音、远程会议、智能安防、工业呼叫等领域的工程适配优势。实测表明，模组回声抑制能力达 100 dB，稳态降噪深度 45 dB，最远拾音距离 5 m，可在喇叭近距高音量工况下稳定实现全双工无损通话，显著提升语音识别与实时对讲系统音频信噪比。
1 引言
随着物联网、智能交互、远程音视频通信技术普及，免提式语音交互设备被广泛应用于智能家居、车载终端、远程会议、工业监控、自助终端等场景。免提设备天然存在两大核心声学缺陷：其一，扬声器播放下行音频经空气、结构传导至麦克风形成声学回声，造成通话啸叫、双向通信卡顿；其二，复杂环境下叠加稳态背景噪音、瞬时冲击噪声、户外气流风噪，大幅降低人声清晰度与后端语音识别准确率。
传统语音处理方案多采用单 / 双麦固定滤波降噪、线性自适应回声抵消，存在明显局限性：对突发性瞬态噪声、气流风噪抑制效果差，回声消除收敛速度慢，拾音距离受限，且难以适配工业场景宽温、宽电压工作需求。
2 模组整体硬件架构与物理规格
2.1 外形与尺寸参数

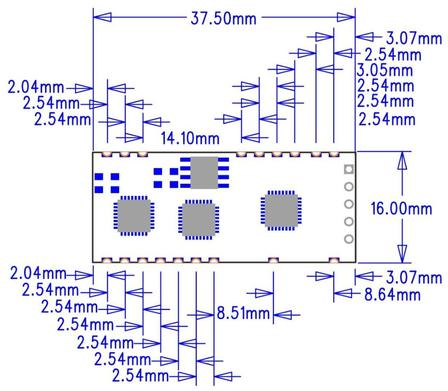

A-59 模组采用半孔焊盘贴片封装，整体尺寸 37.5 mm×16.00 mm，半圆焊盘规格 1.5 mm×1 mm，可直接贴片于主控 PCB 或通过转接板集成至成熟存量产品，向下兼容 A-06、A-09、A-29 前代语音处理模组，降低方案迭代改板成本。

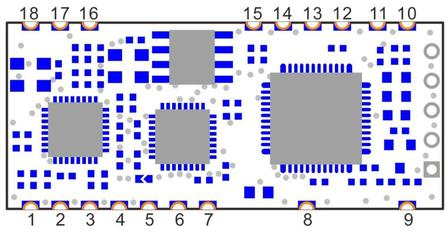

2.2 引脚功能与接口体系
模组共 18 路功能引脚，构建完整拾音、音频处理、音频输出、电源、参考信号链路，接口分为五大类：
- 电源引脚：9 脚 + 5V 供电（输入范围 4~6.5 V）、8/14 脚功率地、15 脚 3.3 V 数字麦供电输出，满足 PDM 硅麦工作电压需求；
- PDM 数字麦克风输入：MIC0（12/13 脚）为主拾音通道，MIC1（10/11 脚）为预留扩展通道，支持单 / 双麦波束成型定向拾音；
- 回声参考模拟输入：LINE_IN_L/R（16、18 脚）配套模拟地 HP AGND（17 脚），采集扬声器下行音频作为回声消除基准信号；
- 模拟音频输出：MICOUT_L/R 为降噪处理后人声模拟输出，SPK_L/R 为下行扬声器音频处理输出；
- I2S 数字音频接口：LRCK 帧时钟、BCK 位时钟、DOUT 数字音频输出，实现无干扰数字化音频传输。
模组支持数字、模拟音频同步输出，两种信号链路独立工作，无需修改固件即可按需选用，适配不同后端主控音频接口。
2.3 工业级电气性能指标
模组针对工业场景优化电气与环境适应性，核心参数如表 1 所示： 表 1 A-59 模组核心电气性能参数
|---------|------------------------------------|
| 参数类别 | 技术指标 |
| 供电电压 | DC 4V~6.5V |
| 静态工作电流 | 28~30MA |
| 模拟输出特性 | 输出阻抗 10 kΩ，信噪比 91 dB，最大输出 1.5 Vrms |
| 模拟输入特性 | LINE_IN 阻抗 47 kΩ，最大输入 1 Vrms |
| 拾音距离 | 0.1 m ~ 5 m（随固件可调） |
| 回声消除能力 | 最大抑制 100 dB，支持 100 ms 空间回声延迟 |
| AI 降噪深度 | 最优工况 45 dB |
| 工作温度区间 | -40 ℃ ~ +85 ℃ |
| 工作湿度 | 相对湿度≤90% |
宽温域特性使其可适配室外门禁、车间工业呼叫、车载露天设备等高低温极端工况；低静态功耗满足电池供电便携语音终端长期工作需求。
3 核心 AI 语音处理算法原理
模组内置神经网络 AI 降噪引擎，基于数十万组室内、户外、工业、交通场景噪声样本完成离线训练，区别于传统固定参数滤波算法，具备人声自主识别、噪声类型分类、抑制强度自适应调节能力，核心功能分为四大模块。
3.1 大动态范围声学回声消除（AEC）
声学回声消除是全双工通话基础，模组 LINE_IN 端口实时采集扬声器原始下行音频作为参考信号，DSP 结合神经网络算法实时拟合扬声器至麦克风的声学传输通道。实测工况下，麦克风与扬声器间距仅 1 cm、喇叭音量 95 dB 时可完全屏蔽回声；即便扬声功率超 100 dB、音麦间距小于 6 cm，仍可稳定抵消声学反射回声，全程保障双向语音流畅无中断，解决传统方案大音量下收敛失效、单向静音问题。
3.2 自适应 AI 环境降噪
神经网络模型可精准区分人声与各类干扰噪声，分两类噪声实现针对性抑制：
- 稳态连续噪声：空调风机、车间设备低频轰鸣、道路车流背景音，算法动态调整噪声抑制增益，持续滤除底噪且不损伤人声频段；
- 瞬态冲击噪声：会议桌椅摩擦、水杯碰撞、墙体敲击、设备启停瞬时异响，传统滤波因采样延迟无法处理，AI 算法无响应延迟，可实时屏蔽短时突发干扰，保留连续人声。
3.3 户外气流风噪专项抑制
户外骑行、露天对讲设备中，气流冲击麦克风振膜产生的结构性风噪是传统降噪技术难点。本模组神经网络单独收录各类风速、雨雾环境下的风噪样本，可区分人声振动与气流冲击振动波形，在雨天、高速骑行等场景下有效抑制风噪失真，保障户外远距离通话清晰度。
3.4 远场自动增益与定向波束拾音（AGC+BF）
搭配常规 - 42 dB 灵敏度驻极体麦或 - 26 dBFS PDM 硅麦时，开启远场拾音固件后拾音覆盖范围 50 cm~500 cm。双麦接入模式下启用波束成型算法，定向拾取前方人声，抑制侧向、后方环境干扰声源；AGC 自动增益动态调节远近人声输出幅度，避免近距离人声削波失真、远距离人声微弱不可闻。
4 多拓扑系统接入方案设计
根据拾音器件（数字麦 / 模拟麦）、输出信号类型（模拟 / I2S 数字）、功放前置 / 后置布局，设计七种标准化硬件连接拓扑，覆盖存量产品改造、全新主板开发两类需求。
4.1 PDM 数字麦克风输入拓扑（模式一～四）
数字硅麦具备低底噪、抗电磁干扰优势，为主流设计方案，分四种链路：

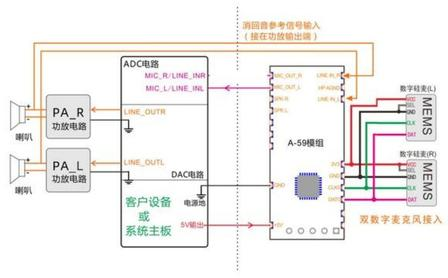

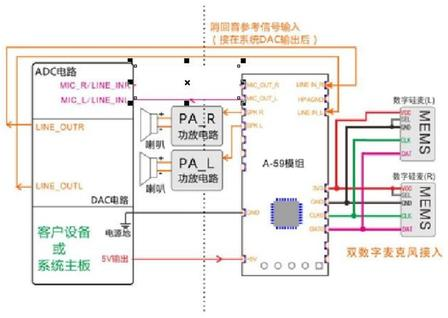

- 模式一：数字麦输入 + 模拟音频输出，功放位于模组前端 适用于已有成熟功放电路的存量设备改造，扬声器功放输出端引出 LINE_IN 回声参考信号，处理后人声由 MICOUT 模拟端口输出至主控，无需改动原有功率放大电路，改造成本最低。
模式二：数字麦输入 + 模拟输出，功放后置模组 全新 PCB 设计优选方案，下行扬声器音频经模组 SPK 端口输出至功放，上下行音频全部经过 AI 算法预处理，回声消除收敛效果最优，全双工交互流畅度显著提升。

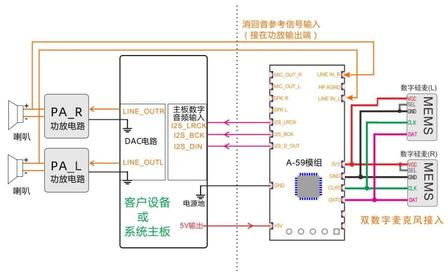

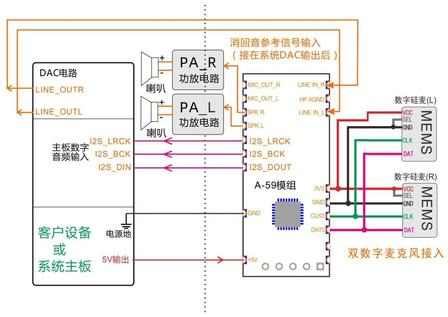

模式三：数字麦输入 + I2S 数字音频输出，功放前置 全数字化音频链路，降噪后人声通过 I2S 总线传输至主控，规避模拟走线电磁辐射引入的交流底噪，适合高语音识别精度需求设备；模组模拟输出端口可悬空不使用，固件无需切换。
模式四：数字麦输入 + I2S 输出，功放后置模组 兼顾数字链路低干扰、全音频通路算法处理双重优势，为高端会议、车载语音终端最优拓扑，最大程度消除辐射噪声、结构回声双重干扰。
4.2 驻极体模拟麦克风输入拓扑（模式五～七）

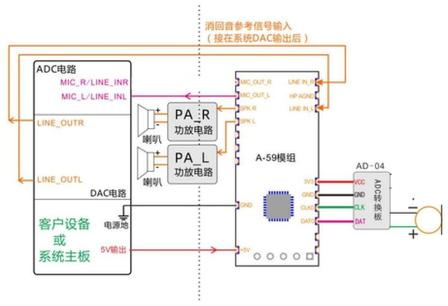

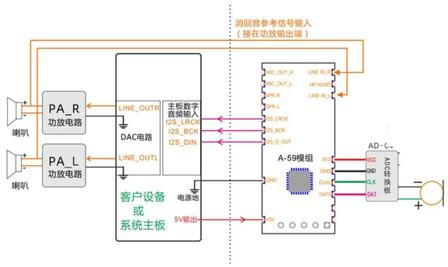

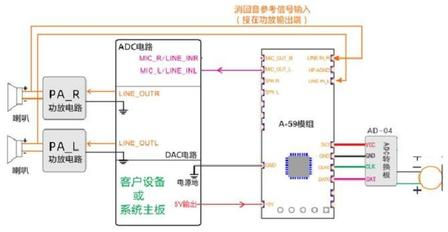

针对存量设备使用传统模拟电容麦场景，配套 AD-04 专用 ADC 转换板将模拟麦信号转为 PDM 数字格式接入模组，衍生三种适配拓扑，分别对应模拟输出功放前置、模拟输出功放后置、I2S 数字输出三种需求，单模拟麦即可完成 AI 降噪处理，无需双麦硬件成本投入。
5 运用场景
A-59 工业级 AI 语音降噪回声消除模组，融合神经网络自适应音频处理算法与标准化多接口硬件设计，有效解决免提全双工设备声学回声、多类型环境噪声、远场拾音失真等行业共性难题。模组 100 dB 大动态回声抑制、45 dB 深度自适应降噪、5 m 远场定向拾音、工业级宽温工作等性能指标，可覆盖智能家居、车载、远程会议、工业呼叫、公共自助终端等多类语音交互场景。七种标准化硬件接入拓扑大幅降低产品硬件改板与软件开发成本，兼容数字、模拟两类麦克风输入，兼顾存量设备改造与全新产品开发需求，具备广泛的工程应用与产业化价值。后续可基于现有神经网络框架，拓展多语种人声分离、声源定位等进阶语音功能，进一步拓展复杂多声源场景下的应用边界。
智能家居与楼宇对讲：小区别墅门禁、室内双向对讲终端，解决楼道环境回声、室外车流噪声，实现 5 m 远距离访客语音识别
车载智能语音终端：车载蓝牙通话、车载语音助手，抑制路噪、车窗气流风噪、车载音响回声，提升行车免提通话清晰度
远程多媒体会议与教育终端：线上教学设备、企业会议一体机，过滤桌椅碰撞、环境空调噪声，保障多人远距离语音交互
工业与公共自助终端：矿井呼叫报警、写字楼车间广播对讲、停车场自助服务机，适应车间高低温、设备轰鸣嘈杂工况
智能交互与人形人偶设备：AI 虚拟人偶语音对话、语音识别交互产品，降噪提升唤醒词识别准确率
医疗呼叫系统：医院病房呼叫对讲设备，保障医患清晰对讲
