针对数字通话系统中普遍存在的声学回音与环境噪声干扰问题，本文介绍了一款基于专用 DSP 芯片 ATH8809 的免驱语音处理模块 A-09。该模块集成专业声学算法，采用即插即用设计，无需上层软件调试即可实现回音消除（AEC）与噪声抑制（NS）功能。文章系统阐述了模块的硬件架构、引脚定义、电气参数及典型应用电路，并对双麦克风拾音模式、阻抗匹配调试等关键工程问题进行了分析。实验与应用表明，A-09 模块可便捷嵌入以太网、Wi-Fi、蓝牙及 2.4G 等各类数字通话终端，显著提升通话清晰度与语音可懂度。
引言
随着物联网与智能通信技术的快速发展，可视对讲、免提通话、车载通信、会议系统等应用场景对语音质量提出了更高要求。在全双工通话环境中，扬声器播放的声音经空间反射后被麦克风重新拾取，形成声学回音；同时，环境中的稳态与非稳态噪声会进一步降低语音信噪比。传统方案往往依赖主控芯片的软件算法处理，存在开发周期长、算力占用高、调参复杂等问题。
A-09 模块采用内置专业声学技术的 DSP 单元 ATH8809，配合预优化的算法参数，提供了一种硬件级、免驱的高品质语音传输解决方案。本文从技术原理、硬件设计、参数特性及应用实践四个维度对该模块进行系统性分析。
系统架构与工作原理
核心芯片与算法框架
A-09 模块的核心为 ATH8809 专用语音处理 DSP，其内部集成了以下关键信号处理链路：
- 回音消除（AEC）：通过 LINE_IN 引脚采集扬声器端的参考信号，利用自适应滤波算法估计回音路径并从麦克风信号中对消。
- 噪声抑制（NS）：对麦克风拾取信号中的稳态及部分非稳态环境噪声进行谱减或统计模型抑制。
- 麦克风增益调节：内部可编程增益放大器（PGA），适配不同灵敏度的驻极体麦克风。
- 差分音频输出：经处理后的信号可通过差分线路输出，提升抗干扰能力。
引脚功能定义
模块共 12 个引脚，涵盖电源、模拟地、麦克风输入、音频输出及回音参考输入，详细定义见表 1。

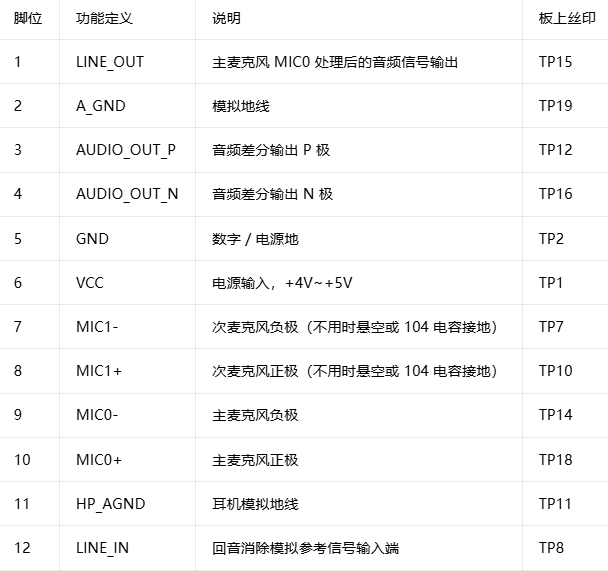

表 1 A-09 模块引脚定义
电源与电气特性

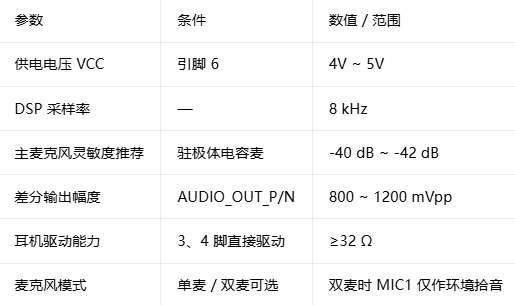

表 2 关键电气参数
注 ：说明书中标注输出幅度为 "800VPP-1200VPP"，结合工程实际与耳机驱动场景，应为 800~1200 mVpp，本文按 mVpp 表述。
关键应用设计要点
单麦与双麦模式选择
- 单麦模式（常规）：仅使用 MIC0 即可满足基本回音消除与噪声压制需求，MIC1 悬空或通过 104（0.1μF）电容接地。该模式适用于结构空间有限、成本敏感的通话终端。
- 双麦模式：MIC1 作为环境噪声参考麦克风，辅助算法进行更精准的噪声估计。需注意 MIC1 信号不会从 LINE_OUT 输出，仅在内部参与处理。
回音参考信号连接
引脚 12（LINE_IN）是 AEC 功能的关键参考输入端，必须连接至设备系统的功放输出端 或扬声器驱动端，使 DSP 获取与扬声器播放内容一致的参考信号。参考信号的幅度与相位质量直接影响回音消除深度。
输出阻抗匹配
模块 LINE_OUT 输出幅度较大，与后端设备 MIC 输入端连接时需关注阻抗匹配。若匹配不当，可能出现：
- 声音削顶失真（幅度过载）
- 语音断续（AGC 异常或输入级饱和）
调试建议：在 LINE_OUT 与后端 MIC_IN 之间串联适当电阻，并并联电容或电阻到地，通过阻容网络实现阻抗与幅度的双重匹配。具体阻值需根据后端输入阻抗实测调整。
音乐播放模式切换
由于 ATH8809 采样率固定为 8 kHz，当产品需要播放音乐时，应将模块的 3、4 脚（差分输出）悬空，仅将参考信号接入 12 脚 LINE_IN，使音乐信号旁路处理链路，避免采样率限制导致的高频损失。
耳机监听输出
3、4 脚差分输出为 LINE_IN 信号经内部处理后的信号，可作为通话监听使用，直接驱动 32Ω 以上耳机。若需驱动低阻抗喇叭，必须在后级增加功放芯片。
应用领域

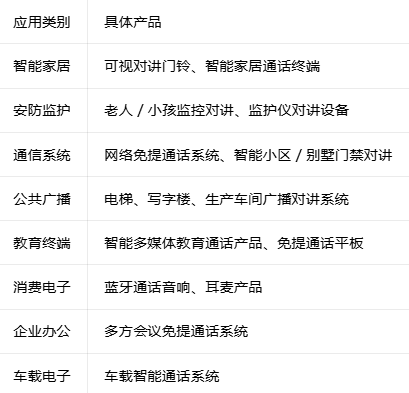

A-09 模块适用于采用以太网、Wi-Fi、蓝牙、电话线、2.4G 等数字传输方式的各类通话产品，典型应用场景包括：
结论
A-09 语音处理模块以 ATH8809 DSP 为核心，通过硬件集成与预优化算法参数，实现了免驱、即插即用的回音消除与噪声抑制功能。其紧凑的尺寸（37.5mm×16mm）、宽泛的供电范围（4~5V）以及灵活的单 / 双麦配置，使其能够快速嵌入各类数字通话终端。工程实践中需重点关注 LINE_IN 参考信号的正确接入、输出端阻抗匹配调试以及音乐模式下的引脚处理。对于需要深度定制的应用场景，可与原厂工程师沟通，根据设备结构与工作环境优化算法参数，以达到最佳语音处理效果。
