自动化射频测试台快速搭建,鼎讯信通 DXSL 矢量信号源模块二次开发集成指南

不少设备自动化测试工程师在搭建通信射频自动产线、实验室程控测试平台时,难点集中在信号源硬件体积大、接口适配复杂、调制波形编程繁琐、供电布线繁琐。我们团队基于鼎讯信通 DXSL 系列矢量信号源模块完成多条自动化测试工装开发,梳理一套低门槛集成开发思路。

一、硬件集成极简,布线与供电成本大幅缩减

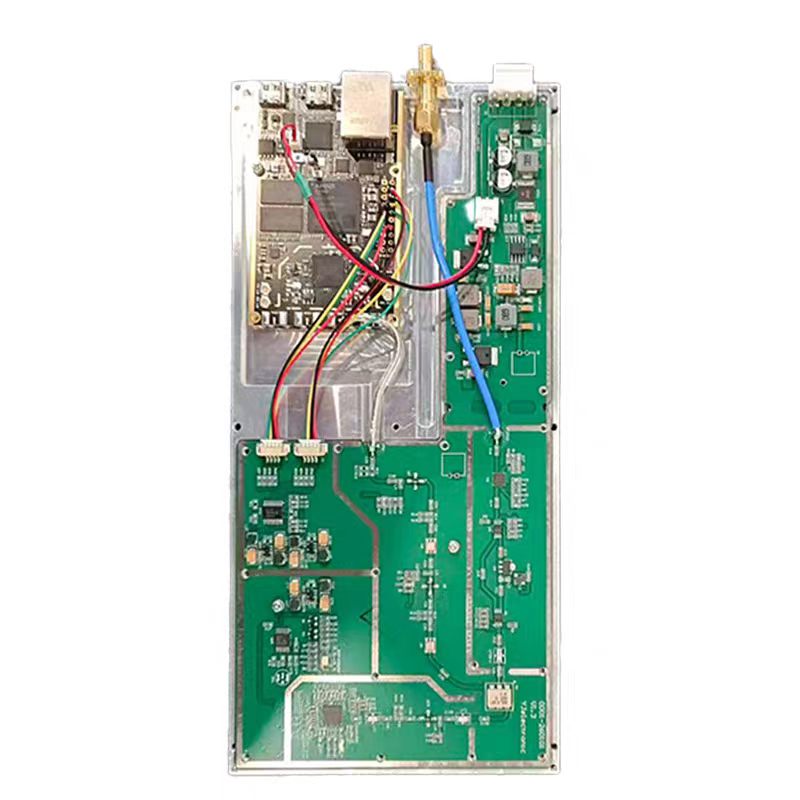

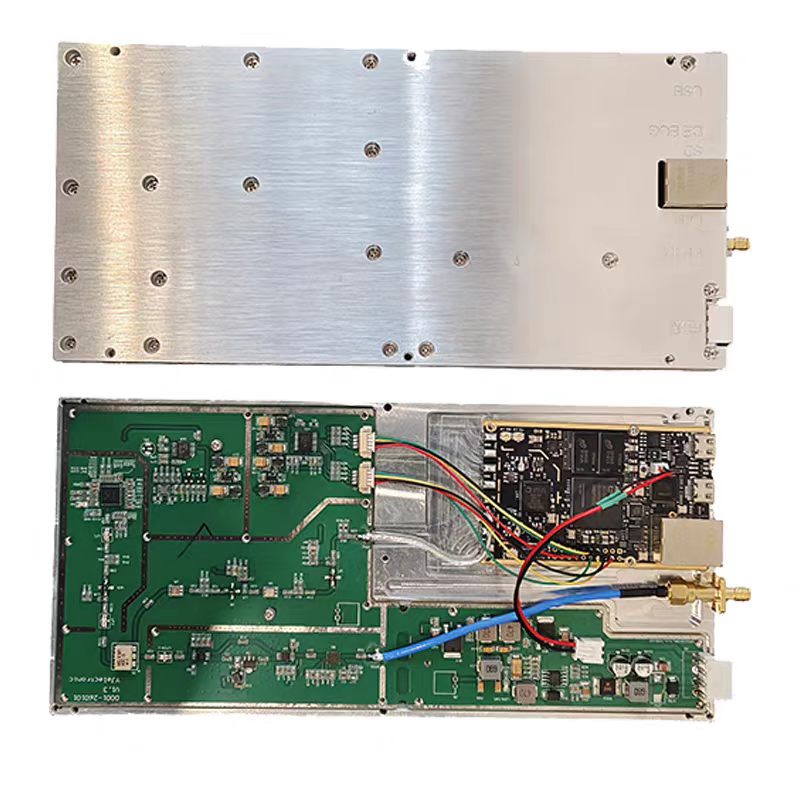

DXSL 矢量信号源模块仅通过单根 USB3.0 Micro-B 线缆完成供电 + 控制数据传输,省去直流电源、网控线缆多线路布局;射频输出单路标准 50Ω SMA 接口,适配市面上绝大多数射频线缆、衰减器、被测模块。设备预留 10MHz 外参考输入、双向触发端口、GPIO 控制口,可和 OTDR、射频频谱接收模块、程控衰减器做时序同步,多仪器联动自动化流程无需额外时序转换板。

多频段型号分层选型,400MHz 至 20GHz 梯度覆盖,产线针对不同通信产品可统一硬件形态,仅更换对应 DXSL 型号即可适配低频物联网、5G 射频、雷达中频等不同产品线,批量工装硬件通用度高。

二、软件开发简化,自带完整开发 API 库

原厂配套标准化二次开发 API 函数库,PC 端软件可直接调用指令完成频点切换、功率调节、调制制式切换、IQ 波形加载回放,无需底层射频驱动开发。支持导入自定义 IQ 数据文件复现复杂干扰、多载波 OFDM 场景,批量循环测试、多频点遍历、脉冲时序触发等自动化逻辑都能快速编写。

内置丰富调制库是开发核心优势,从基础模拟调制到高阶 1024QAM、雷达脉冲信号全部内置,开发人员不用自行编写调制波形生成算法,大幅缩短测试程序开发周期。频率稳定度 ±0.5ppm,长时间连续自动化测试频点漂移可控,保证批量测试数据一致性。

三、量产集成避坑要点

  1. 持续长时间 IQ 回放场景建议搭配电脑后置 USB3.0 高速口,保障波形数据流不中断;
  2. 多设备同步联调时统一接入 10MHz 外部参考时钟,消除多台 DXSL 模块之间频偏误差;
  3. 车载、移动式自动化设备选型优先考量宽温型号,-20℃低温环境下射频输出指标无明显衰减。

依托鼎讯信通 DXSL 矢量信号源模块,自动化测试工装不用采购昂贵台式矢量源,软硬件集成工作量减少一半以上,适合通信设备厂商、射频实验室搭建低成本程控测试系统。
