PDF 色彩保真工程实践【3】上手实践：工程结构、依赖集成与一键构建运行

本文是系列文章的第 3 篇。方案已经清楚，这一篇我们动手把工程跑起来：看懂目录结构、安装好依赖、用脚本完成依赖准备、构建和运行，并读懂 --verify 输出的每一项 PASS。

进行一切之前，请先下载完整源码：https://github.com/AmyLin2013/pdf-cmyk-image

本篇你将学到

• 工程整体结构与各模块职责；
• 如何用 vcpkg 一键准备 libtiff / zlib；
• 如何集成福昕 PDF SDK 与试用授权、运行时 DLL；
• 如何构建、运行，并读懂 --verify 的输出。

环境要求

• Windows x64；
• Visual Studio 2022：
  • v143 工具集；
  • "使用 C++ 的桌面开发"工作负载；
  • Windows 10/11 SDK；
• Windows PowerShell 5.1 或 PowerShell 7；
• Git；
• 用于准备 libtiff / zlib 的 vcpkg（脚本可自动引导）。
• 可访问 GitHub 与 vcpkg 下载源的网络环境；
• Foxit PDF SDK 11.1 Windows x64 试用包。

vcpkg 可以预先安装，也可以由脚本自动克隆和初始化。

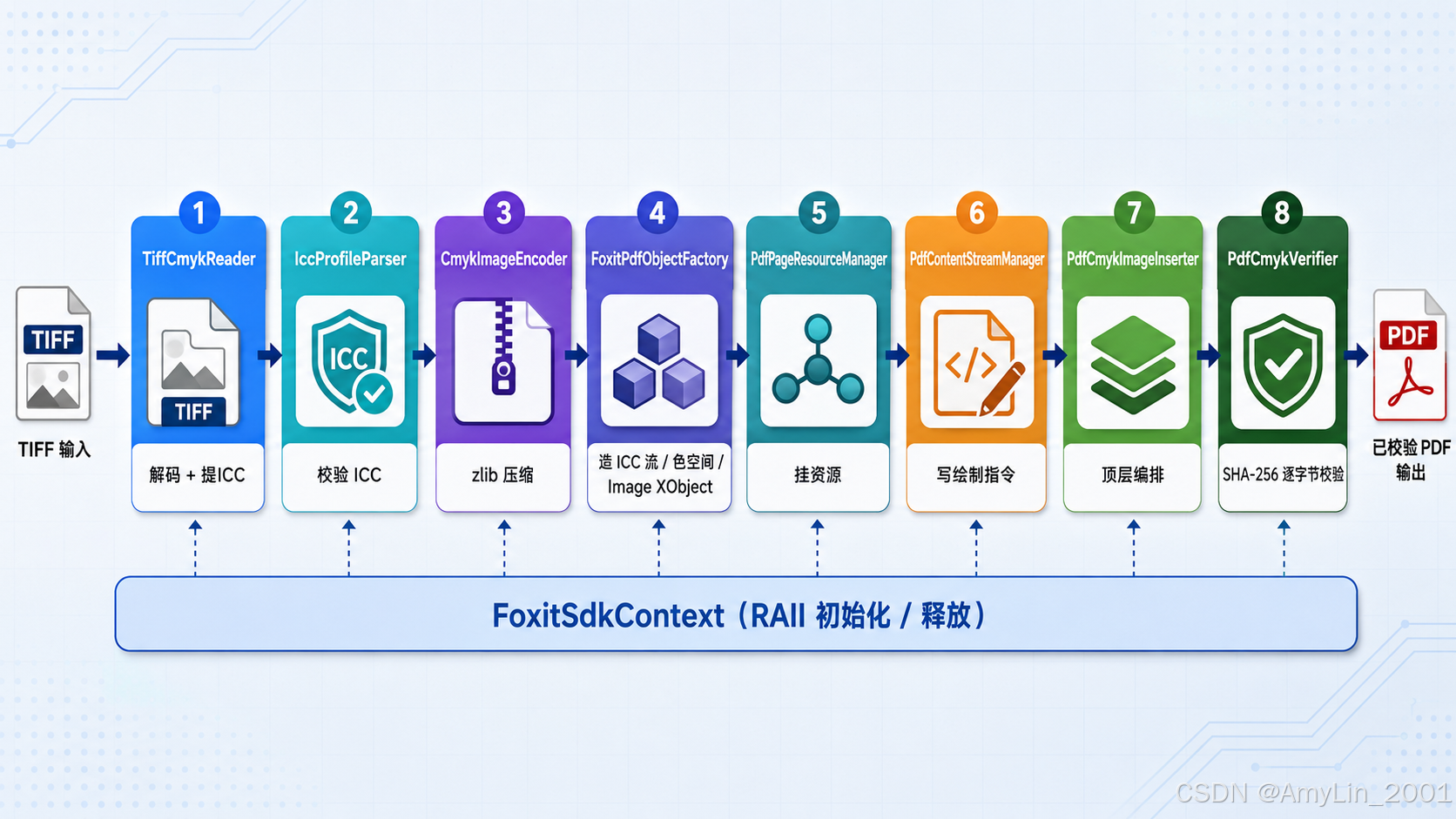

工程结构总览

cmykImage/
├─ CmykImage.sln                 VS2022 解决方案（仅 x64）
├─ CmykImage/                    源代码与工程文件
│  ├─ main.cpp                   命令行入口
│  ├─ CommandLine.*              命令行参数解析
│  ├─ TiffCmykReader.*           libtiff 解码 CMYK 像素 + 提取 ICC
│  ├─ IccProfileParser.*         检查 ICC 关键头部字段（size / acsp / CMYK）
│  ├─ CmykImageEncoder.*         zlib 压缩 + ReaderCallback
│  ├─ FoxitPdfObjectFactory.*    构造 ICC 流 / ColorSpace / Image XObject
│  ├─ PdfPageResourceManager.*   注册 XObject 到页面资源
│  ├─ PdfContentStreamManager.*  追加绘制指令到内容流
│  ├─ PdfCmykImageInserter.*     顶层编排：插入流程
│  ├─ PdfCmykVerifier.*          重新打开输出 PDF 并逐项校验
│  ├─ FoxitSdkContext.*          SDK 初始化 / 释放（RAII）
│  └─ Sha256.*                   自包含 SHA-256
├─ third_party/                  福昕 SDK 与 libtiff/zlib（脚本落地）
├─ scripts/                      依赖准备与构建脚本
├─ samples/input/                示例 CMYK TIFF
└─ docs/                         设计与验证文档

设计上每个模块单一职责 ：解码、校验、压缩、对象构造、资源挂接、内容绘制、编排、校验彼此解耦，方便逐块阅读与测试。

第一步：准备 libtiff / zlib 依赖

依赖通过 vcpkg 动态链接（x64-windows）引入，一条脚本搞定：

powershell -ExecutionPolicy Bypass -File scripts\prepare_dependencies.ps1

脚本会：安装 tiff 与 zlib，然后把头文件、导入库（Debug/Release）与运行时 DLL拷进 third_party/libtiff 与 third_party/zlib，并记录依赖版本。

⚠️ 避坑点 ：新版 vcpkg 的 zlib 产物名可能是 z.lib / zd.lib、z.dll / zd.dll，

而非老版本的 zlib.lib / zlib1.dll。工程链接名与脚本已按新命名适配。若你自己的

vcpkg 版本不同，注意核对导入库名称。

第二步：集成福昕 PDF SDK

福昕 SDK 不随开源仓库分发，需要自行申请试用包https://developers.fuxinsoft.cn/free-trial/，再用脚本拷入：

powershell -ExecutionPolicy Bypass -File scripts\copy_foxit_sdk.ps1 -SdkRoot <解压后的_foxitpdfsdk_目录>

脚本会把 SDK 头文件、fsdk_win64.lib、fsdk_win64.dll，以及试用授权文件（gsdk_sn.txt、gsdk_key.txt）拷入 third_party/foxit 的对应位置。

🔐 合规提示：源码中不硬编码任何真实授权码，运行时从授权文件读取。授权文件与库文件都不应提交到公开仓库。

第三步：构建

用 VS2022 直接打开 CmykImage.sln 选择 x64 构建，或用脚本：

powershell -ExecutionPolicy Bypass -File scripts\build_release.ps1   # 或 build_debug.ps1

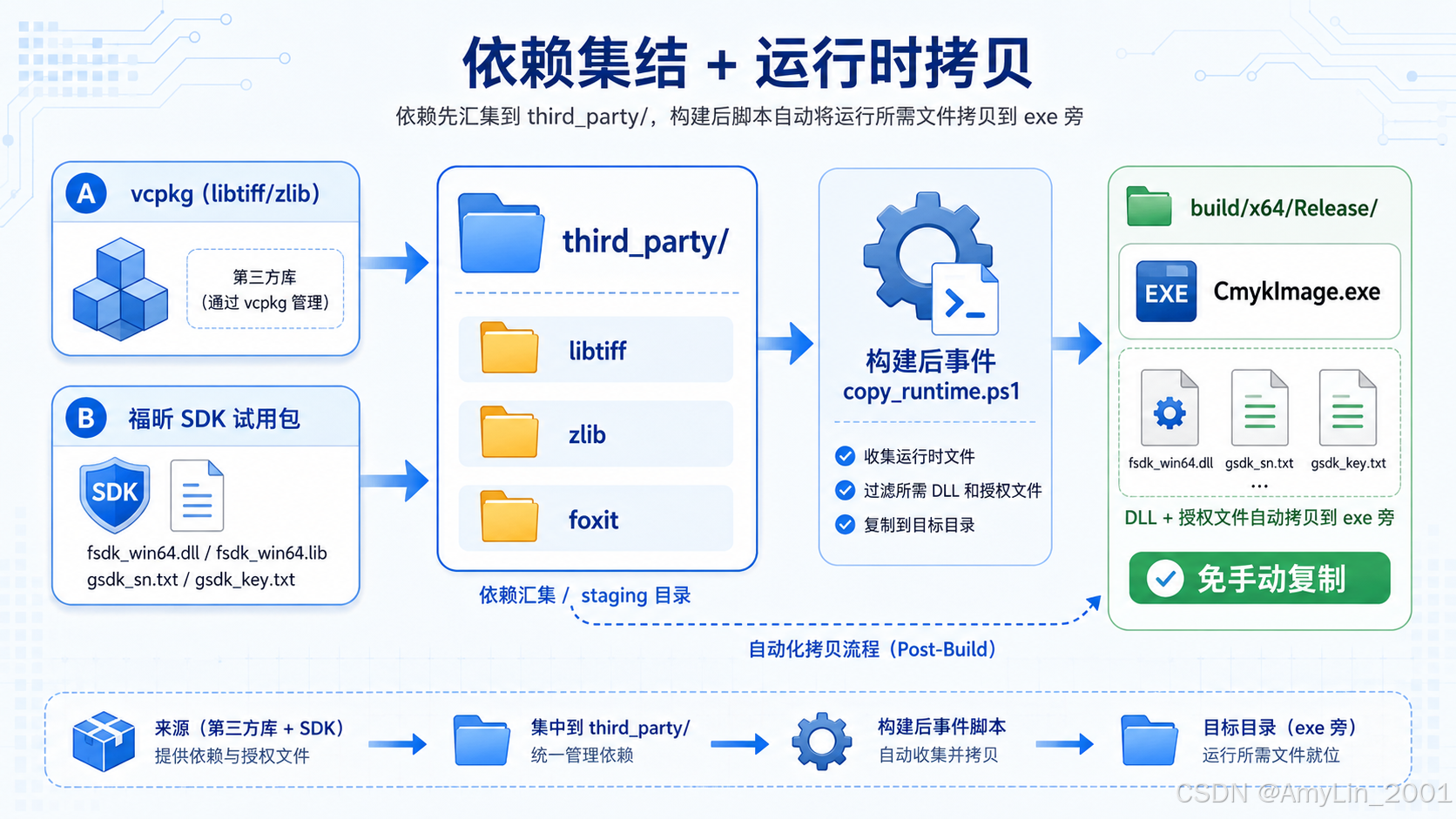

构建完成后，一个后置事件会自动把运行时 DLL（福昕、tiff、zlib 及其依赖）和授权文件拷到可执行文件目录，省去手动复制。

⚠️ 避坑点 ：MSBuild 传入的 $(OutDir) 带尾部反斜杠，若直接拼进 PowerShell 命令，反斜杠会转义引号导致"路径含非法字符"。脚本里对参数做了 Trim('"').TrimEnd('\')处理，这个坑第 6 篇还会细说。

最短验证路径

完成依赖和 SDK 准备后，可以直接执行：

powershell -ExecutionPolicy Bypass -File scripts\run_tests.ps1 -Configuration Release

该脚本会自动：

构建 Release x64；

使用内置 CMYK TIFF 样例；

生成 samples\output\cmyk_result_Release.pdf；

运行完整的 --verify 校验。

需要同时验证 Debug 和 Release 时，可省略 -Configuration Release。

以下命令均需在仓库根目录 pdf-cmyk-image 下执行。

如果下载的是 ZIP，请先完整解压，避免直接在压缩包预览目录中运行脚本。

第四步：运行并读懂输出

build\x64\Release\CmykImage.exe `
  --input-tiff samples\input\sample_cmyk.tif `
  --output-pdf samples\output\result.pdf `
  --create --overwrite --verify

• --create：源 PDF 不存在时新建空白页；
• --overwrite：允许覆盖输出；
• --verify：保存后重新打开并逐项校验。

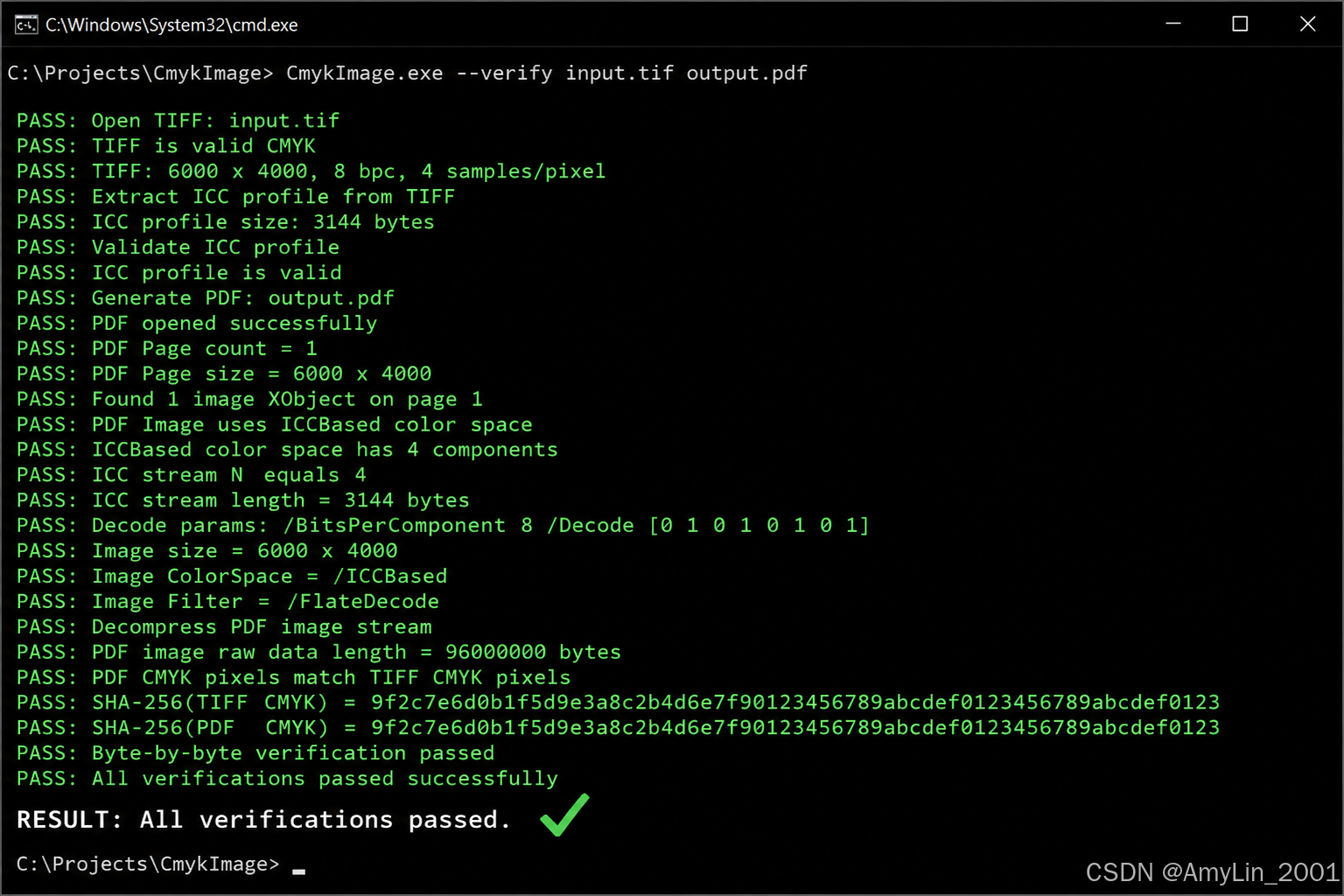

运行成功你会看到一连串 PASS，最后是 RESULT: All verifications passed.：

PASS: TIFF is valid CMYK.
PASS: TIFF ICC Profile is valid CMYK ICC.
PASS: Inserted image as ImCMYK1 (ICCBased CMYK).
PASS: PDF Image uses ICCBased color space.
PASS: ICC stream N equals 4.
PASS: ICC Alternate is DeviceCMYK.
PASS: PDF ICC profile matches TIFF ICC profile.
PASS: PDF CMYK pixels match TIFF CMYK pixels.
...
RESULT: All verifications passed.

这些 PASS 不只是证明程序可以运行：校验器还会重新打开输出 PDF，对解码后的 ICC Profile 和 CMYK 像素分别计算 SHA-256，并与源 TIFF 数据逐字节对应。------第 6 篇会展开。

常用命令行参数

参数	说明
--input-pdf <path>	源 PDF（省略并配合 --create 时新建空白页）
--input-tiff <path>	输入 CMYK TIFF（必填）
--output-pdf <path>	输出 PDF（必填）
--page <n>	目标页码（0 基）
--x --y <pt>	图像左下角坐标
--width --height <pt>	绘制尺寸；<=0 时按像素/纵横比自动推算
--create / --overwrite / --verify	新建 / 覆盖 / 自校验
--license-dir <path>	授权文件（gsdk_sn.txt / gsdk_key.txt）目录（默认为 exe 所在目录）

常见错误与排查

错误现象	常见原因	处理方式
找不到 tiff.lib 或 z.lib	尚未准备依赖	运行 prepare_dependencies.ps1
找不到 fsdk_win64.lib	未拷贝 Foxit SDK	运行 copy_foxit_sdk.ps1
SDK initialization failed	授权文件缺失、过期或路径错误	检查 EXE 目录或使用 --license-dir
缺少 DLL	后置事件未执行或依赖目录不完整	检查 copy_runtime.ps1 输出
output PDF already exists	未指定覆盖	增加 --overwrite
TIFF ICC 警告	无 ICC 或 ICC 不是 CMYK	换用带有效 CMYK ICC 的 TIFF
找不到 MSBuild	VS2022 C++ 工作负载未安装	通过 Visual Studio Installer 补装

小结

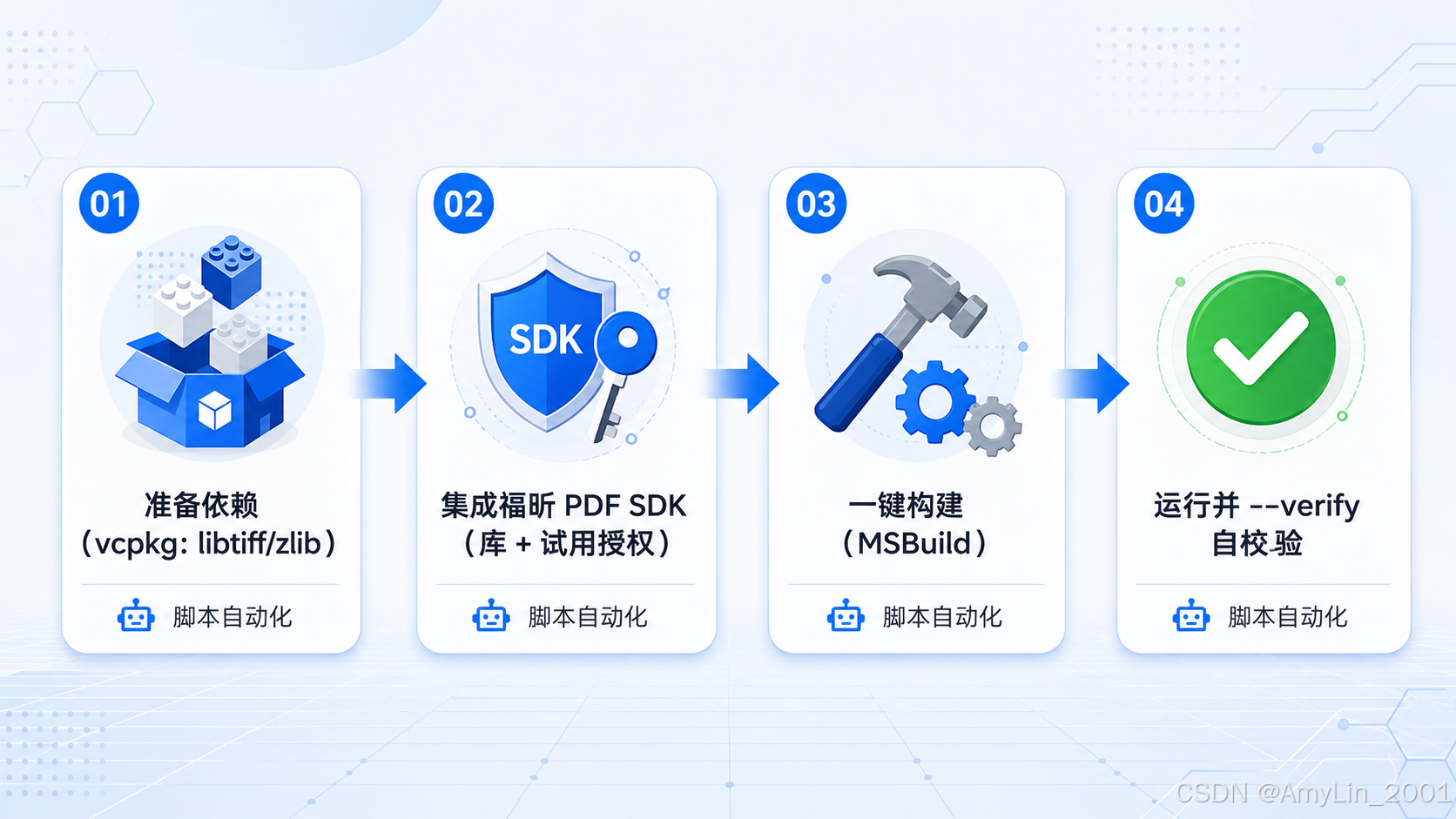

依赖准备、SDK 集成、构建、运行四步走，脚本把重复劳动都自动化了。跑通之后，我们就可以深入核心实现------下一篇开始拆代码。

下一篇预告

第 4 篇《核心实现（上）：从 TIFF 解码到 Flate 流构造》，我们从 libtiff 读出 CMYK 像素与 ICC，压缩成 Flate 流，讲清"把数据变成 PDF 流对象"的关键策略。

---
