I2S总线简介

I2S（Inter-IC Sound，集成电路内置音频总线）是由飞利浦公司（现 NXP 半导体）于 1986 年制定的同步串行通信协议，专门用于在集成电路之间高效传输PCM（脉冲编码调制）数字音频数据 ，现已成为音频设备间的工业标准。

只传输PCM的音频数据，不进行控制传输

核心组成：三线制信号架构

信号线	英文全称	中文名称	核心功能
SCK/BCLK	Serial Clock/Bit Clock	串行时钟 / 位时钟	每一位数据对应一个时钟脉冲，频率 = 采样率 × 位深 × 声道数
WS/LRCLK	Word Select/Left-Right Clock	字选择 / 左右声道时钟	指示当前传输声道（左 / 右），频率等于采样率（如 44.1kHz）
SD/DATA	Serial Data	串行数据	传输 PCM 音频数据，高位优先（MSB first）传输
部分扩展配置还会增加 MCLK（主时钟）、SDIN/SDOUT（双向数据）等引脚。

二、工作原理：精准同步的音频传输机制

1. 主从架构

• 主设备：提供 BCLK 和 LRCLK 时钟信号，通常为 MCU、DSP 或 CODEC
• 从设备 ：被动接收时钟并同步传输 / 接收数据，如 DAC、ADC 或数字麦克风

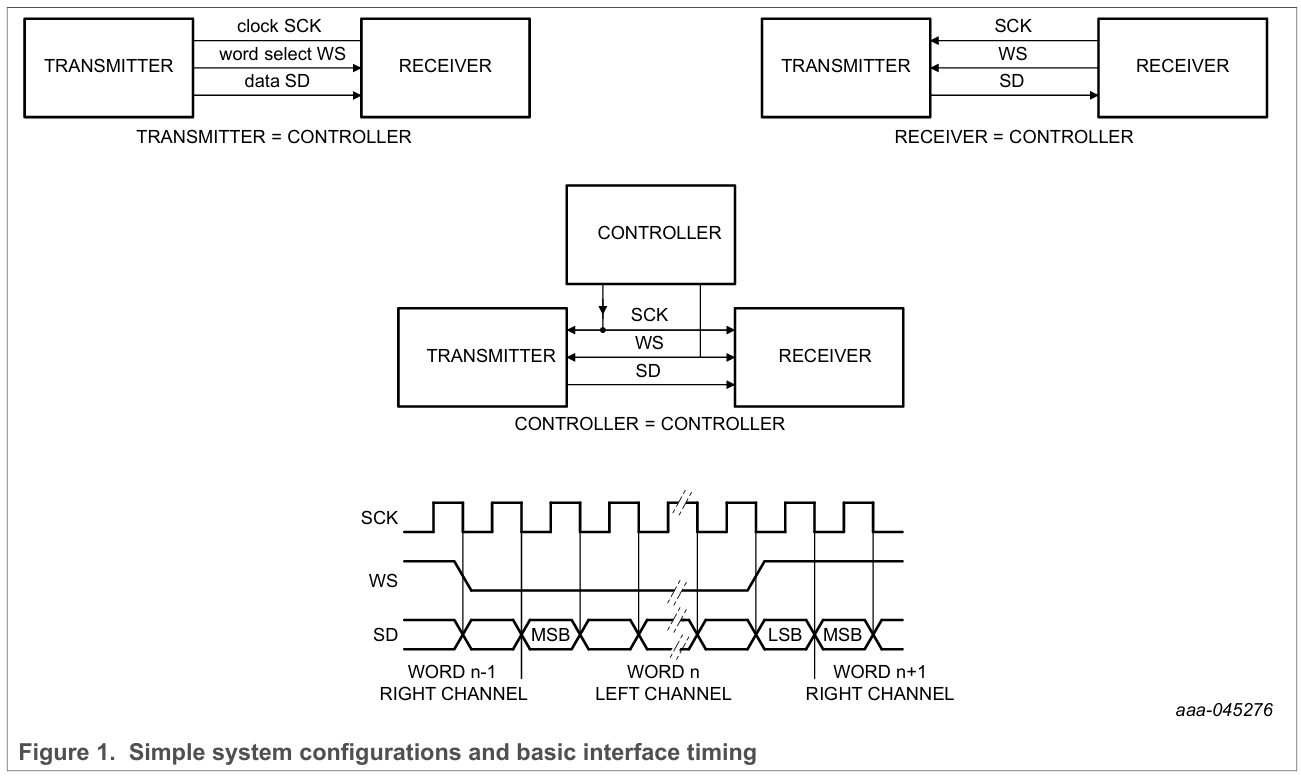

  主从设备可以是发送端也可以是接收端。当复杂系统中同时存在多个发送端和多个接收端时，则可以引入第三方主控制IC间的数据流向，如图所示


2. 数据传输时序

1. LRCLK 信号上升沿 / 下降沿（依设备而定）切换声道
2. 声道切换后，第一个 BCLK 脉冲 开始传输该声道数据的最高位（MSB）
3. 每个 BCLK 脉冲传输 1 位数据，依次从高位到低位传输
4. 一帧数据包含左声道完整数据 + 右声道完整数据
5. 发射机发送的串行数据可以在时钟信号的下降沿（高到低）或者上升沿（低到高）进行同步。然而，串行数据必须在时钟的上升沿被接收机锁定接收，因此，在时钟上升沿传输的数据被同步时有一些限制

3. 数据格式特点

• 支持多种位深：16 位、24 位、32 位等标准音频格式
• 数据以高位优先方式传输，确保音频数据的完整性和时序准确性
• 标准 I2S 采用 "左对齐" 或 "飞利浦格式"，数据在 LRCLK 切换后延迟一个 BCLK 传输

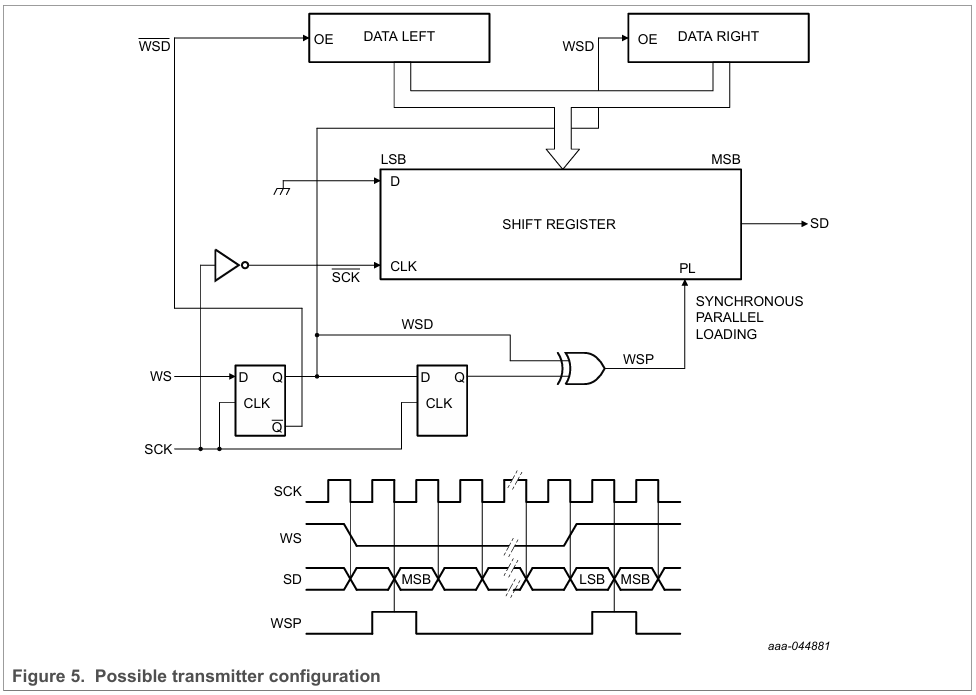

1. 初始状态：左声道数据传输阶段

• SCK：持续输出串行位时钟，每个周期对应一位数据的传输。
• WS：保持低电平（假设低电平代表左声道），告知接收端当前传输的是左声道数据。
• WSD：经两级 D 触发器同步后的 WS 信号，与 WS 同相位，但延迟了 2 个 SCK 周期。
• WSP ：由两级触发器输出异或得到，仅在 WS 边沿后产生一个窄脉冲，触发移位寄存器并行加载。
• SD ：在反相 SCK 驱动下，从移位寄存器中从 MSB 到 LSB逐位输出左声道音频数据，每一位都在 SCK 的指定边沿（通常是下降沿）稳定变化。

---

2. WS 边沿切换：声道切换触发

• WS：电平由低变高（切换到右声道），这个跳变是异步的，可能出现在 SCK 的任意位置。
• 第一级 D 触发器：在 SCK 的下一个上升沿，采样 WS 的新电平，输出延迟 1 个 SCK 周期的同步信号。
• 第二级 D 触发器 ：在再下一个 SCK 上升沿，采样第一级的输出，得到延迟 2 个 SCK 周期的WSD，彻底消除亚稳态。
• WSP ：两级触发器输出不同，异或门输出高电平，产生一个窄脉冲，这个脉冲会触发移位寄存器的并行加载（PL）。

---

3. 并行加载：载入右声道数据

• PL（并行加载） ：WSP 脉冲到达后，移位寄存器停止移位，将右声道的并行数据完整载入。
• DATA RIGHT 输出使能 ：WSD 变为高电平，打开 DATA RIGHT 的输出使能（OE），右声道数据被送入移位寄存器输入端。
• SD：在当前左声道数据的最后一位（LSB）传输完成前，保持左声道数据的输出，直到并行加载完成。

---

4. 右声道数据传输阶段

• SCK：继续输出串行位时钟。
• WS：保持高电平，告知接收端当前传输的是右声道数据。
• SD ：从下一个 SCK 周期开始，输出右声道数据的MSB，随后逐位输出到 LSB，传输顺序与左声道完全一致（MSB 优先）。
• WSP ：脉冲结束，回到低电平，移位寄存器恢复串行移位模式。
  对应上图I2S Transmitter FPGA 数据缓冲部分Verilog实现如下（豆包生成的，不确定能运行，但是了解Verilog思路就行了，也就那）

// I²S 发送模块 - 对应你看到的电路图
module i2s_transmitter #(
    parameter DATA_WIDTH = 16  // 音频数据位宽（16/24/32）
)(
    input  wire         clk,        // 系统时钟（比如 100MHz）
    input  wire         sck,        // I²S 串行时钟（位时钟）
    input  wire         rst_n,      // 低电平复位
    input  wire         ws_in,      // 外部输入的 WS 信号（字选择）
    input  wire [DATA_WIDTH-1:0] left_data,  // 左声道并行数据（来自左FIFO）
    input  wire [DATA_WIDTH-1:0] right_data, // 右声道并行数据（来自右FIFO）
    output reg          sd_out,     // I²S 串行数据输出
    output reg          ws_out,     // 同步后的 WS 输出（WSD）
    output wire         wsp_pulse   // 并行加载脉冲（WSP）
);

// ----------------------
// 1. 两级 D 触发器同步 WS（消除亚稳态）
// ----------------------
reg ws_sync1, ws_sync2;
always @(posedge sck or negedge rst_n) begin
    if(!rst_n) begin
        ws_sync1 <= 1'b0;
        ws_sync2 <= 1'b0;
    end else begin
        ws_sync1 <= ws_in;    // 第一级同步
        ws_sync2 <= ws_sync1; // 第二级同步
    end
end
assign ws_out = ws_sync2;  // 同步后的 WSD 信号

// ----------------------
// 2. 生成 WSP 并行加载脉冲（异或两级同步输出）
// ----------------------
assign wsp_pulse = ws_sync1 ^ ws_sync2;

// ----------------------
// 3. 并行寄存器 + 多路选择器（选择左右声道）
// ----------------------
reg [DATA_WIDTH-1:0] parallel_reg;  // 并行寄存器（存当前帧数据）
always @(posedge sck or negedge rst_n) begin
    if(!rst_n) begin
        parallel_reg <= {DATA_WIDTH{1'b0}};
    end else if(wsp_pulse) begin  // WSP 脉冲触发并行加载
        // 根据同步后的 WS 选择左/右声道数据
        parallel_reg <= ws_out ? right_data : left_data;
    end
end

// ----------------------
// 4. 移位寄存器（并转串，MSB 优先）
// ----------------------
reg [DATA_WIDTH-1:0] shift_reg;    // 移位寄存器
always @(negedge sck or negedge rst_n) begin  // 反相 SCK 驱动移位
    if(!rst_n) begin
        shift_reg <= {DATA_WIDTH{1'b0}};
        sd_out    <= 1'b0;
    end else if(wsp_pulse) begin  // 并行加载时，把数据载入移位寄存器
        shift_reg <= parallel_reg;
        sd_out    <= parallel_reg[DATA_WIDTH-1]; // 先输出最高位 MSB
    end else begin  // 正常移位，一位一位输出
        shift_reg <= {shift_reg[DATA_WIDTH-2:0], 1'b0};
        sd_out    <= shift_reg[DATA_WIDTH-1];
    end
end

endmodule

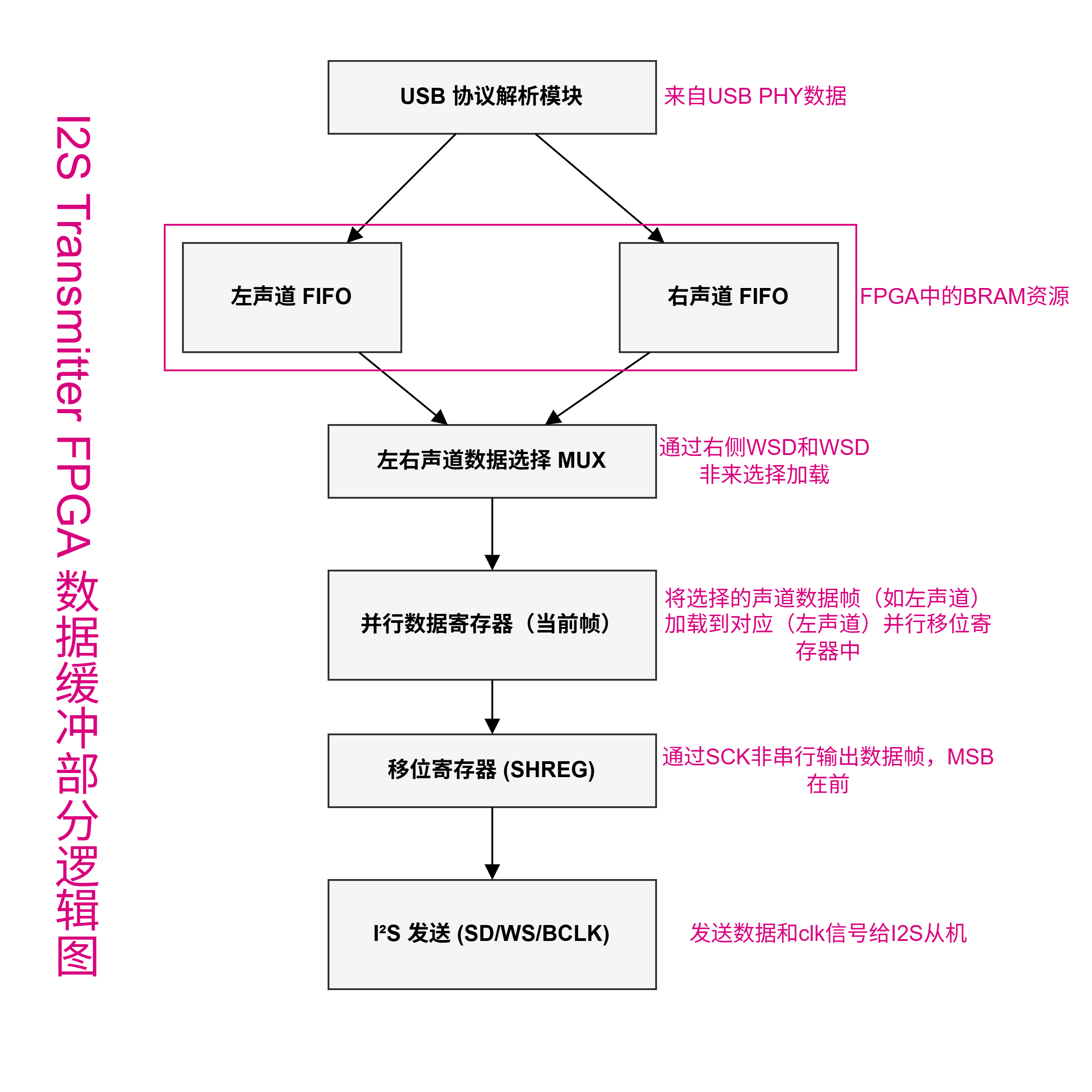

同时，对应的I2S Transmitter FPGA 数据缓冲部分逻辑图如下
